Характеристика программы GeocadSystem.

Модульная многоцелевая кадастровая система Geocad System 3.1/3.2 представляет собой систему взаимосвязанных баз данных (Access 2.0 и Access 97 в соответствии с версией системы), средств ввода, обработки и отображения семантической (атрибутивной) и пространственной информации различных территорий.

Разнообразие применений банка данных для решения всевозможных задач управления территорией предполагает наличие различных аспектов: от традиционных, предназначенных для обеспечения деятельности административных подразделений по управлению данной территорией - земельный кадастр, недвижимость и отношения собственности, топография, коммуникации, до чисто информационно-справочных - дорожная сеть, торговля, история, культура и т.д. Специалистами фирмы отработана технология проектирования аспектов, которая позволяет с минимальными затратами и в минимальные сроки создать "заготовку" нового (аспекта) листа главной формы для его последующего информационного и процедурного наполнения.

(Аспекты) листы главной формы представляют собой "внешнюю" пользовательскую сторону банка данных. "Внутренняя" сторона представлена информационными базами данных. Их содержимое может быть ориентировано как на отдельный аспект, так и на несколько аспектов. Разделение информационной и управляющей компонент банка данных позволяет легко переключаться с одной территории на другую.

Метрические характеристики пространственных объектов размещаются в отдельной базе данных метрики, которая является основой банка данных территории - содержит также информацию о модели банка данных и ее настройке на управляющие базы данных аспектов и информационные базы данных территории.

Последней компонентой банка данных является модуль администратора, который выполняет весь набор функций администрирования, - от составления модели банка данных и его настройки до контроля целостности данных и связей в соответствии с заданной в модели структурой банка данных.

Geocad System 3.1/3.2 имеет несколько различных уровней настройки, позволяющих легко компоновать из имеющихся баз данных новый банк и настраивать его на определенную территорию:

•переключение всего банка данных и отдельных аспектов на различные территории с сохранением структуры банка данных в рамках одной модели;

•создание новой модели из существующих информационных баз данных и аспектов, а также добавление новых аспектов с сохранением средств администрирования и контроля целостности банка данных.

Графическая информация о метрических объектах дублируется в двоичных файлах графики. Этим обеспечивает, во-первых, необходимое быстродействие при отображении, а во вторых, возможность экспорта-импорта графических данных из автономных программ и систем ввода и подготовки данных.

В основе организации банка данных лежит стандартная технология Microsoft Access:

организация данных в виде таблиц, организация запросов, учитывающих взаимосвязи данных, на основе стандартного языка построения запросов (SQL), система экранных форм и отчетов, реализация нестандартных вариантов организации данных и вычислений в виде библиотек программных модулей.

Ядро Geocad System 3.1/3.2, построенное на основе этой технологии, включает в себя системные таблицы, запросы, формы и библиотеки программных модулей, обеспечивающие системные и основные прикладные функции:

•работа с метрическими объектами и двоичными файлами; •экспорт/импорт данных обменных форматов;

•взаимодействие по DDE-протоколу с графической компонентой CPS Graph;

•системные соглашения по информационным связям банка данных: таблицы объектов, слои графических объектов, классификаторы, перечень и типы связей; •контроль связности графических объектов и контроль объектов банка данных, доступных из различных аспектов (межаспектных связей); •организация аспекта в виде взаимосвязанных слоев графических объектов и экранных форм, настройка аспекта на конфигурацию банка данных; •контроль целостности данных и связей в соответствии с системными соглашениями.

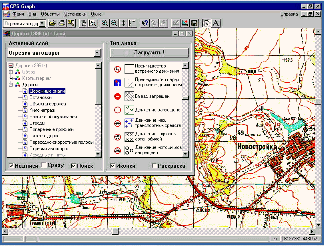

Для обработки графической информации объектов (отображения метрических данных и их графического редактирования) в комплект модульной многоцелевой кадастровой системы Geocad System 3.1/3.2 входит специализированный модуль CPS Graph, именуемый в системе графическим приложением и работающий совместно с клиент-приложениями в режиме динамического обмена данными (Dynamic Data Exchange).

Графическое приложение системы CPS Graph предназначено для визуального пространственного представления объектов баз данных, имеющих метрические данные, по запросам пользователя, получения информации о выбранных объектах, отображения графических выборок и ввода/редактирования пространственных характеристик объектов.

Модуль CPS Graph является неотъемлемой частью системы и, в общем случае, не предназначен для работы вне ее. Запуск графического приложения инициируется модулями клиент-приложений. При самостоятельном выполнении программы (без управления от модулей клиент-приложений) возможен только просмотр пространственного положения объектов. Никакие графические запросы не отрабатываются. Редактирование метрической информации невозможно.

Визуализатор-графредактор CPS Graph позволяет забыть про сложный и трудоемкий процесс дигитализации картматериала, используя расторово-векторные модели данных. Достоинства CPS Graph: высокая скорость работы с данными, возможность произвольного масштабирования изображения, использование любого растрового изображения (включая цветное), отсутствие ограничений размеров объектов рамками планшетов, простота использования.

Предлагаем познакомиться с некоторыми основными возможностями CPS Graph по графическому представлению и редактированию пространственной информации. Хотя в наших планах и стоит создание интерактивной, доступной через Internet, демо-версии, подобной например Grass Links, пока это еще не реализовано и, в качестве демонстрации, мы можем предложить только снимки с экрана, снабженные более или менее вразумительными комментариями. В качестве примера мы будем использовать маленькие базы данных по США и России, созданые специально для демонстрации возможностей системы.

Взаимодействие атрибутивной и графической составляющих заключается во взаимном отображении как отдельных объектов, так и групп объектов (выборок), построенных по заданному критерию. То есть любой объект базы данных можно всегда "посмотреть", и наоборот, установить конкретную экранную форму для произвольного выбранного на плане объекта. Что касается выборок объектов, то здесь предполагается тот же самый принцип: множество объектов, выбранных по некоторому критерию в базе данных аспекта, можно отобразить, отредактировать на плане и сохранить в базе данных.

Принципы построения данной версии системы позволяют использовать ее в качестве ядра для создания различных клиент-приложений, с помощью которых решаются прикладные задачи пользователя. Причем количество приложений не ограничено. Появившаяся реально открытость системы дает пользователю нужную степень свободы в претворении в жизнь своих грандиозных (но персональных) замыслов. Все клиент-приложения не имеют присоединенных таблиц и имеют только одну собственную таблицу описания клиент-приложения. Такой подход подразумевает концептуальный отказ от использования статических запросов и программное обслуживание источника данных форм и отчетов. Теперь система имеет ряд новых возможностей:

1.Создание новой модели ГИС силами пользователя;

2.Создание новых ("пустых") банков данных пользователем, на основе описания модели банка, содержащегося в системных таблицах;

3.Межбанковские переходы. Объект из одного банка данных может быть загружен как самостоятельный банк данных, т.е. детализирован;

4.Хранение координат с заданной точностью;

5.Ввод координат объектов в местной системе с автоматическим переводом в систему координат учетной территории;

6.Поддержка механизма шаблонной заливки и отображения пиктограмм по значению семантических классификаторов; 7.Создание сложных запросов, содержащих конструкции JOIN и ORDER BY и работа со вложенными условиями;

8.Импорт/экспорт данных обменных форматов AutoCAD (DXF); импорт обработанной информации Wild GPS System 200 (TXT) и других;

9.Использование DDE-протокола для решения пространственных задач: поиск внешних объектов, поиск смежных объектов, фиксация результатов пересечений;

10.Использование специализированной библиотеки GCGEO.DLL для решения прикладных задач: вычисление площади и протяженности, сдвиг, поворот, масштабирование, вычисление пересечений и др.

Модульная кадастровая система Geocad System 3.1 ориентирована на комитеты по земельным ресурсам и землеустройству, в работе которых требуется быстрое и удобное представление своих данных для эффективного решения задач кадастра.

Система предназначена для сбора, хранения, обработки, поиска и графического (пространственного) отображения информации с возможностью настройки под конкретные задачи. Система имеет широкие возможности графического отображения и обработки растровых и векторных моделей местности и большой набор выходных отчетных документов.

Система работает в операционной среде Windows, что обусловливает простой и удобный пользовательский интерфейс, возможность одновременного выполнения нескольких модулей и обмена данными между ними. Данные могут представляться на дисплее, выдаваться на плоттере, принтере или любом другом устройстве, поддерживаемом Windows.

Для организации многопользовательского доступа к информации баз данных может быть использована любая сеть, поддерживаемая Windows .

ГЕОДЕЗИЧЕСКАЯ ИНФОРМАЦИОННАЯ СИСТЕМА 6

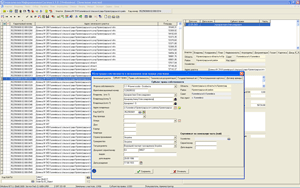

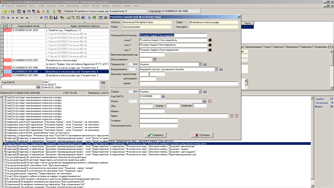

Представляем Вашему вниманию новую версию программы Геодезическая информационная система 6, которая является логическим продолжением предшествующих версий программы. Последняя версия имеет существенно усовершенствованную структуру баз данных с возможностью работы в локальном и многопользовательском режиме. В качествеSQL сервера баз данных используетсяMicrosoft SQL Server 2000/2005/2008. Базы данных можно условно разделить на реестры: сертификатов, земельных участков, недвижимости, технической документации, государственных актов, договоров аренды, регистрационных карточек и книг регистрации.

Структура баз данных организована таким образом, что по мере создания земельных участков и заполнения, связанных с ними параметров, выполняется автоматическое заполнение реестров. Реестры имеют отдельные окна в программе, причём по государственным акта, книгам регистрации и регистрационным карточкам ведётся оперативная статистическая информация.

Как и в предшествующей версии базы данных делятся на базы общего назначения, которые содержат списки классификаторов и рабочие, содержащие заполняемые пользователем данные.

В новой версии программы сервитуты, ограничения и аренда формируются в отдельных списках. Хочу обратить ваше внимание, что договора аренды теперь могут иметь связь с несколькими земельными участками и иметь отдельную ведомость координат.

В программе заложена идеология возникновения, прекращения и перехода права субъектов на сертификаты, земельные участки и объекты недвижимости. Физические и юридические лица теперь находятся в отдельных реестрах, причём сотрудники юридического лица связаны со списком физических лиц. Документы, подтверждающие право собственности (пользования), находятся в единой базе данных, которая используется при возникновении/прекращении права собственности, пользования, сервитутах, ограничениях и т.п.

Геодезическая информационная система 6 содержит все возможности предшествующей версии, а также имеет возможность импорта всех имеющихся данных в полном объёме изGIS 5.3. Администратор имеет возможность разграничения доступа для отдельных пользователей. Программа имеет достаточный объём функций для выполнения вычислений и преобразований координат, начиная от вычисления теодолитных ходов и заканчивая преобразованием системы координат. Импорт и экспорт данных во все распространённые форматы данных. Программа поставляется с большим набором готовых отчётных форм, среди которых государственные акты, регистрационные карточки, кадастровые планы, технические отчёты и т.д. Все отчётные формы могут произвольно корректироваться пользователями.

Отдельно можно также выделить наличие в программе модуля MapDraw, предоставляющего возможность подключения и отображения внешних растровых и векторных слоёвArcView/ArcGisсовместно с внутренними слоями: земельные участки, кадастровые блоки, внутрихозяйственное устройство, почвенная характеристика, сервитуты, ограничения и аренда. Отображение карты можно совмещать с отображением атрибутивной информации. Присутствуют возможности позиционирования на текущий земельный участок или слой/объект внешнего слоя.В программе присутствует возможность отображения и координирования растров в формате Bmp, Wmf, Jpg, Tif и Sid непосредственно на экране или в окне координирования. Программа позволяет отображать неограниченное количество изображений, а также присутствует импорт и экспорт параметров привязки из форматов Tab, Rtr, Bpw, Jgw, Tfw, Sdw. Карта содержит также мощные инструменты для поиска объекта и отображения его на карте.

Программа Геодезическая информационная система 6 является лицензионным программным продуктом и рекомендована для использования Государственным комитетом Украины из земельных ресурсов.

Геодезическая информационная система 6поставляется как с однопользовательскими так и сетевыми электроннымиUSBключами на заданное количество пользователей. В стандартную поставку программы входит версииGIS 6 Standard,GIS 6 ProfessionalиGIS 6 Client. Программа также имеет собственный графический серверGIS 6 MapDraw Serverпозволяющий ускорить процесс отображения карт, сократить трафик локальной сети, а также обезопасить доступ к векторным и растровым данным находящимся на сервере.

Вы всё ещё используете несколько программных продуктов ?

Вам необходимо объединить все имеющиеся данные в одну базу данных и работать в сетевом режиме одновременно нескольким пользователям ?

Требуется разграничить права доступа для разных пользователей и иметь возможность оперативно анализировать данные ?

Всё это и многое другое позволяет программа Геодезическая Информационная Система 6. Землеустроительные предприятия, управления и отделы Государственного комитета Украины по земельным ресурсам, а также филии Центра государственного земельного кадастра уже успешно пользуются программой Геодезическая Информационная Система 6. С помощью нашего продукта выполнено обновление планово-картографических материалов всех районов Одесской области, разработаны электронные схемы землеустройства административных районов в разрезе территорий сельских, поселковых, городских советов, ведутся дежурные кадастровые планы большинства городов и районов Одесской области. Мы помогаем нашим клиентам осуществить установку программы, конвертировать имеющиеся данные, а также выполняем профессиональную поддержку !

ЕДИНАЯ БАЗА ДАННЫХ ОБЪЕКТОВ И СУБЪЕКТОВ ПРАВА	ИМПОРТ И ЭКСПОРТ ОБМЕННЫХ ФАЙЛОВ В ФОРМАТЕ IN4 и XML	ПРОВЕРКА ТОПОЛОГИИ И ПРИСВОЕНИЕ КАДАСТРОВЫХ НОМЕРОВ


РАСЧЁТ И УРАВНИВАНИЕ ТЕОДОЛИТНЫХ ХОДОВ	КАМЕРАЛЬНАЯ ОБРАБОТКА ДАННЫХ, ПРОЕКТИРОВАНИЕ, ПРЕОБРАЗОВАНИЕ КООРДИНАТ	ФОРМИРОВАНИЕ ТОПОГРАФИЧЕСКИХ ПЛАНОВ


ОТОБРАЖЕНИЕ ВНУТРЕННИХ И ВНЕШНИХ СЛОЁВ	ДЕНЕЖНАЯ ОЦЕНКА ЗЕМЕЛЬНЫХ УЧАСТКОВ	СОЗДАНИЕ ДЕЖУРНЫХ ПЛАНОВ ЗЕМЕЛЬ


СЛОЙ GOOGLEMAP ДЛЯ ВЫБРАННОЙ СИСТЕМЫ КООРДИНАТ	СЛОЙ GOOGLEMAP ДЛЯ МЕСТНОЙ СИСТЕМЫ КООРДИНАТ	ПРОВЕРКА ЗАПОЛНЕНИЯ ПЕРЕД ФОРМИРОВАНИЕМ XML ФАЙЛА

Сравнительная таблица версий программы

Программа имеет три версии: Стандарт, Профессионал и Клиент. Все эти версии поставляются при приобретении программы Геодезическая Информационная Система 6. Пользователь может самостоятельно выбрать подходящую для него версию. Основное отличие версий состоит в наборе возможностей и производительности.

Возможности программы Геодезическая Информационная Система 6	Стандарт	Профессионал	Клиент
Реестр земельных участков	Да	Да	Да
Реестр сертификатов	Да	Да
Реестр недвижимости	Да	Да
Реестр технической документации	Да	Да
Реестр государственных актов	Да	Да
Реестр договоров аренды	Да	Да
Реестр книг регистрации	Да
Реестр регистрационных карточек	Да	Да
Окно "Расчёт и уравнивание теодолитных ходов"	Да	Да
Окно "Камеральные функции ..."	Да	Да	Да
Окно "Денежная оценка"	Да	Да
Окно "Карта"	Да	Да	Да
Импорт обменных файлов земельно-кадастровой информации	Да	Да	Да
Экспорт обменных файлов земельно-кадастровой информации In4	Да	Да	Да
Экспорт обменных файлов земельно-кадастровой информации Xml		Да	Да
Администрирование доступа	Да	Да
Адаптация программы для баз данных свыше 500 тысяч участков		Да	Да
Упрощённый интерфейс программы и возможностей			Да
Расчёт нормативной денежной оценки земельных участков	Да	Да	Да
Печать государственных актов	Да	Да	Да
Печать регистрационных карточек	Да	Да	Да
Печать технической документации	Да	Да	Да

Комплектация

- инсталляционный CD-диск

- руководство пользователя

- электронный USB ключ

- параметры доступа к обновлениям

- годовая поддержка программы

Цена

Версия комплекта	Комплект	Цена
	GIS 6
GIS 6Local	Локальная лицензия на 1 рабочее место	1782 грн.
GIS 6Net 5	Сетевая лицензия на 5 рабочих мест	7127 грн.
GIS 6Net 10	Сетевая лицензия на 10 рабочих мест	12288 грн.
GIS 6Net 20	Сетевая лицензия на 20 рабочих мест	20716 грн.
