Лабораторна робота №7. Робота з графічними об'єктами

У Word Ви можете додати графічні об'єкти прямо в текст документа. Можна вставити в документ готовий об'єкт, можна рисувати його за допомогою засобів рисування. Документи з великим числом уставлених об'єктів сильно збільшуються в розмірах і з ними важко працювати.

Бібліотека зображень ClipArt містить тисячі рисунків, фотографій, звуків, відеокліпів. Об'єкти ClipArt являють собою текст, оформлений із застосуванням спеціальних ефектів. В об'єктах ClipArt ви можете змінювати форму букв написів, стискати їх, розтягувати, додавати тіні й безліч інших ефектів.

Засоби рисування Word дозволяють рисувати практично будь-який об'єкт із нуля.

Для того щоб приступити до роботи з графічними об'єктами необхідно викликати на екран панель інструментів Рисування. Для цього виконайте команду

Вид  Панель інструментів  Рисування

Рисування фігур і ліній.

Для цієї мети клацніть на одній із кнопок на панелі Рисування: Лінія, Стрілка, Прямокутник чи Овал.

Покажчик миші перетвориться в невеликий хрестик. Перетаскуючи його, задайте розміри й положення нової фігури.

Щоб провести лінію під кутами, кратними 15, під час рисування утримуйте натиснутою клавішу Shift .

Щоб рисувати квадрат чи коло, під час рисування також необхідно утримувати натиснутою клавішу Shift .

Вставка автофігури

Якщо клацнути на кнопці Автофігури, то в текст можна вставити більш складний геометричний об'єкт, наприклад, трапецію, кільце, різні фігурні стрілки, зірки й стрічки і т.д. чи рисувати ламану лінію чи довільну криву, яку рисуємо олівцем.

За замовчуванням при рисуванні будь-яких фігур за допомогою миші положення їхньої границі задається від кута до кута. Якщо під час рисування утримувати натиснутою клавішу Ctrl , то положення фігури буде задаватися щодо центра. Якщо під час рисування утримувати натиснутою клавішу Shift , вона буде вписана в невидимий квадрат, а не в прямокутник.

Вставка тексту й об'єктів ClipArt і WordArt

Для цих цілей існують відповідні кнопки на панелі інструментів Рисування.

Робота з об'єктами

Після додавання графічного об'єкта в документ він може зажадати деяких змін. Щоб змінити параметри об'єкта його потрібно спочатку виділити, а потім застосувати до нього потрібні дії. Для виділення об'єкта досить клацнути на ньому мишкою. Щоб виділити кілька об'єктів, зручно використовувати кнопку Вибір об'єкта на панеліРисування. Клацаємо на клавішу вибір об'єкта й обводимо потрібні нам об'єкти. Навколо виділеного об'єкта з'являються маркери виділення. Виділений об'єкт можна перетягнути в інше місце за допомогою миші. Для копіювання об'єкта його потрібно перетягнути з натиснутою клавішею Ctrl

Для зміни розмірів об'єкта треба перемістити покажчик миші на який-небудь з маркерів виділення, при цьому покажчик миші повинен прийняти вид двонаправленої стрілки. Утримуючи натиснутою кнопку миші, переміщуємо маркер у потрібну сторону.

Якщо під час зміни розмірів рисунка утримувати натиснутої клавішу Ctrl , то зміна буде виконуватися щодо центра рисунка. При натиснутій клавіші Shift зберігаються пропорції об'єкта.

Для виділення декількох об'єктів необхідне виділення потрібно робити при натиснутій клавіші Shift .

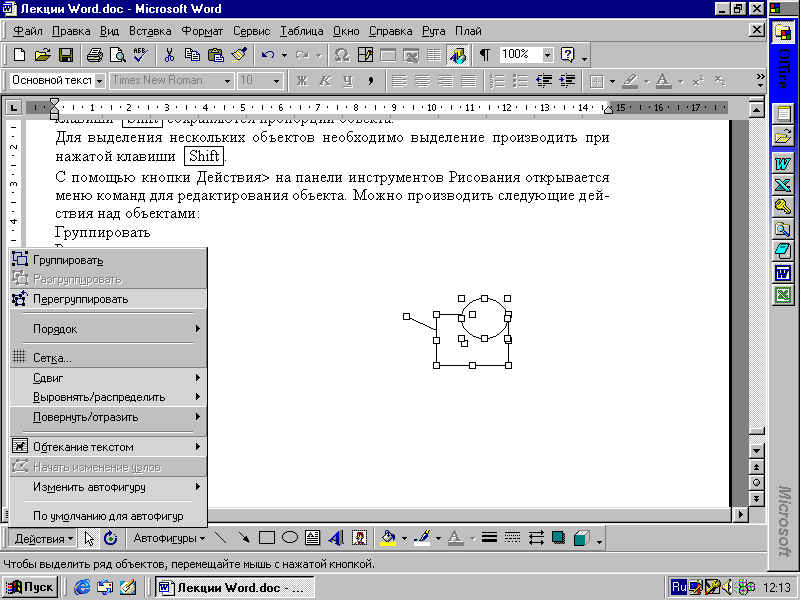

За допомогою кнопки Дії на панелі інструментів Рисування відкривається меню команд для редагування об'єкта. Можна робити наступні дії над об'єктами:

Групувати

Розгрупувати

Перегрупувати____ _

Порядок____________ 

Сітка

Зрушення 

Вирівняти/розподілити 

Повернути/відобразити 

Обтікання текстом 

Почати зміна вузлів

Змінити автофігуру 

За замовчуванням для автофігур

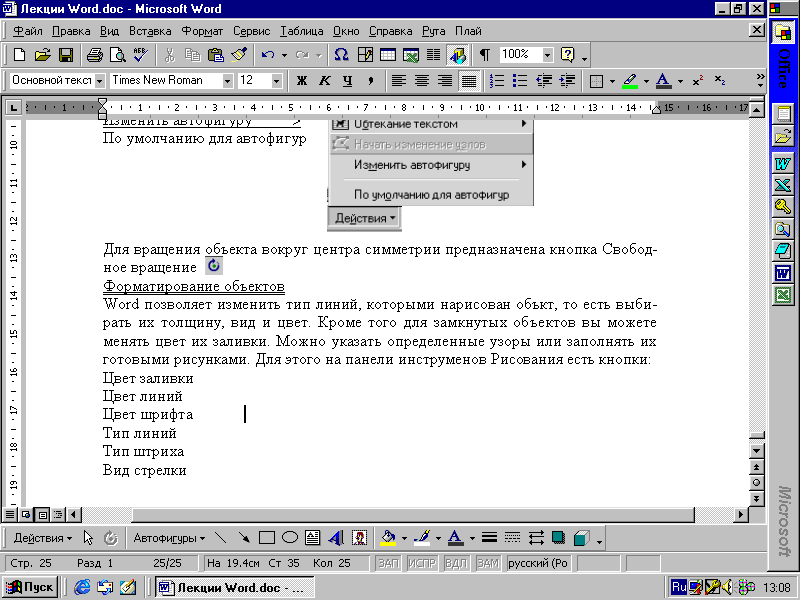

Для обертання об'єкта навколо центра симетрії призначена кнопка Вільне обертання

Форматування об'єктів

Word дозволяє змінити тип ліній, якими намальований об'єкт, тобто вибирати їхню товщину,вид і колір. Крім того, для замкнутих об'єктів Ви можете змінювати колір їхнього заливання. Можна указати визначені візерунки чи заповнювати їх готовими рисунками. Для цього на панелі інструментів Рисування є кнопки: Колір заливання, Колір ліній, Колір шрифту, Тип ліній, Тип штриха, Вид стрілки

У Word можна рисувати фігури з ефектом об’єму.

Існує кілька готових стилів об'ємних фігур. Наприклад, Ви можете створити плоску фігуру і потім зробити її об'ємною, клацнувши мишею на кнопку Об'єм. При виборі команди Настроювання об'єму на екрані з'являється панель інструментів Настроювання об'єму.

На цій панелі є кнопки, що дозволяють обертати виділений об'єкт, змінювати глибину його об'єму, змінювати кут висвітлення об'єкта, а також змінювати його колір.

За допомогою кнопки Тінь Ви можете показати на екрані тіні, що відкидаються обраним об'єктом.

Порядок виконання роботи.

1. Відкрийте папку, ім'я якої відповідає назві вашої групи. У цій папці створіть документ. Як ім'я цього документа уведіть своє прізвище.

2. На двох сторінках розташуйте малюнки, як показано нижче.

Контрольні питання

1. Рисування фігур і ліній.

2. Вставка автофігури.

3. Вставка тексту й об'єктів ClipArt і WordArt.

4. Виділення графічних об'єктів і зміна їхніх розмірів.

5. Редагування графічних об'єктів за допомогою команд меню Дії.

6. Форматування графічних об'єктів.

7. Створення фігур з ефектом об'єму.
