6.7. Нанокомпозитные покрытия

В составе нанокомпозитных покрытий наносятся различные материалы (например, титан, алюминий и кремний). Они не могут быть смешаны. Две различные фазы присутствуют в плазме и, в результате, нанокристаллический TiAlN оказывается внедренным в аморфную матрицу Si3N4 (рис. 6.12). Такая структура обеспечивает крайне высокую твердость(40–50 ГПа), которая сохраняется и при высоких температурах (до 1000°С) даже при небольшом содержании алюминия (50%).

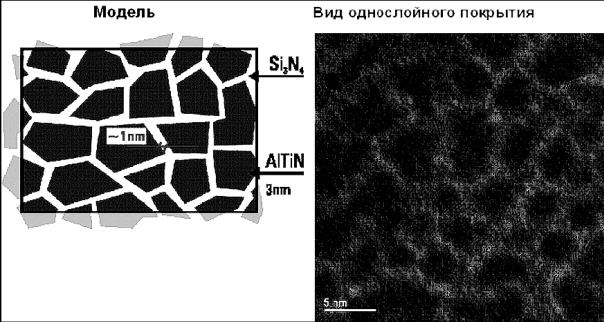

Рис. 6.12. Структура нанокомпозитного покрытия.

Такие характеристики крайне важны при высокопроизводительной обработке без СОЖ. Дальнейшее улучшение свойств такого покрытия возможно, если нанокомпозитное покрытие наносится еще и по нанослойному методу. Периодичность слоев в этом случае составляет около 35 ангстрем.

6.8. Хром-алмазные покрытия

Технология хромирования с применением кластерных наноалмазов детонационного синтеза разработана на основе широко распространенного метода электролитического хромирования, с введением в состав электролита коллоидного раствора кластерного (ультрадисперсного) наноалмаза, который изменил механизм осаждения металла. Структура такого покрытия значительно улучшает адгезию хрома и копирует микрорельеф поверхности, что увеличивает предельные напряжения сдвигового отрыва от основы. Наноалмазы, размером 4-6 нм, имеют

102

свойство осаждаться вместе с металлом из растворов солей при электрохимическом и химическом восстановлении. В результате образовывается двухфазное композиционное электрохимическое покрытие: слой хрома, в который внедрены дисперсные частицы наноалмазов. Эти алмазы по форме близки к сфере или овалу, и состоят из твердого инертного ядра, покрытого химически активной оболочкой. В зависимости от того, какие вещества выбираются в качестве оболочек, состава электролита и нюансов технологического процесса, возможно получение покрытий с различными заданными свойствами. Такое покрытие по износостойкости в 2-6 раз надежнее по сравнению с обычным твёрдым хромированием, его микротвёрдость - 1400 HV, при толщине покрытия от 0,5 до 500 мкм. Основой могут служить любые инструментальные, углеродистые, штамповые стали, чугун, медь, латунь.

Список дополнительной литературы

1.Материаловедение и технология металлов: учебник для студентов машиностроительных спец. вузов/ Г.П. Фетисов, М.Г. Карпман, В.М.Матюшин и др. – М: Высшая школа, 2001, 638 с.

2.Н.Р. Варгасов Основы материаловедения для кораблестроения и океанотехники: учебное пособие. Северодвинск: Севмашвтуз, 2009, 251 с.

3.Материаловедение для машиностроения: Шмид-Томас К.Г. Справочник (пер. с нем. Под ред. В.А. Скуднова). – М.: Металлургия, 1995, 512 с.

4.Любимов В.В. Защитные покрытия изделий. Справочник конструктора. – М.: Машиностроение, 1985, 216 с.

5.Мацевитый В.М., Борушко М.С., Береснев В.М., Романова Л.М., Удовенко Е.С. Структура и механические свойства вакуумноплазменных покрытий TiCN // Известия высших учебных заведений. Черная металлургия.– № 3.–1984.

6.Волин Э.М. Ионно-плазменные методы получения износостойких покрытий (Обзор зарубежной литературы за 1979-1983 гг.) // Технология легких сплавов.№ 10.1984.

7.Заявка 20935 Англия. Механические свойства пленок нитрида титана. Плазменное осаждение пленок нитрида титана / Мюзил Дж., Вискожид Дж., Баснер Р., Уэллер Ф. Опубл. 1985.

8.Третьяков И.П., Верещака А.С. Режущие инструменты с износостойкими покрытиями. – Москва: Машиностроение, 1986.

103

9.Белый А.В., Карпенко Г.Д., Мышкин Н.К. Структура и методы формирования износостойких поверхностных слоев. – Москва: Машиностроение, 1991.

10.Табаков В.П. Применение покрытий на основе карбонитрида титана для повышения стойкости режущего инструмента // Станки и инструменты. № 11. 1991.

11.Карпов Ю.И., Чижмаков М.Б. Особенности формирования покрытий Ti (N,C) на твердосплавных пластинах // Вестник машино-

строения. – № 3.– 1992.

12.Фукс-Рабинович Г.С. Особенности структуры и свойств комбинированных покрытий для режущего инструмента // Трение и износ. 1994. 15. № 6. С.994.

13.Булатов В.П., Гинзбург Б.М., Козырев Ю.П., Красный В.А., Седаков Е.Б., Кузнецов В.Г. Влияние режимов вакуумно-дугового напыления на износостойкость карбидо-титановых покрытий. Там же.

С.1009.

14.Гнесин Г.Г., Фоменко С.Н. Износостойкие покрытия на инструментальных материалах (обзор) // Порошковая металлургия. – 1996. –

№ 9-10. С.17 26.

104

Приложение 1

Задания для контрольной работы

1.Упрочнение поверхности деталей методами пластического деформирования.

2.Влияние режимов обработки резанием на структуру и свойства поверхности.

3.Атомно-кристаллическое строение поверхности деталей.

4.Дефекты структуры поверхности деталей.

5.Влияние режимов обработки на шероховатость поверхности.

6.Изнашивание поверхности деталей.

7.Влияние обработки на формирование остаточных напряжений в поверхностном слое детали.

8.Хрупкое и пластическое разрушение деталей.

9.Химико-термическая обработка поверхности.

10.Упрочнение поверхности методами термической обработки.

11.Наплавка и напыление упрочняющих покрытий на поверхности деталей.

12.Создание защитных покрытий поверхностей деталей.

13.Физические методы нанесения защитных покрытий.

14.Химические методы нанесения защитных покрытий.

15.Свойства карбидных и нитридных покрытий режущего инструмента.

16.Наноструктурные покрытия деталей и инструмента.

17.Ультразвуковая ударная обработка поверхности детали.

18.Нанесение металлических и оксидных покрытий.

19.Свойства и технология нанесения лакокрасочных покрытий.
