4.14 Рекордные скорости на автомобильном транспорте
Рубеж 100 км/ч был преодолен Женацци на электромобиле в 1899 году. Два года спустя модель американца Чарльза Бейкера достигла скорости 130 км/ч.
В 1906 году гонщик Фред Марриотт на паромобиле "Ракета" фирмы "Стенли мотор Керридж" развил скорость 205,4 км/ч. Обтекаемый экипаж с паровой машиной мощностью 150 л. с. (110,4 кВт) весил 993 кг. В 1907 году была попытка улучшить мировой рекорд на этой же машине. Но в связи с тем, что поверхность плато была не слишком ровной, паромобиль на скорости 290 км/ч подскочил вверх на одном из бугорков, пролетел около 30 м по воздуху и, перевернувшись несколько раз, взорвался. Гонщик получил тяжелые травмы и больше в гонках не участвовал.
В 1965 году К. Бридлав на спортивной машине с турбореактивным двигателем развил скорость 967 км/ч.
В 1970 году Г. Габелич на машине "Синее пламя" с ракетным двигателем показал скорость 1009,5 км/ч (по другим данным –1015,5 км/ч).
В 1983 году гонщик Нобл на машине "Траст-2" показал скорость 1034,7 км/ч. Машина представляла собой сигару из легкого сплава на 4 колесах с реактивным двигателем мощностью 48000 л. с. (1 л. с. = 735,5 Вт).
В таблице 4.10 приведены данные о самых быстрых автомобилях мира.
Т а б л и ц а 4. 10 – Самые быстрые автомобили мира
Класс |
Рекордная скорость, км/ч |
Название автомобиля |
Место и время установления рекордной скорости | |
С реактивным двигателем |
1034,70 |
"Траст-2" |
Пустыня Блэк Рок, Невада, США |
4.10.83 |
С двигателем на ракетном топливе |
1001,47 |
"Блу флейм" |
Бонневиль, Юта, США |
23.10.70 |
С газотурбинным двигателем |
690,91 |
"Блу берд" |
Озеро Эйр, Австралия |
17.07.64 |
С многоцилиндровым двигателем |
673,52 |
"Гоулденрод" |
Бонневиль, Юта, США |
12.11.65 |
С одноцилиндровым двигателем |
575,15 |
"Херда-Кнапп- Милодон" |
Бонневиль, Юта, США |
– |
5ВОЗДУШНЫЙ
ТРАНСПОРТ
5.1 История развития воздушного транспорта
Человеку свойственно стремиться к невозможному. Извечная мечта человека – подняться в воздух подобно птице – отражена во многих легендах всех времен и народов. Люди строили крылья, склеивая несущие плоскости из птичьих перьев, мастерили из лозы, обтягивая шелком, бумагой, тончайшей кожей. Однако эти эксперименты оканчивались неудачей: небо не принимало человека. И не только природа противилась дерзкой мечте людей, путь в небо перекрывали проклятия церковников, костры инквизиции, грозная монаршья воля.
"Человек не птица, крыльев не имать. Аще же приставит себе аки крылья деревянны – против естества творит… За сие содружество с нечистой силой отрубить выдумщику голову… А выдумку, аки дьявольской помощью снаряженную, после божественной литургии огнем сжечь". Так повелел царь Иван Грозный – утверждает один из авторитетных историков авиации.
Но несмотря ни на что, на Руси уже в XVI веке были сделаны попытки полетов на воздушных шарах (рисунок 5.1). Так, в царствование Ивана Грозного крепостной человек совершил вокруг Александровской слободы полет, за что был казнен, а его "аппарат" сожжен. В 1696 г. безымянный русский человек пытался летать на крыльях, обтянутых тонкой кожей. В 1729 г. под Ряжском совершал полеты на крыльях, сделанных из проволоки и перьев, кузнец Черник-Гроза. В 1731 г. в
Р
Рисунок
5.1 – Воздушный шар
Истоки научного подхода к проблеме полёта человека мы находим у титана мысли Леонардо да Винчи, который изучил аэродинамику полета птиц и нашел намного веков опередившее его время решение конструкции лета-
тельного аппарата, осуществленное фактически лишь в ХХ столетии.
С крыльями долго не ладилось. А мечта не давала покоя, и тогда изворотливый, хитрый и предприимчивый человек стал искать обходные пути. Он увидел, что дым отрывается от земли и улетает в небо. И старая мечта трансформировалась в новую идею.
Французы братья Жак Этьен и Жозеф Мишель Монгольфье были потомственными бумажными фабрикантами и просвещенными людьми своего времени. Старший из братьев – Жозеф – много занимался физикой и химией в лабораториях Парижа, а младший – Этьен, инженер-архитектор, – управлял всеми делами фирмы.
Братья Монгольфье рассудили просто, что если горячий воздух заключить в некоторый замкнутый объем (снаряд), то у снаряда должна возникнуть подъемная сила, и он полетит. Они понимали, что для этого очень важно не перетяжелить оболочку будущего снаряда. Поэтому они взяли самую прочную и самую тонкую бумагу, какую только вырабатывали на их фабрике, склеили остроконечный мешок с открытой горловиной в нижней части, наполнили мешок горячим дымом, и 5 июня 1783 года снаряд оторвался от земли и полетел. 19 сентября состоялся второй полет с пассажирами (петухом, бараном и уткой).
П
Рисунок
5.2 – Пилатр де
Розье
Этот полет, продолжительностью около 20 минут,
состоялся 21 ноября 1783 года. Дальность полета составила около 9 км.
Вэтом же году французский физик профессор Жак Александр Шарль совершил полет на шаре, наполненном водородом (шарльере).
Воздушные шары братьев Монгольфье (монгольфьеры) летали довольно успешно. Однако список жертв воздухоплавания суждено было открыть Пилатру де Розье, который погиб спустя два года после своего первого полета.
И монгольфьеры, и шарльеры со временем получили общее название – аэростаты.
В
Рисунок
5.3 – Маркиз д'Арланд
управляемого стратостата, который был прообразом
созданного позднее дирижабля.
Воздушные шары свободного парения никогда не были и не могли считаться средством регулярного транспорта.
Только с созданием в 1900 г. Фердинандом Цеппелином (рисунок 5.4) первого управляемого дирижабля жесткой конструкции (рисунок 5.5) начались попытки создания регулярных рейсов.
С
Рисунок 5.4 –
Ф.Цеппелин
шил 529 полетов, из них 114 через Атлантику, пролетел 1 700 000 километров, перевез около 160 тысяч пассажиров.
Дирижабль "Акрон", построенный в США в 1932 году, носил в себе 5 самолетов, стартовавших и возвращавшихся на борт дирижабля при его полете.
Д
Рисунок 5.5 –
Дирижабль
Лейкхэрст. Надежность летающих гигантов признали недостаточной. Вся беда была в том, что водород, которым наполнялось большинство управляемых аэростатов, взрывоопасен, а негорючий и невзрывающийся гелий, хоть и нашел себе применение в воздухоплавании, оказался в ту пору слишком дорогим.
Вторая и весьма существенная причина– хранить гиганты дирижабли на земле, особенно в непогоду и при сильном ветре, было очень сложно.
К тому же сравнительно низкая скорость дирижаблей никак не могла удовлетворить все возрастающие требования времени.
Еще совсем недавно казалось: дирижабли окончательно отжили свое. Но в последнее время идея дирижаблестроения получила новое развитие.
Доводом в пользу создания новых дирижаблей может служить то, что если принять стоимость переброски одной тонны груза на один километр для самолета за единицу, то для вертолета она составит 5,65, а для дирижабля всего 0,33. Дирижабль, наполненный гелием, построенный из современных материалов, может быть самым безопасным и самым большегрузным летательным аппаратом, который может эксплуатироваться без дорогостоящих аэродромов.
Идея создания летательного аппарата тяжелее воздуха (идея авиации) появилась и разрабатывалась значительно ранее идеи воздушного шара. В 1754 году М. В. Ломоносов предложил проект летательного аппарата в виде двухвинтового вертолёта, который он назвал аэродинамической машиной.
О
Рисунок
5.6 – О. Лилиенталь
Отто Лилиенталя не сумел так чет-
ко обосновать теорию и практику планирующего полета, как это сделал он.
Разработка первых моделей самолетов началась в России во второй половине XIX века. Так, в 1867 г. Н. А. Телешов предложил проект самолета "Дельта", близко напоминающего своим внешним видом современные сверхзвуковые самолеты с дельтовидным крылом.
Выдающийся вклад в создание самолёта внёс в 1876 году капитан русского морского флота А. Ф. Можайский, создавший летающую модель аэроплана с часовой пружиной в качестве двигателя.
Рисунок
5.7 – Самолет А.
Ф. Можайского:
1 – фюзеляж; 2 – крылья; 3 – хвостовое
оперенье; 4 – передний тянущий винт;
5 – толкающие
винты; 6 – шасси
установку. А. Ф. Можайский в 1888 г. постро-
ил двухмоторный самолет тремя винтами (ри-
сунок 5.7). Он сам спроектировал установлен-
ые на самолете паровые двигатели мощностью 10 и 20 л. с., которые были изготовлены за границей. Это был первый в мире самолёт, который взлетел с человеком на борту.
В 1894 г. проект аэроплана был разработан К. Э. Циолковским.
За рубежом также проводились опыты по созданию самолётов. В Англии первый самолёт был построен в 1894 г.
Американцы, братья Орвилл (рисунок 5.8) и Уилбур (рисунок 5.9) Райт, 17 декабря 1903 г., поставив на планер небольшой бензиновый двигатель, пролетели на нем 800 м за 59 с. Их часто и считают изобретателями самолета.
25 июля 1909 года француз Луи Блерио на моноплане собственной конструкции за 32 минуты пересек пролив Ла-Манш.
2
Рисунок
5.8 – О.Райт
вую мертвую петлю, по справедливости носящую теперь его имя. 26 августа 1914 года Нестеров совершил первый таран.
Н
Рисунок 5.9 – У.Райт
д
Рисунок 5.10 – П.
Нестеров
с полётным весом 6,5 т и скоростью полёта 114 км/ч.
Л

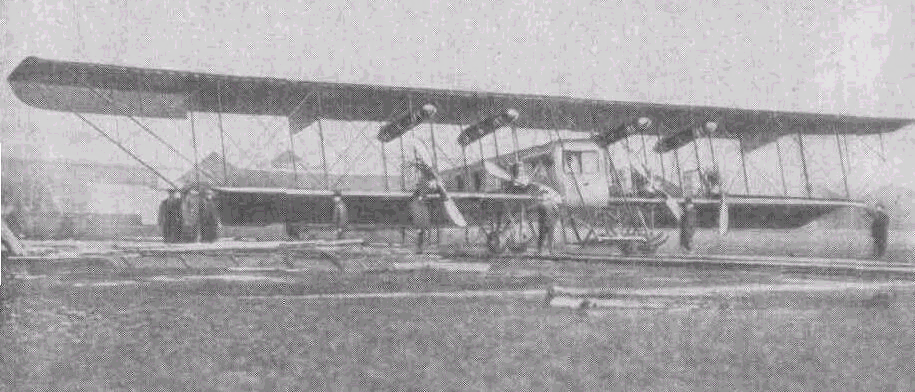

Рисунок 5.11 –
Самолет "Илья Муромец"
Начался быстрый процесс создания новых летательных аппаратов и двигателей к ним. 8 февраля 1924 г. в воздух поднялся первенец гражданской авиации трехместный пассажирский самолет АК-1 (рисунок 5.12) конструкторов В. А. Александрова и В. В. Калинина. В 1925 г. этот самолет участвовал в дальнем перелете по маршруту Москва – Пекин.
В
Рисунок
5.12 – Пассажирский самолет АК-1
дан цельнометаллический тяжелый са-
молет АНТ-4 "Страна Советов" с
двумя двигателями, на котором были установлены мировые рекорды по грузоподъёмности и дальности полётов. На этом самолете в 1929 г. экипаж Шестакова совершил полет по маршруту: Москва – Омск – Новосибирск – Красноярск – Чита – Хабаровск – Петропавловск-на-Камчатке – Сиэтл – Сан-Франциско – Чикаго – Нью-Йорк (21242 км, из них 8000 км над водой).
В 1929 году М. М. Громов на новом цельнометаллическом самолёте АНТ-9 пролетел 9037 км за 53 лётных часа.
В 1930-31 годах появился один из крупнейших самолётов того времени – АНТ-14 вместимостью 36 пассажиров.
В 1934 г. был сконструирован АНТ-20 "Максим Горький" на 80 пассажиров с 6 и 8 двигателями по 900 л. с., скоростью 250 км/ч и полетной массой 42 т.
Создавались сверхдальние самолёты АНТ-25 (рисунок 5.13). На таком самолёте в 1937 году экипаж В. П. Чкалова совершил беспересадочный 63-часовой полет Москва-Ванкувер (Канада) через Северный полюс, а экипаж М. М. Громова (12–14 июля 1937 г.) пролетел без посадки 10200 км за 62 ч 17 мин из Москвы через Северный полюс в Калифорнию.
С

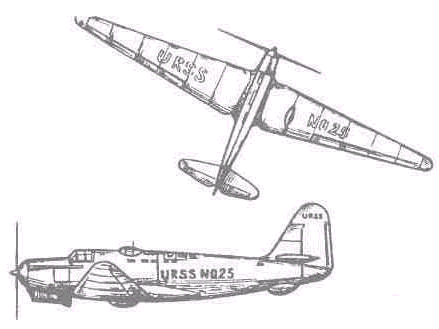

Рисунок
5.13 – Самолет АНТ-25
В 1934 году в качестве мирового рекорда было зарегистрировано достижение вертолета FW-61, конструкции Генриха Фокке: высота 3427 метров, продолжительность полета – 1 час 20 минут, максимальная скорость – 122,55 км/час.
Большие успехи
гражданской авиации в перевозках
достигнуты в послевоенный период. За
это время трижды был обновлен парк
самолётов. Созданы самолёты Ил-12 и Ил-14,
которые были для своего времени вершиной
авиатехники. Поршневая техника
доминировала до 60-х годов. Но для больших
скоростей этот двигатель становится
тяжёлым. Поэтому уже с конца 50-х годов
стали интенсивно выпускаться самолёты
второго поколения с турбинными
двигателями, в к
Рисунок
6. – Сверхзвуковой
пассажирский самолет Ту-144
Флагманом воздушного флота в 60-х годах был турбовинтовой самолет Ту-114 (4 двигатели по 15000 л. с., крейсерская скорость 750 – 850 км/ч, что тогда было недоступно ни одному винтовому самолёту в мире). В течение почти 20 лет самолёты этого типа обслуживали линии, совершая беспересадочные полёты по маршрутам: Москва – Гавана, Москва – Монреаль, Москва – Токио и др. В конце 70-х годов последние экземпляры Ту-114, выработавшие свои ресурсы, навечно покинули строй действующих самолётов.
Позже были созданы машины третьего поколения – турбореактивные, приблизив скорость движения к скорости звука. Эти самолеты получили распространение в 70-х годах и сейчас занимают ведущее положение в самолетном парке. Первым в мире турбореактивным пассажирским самолетом был Ту-104, построенный даже раньше отечественных турбовинтовых самолетов второго поколения, таких как Ил-18, Ту-114 и др. В сентябре 1956 года Ту-104 совершил первый регулярный полёт из Москвы в Иркутск с 50 пассажирами на борту со скоростью 900 км/ч. Этот реактивный пассажирский самолёт открыл новую эру в гражданской авиации.
2
Рисунок
5.14 – Аэробус Ил-86
самолет, снабженный 4 турбовентиля-
торными двигателями, позволяющими развивать скорость до 1000 км/ч. Позже был создан широкофюзеляжный дальний магистральный самолет Ил-96-300, который без посадки может преодолевать расстояние около 10 тыс. км, взяв на борт 300 пассажиров.
С 70-х годов флагманом гражданского флота стал турбореактивный самолёт Ил-62, который берет до 198 пассажиров и развивает скорость 900–1000 км/ч при дальности полёта 9–11 тыс. км. На смену Ту-104 и Ил-18 пришел более экономичный, реактивный Ту-154, вместимостью до 180 пассажиров.
На линиях средней протяженности ведущее место занимает Ту-134 на 80 мест при дальности полёта 3200 км, а на местных линиях – Як-40 вместимостью 33 пассажира, дальность полета – 1500 км, скорость – 820 км/ч. Широкое распространение при обслуживании линий малой и средней протяженности получил 120 местный реактивный пассажирский самолет Як-42 (рисунок 5.15).
Д
Рисунок 5.15 –
Реактивный самолет Як-42
гистральных линий был создан сверх-
з
Рисунок 5.16 –
Сверхзвуковой пассажирский
самолет Ту-144
самолет "Конкорд" схожий по
параметрам с Ту-144.
Все большее развитие получают грузовые перевозки. В парке грузовых машин выделяется самолёт Ан-22 "Антей" с нагрузкой 80 т. Он может взять до 700 человек или громоздкую технику.
З
Рисунок
5.17 – Самолет Ан-2
сельском хозяйстве.
Б

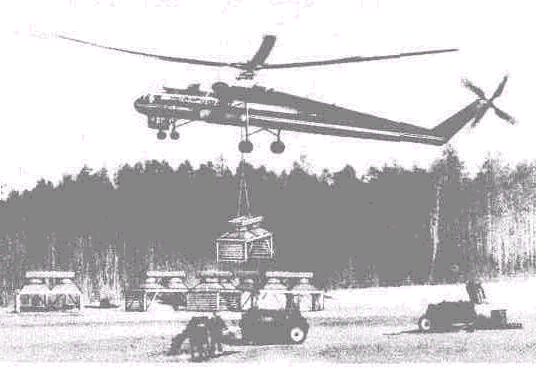

Рисунок 5.18 –
Вертолет Ми-10К
– "летающий кран"
ность – от 3 до 16 пассажиров и от 0,22 до 12,0 т,
дальность полёта – от 244 до 970 км.
Характеристика наиболее распространенных самолетов и вертолетов приведена в таблицах 5.1 и 5.2.
Т а б л и ц а 5.1 – Характеристика пассажирских самолетов
Тип самолета |
Крейсерская скорость, км/ч |
Количество пассажирских мест или грузоподъемность |
Дальность полета, км |
Максимальный взлетный вес, т |
Ту-114 Ил-62М Ту-144 Ту-104 Ил-18 Ту-154 Ил-86 Ту-134 Ан-24 Як-40 Ан-2 Ил-76 Ан-225 |
770 900 2350 800 600 940 950 900 450 510 215 900 850 |
200 198 126 100-115 100 154 350 80 52 27-32 12 40 т 250 т |
8000 10500 6500 2900 3500 4200 4600 3000 2500 1480 835 5700 4500 |
173,5 165 130 78 61,2 60 176 47 21,8 16,1 5,2 160 600 |
Т а б л и ц а 5.2 – Характеристика вертолетов
Тип вертолета |
Крейсерская скорость, км/ч |
Количество пассажиров или грузоподъемность |
Дальность полета, км
|
Основное назначение |
Ми-2 Ми-10 Ми-6 Ми-8 Ми-1 Ми-4 Ка-26 Ка-18 Ми-26 |
180 180 250 225 170 140 150 130 295 |
6-8 12 т 11 т 4 3 12-16 7 (900 кг) 3 (255 кг) 20 т |
600 500 620 425 255 475 400 260 – |
Сельское хозяйство Перевозка грузов Перевозка грузов Перевозка пассажиров Сельское хозяйство Перевозка пассажиров Сельское хозяйство Сельское хозяйство Перевозка грузов |
