- •Валентин Петрович я р о ш е в и ч Михаил Иванович ш к у р и н Общий курс транспорта
2.8 Электрификация
2.8.1 Краткая историческая справка
Развитие электрической тяги неразрывно связано с развитием учения об электричестве. Возникновению электротехники предшествовал длительный период накопления знаний о природе электричества и магнетизма. Исследованиями явления электричества активно занимались такие великие ученые, как М. В. Ломоносов (1711–1765 гг.), Г. В. Рихман (1711–1753 гг.), Б. Франклин (1706–1790 гг.), Ш. Кулон (1736–1806 гг.) и др.
М. В. Ломоносов, продолжая работы Р. Бойля и Д. Бернулли, глубоко изучал сущность и природу электрических явлений. Громадное значение для прогресса учения об электрических и магнитных явлениях имело установление М. В. Ломоносовым закона сохранения энергии, положившего начало учению об энергетике, объединившего в единый комплекс такие различные виды энергии, как механическая, электрическая, тепловая и др.
Б. Франклин, наряду с проблемами метеорологии, широко известен своими работами в области взаимодействия электрических зарядов. Он дал ясную картину электризации тел, основываясь на представлении электрической материи как частиц крайне малых, которые пронизывают любое вещество, не испытывая при этом заметного сопротивления. В наши дни мы эти частицы называем электронами. Он ввел обозначения "+" и "–" для электродов различной полярности. Франклин предложил такие устройства, как молниеотвод, "электрическое колесо", использовал электрическую искру для взрыва пороха и др. После работ Франклина наиболее крупным этапом развития науки об электричестве был переход к количественному описанию электрических явлений. Это было впервые сделано Ш. Кулоном в 1785 г. Он сформулировал закон взаимодействия электрических зарядов и магнитных полюсов, показал, что электрические заряды располагаются всегда на поверхности проводника и т. п.
Началом новой эпохи в изучении электрических явлений явилась дискуссия о природе электричества, возникшая между Л. Гальвани и А. Вольта, получившая широкий резонанс в ученом мире.
Л. Гальвани (1737–1798 гг.), основатель учения об электрофизиологии, преподавая медицину в Болонском университете, обратил внимание на то, что мышца лягушки сокращается при присоединении ее к двум разным металлам. Он назвал это явление "живым" электричеством. В 1791 г. А. Вольта (1745–1827 гг.), профессор университета в Павии, начал изучать явления "живого" электричества, открытого Гальвани. Однако Вольта убедился на опытах, что никакого "живого" электричества не существует. Он первым понял, что Гальвани открыл новый источник электричества – электрохимический элемент. Истинный источник электричества – контакт разнородных металлов, например серебра и цинка. Поэтому он предложил название "металлическое" электричество.
Однако оба исследователя были правы. Теперь мы знаем, что существует электричество статическое, обусловленное взаимодействием покоящихся на поверхности проводников электрических зарядов, и электричество, обусловленное взаимодействием различных металлов. Отсюда получили свое название, например, "гальванический" ток, получаемый от электрических батарей, приборы гальванометры, "вольтов столб", составленный из гальванических элементов, и т. п. В таких элементах источником энергии, поддерживающей прохождение тока в электрической цепи, являются происходящие при этом химические превращения в элементах.
Именем Вольты была названа электрическая дуга, которую сам Вольта не получал и даже не видел. Честь открытия электрической дуги принадлежит В. В. Петрову (1761–1834 гг.), профессору Петербургской медико-хирургической академии, впоследствии академику Петербургской Академии Наук (1802 г.), научные труды которого, опережая время, остались малоизвестными. В начале 1802 г. он получил электрическую дугу между двумя углями на расстоянии от 2,5 до 7,5 мм. Его батарея превосходила все известные к тому времени: 1700 элементов, расположенных в деревянных ящиках длиной 12 м, изолированных воском. Именно он впервые применил наряду с последовательным и параллельное соединение элементов. Теперь это кажется простым, но надо помнить, что в то время еще не были известны ни закон Ампера, ни закон Ома и т. д.
С именем М. Фарадея (1791–1867 гг.) связано установление многих законов электротехники. Он ввел понятие электрического и магнитного полей, установил связь между ними, открыл явление индукции, лежащее теперь в основе электротехники. Продолжая и развивая работы Фарадея, Д. Максвелл (1831–1879 гг.) разработал классическую теорию электрических и магнитных полей.
Трудно переоценить научный вклад отечественных и зарубежных ученых того времени в развитие науки об электричестве.
Одновременно с изучением природы электрического тока шло совершенствование способов его получения. Примитивные гальванические батареи были постепенно заменены электрическими динамомашинами. Наряду с постоянным током, получаемым от гальванических батарей, появился однофазный переменный ток, вырабатываемый электромагнитными генераторами, а затем и трехфазный.
Все эти достижения относятся ко второй половине XIX в., когда быстро развивающаяся промышленность требовала все больше энергии. Снабжение заводов и фабрик энергией от паровых и гидравлических двигателей с помощью ременных и канатных передач уже не удовлетворяло запросов промышленности, поэтому начались поиски и разработки, во-первых, источников энергии, работающих на новых принципах, и, во-вторых, поиски практических путей передачи этой энергии на большие расстояния, так как сооружать электрические станции было выгодным не в местах потребления вырабатываемой ими энергии, а в районах добычи топлива, обычно далеко отстоящих от промышленных центров.
Характерной чертой технического прогресса в конце XIX – начале XX в. явилось быстрое развитие электротехнической промышленности.
Первые опыты в области электрической тяги.В начале XIX в. предпринимались неоднократные попытки использовать электрическую энергию для совершения механической работы. Наиболее выдающимися из них были опыты Б. С. Якоби (1834 г.). Он применил созданный им электрический двигатель для перемещения лодки по реке Неве. В этом двигателе впервые было использовано вращательное движение якоря вместо поступательного, которое ранее применяли в макетах двигателей того времени, но оно не обеспечивало непрерывного движения. Вращение якоря с помощью рычажной передачи, изобретенной Якоби, преобразовывалось во вращение винта, установленного на корме. Двигатель питался от гальванических элементов, установленных в лодке: мощность его не превышала 0,5 л. с. (368 Вт), лодка двигалась против течения со скоростью 4 версты в час. Опыты Б. С. Якоби имели принципиальное значение для создания в дальнейшем автономных видов электрической тяги.
Почти одновременно в США Т. Давенпорт, Беккер и Стратинг в Германии, Ботто в Турине проводили опыты по перемещению макетов экипажей с помощью электрических двигателей. В 1838 г. Р. Давидсон, используя принцип Давенпорта, совершил опытные поездки с двухосной тележкой массой 5 т на участке железной дороги Глазго – Эдинбург. В 1845 г. профессор Паж выдвигает предложение по созданию электрической железной дороги длиной 7,5 км на участке Вашингтон – Бладенсбург. При опытных поездках локомотив достиг скорости 30 км/ч.
Э. X. Ленц и Б. С. Якоби установили принцип обратимости электрических и магнитных явлений, согласно которому электрическая машина будет работать двигателем, т. е. создавать вращающий момент, если подводить к ней электрический ток, и генератором, вырабатывающим электрический ток, если приводить ее во вращение. Этот принцип позволил англичанину Лэдду в 1867 г. создать самовозбуждающийся генератор – прототип современных машин постоянного тока.
В 1877 г. бельгийский физик З. Грамм построил генератор переменного тока, а М. О. Доливо-Добровольский в 1889 г. создал первый в мире трехфазный асинхронный двигатель.
Одновременно с созданием мощных электрических двигателей, необходимых для тяги, изучалась возможность питания подвижного состава от стационарных генераторов, расположенных на электрических станциях.
Решение этой проблемы было настолько трудным, что некоторые инженеры искали его в другом направлении, предлагали использовать паровую машину паровоза для выработки электрической энергии, которой бы питались его тяговые двигатели. Так, в 1893 г. во Франции появился первый паровоз с электрической передачей. На нем были установлены обычный котел и паровая машина, вращающая генератор, от которого питались восемь тяговых двигателей общей мощностью 300 кВт. Двигатели имели тяговую упругую передачу и полый вал. Однако из-за сложности конструкции и малой экономичности такая система автономной тяги развития не получила.
Первые опыты по передаче электрической энергии на значительное расстояние были проведены в 1875–1876 гг. инженером Ф. А. Пироцким, который в 1876 г. практически решил проблему питания электрического двигателя, установленного на вагоне, использовав для этого участок конной железной дороги в Петербурге. Двигатель, подвешенный к вагону снизу, имел двухступенчатую зубчатую передачу. Напряжение к нему подводилось по рельсам, из которых один служил прямым проводом, другой – обратным. Рельсы были изолированы один от другого, а для изоляции от шпал под их подошву укладывалось просмоленное полотно. Развитию электрической тяги способствовала демонстрация в 1891 г. М. О. Доливо-Добровольским первой в мире электропередачи трехфазного тока высокого напряжения на расстояние около 170 км.
Первая электрическая железная дорогадемонстрировалась в 1879г. фирмой "SiemensundHalske" на промышленной выставке в Берлине. Электровоз мощностью 2,2кВт, получавший питание с напряжением 150 В от специального третьего рельса, перевозил три вагончика с 18пассажирами. Этот принцип передачи энергии наряду с подводом ее при помощи контактного провода существует и до сих пор, в частности на метрополитенах.
В 1880г. в Петербурге инженер Ф. А. Пироцкий оборудовал 40-местный вагон конно-железной дороги электродвигателем мощностью2,95кВт и проводил опытные поездки.
Электрическая тяга оказалась очень эффективной. Вскоре во многих городах мира появились электрические локомотивы на магистральных и пригородных железных дорогах многих стран.
Первой в мире в 1895 году была электрифицирована железная дорога Балтимор – Огайо (США) протяженностью 115 км.
В 1924 году начались разработка проекта и одновременно монтаж оборудования и контактной сети на 19-километровом участке Баку – Сабунчи –Сураханы. Руководил этой стройкой, как и проектированием, известный специалист в области электрификации и энергетики Владимир Александрович Радциг.И уже 6 июля 1926 года в торжественной обстановкебыло открыто движение электропоездов на участке Баку –Сабунчи – Сураханы (19 км). Этот участок сначала работал на постоянном токе напряжением 1,2 кВ. Правда, тогда он ещё не входил в состав Наркомата путей сообщения, а был в ведении нефтепромысловиков Азербайджана.
На первом этапе планировалась электрификация пригородного сообщения крупных городов и участков, лимитировавших пропускную способность дорог (с гористым профилем и др.). В 1929 г. был введен в эксплуатацию электрифицированный участок Москва – Мытищи (18 км) на постоянном токе напряжением 1,5 кВ.
Опыт эксплуатации этих двух участков подтвердил неоспоримые преимущества электротяги на линиях с большим объёмом пригородных пассажирских перевозок. Поэтому в 30-е годы на Московском узле были электрифицированы ещё два направления: Мытищи –Щёлково и Мытищи –Софрино.
Важное значение имела электрификация 63-километрового участка Закавказской магистрали через Сурамский перевал Хашури–Зестафони. Изобилующий затяжными подъёмами и большим числом кривых малого радиуса, он был крепким орешком для паровозов. Электрификация же позволила резко увеличить скорость движения поездов, повысить надёжность работы всей магистрали, поскольку этот участок был её узким местом. Здесь первый поезд на электрической тяге при постоянном токе напряжением 3 кВ прошел16 августа 1932 г.
В последующие годы были электрифицированы участки Зестафони – Самтредиа (61 км), Хашури – Тбилиси (126 км), Кизел – Чусовская – Гороблагодатская – Свердловск (493 км), Кандалакша – Мурманск (277 км), Запорожье – Долгинцево (теперь Кривой Рог-Гл., 182 км), Новокузнецк – Бедово (142 км), Минеральные Воды – Кисловодск с ответвлением на Железноводск (70 км) и ряд пригородных участков Москвы, Ленинграда и Баку.
Электровозы сначала поставлялись из США (серии С – сурамский) и Италии (серии Си). Эти локомотивы были шестиосными; на них (за исключением первых двух) были установлены отечественные двигатели. Одновременно был налажен выпуск отечественных шестиосных электровозов серий Сс(сурамский советский) и ВЛ19 (в память Владимира Ильича Ленина). Велись работы по созданию новых российских электровозов. В 1934 г. был построен первый пассажирский электровоз ПБ21, а в 1938 г. – опытный электровоз переменного тока ОР22 (однофазный ртутный). В 1936 – 1938 гг. выпускались грузовые электровозы серии СК (в память Сергея Мироновича Кирова), а с 1938 г. – серии ВЛ22 (рисунок 2. 80).
Ц

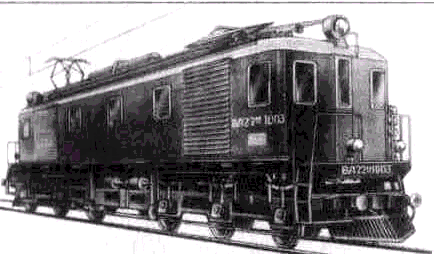

Рисунок 2.80 –
Электровоз серии ВЛ22
а другие при 3 кВ постоянного тока,
то некоторые электровозы серии ВЛ19
были приспособлены для работы при этих двух напряжениях.
При электрификации первых участков использовались импортные двигатели-генераторы и ртутные выпрямители на тяговых подстанциях, а также некоторые детали контактной сети. Но уже в середине 30-х годов ХХ столетия при монтаже тяговых подстанций и контактной сети использовалось только отечественное оборудование.
Преимущества электрической тяги говорили сами за себя, поэтому к началу 1941года общая протяжённость электрифицированных линий уже превысила 1800километров. Работы эти продолжались и во время Великой Отечественной войны. Опыт показал, что в прифронтовых условиях (после бомбёжек) повреждения контактной сети ликвидировали, как правило, раньше, чем восстанавливали путь, линии связи и другие устройства.
В годы Великой Отечественной войны электрификация железных дорог продолжалась (участки Челябинск –Златоуст, Пермь – Чусовская и др.). Электрифицированный участок Мурманск –Кандалакша, оказавшийся в прифронтовой зоне, работал устойчиво.
Начиная с 1956г. на железных дорогах СССР, кроме системы постоянного тока напряжением 3 кВ, стала применяться более прогрессивная система переменного тока напряжением 25 кВ и частотой 50 Гц.
Примерно в 60 годы определилась стратегия электрификации. Оборудовались главным образом наиболее грузонапряженные и протяжённые направления, связывающие европейскую часть страны с Уралом и Сибирью, а также центр страны с югом и западными границами. Одновременно проводилась комплексная техническая реконструкция инфраструктуры железных дорог – удлинение станционных путей, развитие узлов, устройств связи и СЦБ.
Основное оборудование для электрифицированных железных дорог выпускалось различными предприятиями: грузовые электровозы на Новочеркасском и Тбилисском электровозостроительных заводах, электропоезда пригородного сообщения – на Рижских вагоностроительном и электромашиностроительном заводах, в пассажирском движении используются электровозы чехословацкого производства. Таллиннский электротехнический завод и Саранский завод "Электровыпрямитель" поставляют преобразователи для тяговых подстанций, электровозов и электропоездов.
К середине 70-х годов было электрифицировано около 40 тысяч километров, из них почти15тысяч –на переменном токе. Эффективность электротяги не вызывала сомнений. Сравнение в сопоставимых условиях себестоимости перевозок и производительности труда было в её пользу. Расходы только непосредственно на тягу поездов (локомотивное хозяйство, энергия, топливо и содержание устройств энергоснабжения) при тепловозной тяге были на40процентов выше, чем при электрической.
Экономический кризис и развал Союза резко снизили темпы электрификации. Вместо 1000 – 1500километров в год сейчас сдаётся в эксплуатацию в десять раз меньше. Работы продолжаются главным образом на дальневосточном участке Транссиба, а также на Северной и Октябрьской магистралях. Хотя, как известно, затраты на электрификацию окупаются всего за 3 – 5лет.
Внедрение электротяги особенно рационально с точки зрения защиты окружающей среды. Ведь при тепловозной тяге выхлопные газы дизеля выбрасываются непосредственно в атмосферу. На электростанциях же, откуда поступает ток в контактную сеть, достигается весьма высокий уровень очистки с утилизацией полезных компонентов. К тому же труд железнодорожников стал более квалифицированным как на локомотивах, так и в депо. А изменение условий труда привело к снижению общей заболеваемости, полному исчезновению отдельных профзаболеваний. Схема электрификации Белорусской железной дороги приведена на рисунке 2.81. В настоящее время общая протяженность электрифицированных линий Белорусской магистрали составляет 875, 6 км или 15,85 % эксплуатационной длины дороги.

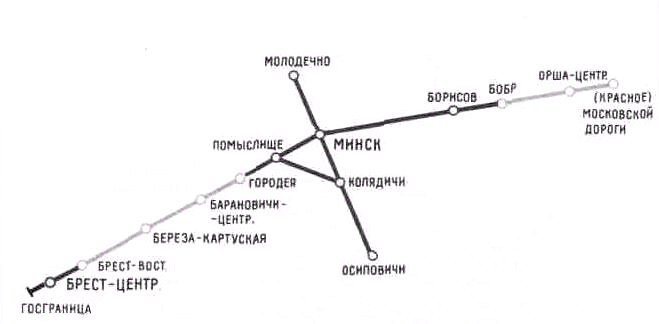

Условные обозначения:
участок Госграница – Брест-Центральный электрифицирован постоянным током напряжением 3 кВ;
участки Брест-Восточный – Городея и Бобр – Красное электрифицированы переменным током напряжением 2х25 кВ;
участки Брест-Центральный – Брест-Восточный, Городея – Бобр, Осиповичи – Молодечно и Минский узел электрифицированы переменным током напряжением 25 кВ.
Рисунок 2.81 – Схема электрификации Белорусской железной дороги
Таким образом, начавшаяся 70лет назад электрификация железных дорог сыграла важную роль в совершенствовании перевозочного процесса, повышении провозной способности железных дорог, улучшении качества обслуживания пассажиров. Программа организации на ряде важнейших направлений сети скоростного движения тоже базируется на использовании электротяги. Для этого уже создаётся отечественный подвижной состав нового поколения. Так что у электрификации, безусловно, есть широкие перспективы.
