9.2.3 Монорельсовая дорога
М

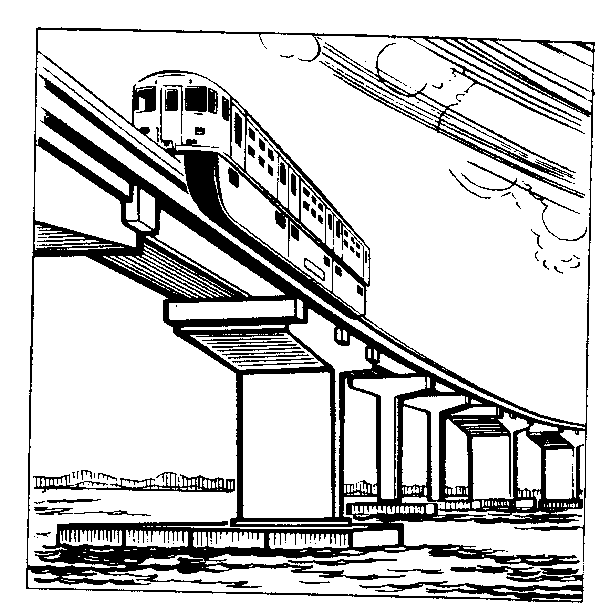

Рисунок 9.4 – Моно-
рельсовая
дорога
роге. Это высокоскоростная дорога, которой принадлежит будущее.
Первая монорельсовая дорога на столбах с конной тягой была построена в 1820 году в подмосковном селе Мечкове для перевозки леса. В России это событие осталось незамеченным, а год спустя в Англии на монорельсовый путь был выдан патент. Одна из первых пассажирских монорельсовых дорог появилась в Германии в 1901 году.

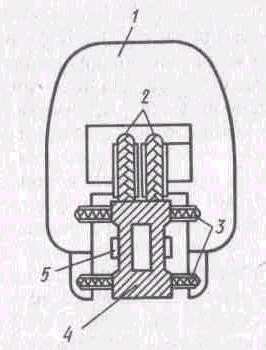

Рисунок 9.5 – Навесная
монорельсовая дорога:
1– салон
вагона;2– ведущие колеса;3–
направляющие боковые колеса; 4–
путевая балка;5– токопроводящее
устройство
больших затрат по ее очистке. Но данная
дорога требует меньшую высоту опор эста-
кады (2-3 м) и, следовательно, меньшую
строительную стоимость. Для подвесных дорог требуются высокие опоры (4-5 м), но ходовые части вагонов значительно упрощаются.
Ввиду значительной стоимости и некоторых эксплуатационных неудобств (необходимость подъема пассажиров на эстакаду и спуска с неё, сложность обслуживания пути и подвижного состава) монорельсовые дороги пока не получили повсеместного применения.
Этот вид железной дороги исключительно подходит для современного города с его плотной застройкой, многолюдьем и транспортными пробками. В Японии в 1955 году была организована исследовательская группа, которая занялась созданием сверхзвукового экспресса для монорельсовой дороги.
И

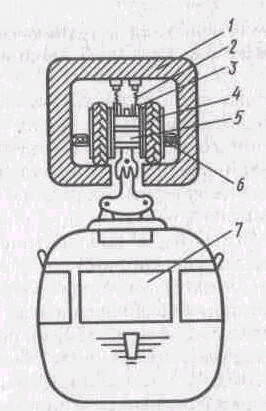

Рисунок
9.6 – Подвесная монорельсовая дорога
типа "Софеж": 1
– балка; 2
– токосъемник; 3
– токопроводное устройство; 4
– ведущие колеса; 5
– двигатель; 6
– направляющие колеса; 7
– салон вагона
сор Кенойя Одзава – известный конструктор
самолетов. В 1970 году на точной копии тако-
го экспресса пробную поездку совершили по-
допытные животные. Они хорошо перенесли
путешествие. Япония пошла дальше других стран и в практических делах. В начале 70-х годов были построены монорельсовые дороги для пригородного и городского сообщений. Высокоскоростная 50-километровая монорельсовая дорога в 1987 году соединила г. Осака с аэропортом.
