40. Оптические мультиплексоры и демультиплексоры.
Строятся непосредственно на волокне. Двухволновые мультиплексоры и демультиплексоры предназначены для разделения сигналов двух длин волн.

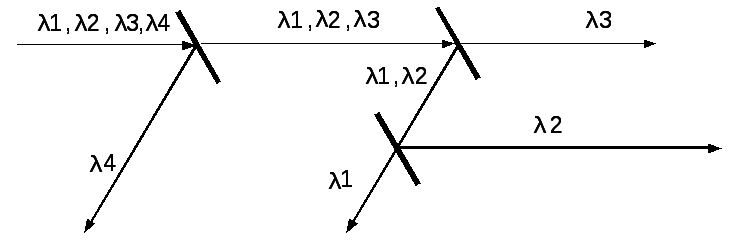

Мультиплексоры с использованием оптических фильтров. Используют фильтры на тонких пластинках и Брэгговских решётках.
С использованием Брэгговских решёток:
Его задача пропускать все длинны волн в прямом направлении, и задерживать и отводить в обратном.

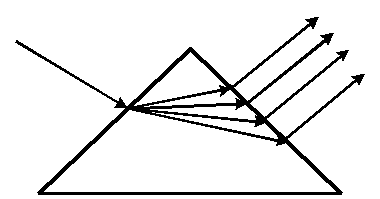

На основе призмы:
Недостатком является то, что у призмы очень малый угол между соседними длинами волн. Также они объёмные, громоздкие, хрупкие, из качество зависит от качества линзы.
Волоконно-оптические мультиплексоры на основе дифракционных решеток.
Дифракционные решетки отражают световой поток некоторой λ под таким углом в плоскости падения, для которого разность фаз от соседних элементов решетки равна 2π. Величина Этого угла зависит от λ.
Сложность - неоходимо совмещать волоконные компоненты с предстоящими. При системах с числом канала >100 система более менее оправдана.

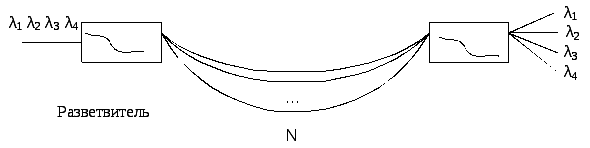

Волоконно-оптические мультиплексоры на основе массивов волноводов.
Принцип действия- свет проходит через несколько сложенных параллельно друг другу волноводу разной длинны. При этом разность длин постоянна. Входной сигнал содержит излучение разных λ. Попадая в разветвитесь он распадается на n лучей.
Вследствие прохождения разных оптических лучей на выходе массива потоки с различными фазами. В результате интерференции из λ пападает в отдельный волновод.
“-”-небольшие затраты. “+” простота в изготовлении , расширяема. Применяется в системах с числом каналов > 100.
41.Оптические передатчики
К оптическим передатчикам относятся:
-полупроводниковые лазеры(ППЛ);
-светоизлучающие диоды(СИД).
Все светоизлучающие диодыстроятся на основе р-n-переходов. Они бывают с излучающей поверхностью и излучающим срезом. Св. диод излучает некогерентный свет в широком диапазоне длин волн. Имеют достаточно большую мощность оптического сигнала.
Также есть полупроводниковые лазеры. Для того, чтобы улучшить качество лазера в них могут применяться оптические элементы (фильтры). Применяются фильтры Фабри-Перо и Брэгговские решётки.
42. Структура оптических передатчиков
Непосредственное упр-ние:
СНИУ-система настройки и упр-ния
Эти системы работают по схеме: есть эл. сигнал, значит на выходе есть оптический. Нет элек-ого сигнала – нет оптического. В системах с непосредственной модуляцией используется простейший формат передачи данных в которых логический “0” – выкл. состояние, логической “1” – вкл. состояние (до 10 Гбит/с)
Косвенное управление:
Макс. cкорость – 40 Гбит/с
43. Полупроводниковые лазеры
С резонатором Фабри-Перо.
Роль зеркал отражателей выполняют торцы полупроводникового кристалла. Этот тип лазеров позволяет получить излучение, желаемой длинны волны, а так же боковые моды меньшей амплитуды расстояние между которыми составляет менее 1-го нм. Мощность выходного излучения стабильна, однако возможно изменение мощности побочных мод, это приводит к возрастанию дисперсии и увеличению шумов в сигнале.
Данный тип лазеров чувствителен к отражению от оптического разъема.
С распределенной обратной связью.
Применение: решетка Брэгга для уменьшения полосы генерации(ширины спектральной составляющей) и служит дополнительной обратной связью. Такой тип лазеров имеет возможность выбора длинны волны. Они позволяют снизить влияние дисперсии и работают в одномодовом режиме.
Период дифракцион решетки выбир. таким, чтобы выполн. условие Брэгга для требуемой длинны волны.
Недостатки:
В процессе работы могут меняться параметры решетки (нагрев, изм. Тока, влияние отраж) => изменение длинны волны. Данная проблема решается введением в структуру лазера фотодиода для контролиров. выхода термоэлектрич. Охладителя и схемы обратной связи.
С распределенными Брэгговскими отражателями .Имеет брегговскую решетку, расположенную в неактивной зоне.
Спектр излучения характеризуется кол-вом штрихов дифракционной решетки. Чем больше штрихов, тем больше интерференционных составляющих, тем уже спектр генерируемого излучения. Изменяя кол-во штрихов, можно получить одномодовый лазер.

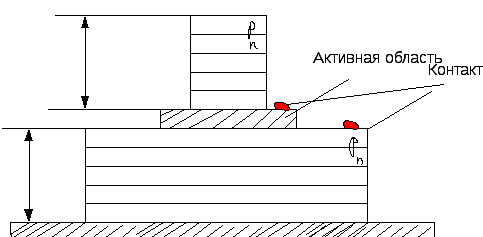

С вертикальным резонатором и поверхностным излучением .В таких лазерах излучение направлено перпендикулярно p-n слою. Вертикальная структура состоит из ряда слоев p-типа, активная область и ряда слоев n-типа, которые располагаются на подножке. Сверху и снизу активного среза располагаются слои полупроводников с периодически изменяющейся величиной показателя преломления. Слои выполняют функции зеркал, излучения направлены вертикально вверх. Число слоев влияет на длину волны генерируемых излучения.
Основное преимущество в их технологичности, т.к. на одном типе можно расположить матрицу из лазеров, каждая из которых будет излучать на определённой длине волны, более того можно осуществлять стабилизацию параметров одновременно для всех устройств.
