Модуль 2. Розв’язування прикладних задач засобами Microsoft Excel.
Інструкція до виконання лабораторної роботи №1
Тема: Розрахунок повної маси автомобіля
Мета роботи: засобами Excel організувати рішення задачі розрахунок повної маси автомобіля.
Хід роботи
Запустити табличний процесор Excel.

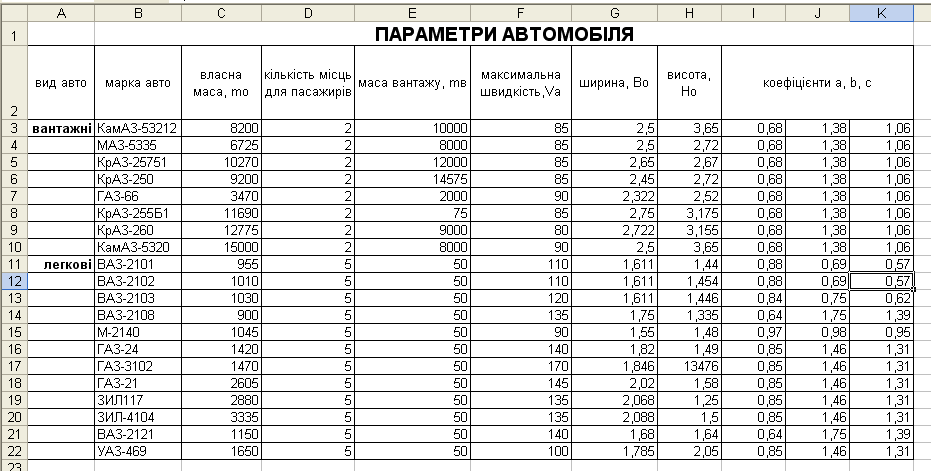

Створити нову книгу і в ній на 1 сторінці таблицю:
В першому рядку для оформлення заголовка включите Формат ячейки – Выравнивание – Объединение ячеек.
В другому рядку для оформлення заголовків стовпців в два рядки: Формат ячейки – Выравнивание – Переносить по словам – Выравнивание: по горизонтали – по центру, по вертикали – по центру.
В створеній таблиці включити межу: Формат ячейки – Граница – включити зовнішні і внутрішні.
На Листі 1 змінити назву на Параметри_авто. Для цього клацнути правою кнопкою миші по ярлику листа та вибрати команду Переименовать.

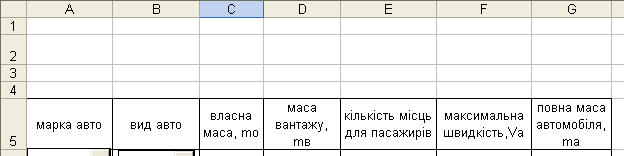

Створити на 2 сторінці шапку таблиці:
На Листі 2 змінити назву на Маса.
В комірку А40 ввести Легкові, а в комірку А41 – Вантажні.
Відкрити панельФорми. Натиснути на кнопку Поле со списком та обвести мишею коміркуА6, при цьому повинна утворити кнопка для розкриття списку. Розширити 6-й рядок так, щоб він був трохи більший за кнопку.
Натиснути праву кнопку миші по створеній кнопці та вибрати Формат объекта. У відкритому вікні вибрати вкладку Элемент управления. Стати в першому рядку Формировать список по диапазону. Перейти на лист Параметри_авто та виділити діапазон В3: В22. Перейти в рядок Связь с ячейкой та клацнути на комірку А6. Перейти в рядок Количество строк списка та ввести 20. Натиснути кнопку ОК.
Подібним чином створити кнопку для комірки В6 та задати формат об’єкту. У рядку Формировать список по диапазону виділяти діапазон А40:А41 на листі Масса_авто. У рядку Связь с ячейкой виділяти комірку В6. У рядку Количество строк списка ввести 2.
В комірці С6 створити формулу для автоматичного введення Власної маси автомобіля. Для цього: Встаньте в комірку С6. Визвіть Майстер функцій кнопкою . У вікні вибрати категоріюСсылки и массивы та функцію ВЫБОР.
У відкритому вікні в рядку Номер индекса зробіть клацання мишею по комірки А6 та вкажіть абсолютну ссилку (клавіша F4).
Перейдіть у рядок Значення 1. В ньому перейдіть на лист Параметри_авто та клацніть мишею на комірку С3.
Перейдіть у рядок Значення 2. В ньому перейдіть на лист Параметри_авто та клацніть мишею на комірку С4.
Перейдіть у рядок Значення 3. В ньому перейдіть на лист Параметри_авто та клацніть мишею на комірку С5.
Подібним чином потрібно ввести всі значення з листа Параметри_авто. Для того щоб з’являлися рядки з наступними значеннями потрібно користуватися кнопкою прокрутки.
Після закінчення введення формули натисніть кнопку ОК.
В комірці А6 вибрати любу назву марки та перевірити правильність введення власної маси. Якщо введена інформація не вірна перевірте введену формулу в рядку формул. Вона повинна виглядати: =ВЫБОР($A$6;Параметри_авто!C3;Параметри_авто!C4;Параметри_авто!C5;Параметри_авто!C6;Параметри_авто!C7;Параметри_авто!C8;Параметри_авто!C9;Параметри_авто!C10;Параметри_авто!C11;Параметри_авто!C12;Параметри_авто!C13;Параметри_авто!C14;Параметри_авто!C15;Параметри_авто!C16;Параметри_авто!C17;Параметри_авто!C18;Параметри_авто!C19;Параметри_авто!C20;Параметри_авто!C21;Параметри_авто!C22)
Внесіть необхідні зміни в формулу, зафіксуйте курсор наприкінці формули та натисніть ENTER.
В комірку D6 ввести формулу для введення маси вантажу, використовуючи функцію ВЫБОР. Зробіть це самостійно використовуючи п.10-16. У рядках Значення вибирайте комірки з діапазону Е3:Е22 з листа Параметри_авто.
В комірці Е6 створити формулу для введення кількості місць для пасажирів. Для цього: визвати Майстер функцій. Вибрати категорію ЛОГИЧЕСКИЕ та функцію ЕСЛИ.
У відкритому вікні стати в першому рядку та клацнути на комірку В6 та ввести =1;
Перейти у другий рядок та ввести 5;
Перейти у третій рядок та ввести 2.
Натиснути кнопку ОК.
В комірку F6 ввести формулу для введення максимальної швидкості, використовуючи функцію ВЫБОР. Зробіть це самостійно використовуючи п.10-17. У рядках Значення вибирайте комірки з діапазону F3:F22 з листа Параметри_авто.
В комірку G6 створити формулу для обчислення повної маси автомобіля. Для цього:
Встаньте в комірку G6;
викликати Майстер функцій ;
вибрати категорію Логічні, функцію ЕСЛИ;
у вікні, що відкрилося помістити курсор в перший рядок;
клацнути по комірці B6, і ввести = 1;
помістити курсор в другий рядок і в ній ввести формулу, клацаючи по комірках: C6+75*(E6+1)+D6;
помістити курсор в третій рядок вікна і ввести третю формулу C6+D6+75*(E6+1)+5);
натискувати ОК.
Підготувати першу сторінку до друку. Для цього у вікні попереднього перегляду встановити параметри сторінки, поля, колонтитули.
Зберегти книгу в папці своєї групи під ім'ям Масса_авто.
Закрити книгу і вийти з редактора.
Оформити звіт і захистити роботу у викладача.
