564 Часть TV. Технология и организация строительства нефтетзовых объектов

ипр. Далее рассмотрим примерный состав объектов и их конструктивных решений.

Пример комплекса объектов производственно-социальной инфраструктуры на строительстве компрессорной станции представлен на рис. 18.2.1 и 18.2.2.

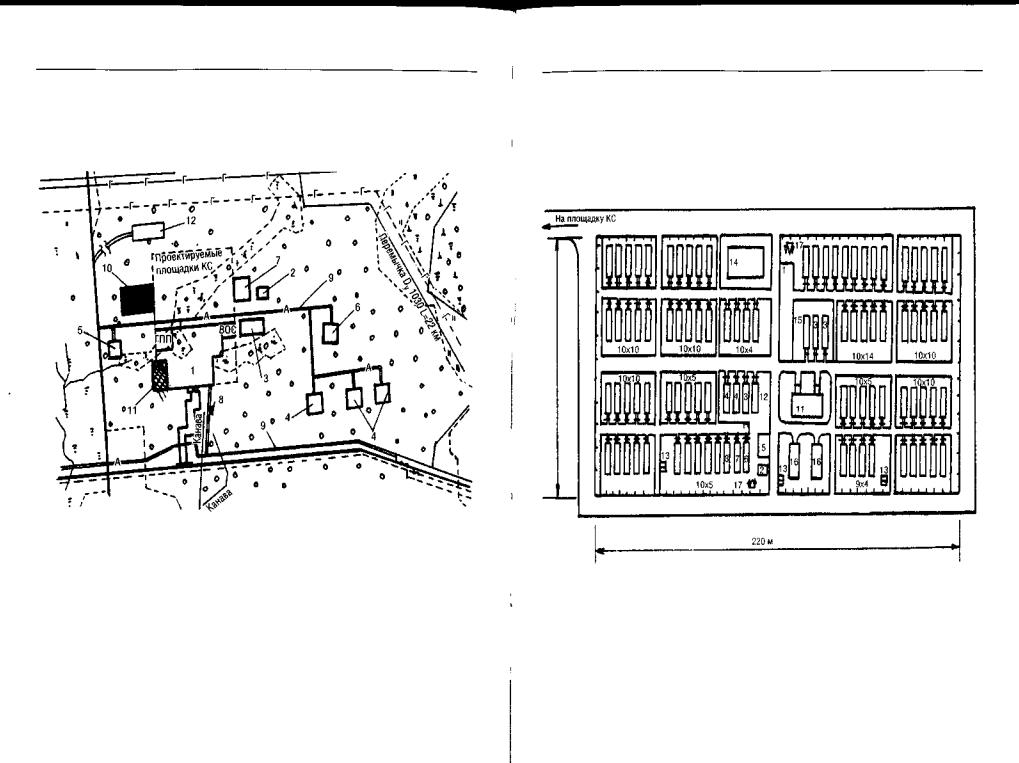

Рис. 18.2.1. Ситуационный планрасположенияКС ивнеплощадочных сооружений: 1 — КС; 2 — пожарное депо на четыре автомобиля; 3 — временная базазаказчика и базаподрядчиков;4 — артезианская скважина; 5 — п,\ощадка КОС; 6 — ППВ; 7 — площадка РРС; 8 — площадка хранения аварийного запаса труб (стеллажи); 9 — проектируемые автодороги; 10 — промышленная база строителей; 11 — технологическая площадка укрупнительной сварки труб и узлов; 12 — поселок строителей (полевой жилой городок)

Жилой городок строителей рассчитан на временное проживание 350 человек в период строительства КС, после ввода в эксплуатацию поселок подлежит демонтажу и площадка рекультивируется под пахотные земли.

Глава18.Технологияиорганизациястроительстваназемныхнефтегазовыхобъектов565

По окончании строительства основных объектов и ликвидации жилого городка строителей принимаются решения:

•пригодности конструкций жилого городка к дальнейшему использованию;

•проведения ремонтных работ для дальнейшего использования конструкций;

•утилизации конструкций жилого городка.

Рис. 18.2.2. Схемавременного (полевого)жилогогородка строителей на350человек(позиция 12нарис. 18.2.1): 1 —открытаяавтостоянка; 2 — пожарный водоем; 3 — административные и конторские помещения; 4 — клуб, библиотека, зал собраний; 5 — хозяйственная площадка;6 — электростанция; 7 — баня-сауна; 8 — прачечная; 9 — жилой дом; 10 — общежитие; 11 — столовая на 50 посадочныхмест с магазином товаров повседневного спроса; 12 — приемный пункт комбината бытового обслуживания; 13— уборная и мусоросборник; 14 — открытые спортивные сооружения; 15 — здравпункт; 16 — складыиовощехранилища;17—прожекторнаямачта

По использованию технологического оборудования жилых городков принимается решение в индивидуальном порядке о возможности его передислокации или реализации на месте.

Подъездные дороги. Для подъезда к строительной площадке максимально используются существующие дороги общей сети. Строительство новых дорог и дорожных сооружений предусматривается в необходимых случаях (если нет дорог или невозможен подъезд по существующим дорогам).

Строительство временныхдорог осуществляется в соответствии с проектом и транспортной схемой при условии согласования с местными органами властиидорожно-эксплуатационными организациями.

Съезды с дорог общего пользования. Для организации подъезда к строящимся объектам необходимо построить съезды с автомобильных дорог общего пользования.

Работы по устройству съезда с автодороги общего пользования выполняются в следующем порядке:

•разработка траншеи одноковшовым экскаватором для укладки водопропускных труб;

•укладка стальных водопропускных труб с помощью автомобильного крана, соединение их металлическими хомутами с резиновой прокладкой. Заглубление водопропускных труб от поверхности съезда должно быть не менее 0,5 м;

•отсыпка и разравнивание насыпи с обеих сторон основной дороги бульдозером слоями толщиной 0,2 м;

•уплотнение (укатка) грунта насыпи вибрационным катком (4-мя проходами);

•отсыпка насыпи щебнем толщиной 0,2 м и разравнивание бульдозером;

•уплотнение щебня вибрационным катком (10-ю проходами);

•укрепление откосов насыпи бульдозером, оборудованным откосником;

•установка столбов ограждения;

•установка дорожных знаков:

Организация работ по устройству съездов с автодорог представлена на рис. 18.2.3.

Большое внимание при строительстве съездов уделяется качеству выполнения работ. Организацию контроля качества выполняемых работ возлагают на руководителя производственного подразделения и руководителя работ. Операционный контроль и оценка качества работ при устройстве съездов с автодорог общего пользования производится в процессе работы, он заключается в систематическом наблюдении

за соответствием выполняемых работ проекту и соблюдением требований соответствующих нормативных документов.

Рис.18.2.3.Организацияработпоустройствусъездовсавтомобильных дорого общего пользования

18.2.3. Подготовительные работы на площадке строящегося объекта

В подготовительный период на площадке выполняются следующие работы:

а) по постоянным сооружениям:

•расчистка территории;

•снятие и перемещение во временный отвал растительного грунта;

•планировка территории;

•разбивка геодезической опорной сети;

•возведение постоянных зданий и сооружений, используемых для нужд строительства, в том числе:

—гаражный комплекс с навесом-стоянкой;

—резервуар запаса воды для противопожарных целей;

б) по временным сооружениям:

•организация временного водоотвода;

•устройство временных проездов по стройплощадке, временного подъезда к базе подрядчика из сборных ж/б плит;

568ЧастьIV.Технологияиорганизациястроительстванефтегазовыхобъектов

•устройство временного ограждения стройплощадки;

•завоз и размещение мобильных (инвентарных) зданий и сооружений административно-бытового, производственного и складского назначения;

•противопожарные мероприятия, освещение стройплощадки, устройство временных инженерных сетей;

•подготовка площадки для стоянки техники, складирования конструкций, укрупнительной сборки узлов технологического оборудования и трубопроводов;

•организация приобъектных складов конструкций и материалов и склада оборудования;

•приемка и складирование конструкций и оборудования;

•перебазировка строительных машин и механизмов. Рассмотрим основные виды работ более подробно.

Расчистка площадки строительства производится от леса различ-

ной крупности лесоповалочной машиной (спиливание деревьев, обрубка сучьев и укладка деревьев в пакеты) при спокойном (равнинном) и слабовсхолмленном (крутизна около 10°) рельефе местности. Расчистка производится по всей ширине площадки под строительство наземного объекта. В состав работ, выполняемых при расчистке площадки, входят:

•разметка границ строительной площадки;

•валка леса с помощью лесоповалочной машины;

•трелевка очищенных от сучьев деревьев трактором в отведенные места складирования в полосе отвода;

•очистка площадки от порубочных остатков трелевочным трактором по предварительно подготовленному пути;

•корчевка пней бульдозером;

•перемещение пней бульдозером.

Основные технологии выполнения работ по расчистке описаны в главе 17 п. 17.2.

После выполнения работ по расчистке территории строительной площадки производится ее планировка — выравнивание площадки по заданным в проекте высотным отметкам. При этом плодородный слой почвы снимается и укладывается в отвалы в специально отведенных местах на слой естественного плодородного грунта для использования в последующем при восстановлении (рекультивации) нарушенных и малопродуктивных сельскохозяйственных земель (при необходимости), а также при благоустройстве площадок.

Вертикальная планировка на участках выемок осуществляется до устройства на них коммуникаций и фундаментов, а на участках на-

Глава18.Технологияиорганизациястроительстваназемныхнефтегазовыхобъектов569

сыпей — после устройства тех же сооружений. При выполнении работ контролируется качество как своими силами, так и силами специализированных сторонних организаций (так называемый технический контроль).

По окончании вертикальной планировки строительной площадки в соответствии с проектом и требованиями соответствующей нормативной документации выполняются геодезические работы, в состав которых входят:

•создание геодезической разбивочной основы для строительства, включая построение разбивочной сети строительной площадки и вынос в натуру основных или главных разбивочных осей зданий и сооружений;

•разбивка внутриплощадочных линейных сооружений;

•создание внутренней разбивочной сети здания (сооружения) на исходном и монтажном горизонтах и разбивочной сети для монтажа технологического оборудования наружных установок;

•геодезический контроль точности геометрических параметров зданий и сооружений;

•исполнительные съемки с составлением исполнительной геодезической документации.

Приемка геодезической основы для строительства оформляется актом. В качестве временных зданий и сооружений рекомендуется применять главным образом временные сооружения передвижного и контейнерного типов. Потребность в административных и бытовых зданиях устанавливается в проекте производства работ, исходя из рас-

четной численности работающих на строительстве.

Временное освещение стройплощадки выполняется воздушной ЛЭП по железобетонным или стальным опорам с установкой светильников и прожекторов в соответствии с проектом производства работ. Период использования временных сетей освещения должен быть строго оговорен в ППР. При выполнении завершающих операций строительства, связанных с подачей рабочего агента (нефти, газа и т. д.) на площадку, использование временных сетей электроснабжения запрещается. Устройство временных инженерных сетей необходимо производить таким образом, чтобы их протяженность и стоимость были минимальными.

Площадки для стоянки техники должны быть осушены, утрамбованы и спланированы с соблюдением уклонов для водоотвода.

Складское хозяйство разрабатывается в соответствии с действующими нормативами и правилами перевозки, приемки, хранения материалов и конструкций. Приобъектные склады устраиваются на

570 Часть TV. Технология и организация строительства нефтегазовых объектов

строительной площадке, требования к специальным складам на стройбазах изложены в разделе проекта производства работ «Устройство временной стройбазы».

Накопительная площадка для хранения блочных устройств должна иметь твердое покрытие с уклоном от середины к краям не менее 0,03%, должна быть освещена и охраняема. Для обеспечения беспрепятственного проезда погрузочных, разгрузочных и транспортных средств площадка должна иметь сквозной и круговой проезды шириной не менее 4,5 м.

18.3. НУЛЕВОЙ ЦИКЛ

18.3.1. Земляные работы Земляные работы на наземных нефтегазовых объектах включают

всебя:

•отрывку котлованов под фундаменты зданий и сооружений;

•устройство грунтовых оснований под фундаменты;

•отрывку траншей для прокладки коммуникаций;

•обратную засыпку пазух котлованов и траншей;

•планировку и перемещение грунта при дорожных работах;

•благоустройство территории, устройство подсыпок. Разработка котлованов производится одноковшовым экскаватором

икомплексом самосвалов для вывоза и привоза грунта (рис. 18.3.1). Разработка траншей под коммуникации, как правило, выполняется

одноковшовым экскаватором с обратной лопатой с использованием методов работ лобовым или боковым забоем. Отвал грунта устраивается с соблюдением крутизны, обеспечивающей устойчивость откосов. Основание отвала должно быть не ближе 1 м от бровки траншеи.

Отрывка котлованов и траншей должна производится с минимальным нарушением естественной структуры грунта основания, для чего следует вынимать грунт с недобором. Оставшийся грунт до проектной отметки производится вручную. Если грунт вынут ниже проектной отметки, то на дно котлована или траншеи следует досыпать песок.

Обратная засыпка котлованов и траншей производится бульдозером с использованием грунта из отвала с уплотнением нижних слоев толщиной 150—200 мм электрическими трамбовками и верхних слоев толщиной 0,5—0,6 м — трамбовочными плитами.

Контроль качества земляных работ осуществляется в процессе их выполнения. Состав контролируемых показателей, допустимые отклонения, объемы и методы контроля должны соответствовать требованиям СНиП 3.02.01-87.

Глава18.Технологияиорганизациястроительстваназемныхнефтегазовыхобъектов5

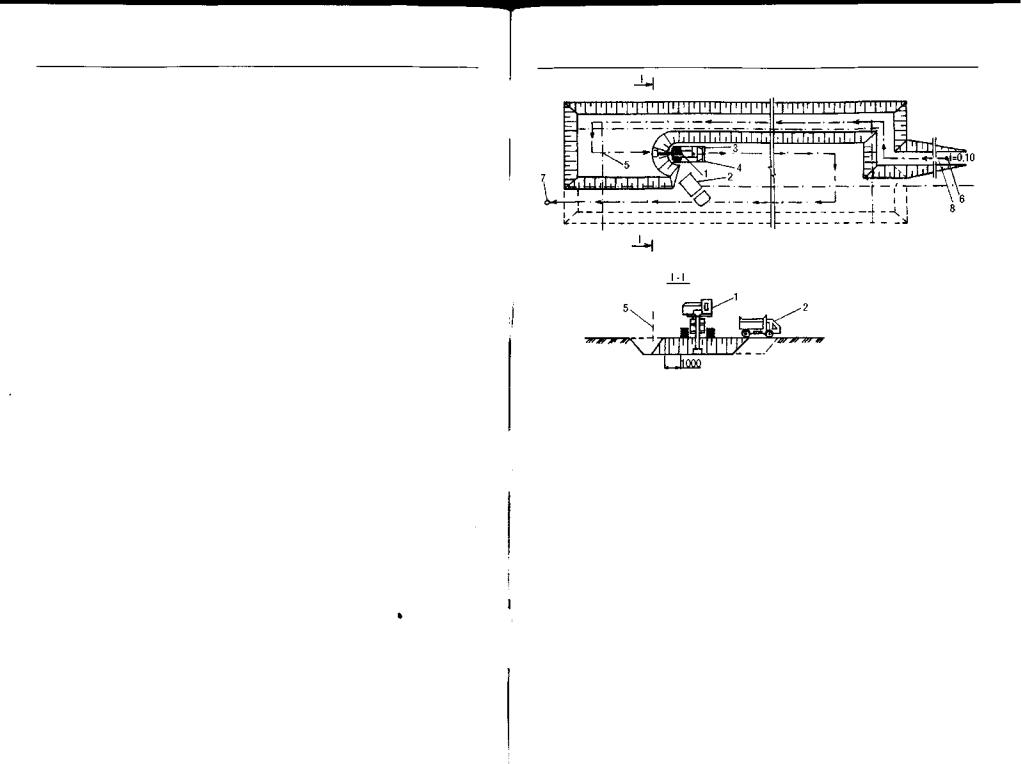

Рис. 18.3.1. Схема разработки котлована на площадке КС: 1 — одноковшовый экскаватор; 2 — автосамосвал; 3 — шагперемещения экскаватора (2м); 4 —места стоянокэкскаватора; 5 — осьрабочего хода экскаватора; 6 — начало работы экскаватора; 7 — конец работы экскаватора; 8 — съезд в котлован

Производство земляных работ в непосредственной близости от существующих инженерных коммуникаций и пересечений с ними ведется в соответствии с требованиями ППР и нормативных документов эксплуатационных организаций. Указанные работы выполняются под наблюдением производителя работ, на которого оформлено разрешение, а также представителей технического надзора заказчика и эксплуатационных служб, которые на месте определяют границы разработки грунта вручную.

Земляные работы следует выполнять в соответствии с требованиями проекта и специальными нормативными документами.

В процессе устройства котлованов и фундаментов должен быть установлен постоянный надзор за состоянием грунта, ограждений и креплений котлована, за фильтрацией воды и соблюдением техники безопасности.

Методы устройства насыпей, подушек, обратных засыпок, а также уплотнения грунта устанавливаются и уточняются проектом произ-

572 Часть TV. Технология и организация строительства нефтегазовых объектов

водства работ в зависимости от назначения и требуемой степени уплотнения, вида и состояния грунтов, объема работ, имеющихся средств механизации, сроков производства работ и др.

Устройство фундаментов надлежит производить немедленно после приемки основания комиссией и подписания акта, разрешающего приступить к устройству фундамента. При более длительных перерывах должны быть приняты меры против обводнения котлованов поверхностными водами, промораживания талых пучинистых грунтов, а также изменения температурного режима основания из вечномерзлых грунтов, если проектом предусмотрено сохранение их в мерзлом состоянии.

Земляные работы надлежит проводить по прогрессивным технологиям с применением современных технических средств и использованием новейших достижений науки и техники.

Особенности разработки мерзлых грунтов. Основными методами разработки мерзлых грунтов являются следующие:

•оттаивание (электрическое, огневое, пароводяное, химическое);

•разрушение (механическое, взрывное);

•предохранение грунта от промерзания и др.

Наибольшее распространение в настоящее время имеют способы механического разрушения с применением клин-молотов, буровых машин, многоковшовых экскаваторов, молотов и др. При промерзании грунта от 1 до 3 м на площадках, удаленных от населенных пунктов, применяют рыхление взрывами. Мерзлый грунт к разработке в траншеях и котлованах подготавливают резанием с помощью буровых установок, навешенных на трактор в виде дисковых пил и шнеков, а также роторов со специальными зубьями.

Для оттаивания мерзлых грунтов используют различные источники тепла: естественные — солнце, воздух, вода и искусственные — огонь, пар, электрический ток. Применяют солнечное протаивание грунтов, оттаивание с помощью водяных игл, фильтрационный дренаж, дождевание оборотной водой, паро- и электрооттаивание. Наиболее распространенный метод, особенно при устройстве свайных оснований, — оттаивание с помощью паровых игл. Пар подается в мерзлый грунт через заглубленную в него иглу, вокруг которой образуется валик в виде цилиндра.

Если грунты основания должны быть сохранены в вечномерзлом состоянии, то разработку котлованов и устройство фундаментов следует выполнять, как правило, при устойчивой среднесуточной температуре воздуха ниже О "С. В случае разработки котлованов при температуре выше О °С необходимо принять меры по защите основания от

Глава18.Технологияиорганизациястроительстваназемныхнефтегазовыхобъектов573

оттаивания. Производить обогрев возводимых фундаментов способами, которые могут вызвать оттаивание грунта основания, запрещается.

Мероприятия по соблюдению требуемого температурного режима грунтов указываются в проекте оснований и фундаментов и должны выполняться с начала строительных работ. Если таких указаний нет или необходимо изменить календарный график работ, то данные мероприятия следует согласовывать с проектной организацией.

18.3.2. Устройство фундаментов

Устройство фундаментов производится после подготовки основания под фундамент и приемки его готовности по акту. В акте указывается качество грунта основания, соответствие грунта данным изысканий, уровень грунтовых вод, фактическая несущая способность грунта, необходимость его искусственного закрепления.

Последовательность подготовки основания следующая:

•срезается и вывозится слой растительного грунта;

•отрывается котлован на глубину основания грунтовой подушки согласно проекту;

•до отметки грунтовой подушки производится механическое уплотнение основания котлована до плотности основания, указанной в проекте;

•производится послойная отсыпка грунтовой подушки с уплотнением, согласно указаниям проекта;

•составляется акт готовности основания для последующего сооружения.

Принимаемые конструктивные решения фундаментов и технология их сооружения должны обеспечивать отсутствие в течение всего расчетного срока функционирования объекта деформаций основания и перемещений в пространстве самих фундаментов или их элементов, недопустимых с позиций нормальной эксплуатации зданий и технологического оборудования.

Рассмотрим различные типы фундаментов.

Устройство монолитных фундаментов производится в следующем порядке:

•установка опалубки. Опалубка должна обладать устойчивостью, жесткостью и прочностью, обеспечивать правильность формы

иразмеров будущих фундаментов;

•укладка арматуры;

•укладка бетонной смеси в бетонируемые конструкции с уплотнением, уход за бетоном;

•распалубка фундамента.

574 Часть IV. Технология и организация строительства нефтегазовых объектов

Для возведения монолитных конструкций фундаментов под колонны зданий, под оборудование следует использовать преимущественно разборно-переставные опалубки, конструкции которых дают возможность повторного их применения и максимального использования инвентарных элементов. Опалубку устанавливают и закрепляют согласно разбивочным осям по заданным вертикальным отметкам. Крепление опалубки должно обеспечивать жесткость формы при воздействии на нее бетона с учетом работы вибраторов. При сборке опалубки выполняется пооперационный контроль. Смонтированная опалубка принимается по акту.

Арматурные работы при возведении фундаментов заключаются в установке готовых каркасов, укладке сеток и сборке каркасов из арматурных стержней. При возведении малообъемных фундаментов готовые сетки укладываются на бетонную подготовку, а для фундаментов значительных объемов используются пространственные каркасы.

До начала монтажа сборных фундаментов оси фундаментов переносятся с геодезической разбивки на дно котлована. Поверхность основания под фундаменты должна быть тщательно выверена и выровнена. Пример конструкции плитного железобетонного фундамента приведен на рис. 18.3.1.

Глава18.Технологияиорганизациястроительстваназемныхнефтегазовыхобъектов575

Работы, связанные с сооружением свайных фундаментов (рис. 18.3.2) под здания и сооружения, должны производиться строго в соответствии с проектом производства работ, учитывающим конкретные условия данной площадки. Выполнение указанных работ без соответствующего ППР не допускается.

-0,56

Рис. 18.3.2. Плитный железобетонный фундамент (1) под блочные устройства (2)

Установку сборных фундаментов следует производить, совмещая нанесенные на них риски с ориентирами, закрепленными на основаниях, или при помощи геодезических приборов. Фундаментные блоки устанавливаются на выровненный до проектной отметки слой песка по надежному не пучинистому грунту, не покрытому водой или снегом. Окончание монтажа фундаментов оформляется актом.

Рис. 18.3.3. Фундамент свайный железобетонный: а — установка блока на оголовник сваи; б — деталь сваи с обсадной муфтой в пучинистых грунтах; 1 — контур блока; 2 — проектная отметка забивки сваи; 3 — оголовник сваи; 4 — емкость, замоноличиваемая бетоном; 5 — емкость, заливаемая битумом или бетоном; 6 — обсадная муфта диаметром 530 мм; 7 — свая

Устройству свайных фундаментов в просадочных грунтах I типа должно предшествовать обязательное исследование грунтов путем бурения скважин и проходки шурфов. В случае выявления несоответствия грунтов принятым в проекте работы прекращаются до принятия решения проектной организацией.

Вне зависимости от способа устройства свайных фундаментов, предусмотренного проектом (буроопускные, опускные, буронабивные, бурообсадные и т. д.), пробуренные скважины должны быть ограждены или закрыты, а сроки установки в них свай должны исключать оплывание стенок скважин.

576 Часть TV. Технология и организация строительства нефтегазовых объектов

Для свайных фундаментов каждого основания здания или группы рядом расположенных блочно-модульных сооружений наземного объекта должны быть приведены полевые определения несущей способности свай статическими и динамическими нагрузками, а также испытания грунтов статическим зондированием и эталонной сваей.

При выполнении свайных фундаментов на вечномерзлых грунтах необходимо:

•обеспечивать соблюдение установленного расчетом теплового режима грунта основания, в том числе путем наблюдений за температурой грунтов в процессе строительства и эксплуатации сооружений;

•обеспечить защиту основания от увлажнения поверхностными стоками, а также от попадания жидкостей из инженерных коммуникаций объекта при аварийных ситуациях;

•при сдаче законченного сооружения эксплуатирующей организации передать ей план расположения станций наблюдения за температурой и программу дальнейших наблюдений;

•в актах освидетельствования скрытых работ необходимо отражать мерзлотно-грунтовые условия в период производства работ и способ погружения (устройства) свай.

При устройстве свайных фундаментов под здания и сооружения на вечномерзлых грунтах должны быть обеспечены:

•высокое качество материалов, используемых для приготовления бетона;

•подбор состава бетона, обеспечивающий созревание его в заданный срок, требуемые прочность, морозостойкость и водонепроницаемость.

Замораживание бетона до приобретения им проектных свойств не допускается. Распалубку при этом разрешается производить после достижения бетоном проектной прочности.

Контроль за производством работ и качеством бетона должен осуществляться на всех стадиях работ, начиная от контроля за качеством применяемых материалов и заканчивая уходом за уложенным бетоном. Контроль за температурным режимом в основании и за деформациями зданий и сооружений выполняется с помощью контроль- но-температурных скважин и нивелировочных марок на поверхности элементов фундаментов (ростверков). В процессе выполнения работ должны составляться акты на скрытые работы.

При строительстве на вечномерзлых грунтах полная расчетная нагрузка свай разрешается только после достижения расчетного температурного режима грунта.

Глава18.Технологияиорганизациястроительстваназемныхнефтегазовыхобъектов577

18.4. НАЗЕМНЫЙ ЦИКЛ. ОБЩЕСТРОИТЕЛЬНЫЕ РАБОТЫ

18.4.1. Общие положения Производство общестроительных работ наземного цикла зданий

исооружений наземного нефтегазового объекта включает в себя:

•монтаж металлических конструкций;

•монтаж сборных железобетонных конструкций;

•монтаж ограждающих конструкций;

•бетонные работы;

•монтаж блочных устройств;

•отделочные работы;

•устройство полов;

•устройство кровель.

Указанные работы следует выполнять в соответствии с рабочим проектом объекта при соблюдении требований соответствующих стандартов, глав СНиП, правил техники безопасности и пожарной безопасности в строительстве, а также требований государственного надзора.

Началу работ по возведению надземной части зданий предшествуют следующие работы:

•планировка путей движения грузоподъемных кранов, трамбовка рыхлого грунта;

•обозначение подготовленными знаками опасных зон производства работ;

•окончание работ нулевого цикла.

Выполнение работ следует производить по утвержденному ППР,

вкотором предусмотрены:

•последовательность установки конструкций;

•мероприятия, обеспечивающие требуемую точность установки конструкций;

•пространственную неизменяемость конструкций в процессе их установки в проектное положение;

•контроль устойчивости частей зданий в процессе возведения. Запрещается начинать работы по возведению надземной части

зданий и сооружений до полного окончания устройства подземных конструкций и коммуникаций и обратной засыпки котлованов и пазух с уплотнением грунта до плотности его в естественном состоянии или заданной проектом.

Конструкции надлежит устанавливать в проектное положение по принятым ориентирам (рискам, штырям, упорам, граням и т. д.). Конструкции, имеющие специальные закладные или другие фиксирую-

578 Часть IV. Технология и организация строительства нефтегазовых объектов

щие устройства, устанавливаются по этим устройствам. Устанавливаемые монтажные элементы до расстроповки должны быть надежно закреплены. При производстве работ осуществляется производственный контроль качества строительно-монтажных работ, по окончании работ осуществляется приемочный контроль.

18.4.2. Монтаж металлических конструкций

При возведении каркаса здания необходимо соблюдать следующую очередность и правила установки конструкций.

При поэлементном монтаже:

•установить первыми в каждом ряду на участке между температурными швами колонны, между которыми расположены вертикальные связи, закрепить их фундаментными болтами, а также расчалками, если они предусмотрены в ППР;

•раскрепить первую пару колонн связями и подкрановыми балками, в зданиях без подкрановых балок — связями и распорками;

•установить после каждой очередной колонны подкрановую балку или распорку;

•установить и раскрепить распорками и связями ригели (фермы) покрытия;

•балки путем подвесного транспорта следует устанавливать вслед за конструкциями, с которыми они должны быть закреплены.

При монтаже блоками:

•собрать, установить и выверить блоки, включающие колонны, вертикальные связи, подкрановые балки и тормозные конструкции;

•установить последующие блоки с временными вертикальными связями, закрепляя их с ранее смонтированными блоками подкрановыми балками или распорками.

Устанавливаются блоки конструкций покрытия, начиная с блока,

вкотором расположены горизонтальные связи между ригелями.

18.4.3.Монтаж сборных железобетонных конструкций

Монтаж сборных железобетонных конструкций зданий, как правило, производится поэлементно.

Установка стропильных балок в вертикальной плоскости выполняется путем выверки их геометрических осей на опорах относительно вертикали. Выверку подкрановых балок по высоте следует производить по наибольшей отметке в пролете или на опоре с применением прокладок из стального листа. В случае применения пакета прокла-

Глава18.Технологияиорганизациястроительстваназемныхнефтегазовыхобъектов579

док они должны быть сварены между собой, а пакет приварен к опорной пластине.

Установка плит перекрытий выполняется по разметке на опорных балках, определяющей их проектное положение. Установка плит покрытия производится по закладным деталям в полке стропильных балок. Плиты перекрытия укладываются на слой раствора толщиной не более 20 мм, плиты покрытия — насухо.

Стеновые панели устанавливаются по закладным деталям на железобетонных колоннах или заранее размеченным рискам на стропильных колоннах. Выверка панелей должна производиться в плоскости стены и в вертикальной плоскости. После проверки правильности установки конструкций и приемки соединений элементов в узлах сопряжений производится замоноличивание стыков.

Приемку законченных бетонных и железобетонных конструкций оформляют актом по установленной форме.

18.4.4. Монтаж ограждающих конструкций

Стены вертикальной и горизонтальной разрезок монтируются, как правило, с их предварительной укрупнительной сборкой в так называемые «карты». При соответствующем технико-экономическом обосновании допускается поэлементный монтаж. Укрупнительную сборку панелей стен в «карты» необходимо выполнять на стендах в зоне действия основного монтажного крана.

Установка «карт» и панелей в плане и по высоте выполняется путем совмещения установочных рисок, нанесенных на монтируемых и опорных конструкциях. Верх панелей выверяется относительно разбивочных осей. До установки панелей в вертикальные и горизонтальные стыки укладываются уплотняющие прокладки. При приемке стен проверяются надежность закрепления панелей, отсутствие повреждений, зыбкости. Промежуточному контролю подлежит теплоизоляция стыков между панелями.

Стыки покрытия из металлических панелей, не имеющих гидроизоляционного ковра, следует герметизировать металлическими нащельниками, при этом борта верхней обшивки панелей по всей длине должны иметь высоту не менее 60 мм.

18.4.5. Бетонные работы

Дозирование компонентов при приготовлении бетонной смеси следует производить по массе. Допускается дозирование добавок, вводимых в бетонную смесь в виде водных растворов, по объему воды. Заполнители для бетонов применяются фракционированными и мыты-

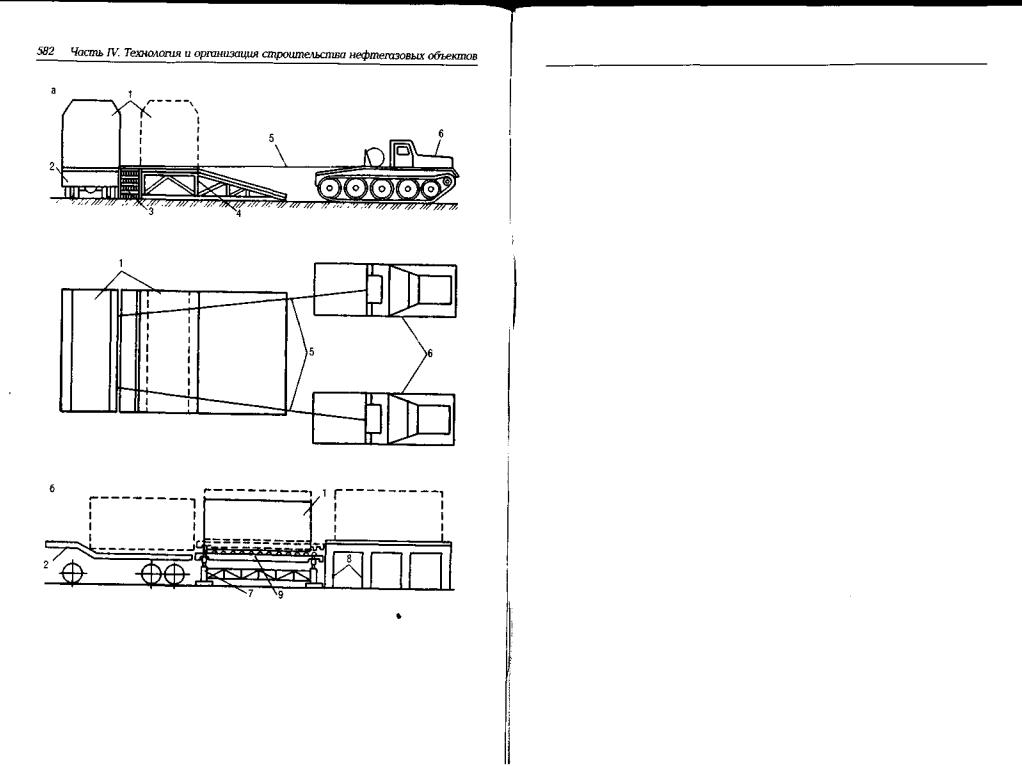

Рис. 18.4.2. Схемы транспорта, погрузки, разгрузки и монтажа блочных устройств: а — надвижка трелевочным трактором по инвентарной эстакаде; б — эстакада с изменяемыми высотой и углом наклона; 1 — блок; 2 — трейлер; 3—шпальная клетка; 4 — инвентарная эстакада; 5 — трос;6 — трелевочный трактор; 7 — пространственная ферма эстакады с домкратными устройствами; 8 — фундамент; 9 — роликовый стол

Глава18.Технологияиорганизациястроительстваназемныхнефтегазовыхобъектов583

При устройстве кровли из полимерных составов типа «Кровлелит» и «Вента» их необходимо наносить агрегатами высокого давления, обеспечивающими необходимую плотность, равномерную толщину слоя и прочность сцепления покрытия с основанием не меньше 0,5 МПа.

18.4.7. Монтаж блочных устройств

Основные принципиальные конструктивные схемы блочных устройств наземных нефтегазовых объектов приведены на рис. 18.4.1.

Выбор методов и определение последовательности монтажа блочных устройств на фундаменты производится в составе ППР, при этом следует предусматривать, как правило, «монтаж с колес».

Установку блочных устройств на фундамент следует производить

сучетом следующих требований:

•главные и строительные оси блочных устройств должны быть при монтаже совмещены с одноименными осями фундаментов;

•контроль установки блочных устройств на фундамент должен выполняться с помощью теодолитов, створофиксаторов или других геодезических приборов.

Примерные схемы транспорта, погрузки, разгрузки и монтажа блочных устройств представлены на рис. 18.4.2.

18.5. НАЗЕМНЫЙ ЦИКЛ. МОНТАЖ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ

18.5.1. Подготовка к производству монтажных работ

В основу организации монтажных работ должен быть положен принцип ведения строительства поточно-совмещенным методом с распределением общего объема работ на параллельно выполняемые работы на отдельных сооружениях — захватки.

Совмещенный график производства работ, взаимоувязывающий сроки строительной готовности, производства монтажных работ, испытаний и пусконаладочных работ, разрабатывается в составе ППР на комплекс работ по сооружению объекта.

Комплекс работ по монтажу технологического оборудования и трубопроводов включает в себя следующие виды работ:

•подготовительные;

•монтажные;

•сборочно-сварочные;

•изоляционные;

•испытания металлоконструкций.
