Часть V. Управление нефтегазостроительными проектами |
нием структурного подразделения, ответственного за реализацию функций инжиниринга. Дополнительным аргументом в пользу включения инжиниринга в состав функций управляющей компании является необходимость проведения постоянных технологических исследований, направленных на выявление новых технологических решений и принятие решение об их внедрении в рамках развития объекта.

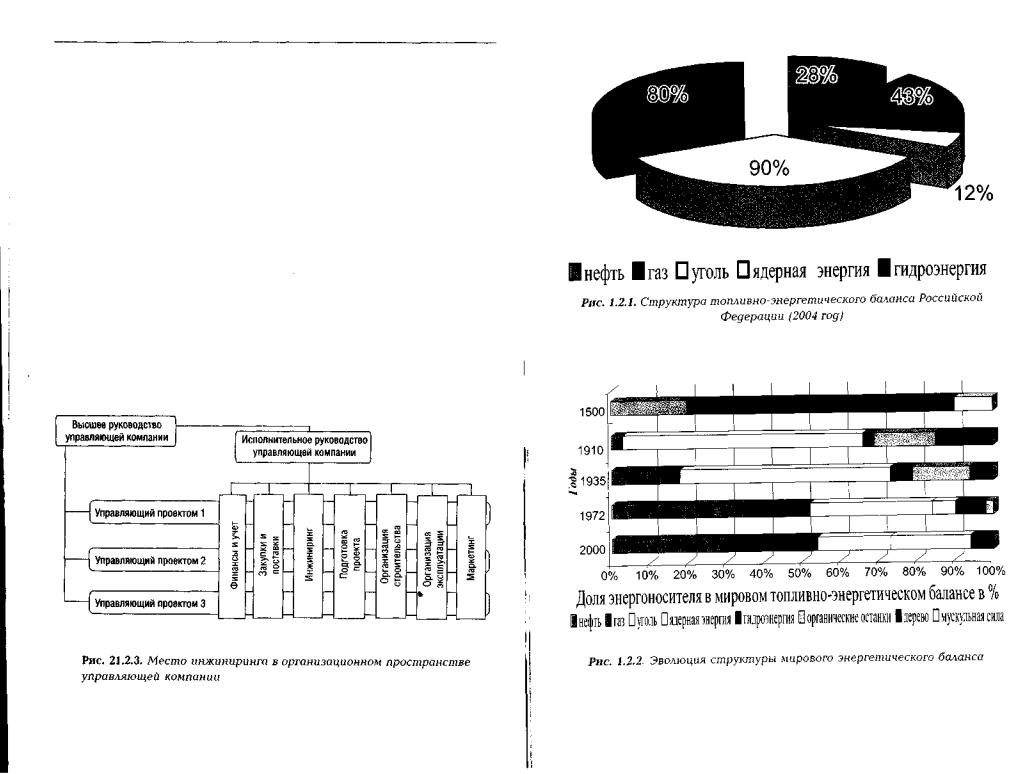

Включение функции инжиниринга в состав сферы деятельности управляющей компании требует организационных решений, согласовывающих эти функции как с функциональным, так и с проектным разделениемтруда. На рис. 21.2.3 показано место инжиниринга в организационномпространстве проектно-ориентированнойуправляющей компании, осуществляющей разработку и реализацию нефтегазовых трубопроводостроительных проектов.
Таким образом, инжиниринг рассматривается как одна из функциональных областей каждого проекта. Структурное подразделение, отвечающее за реализацию функций инжиниринга, находится в двойном подчинении исполнительному функциональному руководству компании, а также управляющим проектами. Такая ситуация является типичной для многих проектно-ориентирован- ных компаний, использующих матричные организационные структуры.
Рис. 10.2.1. Газоперекачивающие агрегаты ГПА — 16 «Урал» на КС

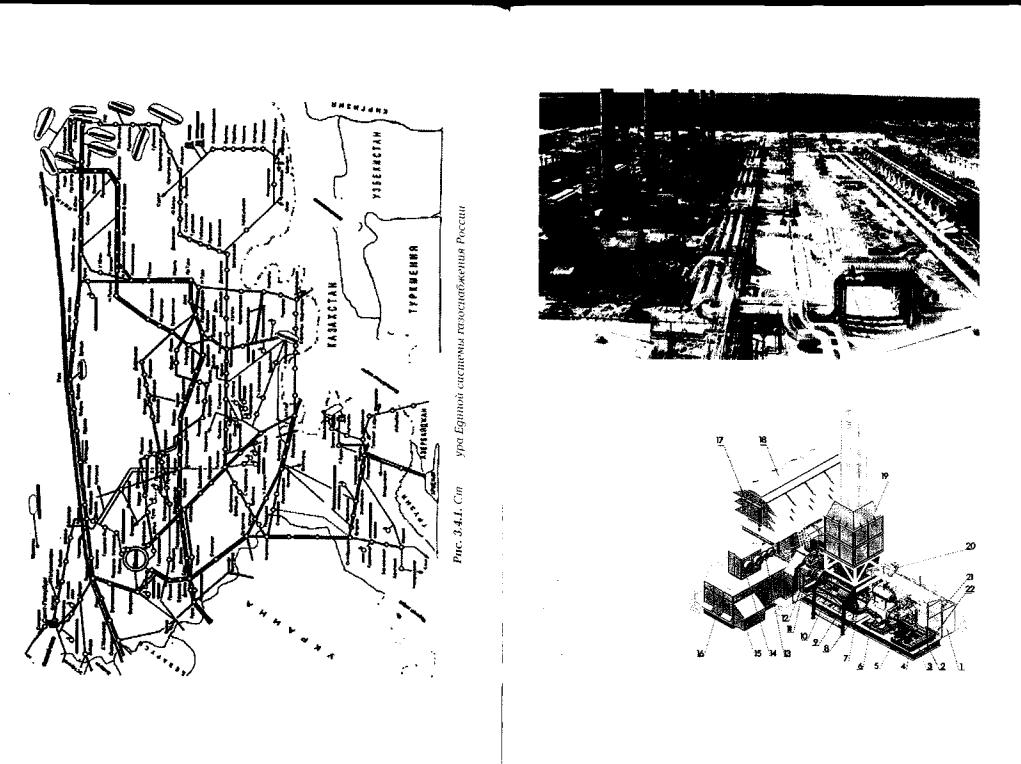

РИС. 10.2.2. Принципиальная схема газоперекачивающего агрегата на примере блочноконтейнерного ГПА серии Урал: 1 — контейнер турбоблока; 2 — рама ЦЕН (центробежного нагнетателя!; 3 — маслобак
I ЦВМ;4— СтоЖаСГУ;
5—кран-балка;6 —ЦБН;
7 — выхлопная улитка;
8 —рамаГТУ (газотурбинного устройства); 9 — опоры выхлопа; Ю—ГТУ; 11 —кран шаровой трехходовой;
12—систе^юохлаждения ГТУ;13—ЛВО(аппарат вояд\итогоохлаждения!ГТУ; 14—ЛВСЦЕН;
15 — фильтр},i топливпою и пускового газа; 16 — блок обеспечения 3 А б м.; 17 — система подогрева цикювого воздуха:
18—трактвсасаВОУ !возд\хоочистительного устройства!: 19 — тракт вых.\опа;20—система охлаждениятрансмиссии; 21 — система вентиляции контейнера; 22 — система обогрева контейнера
