Замедляющие системы

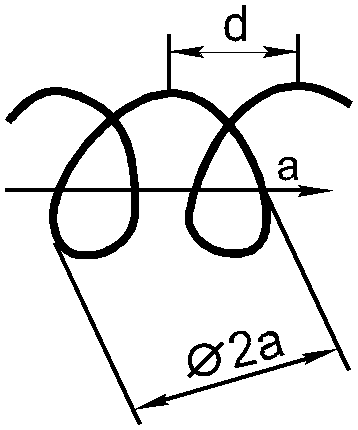

Одна из первых практически используемых систем - спиральный волновод.
Замедление за счет того, что вдоль проводника бегущая волна тока распространяется со скоростью близкой к скорости света, но проекция на ось дает скорость ниже скорости света.
Коэффициент замедления, как видно из рисунка:
Кзам = 1/sinα (3.24)
α - угол намотки спирали, АВ - путь вдоль провода, АС- расстояние по оси волновода.
Из этого выражения следует, что Кзам не зависит от частоты (нет дисперсии).
Формула (3.24) справедлива, если λ0 ˂ d, иначе волна «перескакивает» с витка на виток.
Строгая теория - много сложнее.

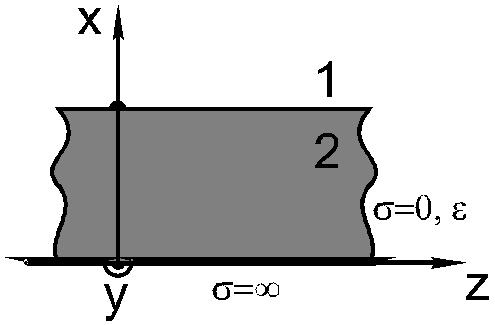

Диэлектрическая замедляющая система.
1 - вакуум.
2 - немагнитный диэлектрик.
Сделаем предположения:
1. Длина волны в волноводе λВ ˂ λ0 , h ˂ β0..
2. Система бесконечно протяженна вдоль *y и z.
3. Исследуется гармоническая волна, распространяющаяся вдоль z.
Вектор Н - имеет одну составляющую неизменную вдоль y: , силовые линии - бесконечные нити параллельные оси y.
Исследуем поле в вакууме: , решение ищем в виде:,
тогда: , , где р - аналог поперечного волнового числа в полых волноводах.
Общее решение: .
Поле не может бесконечно возрастать, т.е. В=0 и .
Замедленная волна является поверхностной, амплитуда убывает по экспоненте при удалении от границы раздела.
Чем меньше υф (меньше λв), тем больше р и поле сильнее «прижимается» к направляющей системе.
Составляющие Е найдем из первого уравнения Максвелла: .
Вычисляем ротор в декартовой системе координат:
Полученная волна – Е – типа, у которой Пz - чисто действительная, Пx - мнимая.
Поле во 2-й среде , решение в виде:, причемh - одно и то же в 1-й и 2-й среде (единый волновой процесс).
Общее решение: .
С и D следует выбирать граничных условий при x = a, x = 0.
На поверхности идеального проводника: должна обращаться в ноль, то есть:D=0 и .
Остальные составляющие:
Используем граничные условия на границе раздела вакуум - диэлектрик при х=а .
Подставляем выражения:
Чтобы система имела отличные от нуля решения, ее определитель должен обращаться в ноль, т.е.:
,
или в безразмерном виде: (3.25)
Уравнение (3.25) - дисперсионное уравнение замедляющей системы.
Чтобы определить q и p следует использовать: (3.26)
Уравнение (3.26) описывает окружности радиуса: .
Пересечение кривых - решение; первый индекс - номер корня, второй - поле однородно по y.
Е10 - низший тип волны существующей при любой частоте и толщине слоя диэлектрика:
.
Одноволновой режим вплоть до R = π значения (для волн Е-типа), т.е.: .

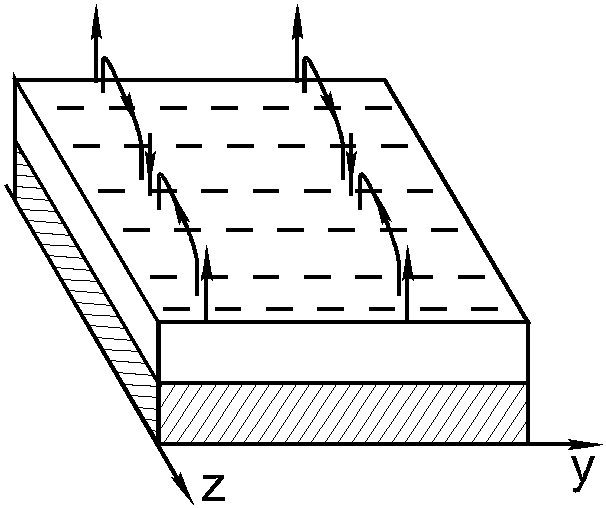

Структура для Е10:
Отношение касательных к границе раздела - составляющих Е и Н называют поверхностным сопротивлением:
.
Величина ZсЕ - чисто мнимая (реактивное, индуктивное по характеру сопротивление), т.е. отсутствует средний за период поток энергии вдоль оси х.
Вывод для вол Н-типа аналогичен и для них , и для самой низшей волны, т.е. реальный одномодовый диапазон для всех типов волн .
Следует отметить, что в качестве линий замедленных волн можно использовать любые системы с реактивным поверхностным сопротивлением.
Существует много способов создания реактивного поверхностного сопротивления, например:
Каждая канавка подобна отрезку линии длиной d.
Если d ≤ λ /4, то сопротивление чисто мнимое и имеет характер L. Если (S+t) ˂˂ λ, то можно пренебречь влиянием тонких перегородок и полагать, что вблизи поверхности имеется плоскость с реактивным сопротивлением.
Структура почти такая же, как у диэлектрика с металлом и υф ˂ υф0.
Такие замедляющие системы обычно используют как элемент антенных систем:
.
Свернутая в трубочку - антенна на луноходе, обратная - диафрагмированный волновод.
