Анализ комбинационных дискретных устройств, построенных на бесконтактных элементах
Анализ комбинационных дискретных устройств, построенных на бесконтактных элементах, проводится в соответствии с методикой, изложенной в 4.1.
Отметим, что наиболее просто получить первоначально модель автомата можно в виде логических формул. При этом удобно анализ проводить от выходов ко входам. В этом случае этап 4 методики анализа, изложенной в 4.1, следует проводить в таком порядке.
Производится обозначение промежуточными переменными выходов всех внутренних логических элементов. К внутренним элементам относятся все элементы, кроме выходных, с которых снимаются выходные сигналы
z1,z2, …,zm.
Определяются логические формулы, описывающие значения сигналов на каждом выходе дискретного устройства с учетом введенных промежуточных переменных и функций, реализуемых логическими элементами.
Определяются логические формулы, описывающие значения сигналов (промежуточные переменные) на выходах внутренних элементов с учетом логических функций, реализуемых этими элементами.
Путем последовательной подстановки в формулы, полученные по п.2, значений промежуточных переменных, полученных по п.3, до полного их исключения, определяются логические формулы, описывающие функционирование заданного дискретного устройства.
Полученные логические формулы, связывающие входные и выходные сигналы, приводятся к ДНФ, а затем к СДНФ и, если нужно, строится таблица состояний (соответствия) и получается символическая форма условий функционирования ДУ.
Изложенную методику рассмотрим на примерах.
П р и м е р 1. Получить условия работы комбинационного автомата, изображенного на рис.4.1, в виде логических формул, таблицы состояний и символической формы.
По функциональной схеме (см. рис.4.1) определяем, что дискретное устройство построено на бесконтактных логических элементах, входами являются «Вход 1», «Вход 2», «Вход 3», «Вход 4», а выходами – «Выход 1», «Выход 2», «Выход 3», которые обозначим x1,x2,x3,x4иz1,z2,z3соответственно.
Изучение логических элементов D1-D10, на которых реализован автомат, показывает следующее.
Элементы D1,D2,D3,D8 иD9 производят формирование, усиление или повторение сигнала. Это устанавливается по символу функции, который помещен в основном поле условного обозначения этих элементов. Следовательно, эти элементы выполняют логическую функцию повторения, являются вспомогательными и при анализе могут быть исключены. Другие элементы схемы автомата –D4,D5,D6,D7,D10, как можно судить по символам функций, выполняют логические функции И-ИЛИ-НЕ (D4), НЕ (D5,D10), И (D6), ЗАПРЕТ-НЕ (D7). Исключим из анализа вспомогательные элементыD1,D2,D3,D8 иD9; выходы внутренних элементовD4,D5,D7 обозначим буквами (промежуточными переменными)a1,a2,a3и построим упрощенную функциональную схему (рис.4.2).
Для несложных комбинационных автоматов упрощенная функциональная схема может не строится, а соответствующие исключения и обозначения делаются непосредственно на функциональной схеме.
По упрощенной функциональной схеме (рис.4.2) запишем логические формулы, описывающие сигналы на выходах:
Определим логические формулы, описывающие сигналы на выходах внутренних элементовD4,D5,D7:
Последовательно подставляя в выражение для z1,z2,z3значенияa1,a2,a3и произведя преобразования, получим условия работы ДУ в ДНФ:
Приводим условия работы ДУ к СДНФ методом домножения на недостающую переменную:
Проведя необходимые преобразования, получим:
Условия работы ДУ приводить к СДНФ лучше через ОК. Так, например, для перейдем к ОК и затем к наборам при базеx1÷x4
Теперь переходим к СДНФ:
Строим таблицу состояний на 4 входных сигнала и 3 выхода. Выбираем базу x1x2x3x4, т.е. присваиваем входамx1,x2,x3,x4веса 23, 22, 21, 20. Таблица состояний представлена в виде табл.4.1.
Из таблицы состояний очевидны рабочие и запрещенные весовые состояния (наборы) для каждого выхода. Поэтому непосредственно из таблицы получаем символическую форму записи условий работы ДУ:
При решении инженерных задач анализа комбинационных ДУ, как правило, СДНФ и таблицы состояний не получают, а от ДНФ условий работы сразу переходят к символьной форме записи, используя метод обобщенных кодов (решетки соседних чисел).
Выберем базу x1,x2,x3,x4и по полученным ДНФ запишем условия работы для каждого выхода в обобщенных кодах:
По решетке соседних чисел или перебором вместо «–» 0 и 1 получим рабочие числа. Проведя упрощения по закону повторения, получим символическую форму условий работы ДУ в сокращенном виде – только рабочие весовые состояния. Остальные (до полного перебора от 0 до 15) являются запрещенными.
Таблица 4.1
Входные сигналы |
Выходные сигналы |
ВС | |||||
23 |
22 |
21 |
20 | ||||
x1 |
x2 |
x3 |
x4 |
z1 |
z2 |
z3 | |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
2 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
3 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
4 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
5 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
6 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
7 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
8 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
9 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
10 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
11 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
12 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
13 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
14 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
15 |
П р и м е р 2. Определить условия работы бесконтактного ДУ (рис.4.3), являющегося частью блока 15Я89-1.
Заданная функциональная схема является весьма простой, вспомогательных элементов не содержит, поэтому упрощенной схемы строить не нужно. Не нужны также промежуточные переменные.

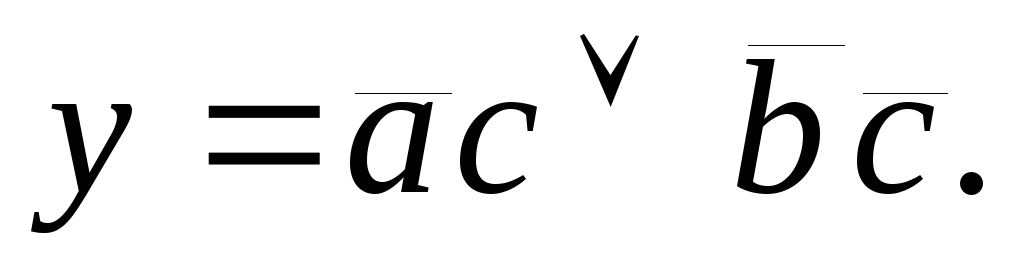

Запишем последовательно по схеме условия прохождения сигналов. В результате получим функцию, которую реализует данное БДУ:
Перейдем к символической форме при базе a,b,cс использованием решетки соседних чисел:
Анализ закончен. Полученный результат говорит о том, что сигнал (1) на выходе появляется в следующих случаях:
–отсутствие на входах сигналов a,b,c(выход);
–присутствие на входе сигнала c(выход);
–присутствие на входах сигналов b,c(выход);
–присутствие на входе сигнала a(выход);
Именно так и работает устройство в блоке 15Я89-1.
