.pdfТЕПЛОВОЗ ТЭП70 БС. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4.11.5.25. Выключатель ВПУ-011БЕ ( рис.90)
Выключатель состоит из металлического корпуса 1, разделенного перегородкой на два отсека, в одном из которых расположен контактный блок, в другом - механизм мгновенного действия. В верхней части корпуса в отверстие перегородки пропущен приводной вал 11, на внешнем конце которого установлен рычаг 3 с роликом. На внутреннем конце вала, выступающем в отсек механизма мгновенного действия, закреплен поводок 10. В торцевом отверстие держателя 17, ход которого ограничивается упорами кор-
пуса, вставлен с возможностью перемещения капроновый толкатель 16, подпружиненный цилиндрической пружиной 15. Толкатель снабжен наклонными поверхностями, соединяю-
щимися под углом и взаимодействующими со скобой 18, жестко закрепленной на ведомом валу 19. В контактном отсеке корпуса закреплена изоляционная колодка 9 с неподвижными контактами 7 и винтами 8 для подсоединения проводов. На конце ведомого вала закреплен контактный рычаг 2, в окнах которого установлены подвижные мостиковые контакты 6,
электрически изолированные друг от друга и подпружиненные цилиндрическими пружина-
ми 5. Изменение рабочего хода (справа, слева ) обеспечивается упором 14, установленным на направляющей втулке 13 с возможностью изменения угла установки и фиксации в задан-
ном положении программным винтом 4. В исходном положении толкатель фиксирует ведо-
мый вал и контактный рычаг в крайнем положении. При воздействии на рычаг 3 внешнего усилия поворачивается приводной вал с поводком, причем толкатель, набегая на скобу од-
ной наклонной поверхностью, взводит цилиндрическую пружину. После того как толкатель перейдет через скобу, происходит мгновенное срабатывание контактной системы. Выключа-
тель с приводом рычаг с роликом - с самовозвратом. Возврат системы после снятия усилия с рычага 3 происходит под действием возвратной пружины. Выключатель поставляется с ра-
бочим ходом вправо, с роликом на 1 ступени. Для получения рабочего хода влево необходи-
мо отпустить программный винт 4, затем приводным рычагом 3 перевести его в другое крайнее положение и затянуть винт. Отпустить гайку приводного рычага и установить его на нужный угол, согласовав с направлением движения управляющего упора. Управляющий упор рабочего механизма должен обеспечивать рабочий ход ролика выключателя 14 .
Техническая характеристика путевых выключателей ВПУ-011БЕ приведена в таблице 41
ТЭП70А.00 РЭ |
203 |
204 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ |
|
||
|
|
Таблица 41 |
|
|
|
|
|
|
|
|
|
Наименование |
|
Значение |
|
|
|
|
|
|
|
Род тока |
|
постоянный |
|
|
Номинальный ток, А |
|
16 |
|
|
Контакты |
|
1”з” + 1”р” |
|
|
Коммутационная износостойкость, |
|
2 106 |
|
|
циклов ВО |
|
|
|
|
|
|
|

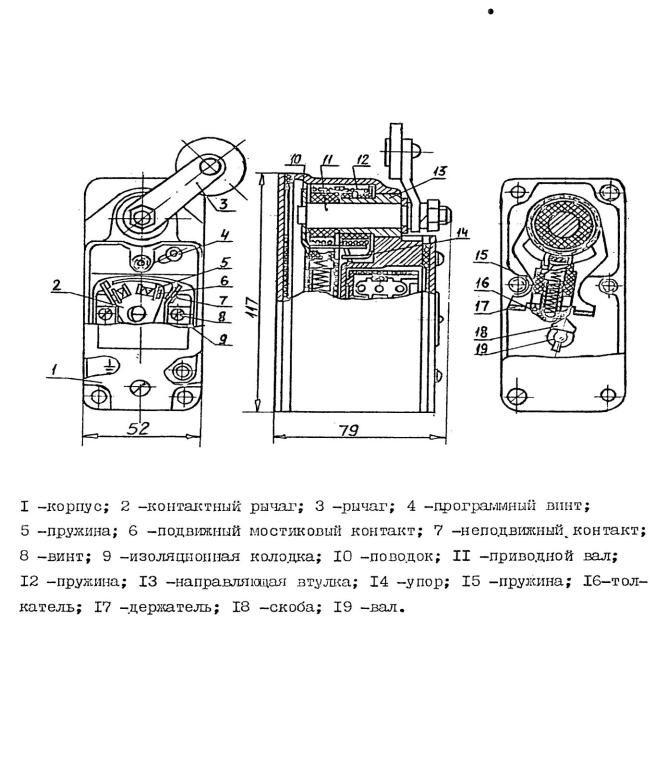

Рисунок 90 – Выключатель путевой ВПУ-011БЕ
204 |
ТЭП70А.00 РЭ |
ТЕПЛОВОЗ ТЭП70 БС. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4.11.5.26.Выключатели путевые ВПК-2110Б, ВПК-2112Б
Выключатели путевые ВПК-2110Б и ВПК-2112Б ( рис.91) предназначен для коммутации электрических цепей блокировки.
Конструкция выключателя ВПК-2112 представляет собой корпус в котором размещены контактная система 3 с подвижными 5 и неподвижными 4 контактами мостикового типа. Выключатель ВПК-2110Б отличается от выключателя ВПК-2112Б
отсутствием рычага с роликом.
Возврат контактной системы в исходное положение осуществляется возвратной пружиной.
Техническая характеристика путевых выключателей приведена в таблице 42.
Таблица 42
Наименование |
Значение |
|
|
Род тока |
постоянный |
Номинальное напряжение, В: |
|
для ВПК-2112Б |
110 |
для ВПК-2110Б |
110 |
Номинальный ток, А |
10 |
Контакты: ВПК-2112Б |
1”З”; 1”Р” |
ВПК-2110Б |
1”3”; 1”Р” |
Масса, кг ВПК-2112Б |
0,3 |
ВПК-2110Б |
0,3 |
|
|
ТЭП70А.00 РЭ |
205 |
206 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ |

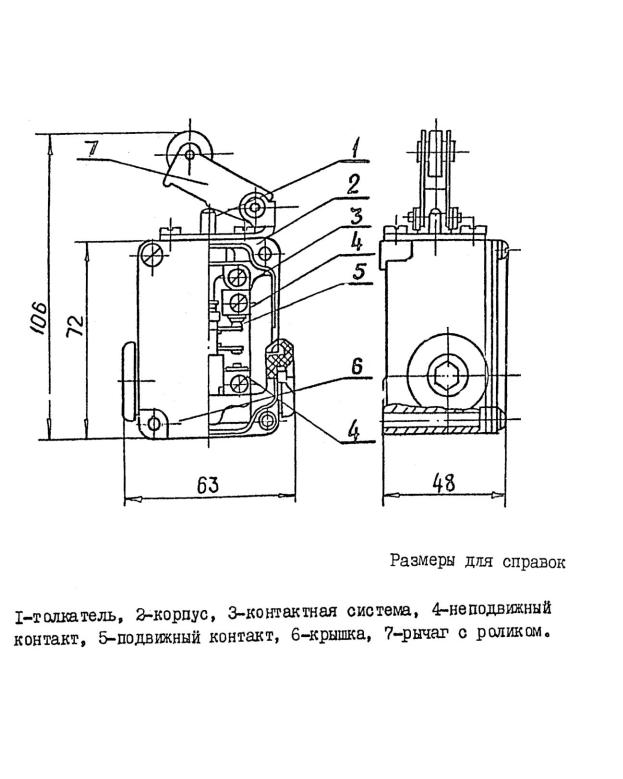

Рисунок 91 – Выключатель путевой ВПК-2112УХЛ3
206 |
ТЭП70А.00 РЭ |
ТЕПЛОВОЗ ТЭП70 БС. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4.11.5.27.Колодка клеммная КП-10УХЛ3
Колодка клеммная КП-10 предназначена для подсоединения проводов при монтаже электрических цепей тепловоза.
Колодка ( рис.92 ) представляет собой панель 1, в шестигранные гнезда которой вставляются контактные болты 2 для подсоединения наконечников проводов. Болты закреплены гайками 5 с шайбами 3.4. На концах панели имеются выступы ( лапки ) с
отверстиями для крепления колодки.
Техническая характеристика клеммной коробки приведена в таблице 43.
Таблица 43
Наименование |
Значение |
|
|
Номинальное напряжение, В |
110 |
Номинальный ток, А |
20 |
Количество контактных зажимов, шт |
10 |
Масса, кг |
0,25 |
|
|
ТЭП70А.00 РЭ |
207 |
208 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ |

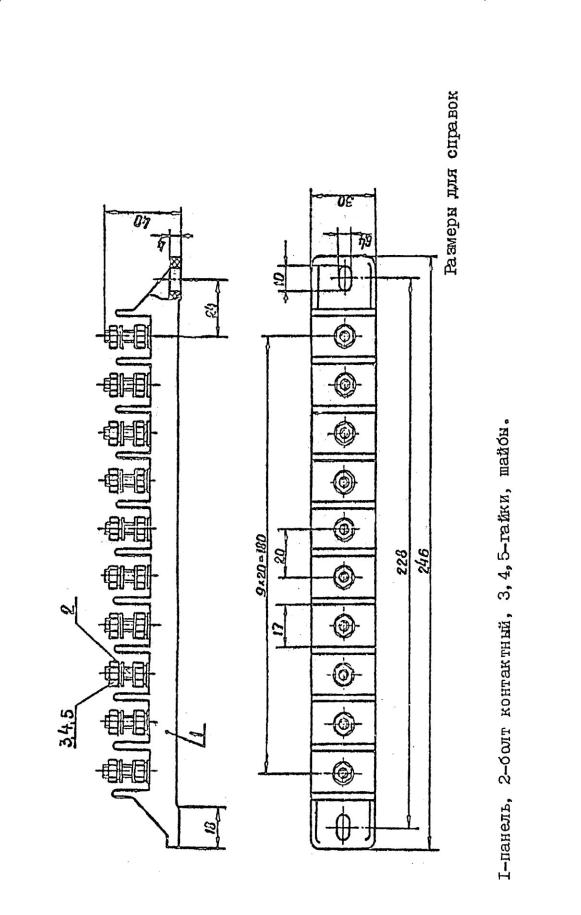

Рисунок 92 – Колодка клеммная КП-10
208 |
ТЭП70А.00 РЭ |
ТЕПЛОВОЗ ТЭП70 БС. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4.11.5.28.Соединение МВС (Рис. 93)
Межвагонное высоковольтное соединение МВС предназначено, для централизо-
ванного электроснабжения цепей отопления пассажирских вагонов.
Технические данные приведены в таблице 44
Таблица 44
Наименование |
Значение |
|
|
Номинальное напряжение, В |
3000 |
Максимальное напряжение, В |
|
постоянного тока |
4000 |
переменного тока |
3600 |
Номинальная сила тока, А |
800 |
Режим работы |
продолжительный |
Масса, кг, не более |
32 |
|
|
Высоковольтное соединение состоит из розетки высоковольтной МВС-О-Р185-
4000/800, холостого приемника МВС-Х-4000, кронштейна кабеля и штепселя с кабелем МВС-Ш185/4,25-4000/800
а) Розетка высоковольтная в соответствии с рисунком 93 состоит из корпусов 12 и 18,
крышек 1 и 3, замка 8. В нижней части корпуса 12 гайками 10 через уплотнительную резиновую прокладку закреплена крышка II. Отверстия под крышкой II предназначено для обслуживания розетки.
На корпусе 18 закреплен изолятор, в котором расположено гнездо. На хвостовике гнезда закреплена колодка 13, на которой при помощи прижимов 14, болтов 15, винтов 16
и контровочных гаек 17 крепят кабели вагона и штепселя 4. Крышка 3 блокируется в двух положениях ключом 2.
При вставленном штепселе 4 выпадение штепселя из гнезда предотвращает упор 5,
закрепленный на крышке 3. При отсутствии штепселя 4 - крышка 3 закрывает внутрен-
нюю полость розетки. На внешней стороне розетки расположен болт заземления 9. Розет-
ку монтируют на раме локомотива при помощи двух болтов М20. Масса розетки - 14,2 кг.
ТЭП70А.00 РЭ |
209 |
210 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ |
Рисунок 93Межвагонное высоковольтное соединение МВС (На двух листах.Лист1)
210 |
ТЭП70А.00 РЭ |
ТЕПЛОВОЗ ТЭП70 БС. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Рисунок 93Межвагонное высоковольтное соединение МВС (Лист2)
ТЭП70А.00 РЭ |
211 |
212 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ |
б) Холостой приемник МВС-Х-4000 9 предназначен для крепления отключенного штепселя 4. Он предохраняет штепсель 4 от действия атмосферных осадков,
механических повреждений и является средством защиты от поражения электрическим током. Холостой приемник состоит из корпуса II, крышек 3 и 1, замка 8 и изолятора 10.
Холостой приемник монтируют при помощи двух болтов М16. На внешней стороне корпуса II расположен болт заземления 9. Внутри корпуса II установлен изолятор 10 с
упорной пружиной 6. Штепсель 4 фиксируется в пазах кольца 7 холостого приемника при помощи подпружиненных шариков. Дополнительно штепсель 4 крепится в корпусе II
упором 5, расположенным на крышке 3. Без штепселя 4 корпус 1 закрыт крышкой 3.
Крышка 3 блокируется в двух положениях ключом 2.
Масса холостого приемника - 4,3 кг.

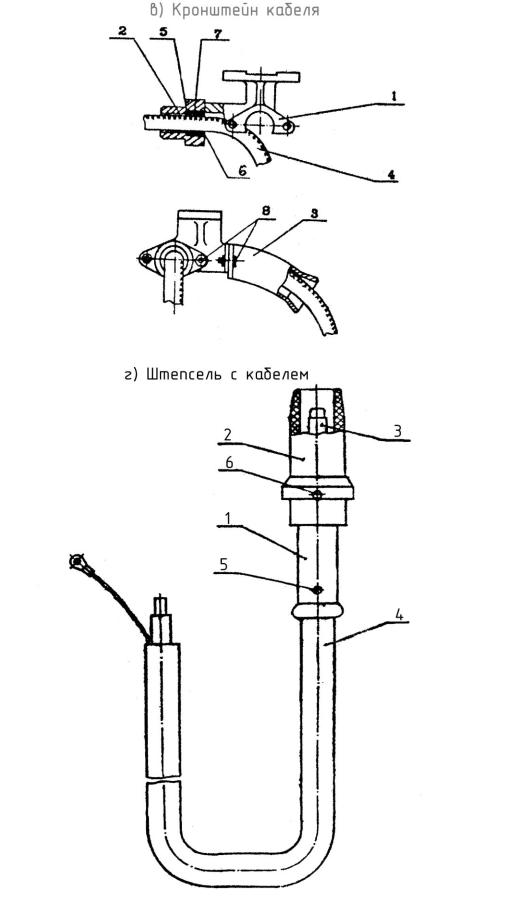

в) Кронштейн кабеля МВС поддерживает кабель в месте его поворота. Конфигурация кронштейна позволяет изгибать кабель под прямым углом и жестко фиксировать его в таком положении. Кронштейн кабеля состоит из корпуса 1, патрубков 2 и 3. Кронштейн монтируют на раме вагона при помощи двух болтов М16. Масса кронштейна - 1,75 кг.
г) Штепсель с кабелем МВС-Ш185/4,25-4000/800 предназначен для сочленения с розеткой соединения соседнего вагона. Штепсель состоит из корпуса 1, изолятора 2 с
контактом 3 и кабеля 4. Штепсель вставляют в розетку или в холостой приемник . Кабель
4 штепселя крепят в кронштейне . Масса штепселя с кабелем - 10,5 кг.
4.11.5.29.Регулятор напряжения вспомогательного генератора РНВГ-110-3-У3
(рис.94,95)
Регулятор РНВГ предназначен для стабилизации напряжения стартергенератора на тепловозе.
Конструктивно регулятор выполнен в блоке унифицированной конструкции (БУК),
который включает в себя металлический корпус со съемной крышкой и вмонтированные разъемы для двух сменных модулей: ячейки управления (ЯУ) и ячейки ключа (ЯК). В
крышке имеются прорезь для подступа к автомату включения регулятора и отверстия для индикаторов, сигнализирующих о нормальной работе ячейки управления и ключа. На внутренней стороне крышки приведена схема подключения регулятора к электрическим цепям тепловоза. Для обеспечения естественного конвективного теплообмена элементов регулятора с окружающей средой в корпусе выполнены вентиляционные отверстия. К
электрической схеме тепловоза регулятор подсоединяется через штепсельный разъем,
расположенный на нижней стороне регулятора.
