§1.8. Вскрытие месторождений общими внутренними траншеями со спиральной формой трассы.
При вскрытии месторождения общими внутренними траншеями спиральной формы трассы капитальные траншеи сооружают на бортах карьера, находящихся на своем предельном положении. С поверхности или с какого-либо рабочего горизонта по предельному положению контура карьера проходят первую траншею с уклоном, соответствующим принятому виду транспорта. При достижении траншеей основания первого уступа (при железнодорожном транспорте) её проходят на расстоянии 800 – 300 м в виде горизонтальной траншеи, образующей горизонтальную площадку от которой начинают развитие горных работ на горизонте.
Для вскрытия нового горизонта по предельному положению карьера на данном уступе проходят следующую наклонную траншею до основания нового уступа. Далее вскрытие происходит аналогичным образом.
При вскрытии спиральными траншеями горные работы на каждом новом горизонте начинают от разрезной траншеи, пройденной по предельному контуру карьера на данном горизонте, т.е. работы начинают в различных участках периметра карьера. Из-за этого нельзя одновременно вести разработку большого числа уступов. Подвигание фронта горных работ обычно развивается по веерной схеме с поворотным пунктом в точке примыкания горизонтальных путей данного горизонта к наклонным путям спиральной траншеи.
Вскрытие спиральными траншеями при железнодорожном транспорте обеспечивает одновременную работу трех-четырех рабочих уступов, что для карьеров большой производственной мощности не всегда достаточно. При увеличении глубины карьера и уменьшении его размеров в

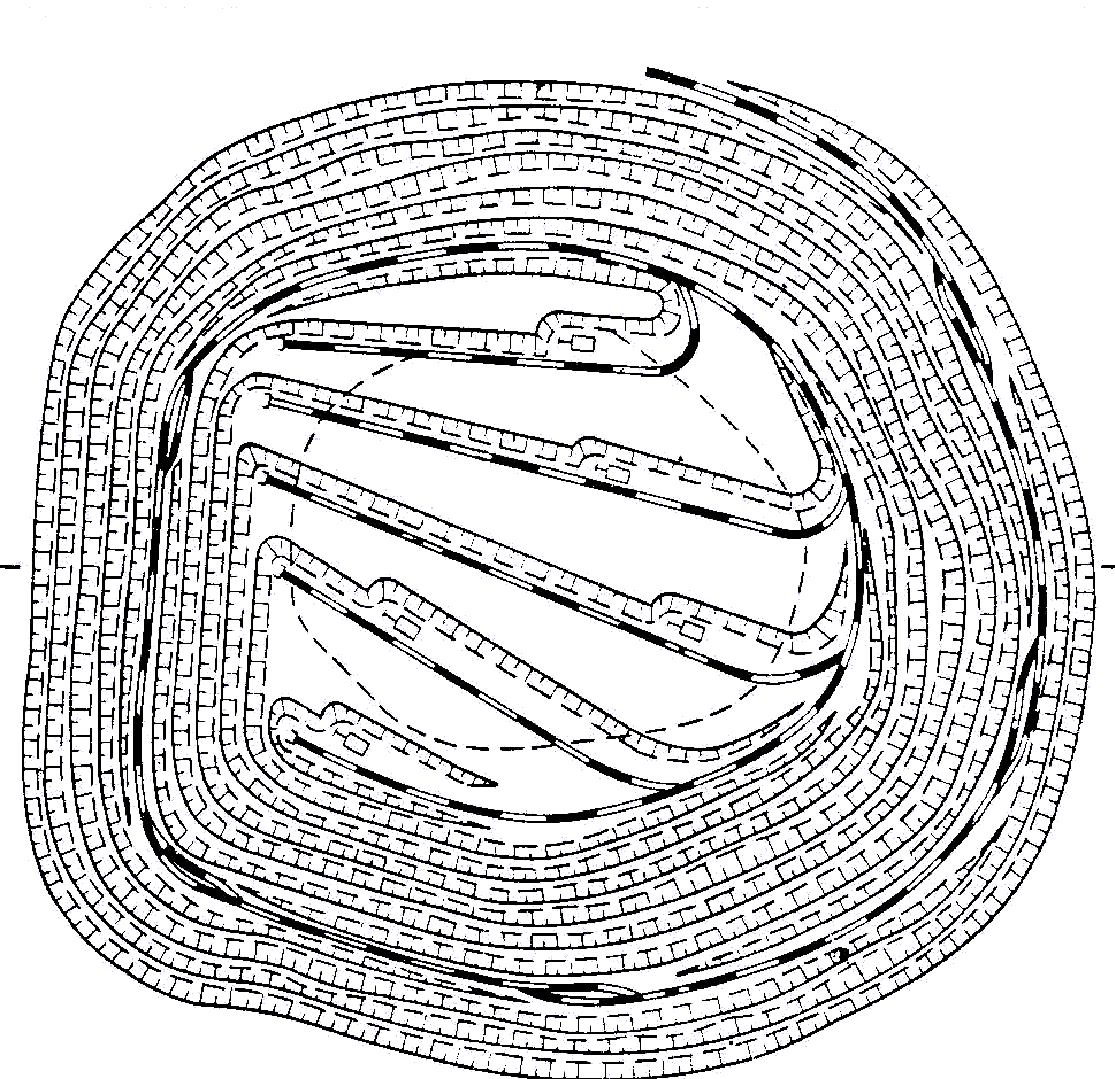

Cхема вскрытия общими внутренними траншеями спиральной формы.
плане снижается и число уступов в зоне одного витка спирали. В настоящее время при вскрытии месторождений спиральным траншеями широко применяют автомобильный транспорт , который может преодолевать более крутые подъемы, чем локомотивный транспорт и позволяет иметь одновременно в работе большое число уступов.
Автомобильный транспорт допускает вскрытие спиральными траншеями месторождений с ограниченными размерами в плане при относительно большой глубине карьеров, что исключено при железнодорожном транспорте.
Спиральные траншеи с железнодорожным транспортом применяют для вскрытия месторождений с большими размерами в плане, по форме приближающиеся к кругу.
Достоинства способа:
- непрерывность движения поездов без маневров на площадках, что позволяет увеличить пропускную способность карьерных путей;
возможность применения большегрузных вагонов и мощных локомотивов;
Недостатки:
жесткость условий применения;
невозможность одновременной работы на большом числе уступов, что ограничивает производственную мощность карьера;
необходимость осуществлять основные работы по вскрытию в начальный период эксплуатации карьера, для чего сразу требуется большое количество оборудования;
увеличения объема вскрытия в следствии наличия широких транспортных берм, опоясывающих иногда все борта карьера, что уменьшает глубину открытых работ, особенно при ограниченных размерах месторождения;
необходимость заложения спиральной траншеи по предельному контуру бортов карьера, что невозможно при недоразведанности месторождения.
