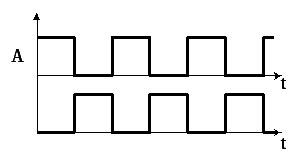

Логический элемент не, отрицание, инверсия
Часто бывает необходимо получить дополнения (инверсию) логического сигнала. Эту операцию выполняет инвертор. Эта схема имеет один вход и выход.
В алгебре логическое отрицание обозначается чертой над переменной. На электрических схемах отрицание обозначается кружком у соответствующего выхода или входа.
Всоответствии с американским электротехническим стандартом (ASCII) логические элементы изображают:
Комбинированные логические элементы
Для удобства и упрощения проектирования, а также изготовления цифровых систем используются множество элементов, которые в себе объединяют несколько базовых функций.
логическое сложение с отрицанием
(N –Или – не, где N – количество входов элемента)
Э
A |
B |
Q |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
Элемент логического умножения с отрицанием
(N – И – Не, где N – количество входов элемента)
В соответствии с правилом де Моргана этот элемент так же обладает свойством функциональной полноты.
A |
B |
Q |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
элемент или - исключающее с отрицанием
(N – ИЛИ – исключающее – НЕ, где N – количество входов элемента)
Так же обладает свойством функциональной полноты.
A |
B |
Q |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |

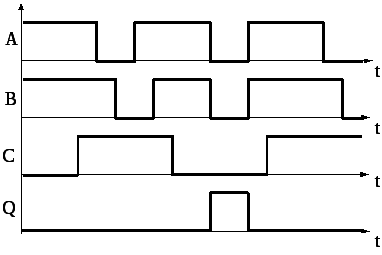

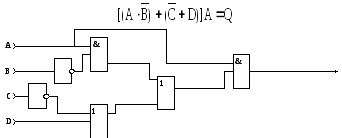

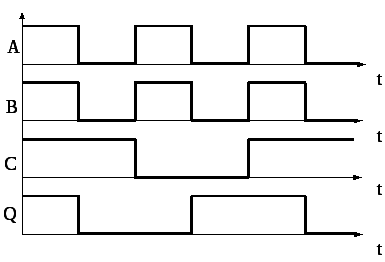

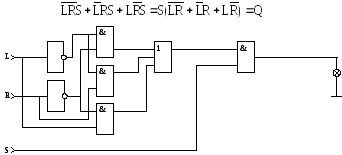

построение схем по логическому выражению
С
ПОСТРОЕНИЕ СХЕМ НА ОСНОВЕ ЛОГИЧЕСКИХ ВЫРАЖЕНИЙ В ДИЗЪЮНКТИВНОЙ НОРМАЛЬНОЙ ФОРМЕ (ДНФ)
На основе анализа данной конкретной задачи из ее содержания выделяются все исходные двоичные переменные (входные и выходные). Этим переменным присваиваются имена в соответствии с правилами алгебры логики.
После этого строится таблица истинности в следующей последовательности:
Определяется количество строк в таблице из условия 2n, гдеn– количество строк входных двоичных переменных.
Присваиваем имя выходной переменной (например, Q).
Количество столбцов в таблице будет равно N+ 1.
Заполняются все столбцы таблицы, кроме крайнего правого. Это делается таким образом, чтобы перебрать все возможные комбинации 0 и 1 из 2n.
В соответствии с условием исходной задачи заполняется столбец выходной переменной, причем 1 вписывается в те строки, где комбинации входных переменных дают истину по условию задачи, а в остальные строки вписываем 0.

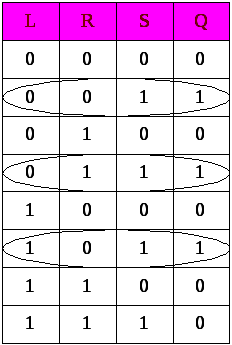

Выделяют те строки, результат в которых равен 1 и пересечением их в алгебраической форме, причем, если в данной строке входная переменная равна 1, то это означает равенство самой себе в алгебраическом выражении. Если же переменная равна 0, то в выражении она записывается с отрицанием.
Конечное алгебраическое выражение представляет собой логическую сумму частных произведений, образованных соответствующим перемножением переменных в строках для которых перемноженная строка равна 1.
