Использование подпрограмм
Существуют подпрограммы, очень часто используемые одной и той же типовой программой или одним и тем же программистом в различных программах. Передача управления программой в подпрограмме выполняется одной командой вызова (CALL). Возврат или восстановление управления основной программой осуществляется командой возврата (RET). Кроме того, используются команды размещения в стек и извлечения из стека – используются как текущие вместе с подпрограммой.
Пример.
В задачу МП входит ввести 2 отобранных числа, образовать их сумму и сохранить ее, затем, эта сумма должна быть умножена на масштабирующий коэффициент и размещена так же в памяти. Это связано с тем, что предыдущая сумма должна быть восстановлена в аккумулятор, затем эта сумма проверяется знаком принятия решения и в этом случае, если она больше 10Н, программа переводится на сигнализацию.
Программа задумана для образования циклов неопределенно долго и принимать новые наборы данных в каждом цикле. Программа покидает цикл для процедуры аварийной сигнализации (АС) только в случае возникновения соответствующей ситуации.

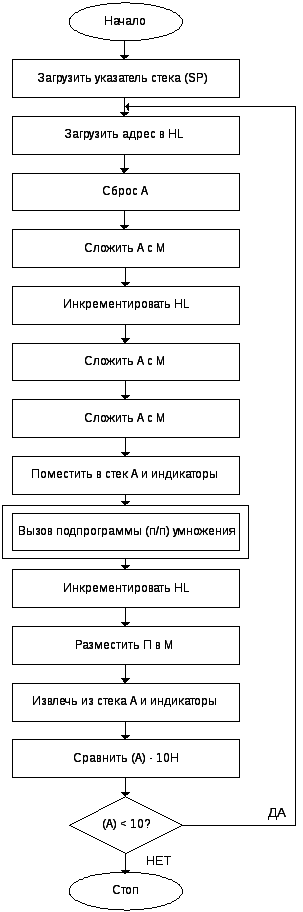

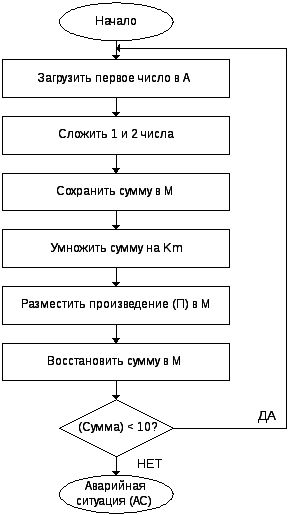

Нарисуем подробную блок-схему.
Метка |
Мнемоника |
Операнд |
Комментарий |
|
LXI |
SP, 20CØ |
Поместить число 20CØ в указатель стека. |
|
LXI |
Н, 2040 |
Поместить адрес 2040 в пару регистров HL(указать область ОЗУ, в которой будут находиться данные). |
|
XRA |
A |
Сброс аккумулятора в ØØ. |
|
ADD |
М |
Сложить содержимое аккумулятора с М (2040). |
|
INX |
H |
Инкрементировать пару регистров HL. |
|
ADD |
M |
Сложить содержимое аккумулятора с содержимым ячейки памяти 2041. |
|
PUSH |
PSW |
Поместить в стек содержимое аккумулятора и индикатора регистра состояния. |
|
CALL |
MULTIPLAY |
Вызов подпрограммы MULTIPLAY, начинающейся с адреса 2042. |
|
INX |
H, 2042 |
Инкремент HL до 2042. |
|
MOV |
M, A |
Разместить произведение в ячейку памяти 2042. |
Три первые команды восстанавливают указатель стека пару регистров HLи аккумулятор соответственно до 20СØ, 2040 и ØØ.
Четвертая команда складывает содержимое аккумулятора с содержимым ячейки памяти, на которую указывает пара регистров HL. Например, содержимое памяти по адресу 2040 – Ø5.
После выполнения четвертой команды, содержимое аккумулятора будет Ø5 (ØØ + Ø5 = Ø5).
Пятая команда основной программы инкрементирует содержимое пары регистров HL.
Шестая команда складывает содержимое памяти по адресу 2041 (Ø9) с содержимым аккумулятора. В результате Ø5 + Ø9= ØЕ.
Следующая команда PUSHPSWсохраняет содержимое аккумулятора и индикаторы регистра состояния. Это должно быть выполнено потому, что следующая команда вызова подпрограммы разрушит содержимое этих регистров, при выполнении программы умножения.
Операция вызова помещает адрес команды в последовательность основной программы в стек и затем переходит к адресу первой команды подпрограммы умножения.
Например, адрес 2050 (adr. 2050). В примере подпрограммы осуществляется умножение суммы ØЕ * 2 = 1С и произведение помещается в аккумулятор. После возврата в основную программу адрес следующей последовательной команды извлекается из стека и например, равен 200Е.
Т.к. команды размещения в стек и извлечение из него парные, то содержимое аккумулятора и регистра состояния восстанавливается командой POPPSW.
Теперь содержимое аккумулятора является не произведением, а сумма ØЕ. Эта сумма будет тестируема следующей командой CPI. Две следующие команды основной программы для тестирования суммы в аккумулятор. Команда сравнить непосредственно (CPI) выполняет операцию вычитание (ØЕ – 10 =FE). Результат вычитания будетFE, который представлен в дополнительном коде. Т.е. содержимое аккумулятора меньше, чем 10. ИндикаторCYравен 1 и МП переходит к символическому адресуSTART.
Для операции двоичного умножения могут быть использованы различные способы на базе команд МП, однако, вытекающие непосредственно из правил умножения методы приводят нас к повторяющемуся сложению.

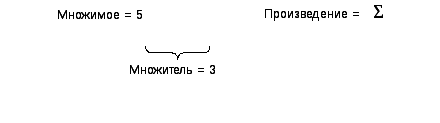

Например:
При повторяющемся сложении это операция выглядит иначе:
В этом случае множимое повторяется слагаемым число раз, равное множителю, а результат этой операции будет произведение. В нашем примере вместо ØЕ * Ø2 = ТС будет ØЕ + = 1.
Первый шаг обеспечивает хранение текущего содержимого пары регистров HLв стеке. Три следующих шага восстанавливают регистры (L), (H) и (A). Регистр (L) будет содержать множитель (Ø2) и он будет инкрементирован программой до. Регистр (Н) содержит множимое (ØЕ), т.е. сумму, посланную в подпрограмму основной программы. Аккумулятор = ØØ. Пятый шаг соответствует сложению множимого (ØЕ) с аккумулятором (ØØ). Частное произведение ØЕ затем сохраняется в ОЗУ по адресу, например, 2020. В то время, как аккумулятор используется для декрементирования содержимого регистра (L). На шаге принятия решения возникает вопрос (L) = ØØ? Если ответ отрицательный, программа переходит снова в цикл. Если ответ положительный, ветвится вправо. Содержимое пары регистровHLвосстанавливается командой извлечения из стека и наконец команда возврата возвращает нас в основную программу.

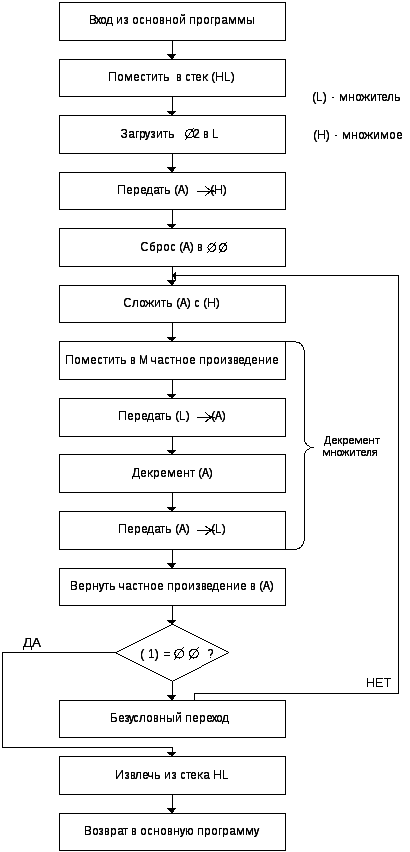

Нарисуем блок-схему.
Метка |
Мнемоника |
Операнд |
Комментарий |
|
PUSH |
H |
Поместить в стек содержимое регистра HL(20C1). |
|
MVI |
L, Ø2 |
Поместить множитель Ø2 в регистр L. |
|
MOV |
H, A |
ØEиз (А) поместить в (Н). |
|
XRA |
A |
Сброс (А) в ØØ. |
LOOP |
ADD |
H |
Сложить (А) с (Н). |
|
STA |
2020 |
Поместить частное произведение (ØØ + ØE= ØE) в (М). |
|
MOV |
A,L |
Содержимое (L) поместить в (А). |
|
DCR |
A |
Декремент (А). |
|
MOV |
L, A |
Содержимое (А) поместить в (L). |
|
LDA |
2020 |
Поместить в Аккумулятор содержимое ячейки памяти 2020. |
|
IZ |
DONE |
Перейти к DONE, если индикаторZ=1, т.е. регистрLдекрементируется в ØØ, если нет – продолжить последовательно. |
|
IMP |
LOOP |
Перейти всегда к символическому адресу LOOP. |
DONE |
POP |
H |
Извлечь из стека содержимое пары регистров HL. |
|
RET |
|
Возврат в основную программу. |
