Контрольные вопросы
Дайте определение дифракции света.
Сформулируйте принцип Гюйгенса-Френеля. Что такое волновой фронт?
Выведите уравнение дифракционной решетки.
Почему дифракционная решётка разлагает белый свет в спектр?
В чём отличие дифракционного и дисперсионного спектра разложения белого света?
Для каких целей используется дифракционная решетка?
Запишите характеристики дифракционной решетки и дайте им определения.
Зачем между дифракционной решеткой и экраном ставится собирающая линза?
Запишите формулу Вульфа-Брэггов.
Лабораторная работа № 403
Проверка закона малюса
Цель работы:
исследование с помощью моделирования процесса распространения неполяризованного света через два поляроида
экспериментальная проверка закона Малюса с помощью виртуальной модели.
Приборы и принадлежности:
персональный компьютер
компьютерные модели «Открытая физика 1.1».
Краткая теория
Световые волны являются поперечными: векторы напряженности электрического и магнитного полейвзаимно перпендикулярны и колеблются перпендикулярно вектору скоростираспространения волны. Во всех процессах взаимодействия света с веществом основную роль играет электрический вектор , поэтому его называют световым вектором. Плоскость, в которой колеблется световой вектор , называетсяплоскостью колебаний, а плоскость, в которой совершает колебание магнитный вектор –плоскостью поляризации.
Поляризацией света называется явление выделения световых волн с определенными направлениями колебаний электрического вектора. Свет, направление колебаний электрического вектора в котором упорядочены каким-то образом, называют поляризованным. Например, свет, испускаемый каким-либо отдельно взятым элементарным излучателем (атомом, молекулой), в каждом акте излучения всегда поляризован. Естественный свет – неполяризованный – представляет собой суммарное электромагнитное колебание от множества атомов с различной ориентацией светового вектора приблизительно одинаковой амплитуды (рис. 1, а).
а) б) в) |

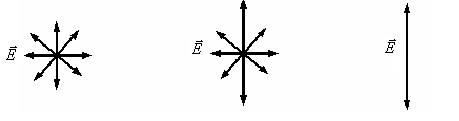

Рис.1. Направление колебаний вектора в световой волне |
Поэтому в результирующей волне вектор беспорядочно изменяет свою ориентацию во времени так, что в среднем все направления колебаний оказываются равноправными.
Различают несколько видов поляризации. Например, если при внешних воздействиях появляется какое-то преимущественное направление колебаний вектора (но не исключительное) свет называютчастично поляризованным (рис. 1, б). Если вектор колеблется только в одном направлении, перпендикулярном лучу (рис. 1, в), свет называютплоско поляризованным (линейно поляризованным). Если вдоль одного и того же направления распространяются две монохроматические волны, поляризованные в двух взаимно перпендикулярных плоскостях, то в результате их сложения в общем случае возникает эллиптически поляризованная волна.
Фундаментальным свойством световых лучей при их прохождении в анизотропных кристаллах является двойное лучепреломление, открытое в 1669 г. Э. Бартолином.
а) б) |
Рис. 2. Прохождение света вдоль оси исландского шпата (а). Двойное лучепреломление света, падающего нормально к естественным граням кристалла (б) |
В некоторых кристаллах есть одно направление, вдоль которого при нормальном падении луч света проходит прямолинейно (рис. 2, а), а в других направлениях луч, проходя через кристалл, разделяется на два луча: обыкновенный и необыкновенный, демонстрируя так называемое двойное лучепреломление (рис. 2, б). Такая зависимость оптических свойств от направления и называется оптической анизотропией. Суть анизотропии заключается в том, что подвижность оптических электронов по отношению к различным направлениям в кристалле неодинакова. Анизотропными называют такие среды, для которых относительная диэлектрическая проницаемость и показатель преломления зависят от направления электрического вектора световой волны
Волна, вектор поляризации которой перпендикулярен оптической оси кристалла, называется обыкновенной волной и обозначается индексом «о». Скорость обыкновенной волны υ =не зависит от направления распространения в кристалле.
Волна, поляризованная в главной плоскости кристалла, называется необыкновенной, обозначается индексом «е». Главной плоскостью кристалла называется плоскость, проходящая через направление луча света и оптическую ось кристалла. Показатель преломления ne необыкновенной волны зависит от направления луча в кристалле.
Оптической осью кристалла называется направление, в котором отсутствует двойное лучепреломление, т.е. (ne = no). В зависимости от соотношения между главными диэлектрическими проницаемостями все кристаллы делятся на три группы: изотропные, одноосные и двуосные.
Явление поляризации света наблюдается при отражении, преломлении и рассеянии света.
Рис. 3 |
Если свет падает на границу раздела двух сред под углом, тангенс которого равен относительному показателю преломления этих сред, то отраженный свет будет полностью поляризованным, а преломленный максимально частично поляризованным
tgiB = n2,1, (1) где n2,1 – показатель преломления второй среды относительно первой.
Плоско поляризованный свет можно получить, пропуская естественный свет через поляризаторы – приборы, свободно пропускающие колебания вектора , параллельные плоскости поляризации самого поляризатора, и полностью задерживающие колебания, перпендикулярные к этой плоскости. Типичными представителями таких приборов являютсяполяризационные призмы и поляроиды. Поляризационные призмы делятся на два класса: однолучевые – дающие один пучок лучей и двулучевые – дающие два взаимно перпендикулярных поляризованных пучка света. Примером однолучевой призмы служит призма Николя.

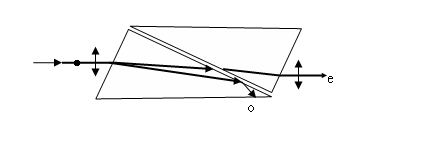

Рис. 4. Прохождение неполяризованного света через призму Николя |
Призма Николя (рис. 4) представляет собой призму из специально вырезанного кристалла исландского шпата, разрезанного и затем склеенного канадским бальзамом. Канадский бальзам – это вещество, прозрачное для видимого света с показателем преломления nк.б. = 1,55, удовлетворяющим соотношению ne < nк.б.< no. Угол падения лучей на прослойку бальзама оказывается таким, что обыкновенный луч претерпевает на прослойке полное внутреннее отражение (канадский бальзам является для него оптически более плотной средой) и затем поглощается зачерненной боковой поверхностью призмы, а необыкновенный свободно проходит через эту прослойку и выходит из призмы параллельно падающему лучу полностью поляризованным.
Призма Волластона в основном используется в качестве поляризатора ультрафиолетового света. Ее также изготавливают из исландского шпата, но без склейки канадским бальзамом. Направление оптических осей в двух кусках исландского шпата ортогональны, поэтому обыкновенный и необыкновенный лучи расходятся и выходят из призмы под разными углами. Таким образом, получаются два расходящихся луча, поляризованных во взаимно перпендикулярных направлениях.
Поляроиды – это тонкие (0,1 мм) пленки, на которые наносятся полимерные материалы (например, обогащенный йодом синтетический поливиниловыйспирт, турмалин),обладающие дихроизмом, т.е. селективным поглощением света в зависимости от направления колебаний электрического вектора световой волны.
В качестве поляризаторов обычно используют анизотропные среды. В обычных условиях газообразные, жидкие и аморфные твердые диэлектрики оптически изотропны, однако под влиянием внешних воздействий могут стать анизотропными. Это явление называется искусственной анизотропией. Высокая степень оптической анизотропии в естественном состоянии характерна для кристаллических диэлектриков (за исключением кристаллов кубической системы), которые часто используют в качестве поляризаторов.
Действие поляризаторов основывается на поляризации света при его отражении и преломлении на границе раздела двух диэлектрических сред, а также на явлениях двойного лучепреломления и дихроизма. С помощью поляризатора можно определить направление поляризации линейно поляризованной световой волны и установить сам факт линейной поляризации. Для этого вращают поляризатор относительно оси светового пучка и наблюдают за изменениями интенсивности прошедшего света. В этом случае поляризаторы называют анализаторами.
Э. Малюс вывел закон, по которому изменяется интенсивность линейно поляризованного света при прохождении через две произвольно ориентированные пластинки турмалина, играющие роль поляризатора и анализатора (рис. 5). Если анализатор ориентировать так, что его оптическая ось перпендикулярна оптической оси поляризатора, то свет через анализатор не проходит. Если же оптические оси поляризатора и анализатора составляли угол φ, отличный от 90о, то свет проходит, но при этом его амплитуда меньше амплитуды световых колебаний, падающих на анализатор. Разложим векторна две компоненты: параллельную главной плоскости анализатораи перпендикулярную ей. Это соответствует разложению колеблющейся волны на две волны, поляризованные во взаимно перпендикулярных плоскостях.
Рис. 5. Прохождение света через поляризатор и анализатор |
Через анализатор пройдет только параллельная составляющая =Ео cos φ, а перпендикулярная будет погашена (рис. 5). В этом случае интенсивность света, вышедшего из анализатора, будет равна:
(2)
где I – интенсивность света, вышедшего из анализатора, и I0 – интенсивность плоско поляризованного света, падающего на анализатор. Соотношение (2) отражает закон Малюса:
Интенсивность света, прошедшего последовательно через поляризатор и анализатор, пропорциональна квадрату косинуса угла между их главными плоскостями.
Таким образом, интенсивность света в данной системе изменяется от нуля (полное гашение) при φ = доIo при φ = 0.
Если пропустить свет через два поляризатора, главные плоскости которых образуют угол φ, то из первого выйдет плоско поляризованный свет интенсивностью , а из второго поляризатора интенсивностью, определяемой выражением (2). Следовательно, интенсивность света, прошедшего через два поляризатора
(3)
Откуда (главные плоскости поляризаторов параллельны), а(главные плоскости поляризаторов перпендикулярны).
Степень поляризации света P оценивается по формуле:
, (4)
где и– соответственно максимальная и минимальная интенсивности частично поляризованного света, пропускаемого анализатором.
Для плоско поляризованного света иР = 1, для естественного светаиP = 0.
