Преломление света. Полное внутреннее отражение.
Закон Снеллиуса (также Снелля или Снелла) описывает преломление света на границе двух прозрачных сред.
Закон был открыт в начале XVII века голландским математиком Виллебрордом Снеллиусом и независимо открыт Рене Декартом.
Угол падения света на поверхность связан с углом преломления соотношением
Здесь:
—показатель
преломления среды, из которой свет
падает на границу раздела;
—угол падения света
— угол между падающим на поверхность
лучом и нормалью к поверхности;
—показатель
преломления среды, в которую свет
попадает, пройдя границу раздела;
—угол преломления
света — угол между прошедшим через
поверхность лучом и нормалью к поверхности.
полное внутреннее отражение (преломлённый луч отсутствует, падающий луч полностью отражается от границы раздела сред).
Следует заметить, что в случае анизотропных сред (например, кристаллов с низкой симметрией или механически деформированных твердых тел) преломление подчиняется несколько более сложному закону. При этом возможна зависимость направления преломленного луча не только от направления падающего, но и от его поляризации (см. двойное лучепреломление).
Также следует заметить, что закон Снеллиуса не описывает соотношение интенсивностей и поляризаций падающего, преломленного и отраженного лучей, для этого существуют более детальные формулы Френеля.
Закон Снеллиуса хорошо определен для случая «геометрической оптики», то есть в случае, когда длина волны достаточно мала по сравнению с размерами преломляющей поверхности, вообще же говоря работает в рамках приближенного описания, каковым и является геометрическая оптика.
ЛеКЦИЯ 3. ТИПЫ ВОЛОКОННЫХ СВЕТОВОДОВ И ИХ ПАРАМЕТРЫ
Волоконный световод (оптоволокно)

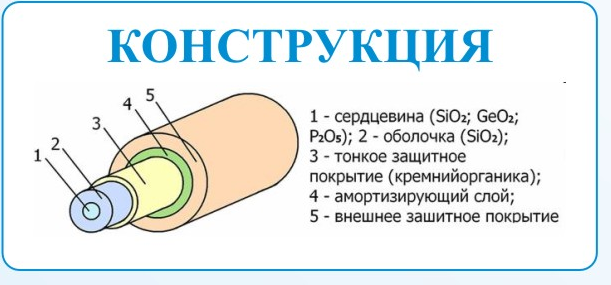

Оптоволокно (ОВ) представляет собой волоконный световод (ВС), состоящий в простейшем случае из двух слоев – сердцевины и оболочки. Распространение световой волны в котором происходит путем многократных переотражений за счет явления полного внутреннего отражения.
ГРАДИЕНТНЫЕ И СТУПЕНЧАТЫЕ ОПТИЧЕСКИЕ ВОЛОКНА
Условие полного
внутреннего отражения,
которое является основой принципа
работы ОВ, - это условие волноводного
режима для показателей преломления
оптоволокна
,
,
т.е. условие существования поверхностных
волн вдоль оси
.
Условие
слабонаправляющего
оптоволокона
.

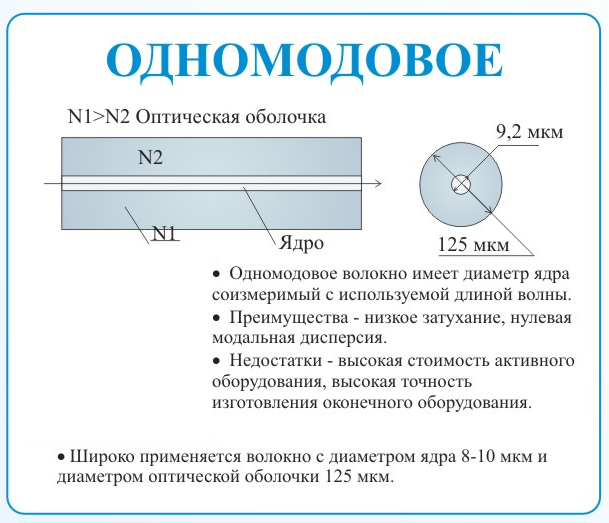

ОДНОМОДОВЫЕ И МНОГОМОДОВЫЕ ОПТИЧЕСКИЕ ВОЛОКНА
ФИЗИЧЕСКОЕ ОПИСАНИЕ ПРОЦЕССОВ В ВОЛОКОННЫХ СВЕТОВОДАХ
2.2. МОДЫ (Электромагнитные колебания) В ВОЛОКОННЫХ СВЕТОВОДАХ
МНОГОМОДОВЫЕ ВОЛОКОННЫЕ СВЕТОВОДЫ
2.2.1. Волоконные световоды (ВС) в общем случае являются многомодовыми линиями (ММВС), т.е. в них на одной частоте возможно одновременное распространение множества типов волн (мод) с разным поперечным распределением и с разными скоростями.
ВС является разновидностью круглого диэлектрического волновода, используемого на СВЧ, и поэтому основной модой является НЕ11, также могут распространяться моды Hmn,, Emn , HЕmn и EHmn.
В случае
слабонаправляющих волокон
постоянные распространения, ориентация
вектора Е и распределения мод HEk+1,m
, HEk-1,m
очень похожи (т.е.
моды вырождены).
Поэтому для упрощения анализа несколько
мод объединяются в группы, и суммарные
распределения называются
линейно-поляризованными модами LPkl,
поперечные распределения которых
удобнее рассматривать для декартовых
составляющих полей Ex,Еy,Hx,Hy
(продольными составляющими пренебрегают
из-за их малости по сравнению с
поперечными).
Смысл индексов остаётся тем же, что и для обычных мод, но рассматриваются вариации интенсивности поля, которые можно наблюдать визуально (к– количество вариаций по азимуту, l– количество вариаций по радиусу).
Мода LP01=HE11.
В этом случае НЕ11 считается модой LP01, которая может существовать в виде двух вырожденных решений a и б . На рис. в показано распределение интенсивности, из которого понятнее смысл индекса к=0.
Следующие моды LPkl условно можно записать в виде:
Мода LP11
Для
анализа условий распространения разных
мод вводится нормализованная
постоянная распространения
,
зависящая от отношенияа/
и
.
На
рис. 2.5,а
приведены результаты решения дисперсионного
уравнения в виде зависимости коэффициента
распространения
для разных мод, где
—
коэффициент распространения в материале
сердцевины, а
–
в материале оболочки волокна (
-
коэффициент распространения в воздухе).
Из графиков видно,
что для всех мод значение коэффициента
фазы
лежит в пределах
.Мода LP01
является основной
и не имеет отсечки
,
т.е. может распространяться при любом
.
ДИСПЕРСИОННЫЕ ХАРАКТЕРИСТИКИ ВОЛС.
РИС.2.5. ДИСПЕРСИОННЫЕ ХАРАКТЕРИСТИКИ СТУПЕНЧАТЫХ ВОЛС
Для всех высших
мод существует условие отсечки
,
зависящее от номера моды и отношения
,
т.е.
.
Ближайшая к основной высшая мода
имеет
,
следовательно, условие одномодовости
(ОМВС)
можно записать, как V<2,405.
Количество мод, которые могут
распространяться в ступенчатом ВС
,
а в градиентной
.
Количество групп мод –
.
УСЛОВИЕ ОДНОМОДОВОСТИ ВОЛОКНА – V<2,405.
При 2a=50
мкм
,
а для одномодового волокна необходимо
значение2a<8
мкм.
Для удобства
пользования этими графиками вводится
вспомогательная величина
-волноводный
показатель замедления
,
которая позволяет рассматривать
нормализованные зависимости
независимо
от конкретных значений
,
иа.
Условие существования моды в этом случае
записывается как
(рис.2.5,б).
