4. Пассивные элементы волс
4.1. Оптические разветвители (ответвители)
Оптический
разветвитель –
это пассивный многополюсник с количеством
входов -
и
выходов
(портов),
обозначается –
х
.
Оптические разветвители бывают двух
типов: симметричные (Х-образные),
например, 2х2, обычно называемые
направленными
ответвителями
(НО), и несимметричные (Y-образные),
например, 1х2. Все остальные - их комбинации,
характеризуются функциональным
назначением.
Y-образные
разветвитель для ответвления заданной
части мощности называется ненаправленным
ответвителем или разветвителем
Т-типа, а
если 1х-звездообразным
(обычно 1х2,
1х3, 1х4, реже на 5, 6, 7, 8, 9, выходов).
Разветвители
бывают направленные и ненаправленные,
спектрально-селективные (мультиплексоры
и демультиплексоры) и неселективные.
Параметры разветвителей рассмотрим на
примере Х-образного 2х2 (рис.4.1,а,б).
При подаче светового потока на вход 1–
вход 4 развязан. Входы 1 и 4 – входные, 2
и 3 – выходные. Коэффициент ответвления
,
коэффициент направленности
;
дляY-образного
НО
при
подаче на вход - 2, вносимые потери
.
Изготавливаются разветвители из многомодового градиентного или одномодового ВС нужен правильный выбор по диаметру сердцевины.
Выполняются способом сварки с натяжением и контролем требуемого коэффициента ответвления, определяемым L и H (рис.4.1,б).
Рис.4.1. Варианты схем и конструкций оптических разветвителей
Y-образный НО можно получить из Х-образного обрезанием и оплавлением одного конца или сплавлением согласно рис.4.1,д.
На большее число каналов разветвители могут выполняться комбинацией Х и Y-разветвителей (рис.4.1,в,г) или с использованием линз и зеркал. На рис.4.1,е показан один из вариантов звездообразного разветвителя со сферическим зеркалом (1–вход, 2–просветвляющие покрытие, 3–стеклянный стержень, 4–сферическое зеркало, 5–выходные каналы-до 20 каналов). Ответвители могут также использоваться в качестве аттенюаторов.
Конструктивно разветвители могут выполняться в отдельном корпусе или в трубке из керамики или инвара диаметром (3-4)мм и длиной (50-80)мм.
4.2. Оптические аттенюаторы
Оптические аттенюаторы используются для уменьшения мощности и могут быть фиксированными и переменными. Степень ослабления изменяется за счет воздушного зазора между торцами ВС, смонтированных в оптических разъемах (розетках). Фиксированные выпускаются на 5, 10, 15, 20дБ.
Переменные: ММ с
пределами регулировки
;
ОМ-
с
точностью
.
Например, выпускаются
аттенюаторы повышенной точности FC1APC
с регулировкой поглощения в переделах
и с обратным отражением – 60дБ.
Фиксированные аттенюаторы (FM-адаптеры)
используются при измерениях.
4.3. Оптические мультиплексоры/демультиплексоры и фильтры
4.3.1. Оптические
мультиплексоры/демультиплексоры
(МП/ДМП)
– это устройства для объединения
пространственно-разделенных оптических
информационных каналов с
в
один поток с общим направлением при
передаче и устройств, выполняющих
обратную операцию, при приеме. Они
применяются в системах связи с
многоволновым уплотнением, в волоконных
ОУ, локальных сетях и т.д. Они должны
вносить малые потери и обеспечивать
высокую степень изоляции между каналами.
В основу их работы положены эффекты
угловой дисперсии, интерференции и
поглощения, чувствительные к длине
волны.
Условно МП/ДМП делятся на 2 типа:
I-тип
– (обычные)
для небольшого количества каналов
(каналов,
обычно
каналов)
при разнесении соседних частот
(длин
волн
).
Они использовались для ВОЛСI
и II
поколений при
и 1,3мкм.
Обозначаются, как CWDM
(Coarse
Wavelength
Division
Multiplexing)
или ГМРДВ –
грубое
мультиплексирование
с разделением по длине волны.
IIа-тип–(плотные)
– на большое количество каналов для
n=4,
8, 16, 32, 64 с
(
).
Обозначаются, какWDM
или МРДВ.
IIб-
тип –
высокоплотные
для
,
(
).
Обозначаются, какDWDM
(Dence
WDM).
Бывают МП/ДМП с параллельным и последовательным разделением каналов.
4.3.2. МП/ДМП I-типа
разработаны для старых ВОЛС с разделением,
и
.
Они работают на основе спектральной
чувствительности призм, решеток и
многослойных пленок.

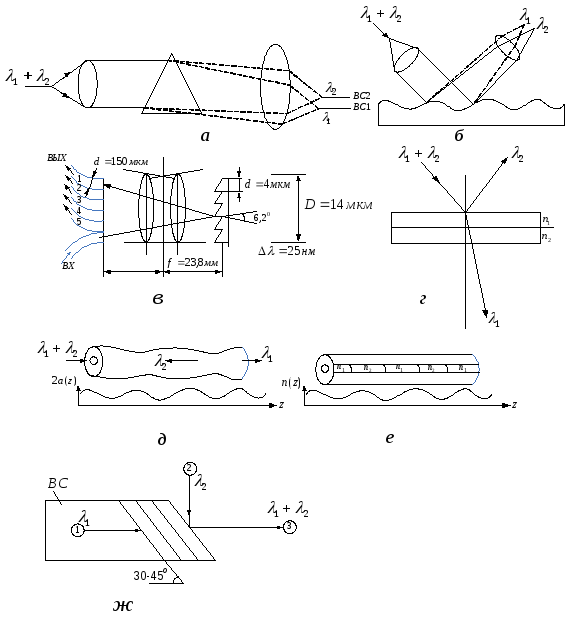

Рис.4.2. Варианты конструкций МП/ДМП I-типа
На рис. 4.2,а показан призматический демультиплексор. Достоинством такого варианта является простота, а недостатками – большие габариты, значительные потери и высокая стоимость.
На рис. 4.2,б,б
представлены МП/ДМП на основе дифракционных
решеток. Наиболее распространенный
вариант рис. 4.2,в.
Угловая дисперсия в этом случае D=,
гдеd-шаг
решетки – эшелета.
Недостатком является требование высокой монохроматичности источников излучения.
На рис. 4.2,г,д,е представлены конструкции оптических фильтров, комбинация из которых может работать как МП/ДМП.
В двухслойном
интерференционном фильтре, показанном
на рис.4.2,г,
параметры слоев подобраны таким образом,
что коэффициент отражения для
составляет 0,9, а волна
проходит почти без потерь.
Волоконные фильтры
рис. 4.2,д,е
работают, как решетки в режиме
распределенного зеркала для
,
и пропускает без потерь остальные длины
волн. Решетки формируются или периодической
модуляцией диаметра сердцевины, или
продольным распределениемn(z),
которое записывается ультрафиолетовым
излучением в специальном волокне.
На рис. 4.2,ж
показана более совершенная схема
многослойного пленочного интерференционного
фильтра, выполненного на скошенном
торце ВС с толщиной слоев
.
Фильтр пропускает только
.
Волна
из
направления 2 отражается и так же, как
распространяется
в направлении 3, т.е. работает, как МП.
При подаче спектра
из
направления 3,
проходит в направлении 1, а
–
в направлении 2, т.е. работает, как ДМП.
При большем числе каналов применяется последовательное выделение всех частот.
На практике
многослойное покрытие наносится на
торец волокна. Российский фильтр такого
типа для разделения
и
имеет
потери не более 0,4дБ
и перекрестное затухание 30дБ
(фирма AOFOT).
Рис.4.3. Конструкция МП/ДМП II – типа
4.3.3. Для МП/ДМП II – типа в качестве дифракционной решетки применена ее разновидность – эшелон Майкельсона. Классический эшелон Майкельсона представляет собой ступенчатую призму из плоских пластин (рис.4.3,а)
В волоконно-оптическом
варианте роль призмы играют ВС или ОВ
(рис. 4.3,б).
Так как коэффициент замедления решетки
в данном варианте
из-за большого
,
определяемого
,
то проявляется очень высокая угловая
дисперсия для всех дифракционных
максимумов порядкаq
, (4.1)
где q>10000. Мультиплексоры, использующие фазовые решетки, называются волноводными спектральными мультиплексорами (ВСМ) или волноводными сектроанализаторами спектра (ВСА). Разрешающая способность ВСМ представляется, как
, (4.2)
где N–число входов. Для получения равномерного распределения полного светового потока ко всем ОВ нужен коллиматор (фокусирующее устройство).
Для объединения фокусирующего и диспергирующего элемента в одном устройстве можно использовать корректировку длин всех ВС, а разветвление выполнить планарным звездным разветвителем.
На рис.4.3,в
показан наиболее распространенный
вариант эшелона Майкельсона на основе
планарных ОВ или ВС. Пластина 1 играет
роль звездного разветвителя на 30-16
каналов. Пластина 2 вместе с волноводной
матрицей 3 играет роль диспергирующего
и фокусирующего элементов. Полуволновая
пластина 4 из материала с двойным
лучепреломлением
(см. п.р. 7.2) обеспечивает поворот
на
90
и
нужна для компенсации отличия коэффициентов
фазы мод
и
из-за имеющегося всегда дву- лучепреломления
ОВ. При ориентации
под углом 45
набег фаз выравнивается, так как пластина
располагается в середине матрицы 3.
Каждая спектральная составляющая на
выходе распространяется со своим
дифракционным максимумом, угловое
расстояние между которыми очень малое,
а интенсивность заметна в пределах
направленности элемента решетки
.
Вариант рис.4.3,в
выполнен на подложке из Si
с ОВ, образованный слоем
на
пластине 4,2х1,7см,
и обеспечивает разделение 60 каналов.
Аналогичные МП/ДМП
выпускаются с разносом
или
на
8-48 каналов. Потери 6-9дБ при поляризационных
потерях <0,5дБ. Температурные изменения
углов достигают 0,011
,
т.е. нужна стабилизация температуры с
помощью микрохолодильника или подогрева
с датчиком температуры.
Поэтому, хотя МП/ДМП являются пассивными элементами, они требуют питания. Существует вариант планарного эшелона Майкельсона с одной пластиной и зеркалом, а также другие варианты МП/ДМП II-типа, например, с вогнутым зеркалом.
