106 |
Тема 6. Диффузия и размножающие свойства теплового реактора |
рыми нейтрон может столкнуться, изменить направление движения и вернуться обратно в активную зону.
Единственной точкой цилиндрической гомогенной активной зоны, о величине плотности потока тепловых нейтронов мы можем хоть что-то сказать, является центр её (середина её высоты по оси симметрии). И единственное, что мы можем сказать относительно плотности потока тепловых нейтронов в этой точке, - то, что величина Ф(r) в ней максимальна, поскольку это - наиболее удалённая от всех границ активной зоны точка, и возможности для утечки тепловых нейтронов из неё за пределы активной зоны минимальны.
z
0 |
r |
|
|
Рис.6.6. Размещение начала цилиндрической системы координат в геометрическом центре цилиндрической активной зоны.
И если поместить начало цилиндрической системы координат в центр активной зоны
(рис.6.6), то первое граничное условие:
Ф(r=0,z=0) = Фо = Фmax
- выглядит неопределённо, так как неясна конкретная величина этого максимума. Это же граничное условие (как условие максимума функции Ф(r,z)) можно записать более определённо:
(dФ/dr)z=o = 0 и (dФ/dz)r=o = 0. |
(6.4.2) |
Второе граничное условие в такой ситуации должно быть обязательно нетривиальным, то есть должно указывать на любое конкретное значение функции Ф(r,z) в какой-либо точке активной зоны. Здесь мы выдыхаемся: при всем желании указать такую точку в пределах активной зоны мы не в состоянии. На действительных границах активной зоны (при r = Rаз или z = ± Hаз/2) величина плотности потока тепловых нейтронов - явно не нулевая.
Поэтому в качестве второго граничного условия вводится искусственное условие, состоящее в следующем.
Предположим, что распределения Ф(r) и Ф(z) в пределах активной зоны от центра к периферии имеет характер нелинейного уменьшения. Но, если вообразить (рис.6.7), что функция Ф(r), переходя через границу активной зоны, продолжает уменьшаться линейно, причём, с тем же угловым коэффициентом, что и на границе активной зоны, то на некотором отстоянии d от границы активной зоны линейно-экстраполированная таким образом функция Ф(r) уменьшается до нуля.
Отстояние (d) от границы активной зоны в вакуум, на котором линейноэкстраполированная на границе активной зоны функция распределения плотности потока тепловых нейтронов обращается в нуль, называется длиной линейной экстраполяции.
Условная цилиндрическая поверхность, эквидистантно отстоящая от поверхности реальной цилиндрической активной зоны на длину линейной экстраполяции, называется экстраполирован-
ной границей активной зоны.
Величины полуразмеров реальной цилиндрической активной зоны, увеличенные на длину линейной экстраполяции, называют экстраполированными полуразмерами активной зоны:
R' = Rаз + d |
(6.4.3) |
Тема 6. Диффузия и размножающие свойства теплового реактора |
107 |
||
H'/2 = Hаз/2 + d |
(6.4.4) |
|
|
Ф ( r ) |
|
|
|
|
Действительные границы активной зоны |
|
|
|
|
||
|
Касательная к графику Ф(r) на границе активной зоны |
|
r
|
|
|
|
Длина линейной экстраполяции d |
|
|
|
|
Экстраполированные границы активной зоны |
|
|
|
|
|
Действительный радиус |
Rаз + d = R′ - |
|
||
|
||||
активной зоны Rаз |
экстраполированный радиус активной зоны |
Рис.6.7. К понятию длины линейной экстраполяции, экстраполированных границ и экстраполированных размеров активной зоны.
Кинетическая теория даёт простую формулу для длины линейной экстраполяции:
d = 0.7104 λtr = 0.7104 / Σtr |
|
(6.4.5) |
Учитывая сказанное, второе граничное условие звучит просто: |
|
|
На экстраполированных границах активной зоны величина плотности |
потока тепловых |
|
нейтронов равна нулю: Ф(r=R') = 0 и Ф(z=±H'/2) = 0 |
(6.4.6) |
|
6.4.2. Результат решения волнового уравнения для цилиндрической гомогенной актив-
ной зоны. Если записать волновое уравнение в цилиндрической системе координат, начало которой совпадает с центром активной зоны, и решить его при обозначенных выше граничных услови-
ях, то интеграл этого уравнения будет иметь вид произведения: |
|
Ф(z,r) = Фо cos(πz/H') Io(2.405r/R') |
(6.4.7) |
Выражение (6.4.7) означает, что:
- распределение величины плотности потока тепловых нейтронов по высоте цилинд-
рической гомогенной активной зоны (в точках равноудаленных от оси симметрии на расстоя-
ние r) подчиняется закону косинуса:
Ф(z) r=idem = Фоr cos(πz/H'), |
(6.4.8) |
где Фоr = Ф(z=0, r) - значение плотности потока тепловых нейтронов на цилиндрической поверхности радиуса r на середине высоты активной зоны (рис.6.8):
108 |
Тема 6. Диффузия и размножающие свойства теплового реактора |
|
d |
d |
d |
|
r |
|
d |

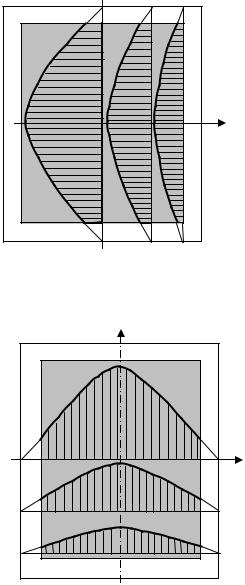

Рис.6.8. Эпюры распределения плотности потока тепловых нейтронов по высоте цилиндрической гомогенной активной зоны по оси симметрии и на разных отстояниях от оси.
|
d |
d |
d |
|
d |
Рис.6.9. Эпюры распределения плотности потока тепловых нейтронов по радиусу цилиндрической гомогенной активной зоны на разных уровнях по её высоте.
-распределение плотности потока тепловых нейтронов по радиусу активной зоны (в
плоских круговых поверхностях на любой фиксированной высоте z над (или под) цен-
тром активной зоны) подчиняется закону функции Бесселя первого рода нулевого по-
рядка:
Ф(r) z=idem = Фоz Io(2.405r/R'), |
(6.4.9) |
где Фоz = Ф(z,r=0) - значение плотности потока тепловых нейтронов на оси симметрии активной зоны на высоте z (рис.6.9).
Функция Бесселя первого рода нулевого порядка Io(x) для действительного аргумента x появляется при решении волнового уравнения в цилиндрической системе координат. Начальный участок графика этой функции (при изменении x в пределах от 0 до 2.405) напоминает график функции косинуса в пределах от 0 до π/2: при x = 0 Io = 1, а при x = 2.405 Io = 0 (рис.6.10). Более того, значения этих функций при значениях аргумента x в указанных интервалах их с точностью до + 2% совпадают.
