.pdfМИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ГОСУДАРСТВЕННОЕ УЧРЕЖДЕНИЕ
КУЗБАССКИЙГОСУДАРСТВЕННЫЙТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
КАФЕДРА ФИЗИКИ
ОПРЕДЕЛЕНИЕ ЭЛЕКТРОЕМКОСТИ КОНДЕНСАТОРА МЕТОДОМ МОСТА СОТТИ
Методические указания к лабораторной работе №51 по курсу общей физики для подготовки студентов всех направлений
Составители Л.Г. Соколова Н.И. Конышева
Утверждены на заседании кафедры Протокол №9 от 25.06.01 Рекомендованы к печати методической комиссией по направлению 550600 Протокол №9 от 19.08.01
Электронная копия находится в библиотеке главного корпуса КузГТУ
Кемерово 2001
1
Лабораторная работа №51
ОПРЕДЕЛЕНИЕ ЭЛЕКТРОЕМКОСТИ КОНДЕНСАТОРА МЕТОДОМ МОСТА СОТТИ
1.Цели работы: 1) Ознакомление с одним из методов экспериментального измерения емкости конденсатора.
2)Изучение параллельного и последовательного соединения конденсаторов.
2.Оборудование: набор конденсаторов, два магазина сопротивлений, электронный осциллограф, источник переменного тока.
3.Подготовка к работе: изучить в учебнике [1] §§93, 94, 95; [2],
§§16.2, 16.3; ответить на контрольные вопросы, приведённые в конце методических указаний.
4. Теоретическая часть
Конденсатором называется система из двух проводников, разделенных слоем диэлектрика. Проводники, составляющие конденсатор, называются обкладками. В зависимости от формы обкладок конденсаторы делятся на плоские, цилиндрические и сферические.
Под емкостью С конденсатора понимается физическая величина, равная отношению заряда Q, накопленного в конденсаторе, к разности потенциалов (φ1-φ2) между его обкладками:
С = ϕ1 Q−ϕ2 .
Электроемкость конденсатора зависит от его формы, геометрических размеров и диэлектрической проницаемости среды, заполняющей пространство между обкладками. В случае плоского конденсатора:
С = |
ε ε0 S |
, |
(1) |
|
d |
||||
|
|
|
где ε0 – электрическая постоянная (ε0 = 8,85 10-12 Ф/м);
2
ε - относительная диэлектрическая проницаемость среды, заполняющей пространство между обкладками; d – расстояние между пластинами; S – площадь пластин конденсатора.
В случае цилиндрического конденсатора:
С = |
2 π ε ε0 |
h |
, |
(2) |
|
ln |
R 2 |
|
|||
|
|
|
|
||
|
R1 |
|
|
|
где h – высота цилиндра; R1 и R2 – радиусы соосных тонкостенных металлических цилиндров.
Для сферического конденсатора:
С = |
4 π ε ε0 R1 R 2 |
, |
(3) |
|
|||
|
R 2 −R1 |
|
где R1 и R2 – радиусы концентрических металлических обкладок сферической формы.
Конденсаторы характеризуются не только электрической емкостью, но и пробивным напряжением (напряжением пробоя) – такой минимальной разностью потенциалов обкладок, при которой происходит электрический разряд через слой диэлектрика в конденсаторе. Пробивное напряжение зависит от формы и размеров обкладок и от свойств диэлектрика.
При использовании конденсаторов собирают батареи из отдельных элементов, соединяя их параллельно или последовательно.
При параллельном соединении конденсаторов их общая электрическая емкость равна сумме электрических емкостей всех конденсаторов, входящих в батарею:
Спр = ∑n |
Сi , |
(4) |
i=1 |
|
|
Пробивное напряжение такой батареи равно пробивному напряжению того из конденсаторов, у которого оно наименьшее.
При последовательном соединении конденсаторов величина, обратная электрической емкости батареи, равна сумме величин, обратных электрическим емкостям всех конденсаторов, входящих в батарею:
|
3 |
|
|
|
1 |
= ∑n |
1 |
, |
(5) |
Спс |
|
|||
i=1 Сi |
|
|
При последовательном соединении на каждый из конденсаторов приходится лишь часть разности потенциалов ∆φ клемм батареи, чем уменьшается возможность пробоя конденсаторов.
5. Практическая часть
5.1. Описание установки

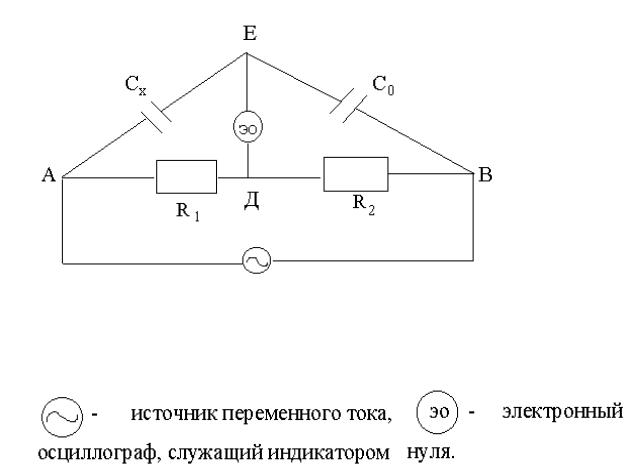

Существуют несколько методов экспериментального определения емкости конденсаторов. В данной работе емкость измеряется при помощи мостовой схемы – моста Сотти (рисунок).
Здесь С0 – конденсатор известной емкости (эталон), Сх – конденсатор, емкость которого надо измерить, R1 и R2 – магазины сопротивлений,
4
Из первых четырех элементов собирается квадрат, в одну диагональ которого включают источник переменного тока, а в другую
– индикатор нуля. Если источник подключен, то в цепи, в том числе и на участке ЕД (участок нуль – прибора), течет ток. При этом на экране осциллографа видна синусоида.
Подбором сопротивлений R1 и R2 можно добиться равновесия моста Сотти, при котором разность потенциалов на вертикально отклоняющих (вход Y) пластинах осциллографа равна нулю (состояние равновесия моста). Если осциллограф работает в режиме развертки, то при неравных потенциалах точек Е и Д (φЕ ≠ φД) на его экране наблюдается синусоида. По мере приближения к положению равновесия (путем подбора R2 на магазине сопротивлений) амплитуда колебаний уменьшается. В момент достижения равновесия синусоида сменяется горизонтальной прямой. После перехода через положение равновесия амплитуда колебаний снова увеличивается.
5.2. Теория метода измерения электроемкости конденсаторов
При равновесии моста Сотти потенциалы точек Е и Д равны (φЕ = φД). Это значит, что разность потенциалов на участке АЕ равна разности потенциалов на участке АД:
ϕА −ϕЕ =ϕА −ϕД , |
(6) |
По аналогичным соображениям: |
|
ϕЕ −ϕВ =ϕД −ϕВ, |
(7) |
Токи в ветвях АЕ и ЕВ, АД и ДB будут равны по величине: |
|
IAE = IEB , |
(8) |
IAД = IДB . |
(9) |
Сопротивление участка цепи переменного тока, содержащего конденсатор, определяется по формуле Хс=1/ωС, где С – емкость конденсатора, ω – циклическая частота.
К однородным участкам цепи АЕ, ЕВ, АД и ДВ применим за-
кон Ома в виде I = ϕ1 R−ϕ2 . Тогда равенства (8) и (9) примут вид:
|
|
|
5 |
|
|
|
ϕА −ϕЕ = |
ϕЕ −ϕВ , |
(10) |
||||
|
ΧСх |
|
ΧС0 |
|
||
|
ϕА −ϕД |
= |
|
ϕД −ϕВ |
. |
(11) |
|
|
|||||
|
R1 |
|
R 2 |
|
Разделив почленно равенство (10) на (11), учитывая при этом равенства (6) и (7), получим:
Сх = С0 |
R 2 |
. |
(12) |
|
|||
|
R1 |
|
Это и есть рабочая формула для расчета неизвестной емкости. Из рабочей формулы (12) следует, что для удобства расчета
при измерении целесообразнее фиксировать R1 и находить равновесие моста при помощи магазина R2.
6.Порядок выполнения работы
6.1.Собрать цепь по схеме рисунка.
6.2.Задать сопротивление R1 (1000, 2000, 3000 Ом), включить трансформатор и осциллограф, дождаться появления на экране осциллографа синусоиды.
6.3.Меняя сопротивление R2 на магазине, добиться, чтобы на экране осциллографа получилась прямая линия. Это возможно при условии равновесия моста.
6.4.Записать значение R2 в таблицу. Зная С0 , по формуле (12) вычислить Сх. Результаты занести в таблицу.
6.5.Повторить измерения для другого неизвестного конденсатора, результаты занести в таблицу.
6.6.Измерить емкость при последовательном и параллельном
соединении конденсаторов Сх1 и Сх2, сравнить их со значениями, полученными при вычислении по формулам последовательного и параллельного соединения конденсаторов.
6
РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ ЕМКОСТИ КОНДЕНСАТОРОВ
Конденсатор |
№опыта |
R |
, Ом |
R , Ом |
С |
, Ф |
С |
х |
, Ф |
|
|
1 |
|
2 |
х |
|
|
|
|
С1 |
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
С2 |
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
С1 и С2 |
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
последовательно |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
С1 и С2 |
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
параллельно |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7.Контрольные вопросы
1.Что называется электроемкостью уединенного проводника? От чего она зависит?
2.В каких единицах измеряется электроемкость?
3.Что представляет собой конденсатор?
4.Выведите формулы электроемкости плоского, цилиндрического и сферического конденсаторов.
5.Опишите устройство и принцип действия моста Сотти.
6.Три одинаковых конденсатора один раз соединены последовательно, другой – параллельно. Во сколько раз и когда электроемкость батареи будет больше?
7.Всегда ли одинаковы электроемкости двух одинаковых по форме и размерам проводников?
8.Чтобы получить представление о единице электроемкости – Фараде, вычислите емкость Земного шара (RЗ = 6400 км).
9.Какой радиус должен иметь проводящий шар, чтобы в вакууме его емкость равнялась 1Ф?
10.Можно ли, имея два одинаковых конденсатора, получить емкость вдвое меньшую и вдвое большую, чем у одного из них? Если можно, то как это сделать?
7
11.Плоский воздушный конденсатор после зарядки отключают от источника тока и погружают в керосин. Как изменится энергия, накопленная в конденсаторе?
12.Какую из трех пластин диэлектриков одинаковой площади, но разной толщины вы выберете для изготовления конденсатора
наибольшей электроемкости? а) d =1 10-3м, ε =2; в) d = 8 10-3м, ε =8;
с) d = 4 10-3м, ε = 6.
13. В каком из трех заряженных воздушных конденсаторов, соединенных параллельно, напряженность электрического поля наибольшая? Площадь их обкладок одинакова. а) с1 =25 мкФ; в) с2 = 25 мкФ; с) с3 = 10 мкФ.
14.Три конденсатора С1 = 25 мкФ, С2 = 6 мкФ, С3=8 мкФ соединены последовательно. Максимальное допустимое напряжение конденсаторов одинаково. Какой из них будет пробит первым при повышении напряжения на батарее? U2 = 4φ1, U3 = 3φ1.
15.Сколько из приведенных выражений представляют энер-
гию |
плоского |
заряженного конденсатора:1) |
σ |
2Sd |
, |
2) |
q2d |
|
, |
|||||||
2 εε0 |
2 εε0S |
|||||||||||||||
|
|
|
|
|
|
|
εε0 E2 |
|
|
|
|
|||||
3) |
εε0 EUS |
, 4) |
EDSd |
, 5) |
Sd . |
|
|
|
|
|
|
|
||||
|
2 |
|
2 |
2 |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
16.Как изменится электроемкость плоского конденсатора, если между его пластинами поместить: а) слой металла, заполняющего половину пространства между пластинами; б) той же толщины слой диэлектрика?
17.Для чего применяются соединения конденсаторов в батареи? Чему равна электроемкость параллельно, последовательно соединенных конденсаторов?
18.Что является носителем энергии – заряд или поле? Напишите выражение для объемной плотности энергии электрического поля.
8.Рекомендуемая литература
1.Трофимова Т.И. Курс физики - М.: Высш. шк., 2000. - 542 с.
2.Детлаф А.А. Курс физики / А.А. Детлаф, Б.М. Яворский. - М.:
Высш. шк., 2000. - 718 с.
