1.7 Зависимость проницаемости от насыщенности коллекторов
В условиях реальных пластов при разработке месторождений возникают различные виды многофазных потоков:
– движение нефти и воды в нефтяных залежах;
– движение газированной нефти трехфазного потока нефти, воды и газа одновременно.
Характеры этих потоков изучены экспериментально. Результаты исследований обычно изображаются в виде графиков (диаграмм фазовых относительных проницаемостей) зависимости относительной проницаемости от степени насыщенности порового пространства различными фазами.
Движение смеси нефти и воды проиллюстрируем на примере фильтрации нефти и воды через песок (рис. 1.20).
Если в несцементированном песке содержится 20 % воды, относительная проницаемость для нее все еще остается равной нулю. Вода будет себя вести как неподвижная фаза за счет проявления капиллярных и молекулярно-поверхностных сил.
Рисунок 1.20 – Зависимость относительных проницаемостей песка для нефти (1) и воды (2) от насыщенности водой порового пространства
Вода удерживается в субкапиллярных и тупиковых (открытых, но не сообщающихся) порах, в местных контактах зерен, в виде неподвижных полимолекулярных пленок и микрокапель на поверхности породы.
При возрастании водонасыщенности выше порогового значения вода начинает участвовать в фильтрации. Как видно из приведенных зависимостей (рис. 1.20), при возрастании водонасыщенности до 30 % относительная проницаемость для нефти снижается в два раза. Если водонасыщенность песка достигнет 80 % (рис. 1.20) относительная проницаемость для нефти равна нулю. Остаточная нефть будет прочно удерживаться породой за счет капиллярных и молекулярно-поверхностных сил. Для других пород: песчаников, известняков, доломитов, процент остаточной нефтенасыщенности (как неподвижной остаточной фазы) еще выше.
Из выше сказанного следует, что при разработке и эксплуатации нефтяных месторождений необходимо применять меры для предохранения нефтяных пластов и забоев скважин от преждевременного обводнения.
Кроме того, при проникновении в породу фильтрата бурового раствора возрастает водонасыщенность в призабойной зоне пласта (ПЗП), что значительно уменьшает относительную проницаемость пород для нефти и, как следствие, уменьшается дебит скважины, усложняется и удлиняется процесс освоения скважины. Водные фильтраты промывочных жидкостей имеют, как правило, гидрофильную природу, хорошо смачивают и прочно удерживаются породами пласта. Удаление их из ПЗП затруднено даже при повышенных депрессиях (разность между пластовым и забойным давлением).
Движение смеси жидкости и газа на примере их фильтрации через песок, песчаник, пористые известняки и доломиты проиллюстрировано на рисунках 1.21, 1.22.

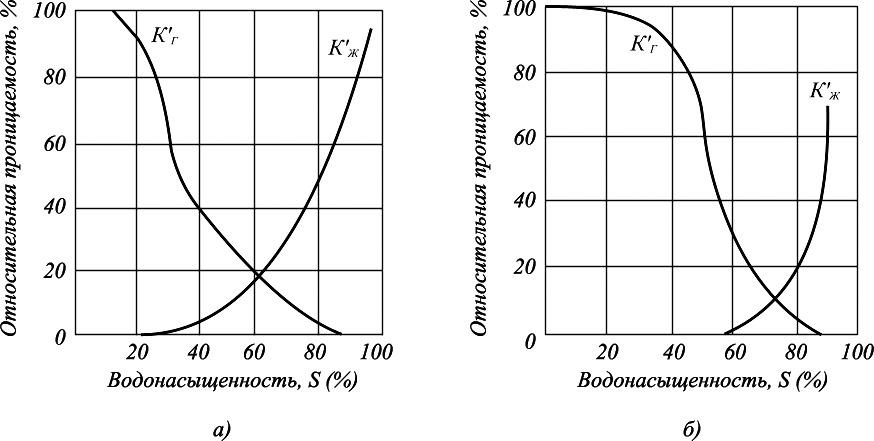

Рисунок 1.21 – Зависимость относительной проницаемости песка (а) и пес
чаника (б) для газа и жидкости от водонасыщенности
Анализ приведенных зависимостей отражает закономерности в движении жидкости и газа в различных типах коллекторов. При содержании в поровом пространстве до 30 % жидкости для песков, известняков, доломитов, а в песчаниках до 60 %, относительная проницаемость для жидкой фазы (k'Ж) равна нулю.
Относительная проницаемость для газа (k'Г) для песков, известняков и доломитов ~ 60 %, песчаников ~ 30 %. Жидкость с увеличением ее содержания в пористой среде приблизительно от 30 до 60 % не влияет на фильтрацию газа. То есть при обводнённости до 60 % из пласта можно добывать чистый газ.
Рисунок 1.22 – Зависимость относительной проницаемости пористых известняков и доломитов для газа и жидкости от водонасыщенности
При газонасыщенности песка и песчаника до 10-15 %, известняка до 25–30 % газ остается неподвижной фазой. Относительная проницаемость для него (k'Г) равна нулю. Однако наличие свободного газа, выделившегося из нефти в пласте, отрицательно влияют на условия ее фильтрации.
При небольших количествах свободного газа, находящегося в поровом пространстве, сильно снижается проницаемость среды для нефти.
Относительные проницаемости для жидкой фазы при газонасыщенности пород до 10-15 % снижаются для известняков и доломитов до 22 %, для песков до 70 %, для песчаников до 60 %.
Движение смеси нефти, воды и газа проиллюстрировано на рисунке 1.23, где представлены результаты экспериментального исследования газо-водо-нефтяного потока при одновременном содержании в пористой среде нефти, воды и газа в виде треугольной диаграммы.
Опытами установлено, что в зависимости от объёмного насыщения порового пространства различными компонентами возможно одно-, двух- и трёхфазное движение.
Вершины треугольника соответствуют стопроцентному насыщению породы одной из фаз; стороны, противолежащие вершинам, – нулевому насыщению породы этой фазой. Кривые, проведённые на диаграмме, ограничивают возможные области одно-, двух- и трёхфазного потока.
Рисунок 1.23 – Области распространения одно- , двух- и трёхфазного потоков, в которых содержится: 1 – 5 % воды; 2 – 5 % нефти; 3 – 5 % газа
При водонасыщенности до 25 % нефте-, газонасыщенность пород максимальная (45-75 %), а относительная фазовая проницаемость для воды равна нулю. При увеличении водонасыщенности до 40 % фазовая проницаемость для нефти и газа уменьшается в 2-2,5 раза. При увеличении водонасыщенности до 80 % фильтрация флюидов в пласте стремится к нулю.
При газонасыщенности меньше 10 % и нефтенасыщенности меньше 23 % в потоке будет практически одна вода. При газонасыщенности меньше 10 % движение газа не будет происходить. При содержании в породе газа свыше 33-35 % фильтроваться будет один газ.
При нефтенасыщенности меньше 23 % движение нефти не будет происходить. При содержании воды от 20 до 30 % и газа от 10 до 18 % фильтроваться может только одна нефть.
Области, отвечающие двухфазным потокам (газ-вода, газ-нефть, вода–нефть), – промежуточные (заштрихованные), примыкают к сторонам треугольника.
Область существования трехфазного потока (совместного движения в потоке всех трех фаз) выделена двойной штриховкой. Для несцементированных песков она находится в пределах насыщенности: нефтью от 23 до 50 %, водой от 33 до 64 %, газом от 14 до 30 %.
