6.Перпендикулярность прямых и плоскостей.
Теорема: о проекции плоских прямых углов.
Если одна сторона плоского прямого угла параллельна плоскости проекций, то на эту плоскость прямой угол проецируется без искажения, т.е. в виде прямого (доказательство см. выше).
Прямая перпендикулярная к плоскости.
Прямая (l), перпендикулярная к плоскости (α), с любой прямой, расположенной в этой плоскости, пересекается или скрещивается под прямым углом.
Проведем через (·)К пересечения l с пл. α горизонталь h и фронталь f. Прямой угол, составленный l с h . на пл. П1 cпроецируется без искажения, на основании теоремы о проекции плоского прямого угла.
По этой же причине, прямой угол, составленный l с f на пл. П2 cпроецируется без искажения (рис. 40).
Рис. 40
Следовательно, если прямая перпендикулярна к плоскости, то на чертеже ее горизонтальная проекция проходит перпендикулярно к гор. проекции горизонтали (любой) или к гор. следу плоскости, а фр.проекция этой прямой - перпендикулярна фр.проекции фронтали (любой) или к фр. следу плоскости.
Например: через (·)D провести прямую l ┴
пл.(АBС) ( рис. 41).
Рис. 41
Впл.(ABC) проводим горизонталь h и фронталь f Через (·)D1 проводим гор. проекцию искомой прямой l1 ┴ h1. Через точку D2 проводим фр.проекцию искомой прямой l2 ┴ f2. При необходимости определяется основание перпендикуляра и его натуральная величина(см. рис. 41).
Взаимно – перпендикулярные прямые.
Проведение в пространстве двух взаимно-перпендикулярных прямых сводится к построению перпендикуляра, опущенного из точки на прямую вне ее.
Допустим, необходимо через (·)А провести прямую а, перпендикулярную прямой l (риc. 42).
Решение этой задачи основано на использовании теоремы о том, что прямая перпендикулярная к плоскости с любой прямой,
Рис. 42 расположенной в этой плоскости и проходящей через (·)
пересечения, пересекается под прямым углом.
Поэтому, через (·)А необходимо провести пл. (h x f) перпендикулярную l ; найти (·)К – пересечения l, с проведенной плоскостью. Тогда точки А и К определят положение прямой
a ┴ l.
Взаимно – перпендикулярные плоскости.

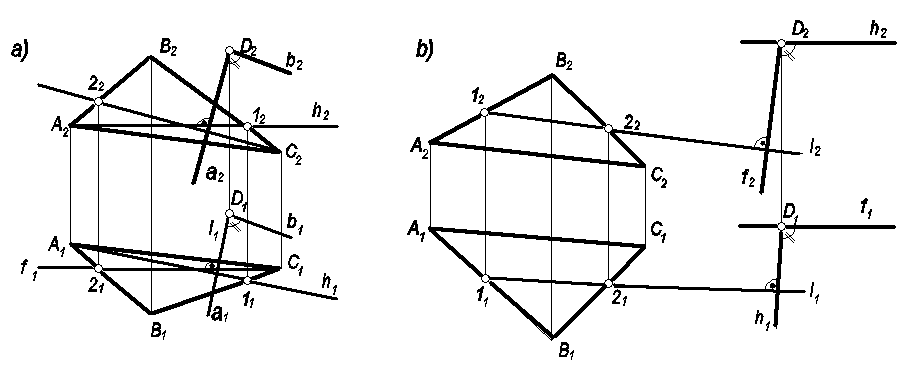

Рис. 43
Две плоскости (α и β) в пространстве взаимно перпендикулярны, если одна из них (α) проходит через перпендикуляр к другой (β) или перпендикулярна к прямой расположенной в другой плоскости (β).
Допустим через (·)D необходимо провести пл. α, перпендикулярную пл. β (∆ ABC).
См. рис. 43.
а) В первом случае, пл. α задается двумя пересекающимися прямыми (а X в), из которых а ┴ пл.(∆АВС), а в – взята произвольно.
б) Во втором случае, пл. α задается двумя пересекающимися линиями уровня (h ∩ f), образующими пл., перпендикулярную к l , расположенной в пл. β (∆АВС).
