2. Передплужник, ґрунтопоглиблювач, кутознімач і ножі плугів.
Передплужник (Рис. 3. а) призначений для підрізування, перевертання i переміщення на дно борозни невеликої скиби товщиною 8-12 см i шириною 2/3 ширини захвату корпуса плуга. Він складається з лемеша 1, полиці 2 і стовби 3. Передплужник кріпиться до гряділя плуга хомутом 5 із тримачем 6.
Передплужник можна переміщувати по гряділю вгору чи вниз, регулюючи глибину обробітку. Його переміщують i по гряділю вперед або назад, наближаючи або віддаляючи від корпуса плуга.
Відстань від носка корпуса плуга до носка передплужника залежить від ширини захвату корпуса, стану i типу ґрунту тощо.
Для корпуса з шириною захвату 35 см. ця відстань становить 30-35 см., при ширині захвату корпуса 30 см. – 25-30 см. Якщо передплужник близько розміщений біля корпуса плуга, то скиба забивається в проміжок між ними.
При великій відстані між корпусом плуга i передплужником скиба впирається в стовбу переднього корпуса. Збільшення глибини ходу передплужника збільшує тяговий опір плуга.
Ґрунтопоглиблювач (Рис. 3. б) складається зі стояка 7, кронштейна 8 і розпушувальної лапи 9. На стояку є отвори, за допомогою яких він кріпиться до корпуса плуга. Встановлюють його на 6-15 см. нижче лемеша корпуса.
Кутознiмач 12 (Рис. 3. в) підрізує під кутом ліву частину основної скиби при надходженні її на полицю 15. Він кріпиться до стовби або полиці корпуса плуга i виконує функцію передплужника. Корпуси з кутознiмачами встановлюють на плугах загального призначення і використовують для оранки ґрунтів засмічених камінням.

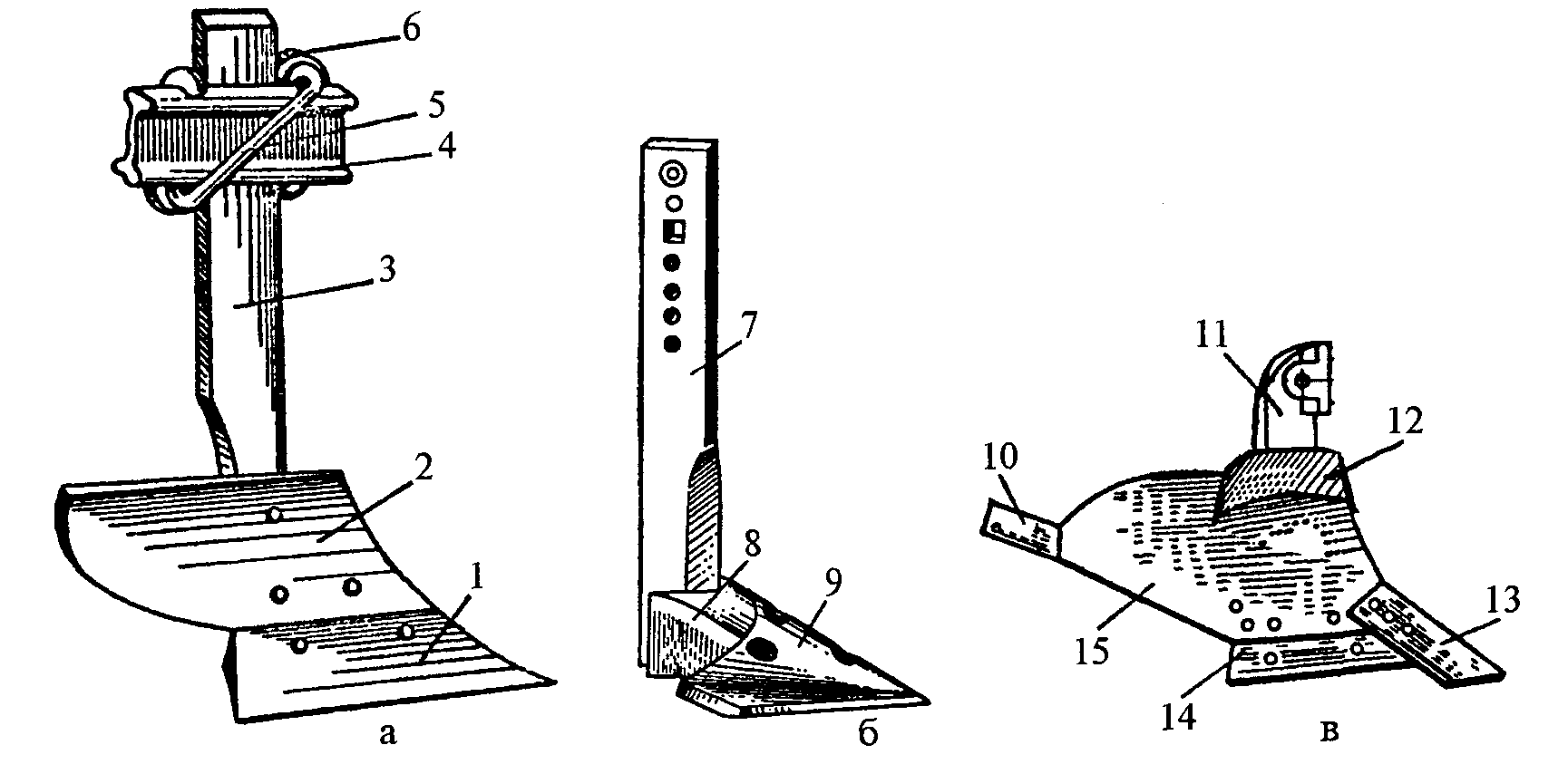

Рис. 3. Передплужник (а), Ґрунтопоглиблювач (б), корпус з кутознiмачем (в):
1 – леміш; 2 – полиця; 3 і 11 – стовби; 4 – гряділь; 5 – хомут; 6 – тримач; 7 – стояк; 8 – кронштейн; 9 – розпушувальна лапа; 10 – перо; 12 – кутознімач; 13 – долото; 14 – леміш корпуса; 15 – полиця корпуса.
Ніж плуга розрізує ґрунт у вертикальній площині. За конструкцією ножі бувають, дискові, черескові та плоскі з опорною лижею. Дискові ножі встановлюють на плугах загального призначення, а черескові та плоскі – на спеціальних плугах.
Дисковий ніж (Рис. 4. а) складається з диска 5, вісі 2, консолі 10 і стояка 9. Диск має загострене лезо і встановлений на осі на підшипниках. Вісь закріплена на консолі, шарнірно з’єднаній із стояком. Під час роботи консоль з диском 5 може переміщуватись відносно стояка, тобто самовстановлюватись.
Стояк ножа кріпиться до кронштейна рами за допомогою накладки i хомута.
Ніж можна переміщувати вгору чи вниз та вперед i назад вздовж кронштейна рами. У верхній частині стояка є зріз для ключа. При повороті стояка змінюється площина обертання диска відносно польового зрізу корпуса плуга.

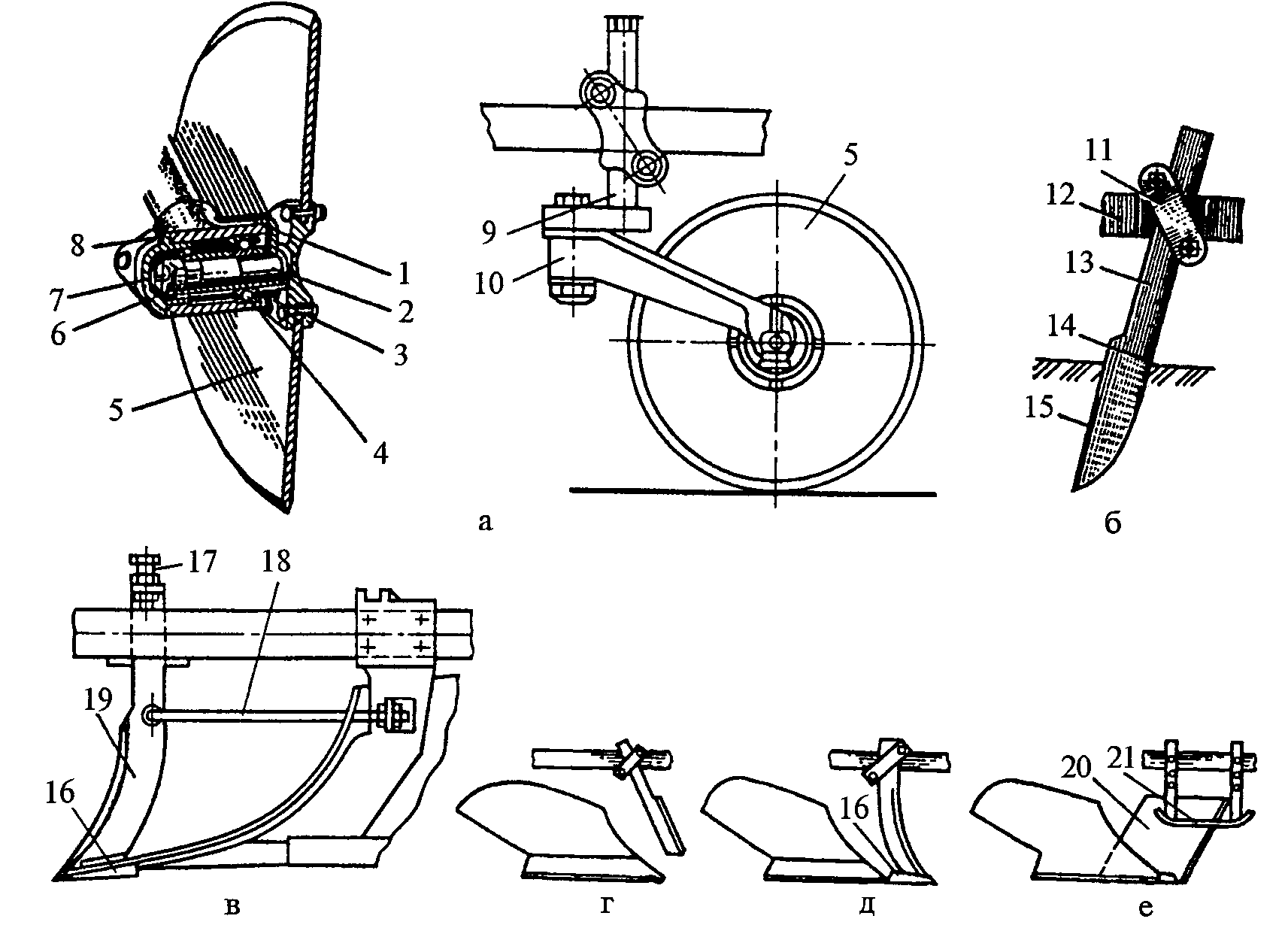

Рис. 4. Дисковий (а) та чересловi (б i в) ножі i схеми розміщення череслових (г, д) i плоского (е) ножів:
1 – напилок; 2 – вісь; 3 – ущільнення; 4 – підшипник; 5 – диск; 6 – корпус; 7 – гайка; 8 – ковпак; 9 – стояк; 10 – консоль; 11 – хомут з накладкою; 12 – рама плуга; 13 – тримач; 14 – обух; 15 – лезо; 16 – долото; 17 – стопорний болт; 18 – розпірка; 19 – криволiнiйнi лезо ножа; 20 – плоский ніж; 21 – лижа.
Дискові ножі встановлюють, як правило, перед останнім корпусом плуга (Рис. 5.). Ніж забезпечує рівну стінку і чисте дно борозни після проходу плуга.
Дисковий ніж на рамі плуга розміщують над носком передплужника або виносять уперед від корпуса на відстань до 130 мм.
За висотою ніж встановлюють на 2-3 см. нижче леза лемеша передплужника. Причому нижня кромка маточини диска повинна знаходитись вище поверхні поля на 1-2 см.
Площину диска зміщують від польового зрізу передплужника на 1-3 см.
Для оранки заболочених земель i задернілих ґрунтів дискові ножі ставлять перед кожним корпусом плуга. Ножі покращують робочий процес i забезпечують постійну ширину скиби.
Чересловий ніж (Рис. 4. б) має лезо 15, обух 14 i тримач 13. Він являє собою двогранний клин.
Ножі можуть бути з прямолінійним i криволінійним лезами (Рис. 4. б, в). Їх кріплять до рами за допомогою хомута з накладкою. Ніж із прямолінійним лезом встановлюють під кутом 70-75° до горизонту.
Під час роботи ніж розрізує ґрунт, кореневища i полегшує підрізування скиби ґрунту корпусом плуга. Ніж розміщують на відстані 5-10 мм. від польового зрізу корпуса. Його можна переміщувати вгору чи вниз i регулювати глибину ходу.
Чересловi ножі застосовують для оранки задернілих і заболочених ґрунтів, засмічених камінням, тощо.
Рис. 5. Схема розміщення робочих органів плуга:
1 – стовба корпуса; 2 – отвори для встановлення передплужника по висоті; 3 – стовба передплужника; 4 – стояк ножа; 5 – дисковий ніж; 6 – передплужник; 7 – корпус плуга.
Плоский ніж (Рис. 4. е) з опорною лижою використовують для оранки i що поросли чагарниками висотою до 2-4 м. Під час роботи ножа лижі притискають чагарники, а ніж їх розрізує. Ніж має лезо в передній і задній частинах для подовження строку служби. При затупленні передньої частини його повертають на 180° i використовують знову.
