Лабораторна робота 7.
Культиватори для суцільного обробітку ґрунту.
Мета: Вивчити призначення, будову та технологічний процес роботи, технологічний процес наладки культиваторів для суцільного обробітку ґрунту.
Обладнання:Устаткування, плакати, література.
Програма роботи
1. Вивчити загальну будову культиваторів для суцільного обробітку ґрунту та технологічні операції підготовки до роботи та наладки.
2. Оформити звіт.
Хід роботи:
1. Загальна будова культиваторів для суцільного обробітку ґрунту та технологічні операції підготовки до роботи та наладки.
Культиватори КПС-4 (КП-4), КСП-4, КПСН(П)-4 i КПС-8 (КПН-8) призначені для суцільного обробітку парів, передпосівного обробітку ґрунту з одночасним боронуванням.
Культиватор КПС-4 складається з рами 2 (рис. 1. а, б i в), довгих та коротких гряділів 15, двох опорних пневматичних коліс 3 з гвинтовими механізмами, пристосування для навішування борін, причіпного пристрою 1 та гiдроцилiндра 9.
Гряділі шарнірно з’єднані з переднім брусом рами. У задній частині кожного гряділя змонтований тримач 12 з болтом 13, за допомогою якого i кріпиться лапа до гряділя. У верхній частині гряділя над робочим органом встановлена штанга з пружиною 11, яка забезпечує стійкість ходу лап у ґрунті.
Культиватор комплектують універсальними стрілчастими лапами з шириною захвату 270 i 330 мм та розпушувальними лапами з пружинними стояками (рис. 1. в і г). Стрілчасті лапи розміщені в шаховому порядку у двох поперечних рядах. Лапи переднього ряду мають ширину 270 мм, а заднього – 330 мм.
Кінці різальних кромок задніх лап перекривають з кожного боку кромки передніх лап на 40-50 мм. Це забезпечує повне підрізування бур’янів. Якщо проводять обробіток дуже засмічених полів, то на коротких i на довгих гряділях встановлюють лапи шириною захвату 330 мм. Для повного підрізування бур’янів лапи повинні бути гострими.
Якщо на культиваторі встановлюють розпушувальні лапи, то розміщують їх у трьох поперечних рядах. Причому на коротких гряділях монтують по одній лапі, а на довгих за допомогою подвоєних тримачів – по дві, що забезпечує відстань між серединами суміжних лап 167 мм. Ширина захвату культиватора – 4 м. Агрегатують з тракторами класу 1,4. Робоча швидкість – до 12 км/год. Продуктивність – до 4,8 га/год.

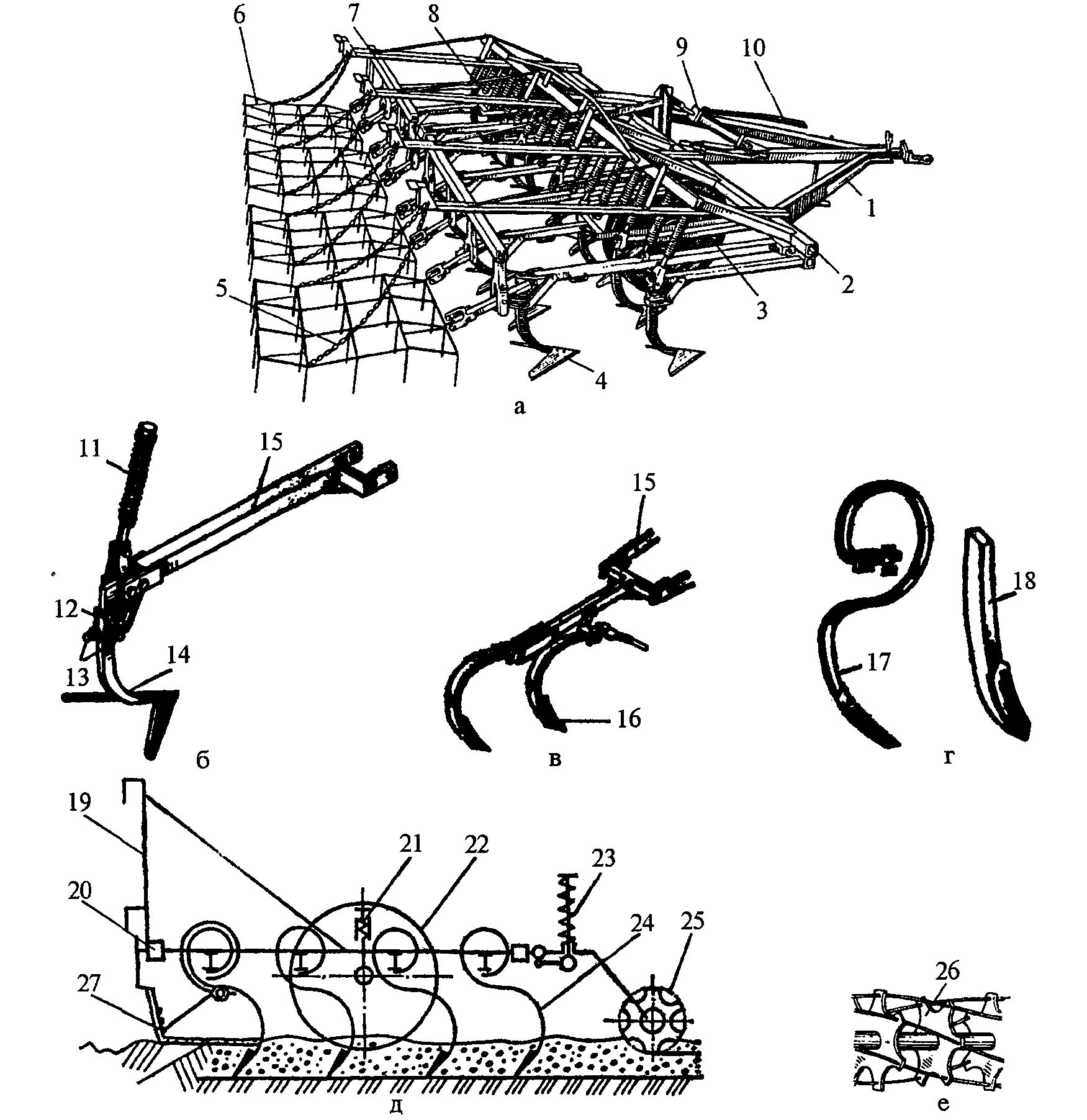

Рис. 1. Культиватори для суцільного обробітку ґрунту:
а– КПС-4;бів– робочі сексі;г– розпушувальні лапи; д – КШП-8; е – роторна борінка; 1 – сниця; 2 і 20 – рами; 3 і 22 – опорні колеса; 4 і 14 – стрілчасті лапи; 5 – ланцюг; 6 – борона зубова; 7 – пристрій для зачіпки борін; 8 і 23 – натискні штанги; 9 – гiдроцилiндр; 10 – рукав високого тиску; 11 – пружина штанги; 12 – тримач; 13 – болт; 15 – гряділь; 16, 17 і 18 – розпушувальні лапи; 19 – зачіпка; 21 – регулятор глибини; 24 –Sподібний зуб; 25 – роторна борінка; 26 – диск; 27 - вирiвнювальний брус.
Регулювання. Глибину культивації змінюють за допомогою гвинтових механізмів опорних коліс. Кут входження стрілчастих лапи у ґрунт регулюють болтом тримача гряділя. Для роботи на легких ґрунтах і малої глибини культивації лапи встановлюють так, щоб їх різальні кромки торкались поверхні майданчика. За важких умов роботи (важкі і тверді ґрунти, велика глибина обробітку) лапи нахиляють вперед на 2-3°. Стійкість ходу лап регулюють стисканням пружин натискних штанг гряділів. На твердих і засмічених ґрунтах стискання пружин збільшують переміщенням упору вгору. Сила стискання пружин усіх штанг повинна бути однаковою.
Культиватори КШУ-12, КШУ-8 i КШУ-4 призначені для суцільного, передпосівного обробітку ґрунту на глибину до 12 см.
Культиватор широкозахватний КШУ-12 причіпний і складається із центральної, двох середніх і двох крайніх секцій, шести опорних пневматичних коліс, універсальних стрілчастих або розпушувальних лап, вирiвнювального пристрою у вигляді пружинних борінок або котків пруткового типу, гiдроцилiндрiв, причіпного пристрою та підвісок робочих органів.
Центральна, середні і крайні секції з’єднані між собою шарнірно. Центральна секція встановлена на здвоєні колеса, а крайні секції мають по одному опорному колесу.
На секціях встановлюють універсальні стрілчасті лапи шириною захвату 330 мм, якi розміщують у три поперечні ряди, або розпушувальні лапи на пружинних стояках. Крім того, культиватор обладнують пружинною бороною або прутковим котком.
При транспортуванні культиватора крайні i середні секції повертають за допомогою гiдроцилiндрiв і розміщують вертикально.
Глибину ходу лап регулюють гвинтовим механізмом опорних коліс та переміщенням стояків лап у тримачах.
Ширина захвату культиватора – 10 i 12 м. Глибина обробітку – 6-12 см.
Агрегатують із тракторами Т-150, Т-150К ін.
Культиватори КШП-8 i КРК-9 призначені для суцільного передпосівного обробітку ґрунту після оранки під посів зернових i технічних культур. За один прохід культиватори виконують вирівнювання, розпушування на глибину до 15 см i рівномірне ущільнення поверхневого шару ґрунту.
Культиватор КШП-8 застосовують для розпушення ґрунту, закриття вологи, знищення бур’янів, обробітку ґрунтів, засмічених камінням.
КШП-8 зачіпний, шарнiрно-секцiйний. На культиваторі встановлені розпушувальні лапи на пружинних стояках. Лапи встановлені в чотири ряди (рис. 1. д). Культиватор обладнують вирiвнювальним брусом 27, прутковими борінками (котками) 25 або зубовими боронами. Зубові борони встановлюють при роботі на вологих і важких ґрунтах.
Культиватор обладнаний механізмами піднімання бокових секцій (переведення у транспортне положення) i регулювання глибини обробітку. Секційне використання його дозволяє отримувати ширину захвату 3,6, 6,0 і 8,4 м. при глибині обробітку 4-12 см.
Робоча швидкість культиватора – 7-12 км./год. Продуктивність – до 10 га./год.
Культиватор КПЗ-9,7 причіпний i застосовують його для закриття вологи та передпосівного обробітку ґрунту під зернові й технічні культури.
Він складається із центрально і двох бокових секцій та причіпного пристрою.
Культиватор обладнаний розпушувальними лапами на пружинних стояках, вирiвнювальним дошками, роторними борінками, гідрофікованим механізмом переведення в транспортне положення, опорними i транспортними пневматичними колесами та механізмом регулювання глибини культивації.
При роботі культиватора вирiвнювальнi дошки планують поверхню поля, вирівнюють її, лапи на пружинних стояках розпушують ґрунт на глибину до 12 см, а роторні борони розбивають грудки, зарівнюють борозни від проходу робочих органів, частково ущільнюють i вирівнюють поверхню поля.
Агрегатують з тракторами класу 3.
Глибину обробітку регулюють гвинтовим механізмом причіпного пристрою. Ширина захвату – 9,7 м. Робоча швидкість – до 10 км./год. Продуктивність – до 5 га./год.
Культиватори КГП-З,6, КГ-8 i КГП-8,4 призначені для суцільного, передпосівного обробітку ґрунту на глибину до 12 см.
Культиватор КГ-8 причіпний. Він складається з центральної секції 2 (Рис. 2.) i двох бокових 3 i 5, якi переводять із робочого положення у транспортне вертикальне двома гiдроцилiндрами. Центральна секція має два опорних пневматичних колеса 9, а бокові – по одному металевому 6.
Рис. 2. Культиватор КГ-8:
1 – причіпний пристрій; 2 – центральна секція; 3 – права бокова секція; 4 i 10 – гiдроцилiндра; 5 – ліва бокова секція; б – опорне колесо бокової секції; 7 i 8 – стрілчасті лапи; 9 – опорне пневматичне колесо центральної секцій.
Робочі органи культиватора – стрілчасті лапи 7 i 8, що розміщені у два ряди. Ширина захвату культиватора – 8 м. Центральну секцію переводять у транспортне положення гiдроцилiндром 10. Агрегатують культиватор з тракторами класу 3. Продуктивність – до 9,6 га./год.
Культиватор КГП-8,4 – багатоопераційний, зачіпний. Агрегатують його з тракторами класу 3. Робочі органи – розпушувальні лапи на пружинних стояках. У передній частині рами е вирiвнювальний брус. до заднього бруса рами приєднують котки. Глибина обробітку – 4-12 см. Ширина захвату культиватора – 8,4 м. Продуктивність – до 8,4 га./год.
Культиватори КРУ-3,7, КН-7,2 i КГС-8М призначені для суцільного обробітку ґрунту, парів, передпосівного обробітку ґрунту з питомим опором до 0,09 МПа. i твердістю до 3,5 МПа. Робочі органи культиваторів – стрілчасті лапи, шириною захвату 340 мм., якi розміщені у три ряди в шаховому порядку. Стояки робочих органів кріпляться безпосередньо до рами 1 вони пiдпружиненi. Завдяки цьому при русі відбувається коливання лап у ґрунті, що підвищує ступінь розпушення і самоочищення їх від бур’янів і рослинних решток, а також сприяє забезпеченню заданої глибини обробітку.
Культиватор-розпушувач універсальний КРУ-3,7 складається з рами 6 (Рис. 3.), 14 стрілчастих лап 1 і 3, що встановлені у три ряди і з перекриттям, двох опорних пневматичних коліс 2, гiдроцилiндра, механізму регулювання глибини ходу лап і причіпного пристрою. Ширина захвату стрілчастих лап – 340 мм. Глибину обробітку до 16 см. регулюють переміщенням упора й гайки на штоцi гiдроцилiндра. Ширина захвату культиватора – 3,7 м. Робоча швидкість – 7-10 км./год. Продуктивність – 2,6-3,7 га./год. Агрегатують з тракторами класу 3.
Культиватор КН-7,2 складається з центральної секції і двох бокових. У транспортне вертикальне положення бокові секції переводяться двома гiдроцилiндрами. Рама центральної секції має два опорних пневматичних i три металевих колеса, а бокові секції – по одному металевому.

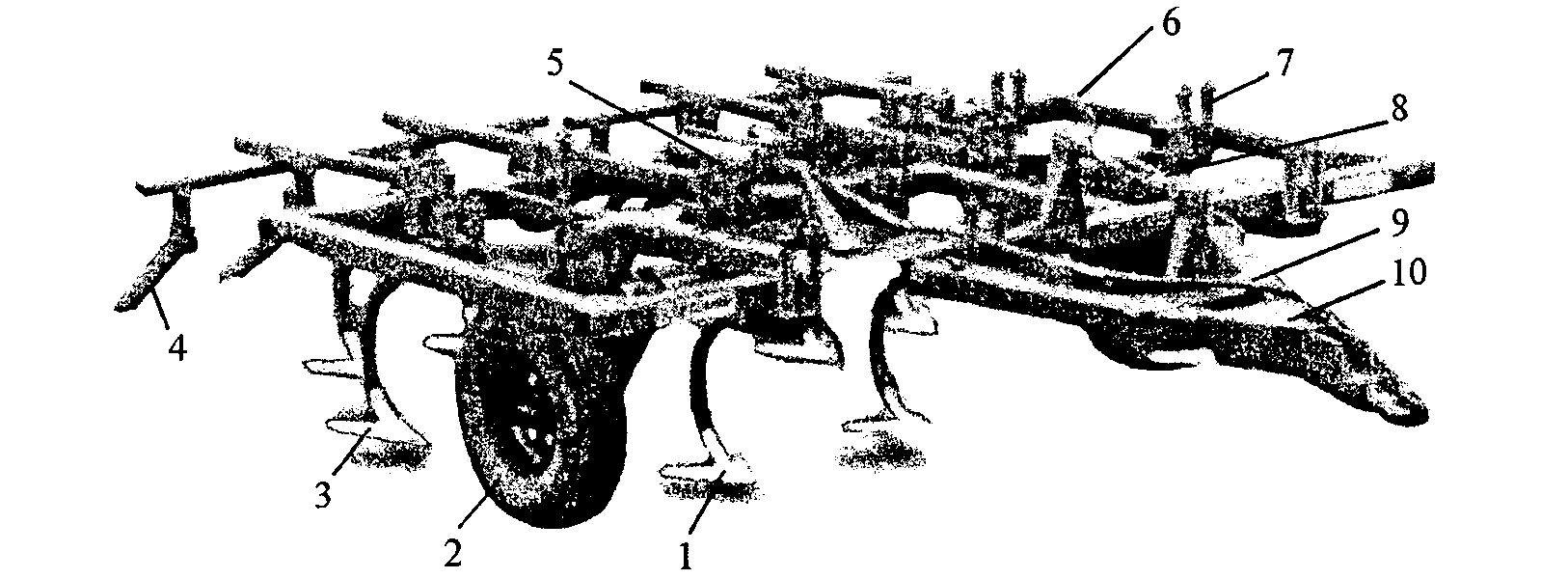

Рис. 3. Культиватор-розпушувач КРУ-3,7:
1 і 3 – стрілчасті лапи; 2 – опорне колесо; 4 – повідець для борін; 5 – гiдроцилiндра; 6 – рама; 7 – пружини; 8 – гвинтовий механізм; 9 – маслопроводи; 10 – причіпний пристрій.
Робочі органи – стрілчасті лапи з пiдпружиненими стояками. Агрегатують культиватор з тракторами класу 3-5. Ширина захвату культиватора – 7,2 м. Робоча швидкість – 6-10 км/год. Продуктивність – 4,3-7,2 га/год.
Культиватор-глибокорозпушувач КГС-8М зачіпний і складається з центральної секції глибиною захвату 4 м i двох бокових 2 і 9 (Рис. 4.). Переведення секцій із робочого положення у вертикальне транспортне забезпечується двома гiдроцилiндрами 10 і 12. Рама центральної секції встановлена на два пневматичних опорних колеса 1, а бокові – на два опорних металевих 3 з гвинтовими механізмами. Робочі органи – стрілчасті лапи з шириною захвату 410 мм, що встановлені у два ряди. Глибина обробітку – 8-16 см. до заднього бруса рами приєднані подовжувачі для приєднання зубових або секцій пружинних борін. Агрегатують культиватор з тракторами класу 5.
Ширина захвату 8 м. Робоча швидкість до 10 км./год. Продуктивність до 8 га./год.

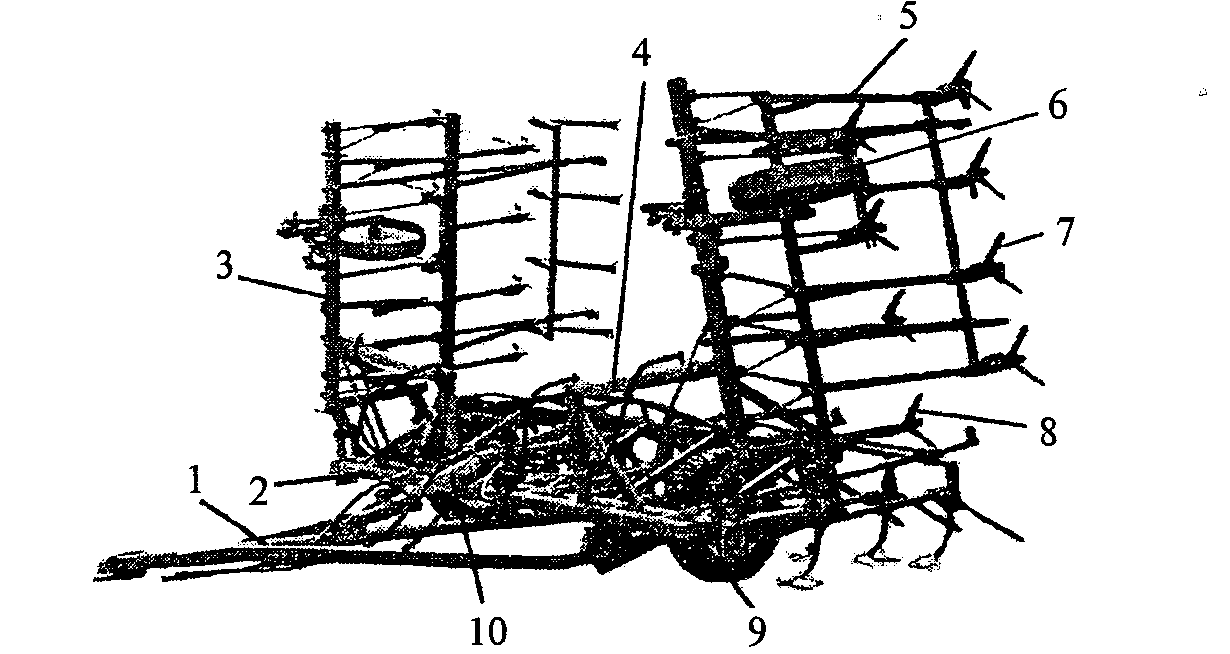

Рис. 4. Культиватор КГС-8М:
1 – опорне пневматичне колесо; 2 i 9 – бокові секції; 3 – опорне металеве колесо; 4 i 5 – стрілчасті лапи; 6 – подовжувачі; 7 – пружинний зуб; 8 – секція пружинної борони; 10 і 12 – гiдроцилiндри; 11 – начитаний пристрій; 13 – рама центральної секції.
Культиватори комбіновані ККП-3,6Н, ККП-4,5Н, КШН i КНК-6 призначені для основного, передпосівного обробітку ґрунту, закриття вологи тощо. Вони мають послідовно розміщені три типи робочих органів: стрілчасті комбіновані лапи, секції сферичних дисків і котки пруткові. Культиватор КШН-5,6 напiвпричiпний, складається з центральної секції шириною захвату 3 м і двох бокових 2 і6 секцій (Рис. 5.). Робочими органами культиватора є стрілчасті комбіновані лапи 3 i 10 шириною захвату 560 мм, якi розміщені у два ряди. На секціях позаду лап закріплені сферичні диски 4 і 9 діаметром 400 мм. до задніх брусів секцій приєднані котки 5 i 8 з плоскими прутками діаметром 500 мм. Рама 1 центральної секції встановлена на два опорних пневматичних колеса 7. У передній частині культиватора закріплені два опорних металевих колеса 11. Під час роботи стрілчасті лапи розпушують ґрунт на задану глибину, сферичні диски подрібнюють рослинні рештки, вирівнюють поверхню, переміщують ґрунт, котки подрібнюють грудки і прикочують ґрунт.
Глибину обробітку 6-16 см регулюють гвинтовими механізмами передніх опорних коліс. Ширина захвату культиватора – 5,6 м. Робоча швидкість – 8-10 км./год. Продуктивність – 4,4-5,6 га./год. Агрегатують з трак торами класу 3—5.

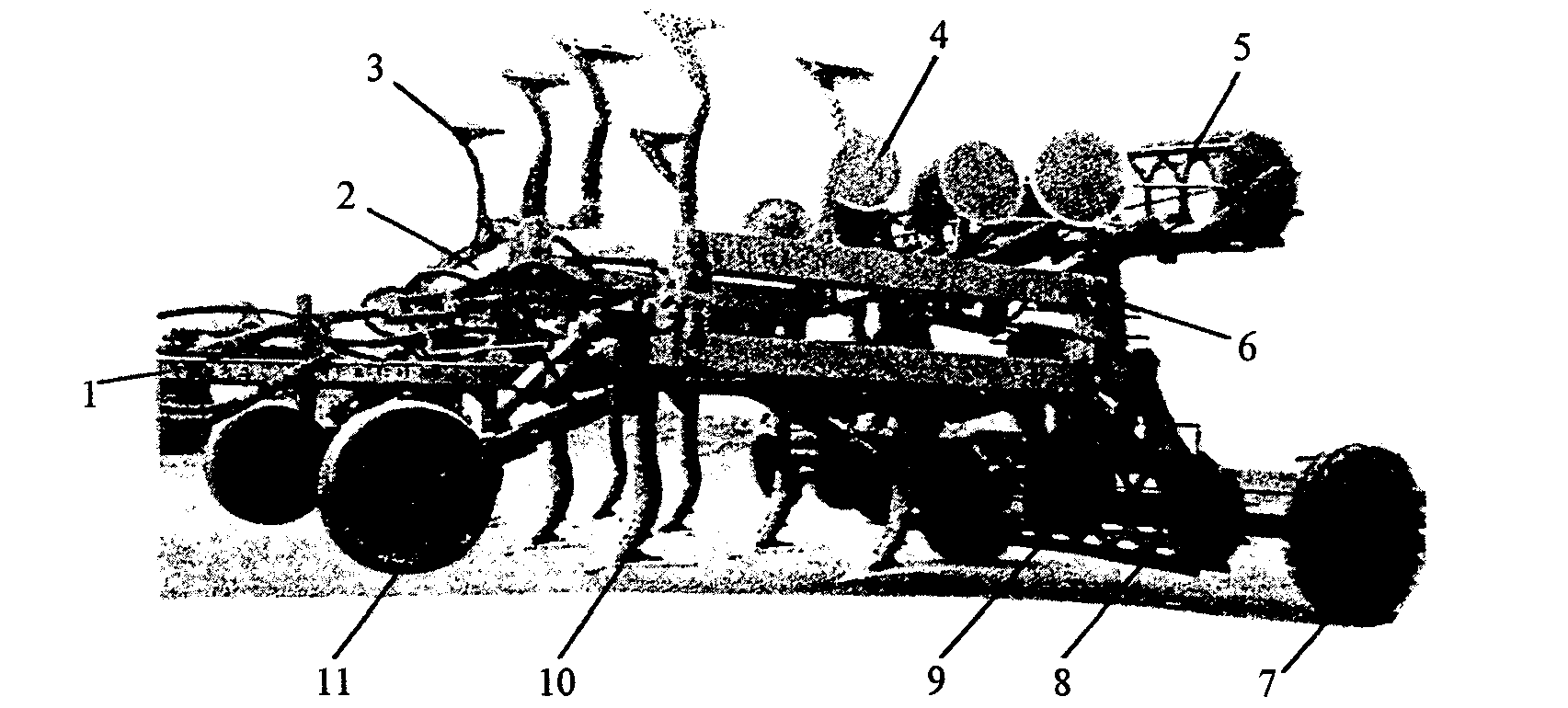

Рис 5. Культиватор КШН-6:
1 – рама основна; 2 – права бокова секція; 3 i 10 – стрілчасті лапи; 4 i 9 - сферичні диски; 5 i 8 – котки пруткові; 6 – ліва бокова секція; 7 – опорне пневматичне колесо; 11 – переднє опорне металеве колесо.
Культиватори ККП-3,6Н i ККП-4,5Н начiпнi. Вони мають число розпушувальних лап i дисків відповідно 9 і 11 та 10 i 12. Ширина захвату культиваторів відповідно 3,6 i 4,5 м. Продуктивність їх становить – 2,9 і 3,9-4,5 га./год.
Культиватор комбінований ККП-6 „Кардинал” напiвпричiпний, призначений для закриття вологи, передпосівного обробітку ґрунту. Він складається з трьох секційних рам, вирiвнювальних брусів, двох рядів розпушувальних лап, тандемних котків пруткового типу, пружинних розпушувачів, двох пневматичних опорних коліс, двох гiдроцилiндрiв, причіпного пристрою.
За один прохід культиватор розпушує сліди коліс трактора після проходу агрегату, вирівнює поверхню поля, розпушує ґрунт на глибину до 15 см., підрізує бур’яни, подрібнює грудки й ущільнює ґрунт. Агрегатують культиватор з тракторами класу 3-5.
Ширина захвату – 6 м. Робоча швидкість – 8-10 км./год. Продуктивність – 4,8-6,0 га./год.
Культиватори-ґрунторозпушувачi ГН-2,9, ГРН-3,9 (ГН-3,9) i КГР-6 застосовують для обробітку ґрунту після збирання зернових, коренебульбоплодів та інших культур для суцільного обробітку ґрунту після оранки і передпосівного обробітку ґрунту.
Ґрунторозпушувач ГРН-3,9 складається з рами 10 (Рис. 6.), двох секційних рядів стрілчастих лап, передньої і задньої секцій, чотирьох секцій пiдпружинених ротаційних борін, секцій пруткових гребінок 8, двох опорних пневматичних коліс 13 і зачіпного пристрою 11.
Лапи в секціях розташовані на гряділях із зміщенням переднього ряду в кожній секції по ходу агрегату i на різний висоті. Передні лаки в кожному ряду
забезпечують глибину обробітку 8-12 см., а задні – 16-22 см.

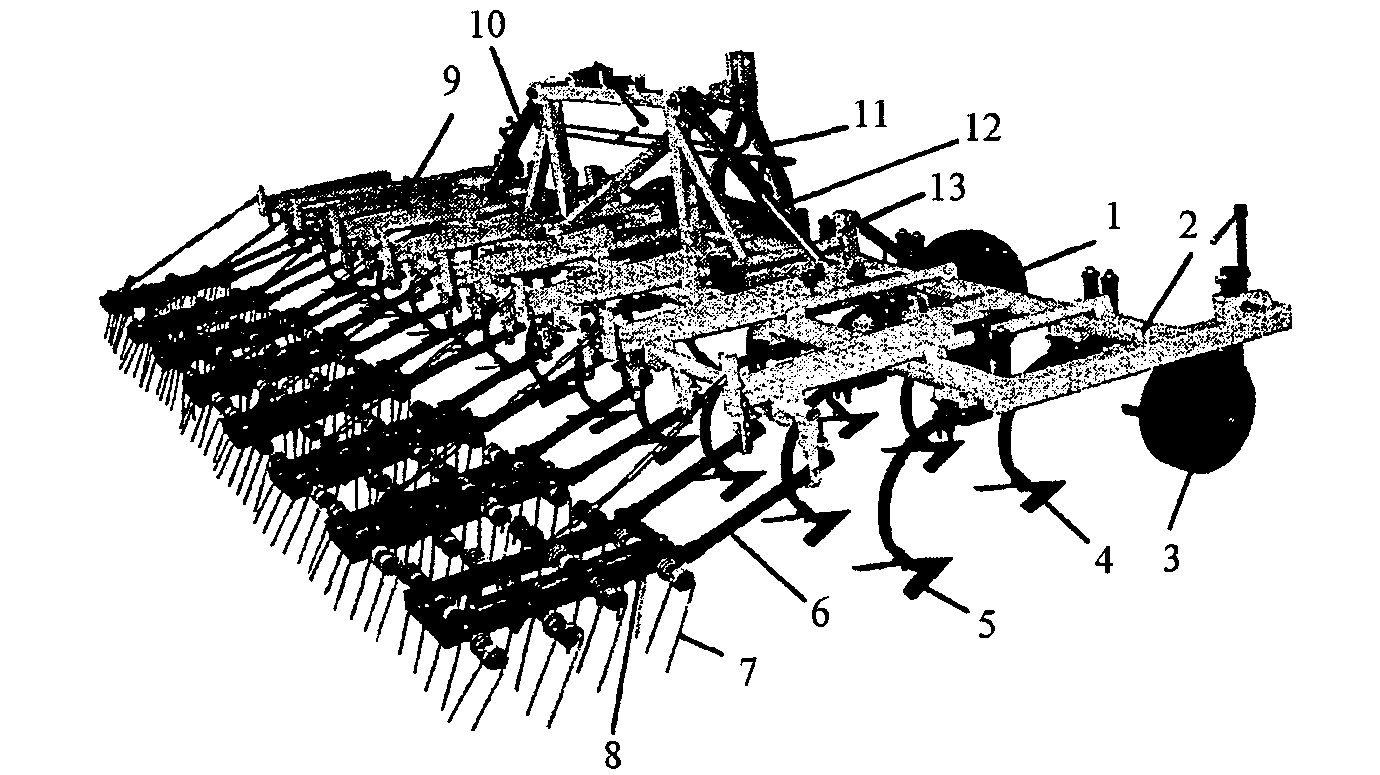

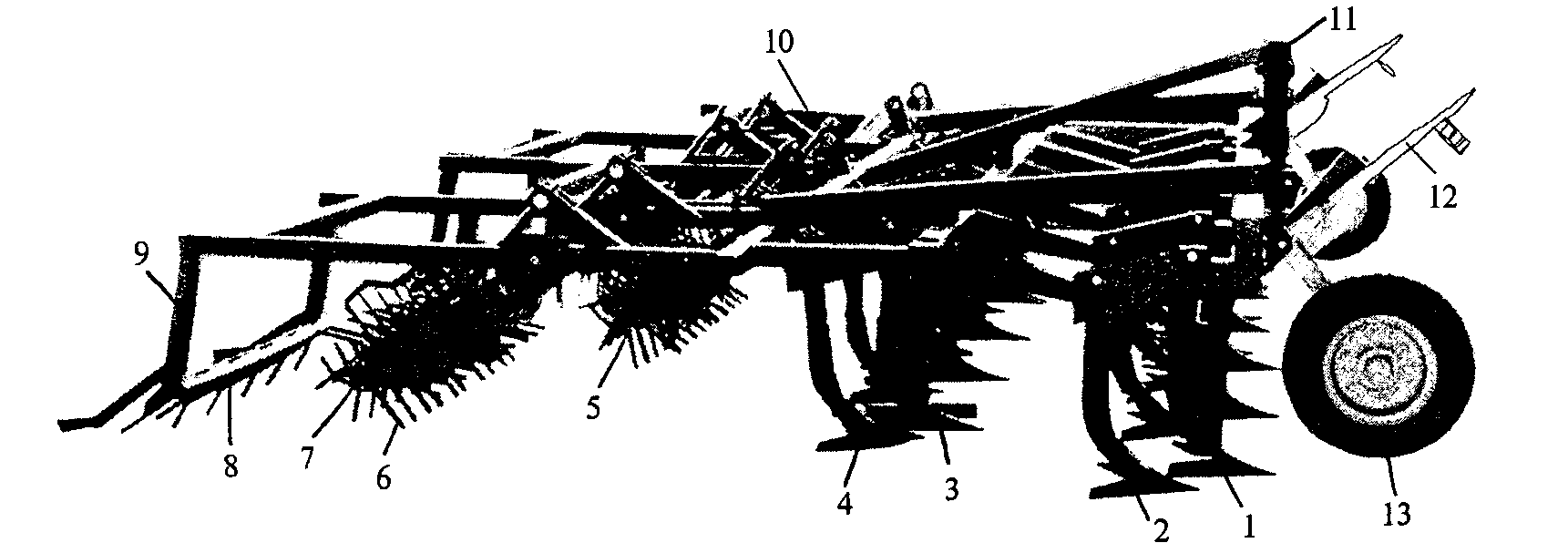

Рис. 6. Культиватор-розпушувач ГРН-3,9:
1, 2, 3 i 4 – стрілчасті лапи відповідно рядів передньої i задньої секцій; 5 і 7 - секції ротацiйкоiї борони; 6 – зуб прутковий; 8 – гребінка; 9 – рамка подовжувача; 10 – основна рама; 11 - начіпний пристрій; 12 – важіль регулятора глибини; 13 – опорне колесо.
Під час руху агрегату стрілчасті лапи, що встановлені на різній висоті, підрізують, кришать i розпушують ґрунт на глибину 8-12 i 16-22 см., ротаційні пруткові борони інтенсивно подрібнюють ґрунт, а пруткові гребінки додатково кришать, вирівнюють і частково його ущільнюють.
Глибокорозпушувач додатково обладнують вертикально встановленими ножами і закріплюють їх на стояках лап переднього бруса рами.
Вертикальні ножі перерізують рослинні рештки, бур’яни і кореневу систему у верхньому шарі ґрунту. При осінньому обробітку ґрунту на зяб ротаційні борони і гребінки від’єднують від культиватора.
Ширина захвату ґрунторозпушувача – 3,8 м. Глибина розпушування ґрунту при основному обробітку – 22 см., а при культивації – 8 см.
Робоча швидкість – до 10 км./год., а продуктивність – до 2,9 га./год. Агрегатують культиватор з тракторами класу 3-4.
