Контрольні питання
1 .Класифікація машин для поверхневого обробітку.
2. Призначення машин для поверхневого обробітку.
3. Класифікація борін.
4. Класифікація котків.
5. Назвати основні технологічні операції підготовки до роботи.
6. Робочі органи культиваторів
Лабораторна робота №5.
Культиватори для міжрядного обробітку ґрунту.
Мета:Вивчити призначення, будову та технологiчний процес роботи, технологiчний процес наладки культиватор для міжрядного обробітку ґрунту.
Обладнання:Устаткування, плакати, література.
Програма роботи
1.Вивчити загальну будову культиваторів для міжрядного обробітку ґрунту.
2.Провести технологічні операції підготовки до роботи та наладки.
3. Оформити звіт.
Хід роботи:
1. Загальна будова культиваторів для міжрядного обробітку ґрунту.
Для обробітку міжрядь кукурудзи, соняшнику, рицини та інших культур застосовують культиватори-рослинопiдживлювачi КРНВ-4,2, УКР-4,2, КРН-5,6, КРНВ-5,6, УКР-5,6, КДН-5,6 і УКР-8,4, а для передпосівного обробітку ґрунту та обробітку міжрядь цукрових буряків - УСМК-5,4В, КГС-4,8В, КРНВ-5,6-02, КРШ-8,1 та ін.
При вирощуванні овочевих культур здебільшого використовують культиватори УКР-4,2, КРН-4,2Г, КОН-4,2, КОН-2,8Б, УКР-2,8 та ін.
Культиватор-рослинопiдживлювач КРНВ-5,6 призначений для міжрядного обробітку, підживлення та підгортання посівів кукурудзи, соняшнику, рицини та інших культур з міжряддями 70 і 90 см.
Культиватор начіпний, складається з дев’яти секцій робочих органів 1 (Рис.1.а), восьми бункерів з туковисівними апаратами АТП-2, бруса рами 4, автозчiпки 6, двох опорно-приводних коліс 5, механізмів передач, транспортного пристрою.
Секції робочих органів з’єднані з основним брусом рами за допомогою паралелограмних підвісок. Кожна секція складається з гряділя 6 (Рис. 1.б), копіювального колеса 12 i паралелограмної пiдвiски. Остання складається з переднього 14 і заднього 5 кронштейнів, верхньої ланки 3 із стяжною гайкою 2 і двох нижніх ланок 13. Передній кронштейн 14 з’єднаний з брусом рами скобою 1, а задній кріпиться до гряділя 6. На гряділі закріплені бокові бруси 10 квадратного перерізу за допомогою накладок 7, призм 9 і хомутів. На брусах встановлені тримачі лап 8, в яких закріплюють робочі органи культиватора. На одному гряділі монтують до чотирьох робочих органів культиватора.

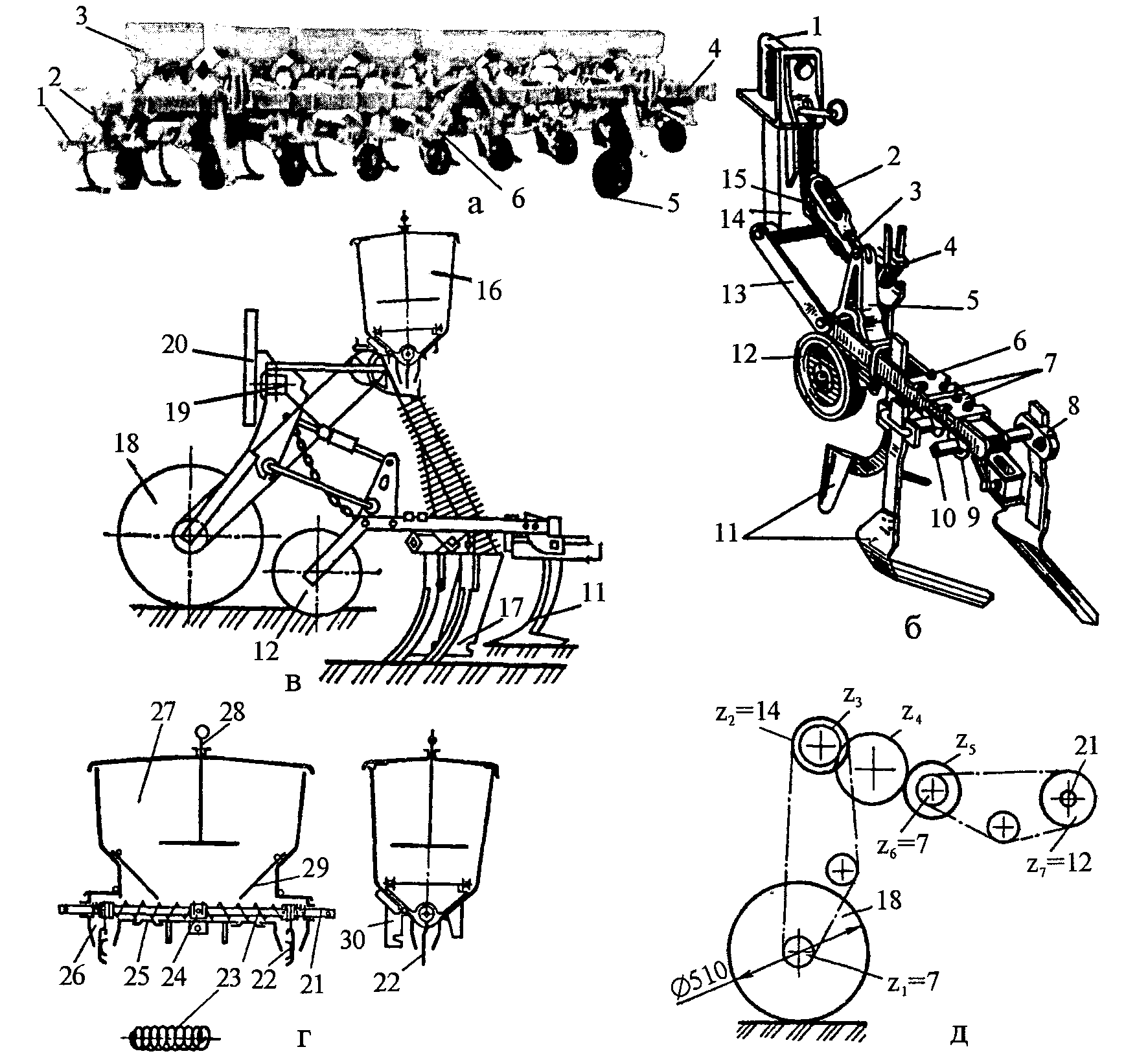

Рис. 1.. Культиватор КРНВ-5,6 (а):
1 – секція робочих органів; 2 – начіпний транспортний пристрій; 3 – бункер з висівним апаратом АТП-2; 4 – брус рами; 5 – опорне колесо; 6 – начіпний пристрій; б – секція робочих органів культиватора; в – схема культиватора з підживлювальним пристроєм; г – схема туковисівного апарата АТП-2; д – схема механізму приводу апаратів; 1 – скоба; 2 – стяжна гайка; 3 - верхня ланка; 4 – важіль регулятора глибини; 5 – задній кронштейн; 6 – гряділь; 7 – накладки; 8 - тримач лапи; 9 – призма; 10 – брус; 11 – лапи; 12 – копіювальне колесо; 13 – нижня ланка пiдвiски; 14 – передній кронштейн; 15 – ланцюг; 16 – бункер з туковисівним апаратом; 17 – підживлювальний ніж; 18 – опорне колесо; 19 – брус рами; 20 – замок автозчiпки; 21 – вал шнека; 22 – розсіювач; 23 – шнек; 24 –втулка; 25 – пiддон; 26 – лійка; 27 – бункер; 28 – покажчик рівня; 29 – козирок; 30 – кронштейн; z1z2z6і z7– зірочки; z3z4z5– зубчатки редуктора.
Робочі органи можна переміщувати вздовж гряділя шляхом переставляння накладок із призмами і хомутами та впоперек, зміщуючи бруси у накладках гряділя.
Глибину ходу робочих органів секції регулюють механізмом копіювального колеса за допомогою важеля регулятора глибини 4.
КРНВ-5,6 комплектують правими i лівими однобічними прополювальними самозагострювальними лапами (по 8 шт.) шириною захвату 165 мм., стрілчастими універсальними лапами (9 шт.) по 270 мм., стрілчастими лапами (16 шт.) по 220 мм., комплектами прополювальних борін, підгортальник корпусів, захисних дисків та ін.
Туковисівні апарати кропляться до бруса рами кронштейнами і приводяться в рух вiд опорно-приводних коліс за допомогою шестеренчасто-ланцюгових механізмів передач.
Туковисівний апарат АТП-2 (Рис. 1. г) складається з бункера 27 місткістю 0,45 м3. кришки, вала 21 з двома прутковими шнеками з лівою і правою навивкою, двох лійок 26, козирків 29, покажчика рівня мінеральних добрив 28 i піддона 25. Шнек має діаметр 52 мм., а крок прутків – 28 мм.
При обертанні вала шнеки переміщують добрива в лівий і правий бік до лійок 26. Усередині лійок закріплені розсіювачі 22, якi усувають пульсацію і забезпечують рівномірний потік добрив, що подається в тукопровід. Розсіювач – у вигляді пружинної скоби з прутковими стержнями.
Норму висіву добрив регулюють зміною частоти обертання висівного апарата за допомогою перестановки зубчастих коліс механізму передач
(Рис. 1. д).
Добрива вносяться у ґрунт так. Шнекові дозатори туковисівних апаратів подають добрива до тукопроводів, по яких вони надходять до лійок підживлювальних ножів, а далi – в ґрунт.
Ширина захвату культиватора – 5,6 м. Робоча швидкість – до 10 км./год. Продуктивність – до 5,6 га./год.
Культиватори-рослинопiдживлювачi КРН-4,2, КРНВ-4,2, УКР-4,2начiпнi, призначені для міжрядного обробітку, підживлення та підгортання шести рядків посівів просапних культур з міжряддями 60 і 70 см.
Основними складальними одиницями культиватора КРН-4,2 є сім секцій робочих органів, шість туковисівних апаратів АТП-2, брус-рама, замок автозчiпки, два опорно-приводних колеса, механізм передачі, комплекти робочих органів.
Робочі секції мають таку ж будову, як і в культиватора КРНВ-5,6.
Набір робочих органів включає прополювальні однобічні i стрілчасті лапи, розпушувальні долотоподібні, пiдгортальнi корпуси, бороздонарiзувачi, прополювальні борони, ротаційні голчасті диски, лапи-полички та ін.
Агрегатують культиватор із тракторами класу 1,4. Ширина захвату культиватора – 4,2 м., робоча швидкість – до 10 км./год., продуктивність – до 4,2 га./год.
Культиватори-рослинопiдживлювачi УКР-8,4, КРН-8,4 i КМШ-8,4призначені для обробітку посівів кукурудзи, соняшнику, сорго тощо, посіяних з міжряддями 60, 70 i 90 см.
При обробітку міжрядь 60 i 70 см. культиватори обробляють 12 рядків, а при міжрядді 90 см. – 8 рядків.
Культиватор КРН-8,4 комплектується плоскорізальними однобічними, стрілчастими i долотоподібними лапами, лапами-поличками, захисними щитками та ін. Агрегатують культиватор із тракторами класу 2 i З.
КРН-8,4 забезпечує міжрядний обробіток прополювальними лапами, підгортання рослин лапами-поличками, обробіток захисних зон прополювальними борінками, глибоке розпушування ґрунту долотоподібними лапами, знищення ґрунтової кірки і бур’янів у захисних зонах рядків голчастими дисками, внесення гербіцидів і рідких добрив.
Ширина захвату – 7,2-8,4 м. Робоча швидкість – до 9 км./год. Продуктивність – 6,3-7,4 га./год.
Культиватор рослинопідживлювач начіпний КРН-4,2Г (Д) використовують для обробітку картоплі з міжряддями 70 і 60 см. Він проводить суцільне досходове боронування, міжрядний обробіток, підживлення рослин мінеральними добривами, підгортання рослин та ін.
КРН-4,2Г (Д) складається з семи секцій робочих органів, шести туковисівних апаратів АТД-2, бруса-рами, двох опорних коліс, замка автозчiпки, механізмів передач.
На робочих секціях можуть встановлюватись однобічні плоскорiзальнi стрілчасті і розпушувальні долотоподібні лапи, підживлювальні ножі, пiдгортальнi корпуси тощо.
Агрегатують культиватор із тракторами МТЗ-80, МТЗ-82, ЮМЗ-6Л(М), ЮМЗ-80. Ширина захвату – 4,2 м., робоча швидкість – до 9 км./год., продуктивність – до 3-7 га./год.
Культиватор-пiдгортач начіпний КОН-4,2 застосовують для нарізування гребенів перед садінням картоплі й обробітку міжрядь картоплі. Цей культиватор є модифікацією культиватора КРН-4,2Г. Він складається з шести секцій робочих органів, бруса-рами, двох опорних коліс, замка авто зчіпки, механізмів передач, двох маркерів.
На секціях встановлюють пiдгортальнi, ярусні та серійні корпуси, ротаційні та прополювальні борони, підживлювальні ножі тощо.
Агрегатують культиватор з тракторами класу 1,4 і 2. Ширина захвату – 4,2 м., робоча швидкість – 6-9 км./год., продуктивність – 1,7-2,5 га./год.
Культиватор-пiдгортач начіпний КОН-2,8 призначений для нарізування гребенів перед садінням з одночасним внесенням у ґрунт мінеральних добрив, для суцільного досходового та міжрядного обробітку, для підгортання рослин.
Складається з п’яти секцій робочих органів, чотирьох туковисівних апаратів, замка автозчiпки, двох опорних коліс, маркерів.
Робочі секції з’єднані з брусами за допомогою паралелограмних механізмів.
Агрегатують культиватор із тракторами МТЗ-1ОО, МТЗ-102, МТЗ-80.
Ширина захвату – 2,8 м., робоча швидкість – 6 ,2-9 км./год., продуктивність – 1,3-1,7 га./год.
Культиватори-рослинопiдживлювачi КРНВ-5,6-02, УСМК-5,4В, КГС-4,8В, КРШ-8,1 призначені для передпосівного суцільного i міжрядного обробітку ґрунту при вирощуванні цукрових i кормових буряків з міжряддями 45 см.
Культиватор УСМК-5,4В складається із тринадцяти секцій робочих органів, шести туковисівних апаратів АТП-2, двох опорно-приводних коліс 1 (Рис. 2. а), механізмів привода туковисівних апаратів, бруса-рами 3, замка автоматичної зчіпки СА-1, транспортного пристрою, двох щiлинорiзiв-напрямникiв, пристрою для начiплювання борін. Культиватор комплектують змінними прополювальними та розпушувальними лапами, підгортальники – корпусами для першого та другого підгортання, секціями голчастих дисків, захисними дисками, комплектами роторів, шлейфiв i легких зубових борін.
Секція робочих органів складається з переднього 1 заднього 7 кронштейнів, гряділя 8, опорного колеса (котка) 12, бокових брусів 17 з лампотримачами 9, стабілізуючої пружини 5, регулювального гвинта 6, верхній 4 і нижній 14 ланок пiдвiски секції. Робочі органи кріпляться у тримачах болтами.
Глибину ходу робочих органів регулюють переміщенням опорного колеса відносно гряділя, кут входження лап у ґрунт – гвинтовим механізмом верхньої ланки пiдвiски, стійкість ходу робочої секції – гвинтом пружини пiдвiски секції.
Опорно-приводнi колеса встановлені у передній частині рами в спеціальній рамці. На осях коліс встановлені зірочки, якi передають рух на редуктор, а звідти на туковисівні апарати. Апарати з’єднані між собою валиками.
Пристрій для начiплювання борін складається з двох трубчастих тяг, шлейфа з повідцями i ланцюжків, якi утримують борони в транспортному положенні.
Культиватор агрегатують із тракторами класу 1,4 і 2. Ширина захвату – 5,4-5,7 м., робоча швидкість – 3-9 км./год., продуктивність – 1,2-3,8 га./год.
Культиватор-рослинопiдживлювач широкозахватний КРШ-8,1 застосовують для передпосівного та міжрядного обробітку ґрунту, суцільного обробітку посівів до появи сходів рослин, поперечного проріджування, а також внесення гербіцидів i рідких добрив при вирощуванні цукрових буряків з міжряддями 45 см.
Культиватор начіпний, агрегатують з тракторами Т-70С, ДТ-75Н, ХТЗ-120/121.
Складається з 18 секцій робочих органів, рами із замком автозчiпки, транспортного пристрою, двох опорних коліс, пристрою для начiплювання легких посівних борін, ротаційних батарей та комплектів робочих органів (плоскорізальних однобічних, стрілчастих і розпушувальних лап).
Культиватор-рослинопiдживлювач глибокорозпушувач КГС-4,8В призначений для передпосівного і міжрядного обробітку цукрових буряків з міжряддями 60 см.
Забезпечує передпосівний обробіток ґрунту, до сходовий суцільний обробіток, нарізування поливних борозен, розпушування ґрунту в міжряддях і підживлення рослин мінеральними добривами, розпушування ґрунту перед збиранням врожаю.
Рис. 2. Культиватор УСМIС-5,4В (а) i схема розміщення робочих органів на секції (б):
1 – опорно-привідне колесо; 2 – замок автозчiпки; 3 – брус; 4 – верхня ланка пiдвiски; 5 – пружина; 6 – регулювальний гвинт; 7 – задній кронштейн; 8 – гряділь; 9 – тримач лапи; 10 і 11 – лапи; 12 – опорний коток; 13 – сектор; 14 – нижня ланка пiдвiски; 15 – захисні диски; 16 – голчасті диски; 17 – брус граділя.
