Окрасочные агрегаты пневматического распыления

Классификация:

• переносные

• передвижные

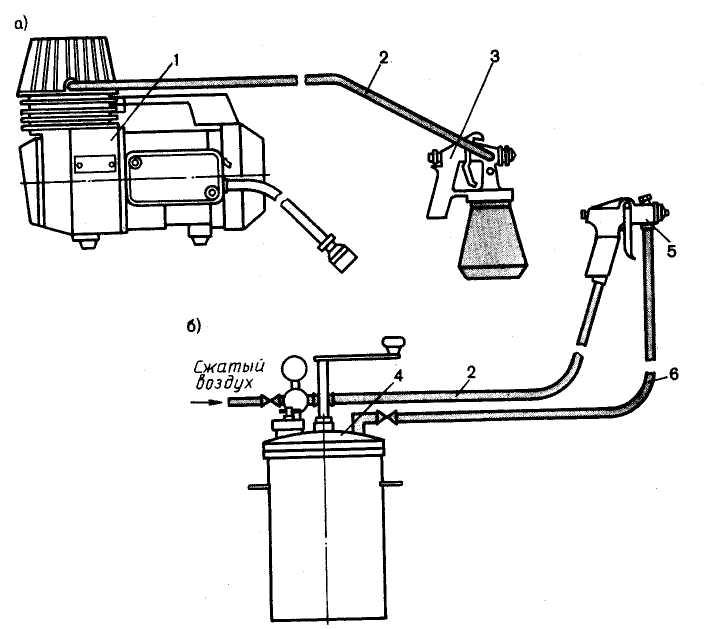

Рис. 1. Окрасочные агрегаты пневматического распыления: а — переносной; б — передвижной

1 – диафрагменный компрессор;2 – воздуховод; 3 – пневматический пистолет-краскораспылитель; 4 – красконагнетательный бак; 5 – краскораспылитель; 6 – материальный рукав

Переносные окрасочные агрегаты

Назначение: применяют при малых объемах работ для окраски лакокрасочными материалами вязкостью 15...25 с по ВЗ-4 поверхностей в труднодоступных местах.

Передвижные окрасочные агрегаты

Назначение: применяют для выполнения окрасочных работ средних и больших объемов.

Красконагнетательные баки

Назначение: предназначены для перемешивания и подачи к краскораспылителям под давлением сжатого воздуха красочных составов вязкостью до 60 с по вискозиметру ВЗ-4.

Параметры:

Vб = 20 - 60 л

Рраб = 0,4 МПа.

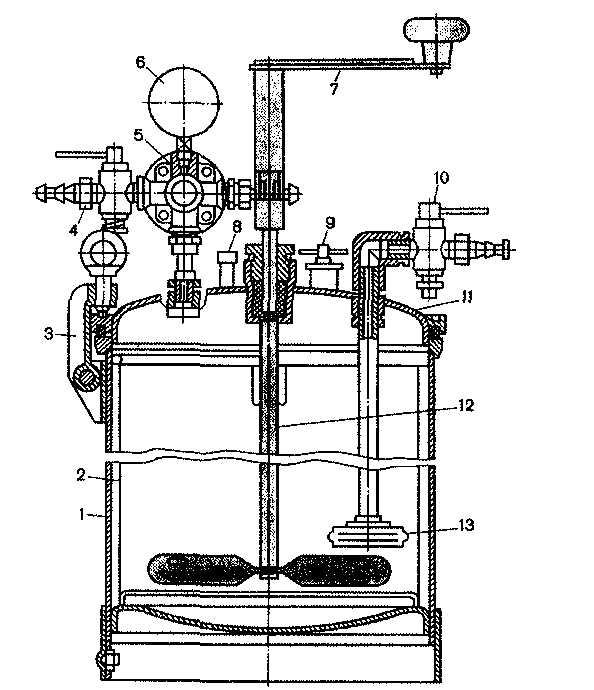

Рис. 2 Краскоагнетательный бак

1 – корпус; 2 – сменная емкость; 3 – накидные скобы; 4 – кран; 5 – редуктор; 6 – манометр; 7 – рукоять; 8 – клапан сброса давления; 9 – загрузочное устройство; 10 – кран подачи краски; 11 – крышка; 12 – лопастной смеситель;13 - фильтр

Пневматические ручные краскораспылители

Назначение: применяют для распыливания сжатым воздухом и нанесения на поверхности красочных составов и шпаклевок. Универсальный пневматический краскораспылитель (рис. ) предназначен для распыления красочных составов вязкостью 30...35 с (по ВЗ-4) при выполнении больших и средних объемов работ и способен работать с красконагнетательным баком или со съемным наливным бачком.

Различают три типа распылительных головок:

• наружного

• внутреннего

• комбинированного смешивания,

обеспечивающих дробление красочного состава струей сжатого воздуха соответственно снаружи, головки (рис., я), внутри головки (рис., б) как внутри, так и снаружи головки (рис., в).

Рис.3 Принципиальные схемы распылительных головок

Достоинства:

• просты в эксплуатации;

• небольшие по габаритам

Недостатки:

• высокая степень туманообразования, приводящая к значительным потерям красочных материалов до 25... 30% в окружающую среду

• ухудшение санитарно-гигиенических условий труда из-за большого количества аэрозоли

• значительный расход растворителей для разведения красочных составов до рабочей консистенция

• потребность в компрессорах

Рис. 4. Пневматический краскораспылитель

1 – насадка; 2 – головка; 3 – заглушки; 4 – игла; 5 – корпус; 6 – регулятор иглы; 7 – рукоятка; 8, 11 – штуцер; 9 – воздушный клапан; 10 – курок

ОКРАСОЧНЫЕ АГРЕГАТЫ безвоздушного РАСПЫЛЕНИЯ

Окрасочные агрегаты низкого давления для нанесения составов нагретым воздухом

Назначение: используют для нанесения с помощью сжатого сухого горячего воздуха низкого давления окрасочных составов,шпаклевок и грунтовок, а также декоративных жестких, содержащих крошку составов. Для выполнения больших объемов работ применяют передвижные агрегаты низкого давления с пяти- и шестиступенчатыми турбовоздуходувками.

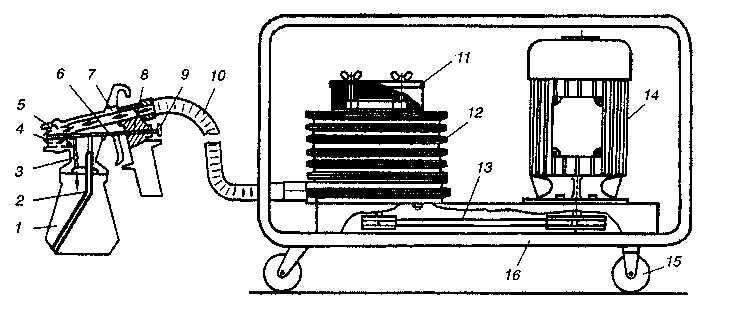

Рис. 5. Окрасочный агрегат низкого давления с подогревом краски

1 – бачок; 2 – материальная трубка; 3 – воздушный клапан; 4- материальное сопло; 5 – форсуна; 6 – курок; 7 – корпус; 8 – игла; 9 – регулятор хода иглы; 10 – термостойкий рукав; 11 – фильтр; 12 – турбовоздуходувка; 13 – клиноременная передача; 14 э/двигатель; 15 – колеса; 16 - тележка

П

Р = 0,03...0,06 МПа

П_возд = 0,5 - 2,5 m³/мин

n_турб = до 250 с-¹

П = 1,0 м³/мин

Степень сжатия составляет 1,08.

араметры:

Для работы на материалах различной вязкости и в зависимости от площади окрашиваемой поверхности краско­распылитель комплектуется сменными соплами диаметрами 1,5; 2,5; 3,5 мм и иглами диаметрами 1,2; 2,2; 2,8 мм.
