1.3. Условия распространения радиоволн при связи с подвижными объектами
В системах радиосвязи с подвижными объектами двумя основными источниками ухудшения их характеристик являются замирания при многолучевом распространении и межканальные помехи.
Уровень сигнала на входе приемника МС зависит от условий распространения радиоволн на участке БС-МС. Характеристики сигнала зависят не только от обычных потерь при распространении, но и от рельефа местности. Влияние топографии данной территории особенно усиливается тем, что высоты подъема приемных антенн на МС обычно невелики и составляют 1,5...3 м. В целом, чем больше степень пересеченности местности, тем многообразнее ее влияние на распространение сигнала и тем чаще уровень сигнала на МС и БС снижается до крайне низких отметок.
На затухание радиосигнала на трассе распространения большое влияние оказывают также различных предметы и препятствия, имеющие искусственное происхождение.
В подвижной радиосвязи передаваемые сигналы подвержены также влиянию различных явлений, связанных с многолучевым распространением и рассеянием радиоволн на неодно-родностях среды распространения. Эти явления приводят к замираниям радиосигналов. Замирания подразделяются на быстрые и медленные, отличающиеся своими статистическими характеристиками. Медленные замирания обычно обусловлены относительно небольшими изменениями рельефа местности на пути распространения радиоволн. Быстрые замирания вызваны отражениями сигналов как от неподвижных, так и от движущихся предметов. При этом часто прямой сигнал от БС отсутствует, а прием осуществляется благодаря попаданию в антенну МС многочисленных лучей, отраженных от зданий, как показано на рис. 1.7. Замирания этого типа называют многолучевыми замираниями.
При медленных замираниях огибающая сигнала представляет собой случайную величину с логарифмически-нормальным законом распределения
Следует отметить, что логарифм случайной величины х распределен нормально со средним значением а и дисперсией cr2.
21
Для исследования быстрых замираний огибающей используется рэлеевский закон
с математическим ожидаем m1 = и дисперсией М2= ст (4 - я) / 2.
Рис.1.9
Напряженность поля сигнала, излучаемого БС, уменьшается с расстоянием, если измерять ее в различных точках, расположенных вдоль радиуса от базовой станции. Подобные
22
измерения могут проводиться при перемещении МС по улицам города, когда мобильная станция удаляется от БС (рис. 1.8,a).
Типичная зависимость мгновенного значения огибающей принимаемого сигнала от времени s(t) изображена на рис. 1.8Д В том случае, когда скорость vmc подвижного объекта остается постоянной в течение записи уровня принимаемого сигнала, можно легко перейти от временной шкалы s(t) к шкале расстояний х, положив х=Умс • t (рис.1.8,в).
Антенны БС обычно имеют усиление 10...I6 дБ по отношению к полуволновому диполю и являются ненаправленными в горизонтальной плоскости. В вертикальной плоскости они имеют определенную направленность (рис.1.9,а и б). Антенны устанавливаются на высоте 30...100 м от поверхности Земли. Антенна, устанавливаемая на МС, представляет собой четвертьволновый вибратор. Усиление этой антенны по отношению к усилению дипольной антенны равно 0 дБ. В сотовых сетях подвижной радиосвязи используются радиоволны с вертикальной поляризацией.
Сигнал несущей частоты s(t), принимаемый на МС, можно записать в виде
где s(t) - огибающая сигнала; (t) - фаза сигнала.
Величина s(t) может быть представлена в виде двух сомножителей
где m(t) - случайная величина, отражающая медленные замирания с распределением (1.5), а r(t) - быстрые замирания сигнала с распределением (1,6). Одна из реализации s(t) представлена на рис. 1.10.
Рис. 1.10

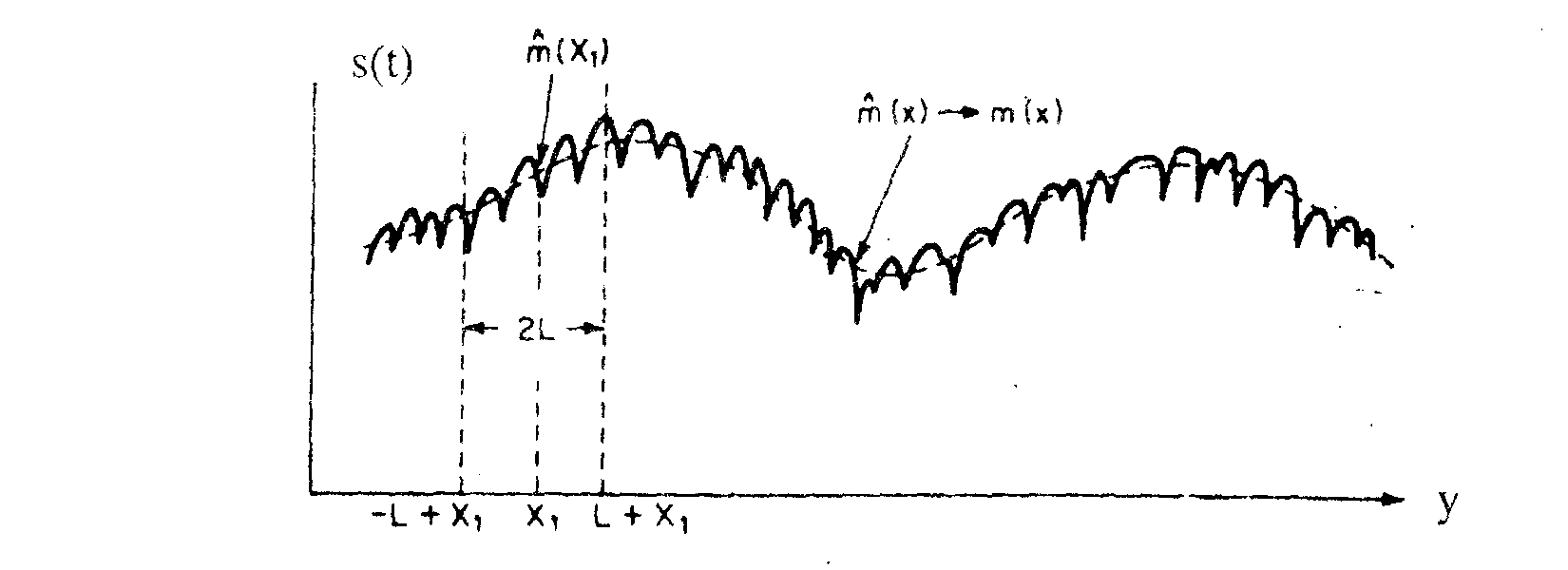

Если m(у) соответствует некоторой точке местности у, в которой в момент t проводится измерение характеристик сигнала, то m(t) представляет собой локальное среднее [16]. В этом случае (1.7) будет иметь вид
Локальное среднее может быть получено следующим образом
Оценка m(x) определяется усреднением огибающей s(y) замирающего сигнала в области у.
Считаем, что m(у) является локальным средним, а г(у) - стационарным рэлеевским процессом со средним, равным единице, имеем
Тогда
Если длина L недостаточно велика, то в самом m(х) будет заключаться частично информация о быстрых замираниях и (х) будет отличаться отm(х). Только тогда, когда 40 < L < 200
Если исключить составляющую медленных замираний, связанную только с потерями сигнала на пути распространения, то в результате будет выделен компонент быстрых замираний, показанный на рис. 1.11.
Рис. 1.11
24
Справа на рис. 1.11 показаны значения уровня относительно среднего уровня сигнала, отмеченного пунктирной линией. Слева указан процент времен, в течение которого сигнал на входе приемника будет ниже данного уровня.
Глубина и частота замираний зависит от характера городской застройки, диапазона частот и скорости движения МС. Глубокие замирания возникают в тех случаях, когда сигналы разных лучей поступают на вход приемника в противофазе, т.е. когда пути их распространения отличаются на нечетное число полуволн. Для рабочей частоты f=900 МГц величина /2=0,166 м. Если подвижный объект движется со скоростью vmc=80 км/ч, то такие глубокие замирания будут наблюдаться через ( / 2 )/ vmc=7,5 мс.
