Последовательность информационных символов
Рис.4.1
В качестве импульсных последовательностей могут быть выбраны кодовые последовательности Баркера, последовательности Хаффмена (М-последовательности), функции Уолша и др.
Кодовая последовательность Баркера состоит из символов an±l и характеризуется АКФ вида
Знак в последней строке зависит от NЭ. В табл.4.1 приведены известные кодовые последовательности Баркера.
Таблица 4.1
| ||||||||||||||
|
An
|
| ||||||||||||
Мэ
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
R2i
|
3
|
1
|
1
|
-1
|
|
|
|
|
|
|
|
|
|
|
-1/3
|
4
|
1
|
1
|
-1
|
1
|
|
|
|
|
|
|
|
|
|
±1/4
|
5
|
1
|
1
|
1
|
-1
|
1
|
|
|
|
|
|
|
|
|
1/5
|
7
|
1
|
1
|
1
|
-1
|
-1
|
1
|
-1
|
|
|
|
|
|
|
-1/7
|
11
|
1
|
1
|
1
|
-1
|
-1
|
-1
|
1
|
-1
|
-1
|
1
|
-1
|
|
|
-1/11
|
13
|
1
|
1
|
1
|
1
|
1
|
-1
|
-1
|
1
|
1
|
-1
|
1
|
-1
|
1
|
1/13
|
На рис.4.2,а приведена АКФ кода Баркера (N=7) для дискртеных значений τ=mτо, m=0,l,2,...,NЭ-l, которая была рассчитана по формуле
69
На рис.4.2,6 поясняется методика расчета АКФ по (4.5) для точки m=2. Значения аn взяты из табл.4.1.
Рис.4.2
Уровень боковых лепестков АКФ по абсолютному значению не превышает 1/NЭ. Время корреляции |τk|=τo=T/ NЭ.
К сожалению, число последовательностей Баркера весьма ограничено. Кроме того, значение NЭ для этих последовательностей невелико. Не найдены кодовые последовательности, обладающие свойством (4.4) для NЭ >13.
3. Последовательный составной сигнал, состоящий из отрезков синусоидальных колебаний одной частоты.
В этом случае элементом сигнала является отрезок синусоиды длительностью Т/Nэ. Последовательность смены фаз элементарных синусоид определяется законом манипуляции. Практически оказывается удобным манипулировать фазу элементов сигнала в соответствии с последовательностями Баркера, Хаффмена и ПСП. На рис.4.3 показан последовательный
70
одночастотный составной сигнал, который также называют фазоманипулированньи шумоподобным сигналом (ФМШПС).
Рис.4.3
Таким образом, ФМШПС представляет собой произведение несущего колебаш Aocoscoot на ПСП u(t) вида
NЭ - число элементов ПСП;
Т - период ПСП;
то=Т/ NЭ - длительность одного элемента ПСП. Сигнал на выходе передатчика МС имеет вид
3. Последовательный составной многочастотный сигнал.

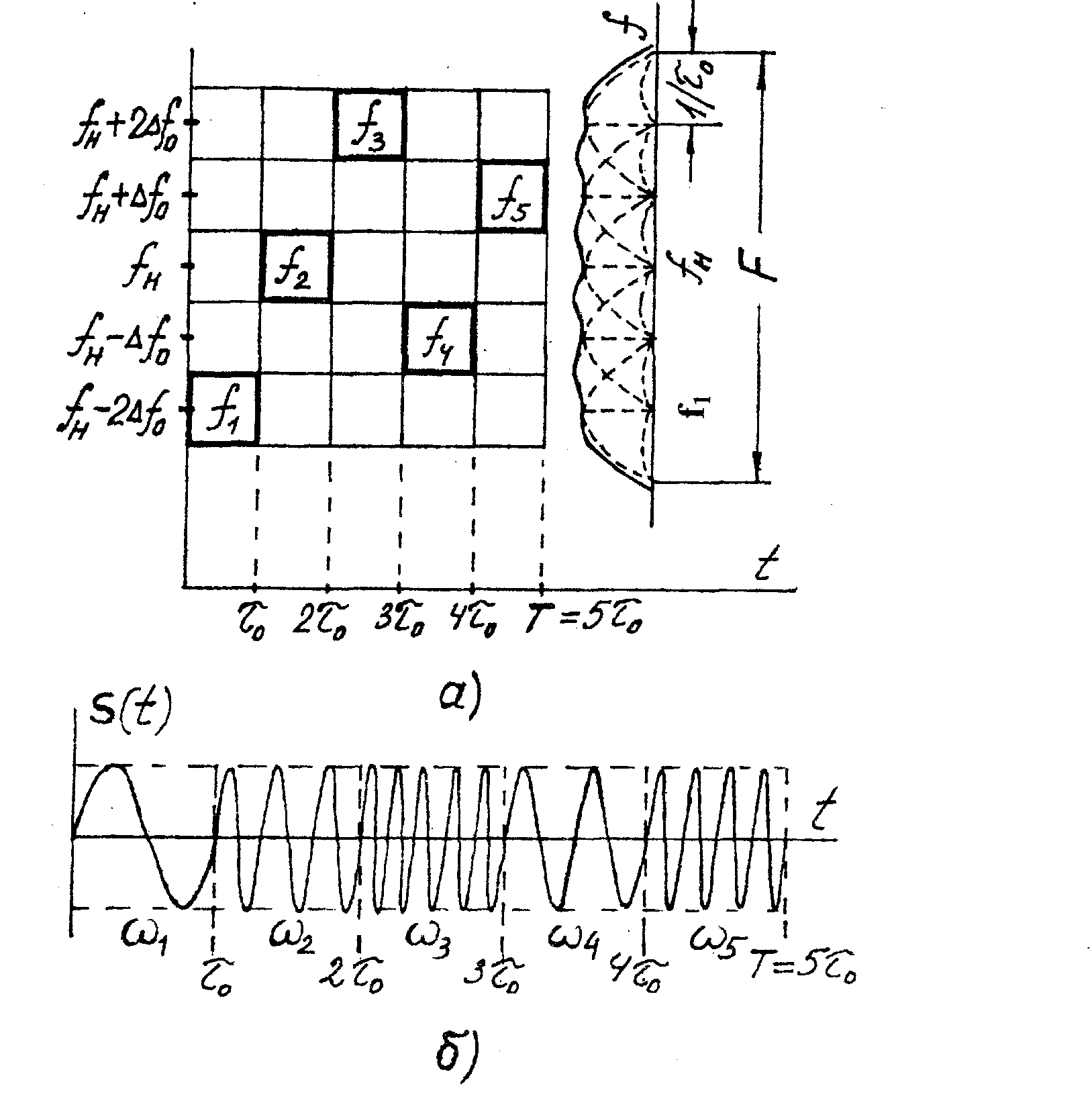

В этом случае элементом является отрезок гармонического колебания. При переходе от одного элемента к другому частота несущей изменяется скачком в соответствии с некоторым законом, определяемым частотно-временной матрицей (рис.4.4,а)[5,6,22].
71
Рис.4.4
Сигнал может быть записан следующим образом:
где Т= NЭτ0; to - длительность элементарного сигнала, определяющая шаг квантования по времени;
Δω0=|ωk-ωk-1| - минимальный частотный сдвиг несущей, определяющий шаг квантования по частоте. Обычно
причем γ - некоторое постоянное число, характеризующее, отношение минимального частотного сдвига к ширине спектра одного элементарного импульса длительностью то, т.е.
При γ=1,2,3,... обеспечивается условие взаимной ортогональности элементарных сигналов, входящих в (4.8). На практике обычно выбирают γ=1. Далее, δо в (4.9) - произвольно выбранное целое число, a δk- число из случайной последовательности чисел от 1 до N3.
72
Наконец, ψk - начальная фаза k-ой составляющей сигнала (4.8). В общем случае
Однако при выполнении условий ωн=qω0, Δω0=γω0 где q и у - целые числа, из (4.11) следует ψk= –2π[q(k-l)+(δk-δo)(k-l)], т.е. ψk кратно 2л и в сигнале (4.8) отсутствуют скачки начальной фазы при переходе от одного отрезка гармонического колебания к другому.
Полосу частот, занимаемую спектральными составляющими многочастотного сигнала, можно определить следующим образом (рис.4.4,a)
Пример 4.1. Определить структуру пятиэлементного составного сигнала и соответствующую ему частотно-временную матрицу при условии, что у=\; δo=З;
Частотно-временная матрица и составной сигнал показаны на рис.4.4,а и б. Базу пятиэлементного многочастотного сигнала можно определить по формуле (4.12)
B=5[(5-l)+2]=30.
4. Параллельный составной сигнал.
Элементами данного составного сигнала могут быть ортогональные на интервале [( колебания вида (4.3). Тогда
Выбирая другую систему ортогональных функций {(φi(t)}, получим другие коэффициенты разложения bi.
