Методы образования каналов. Схемы организации связи с частотным и временным разделением каналов. Классификация линий связи

Многоканальная связь представляет отрасль связи, которая занимается организацией по общей линии передачи нескольких каналов, действующих одновременно и независимо друг от друга, с использованием систем передачи МКС организуются каналы тональной частоты (ТЧ).

Каналы ТЧ на входе и выходе систем передачи имеют диапазон 0,33,4 кГц.

Существуют два основных метода образования каналов ТЧ:

• с частотным разделением каналов (ЧРК), рис. 3.10. Каналы различаются частотой передаваемых сигналов (каждый канал передается только на определенной своей частоте);

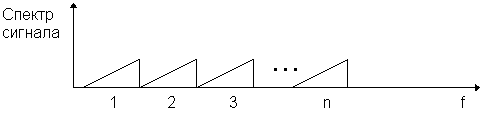

Рис. 3.11. Метод частотного разделения каналов

• с временным разделением каналов, рис. 3.11. Каналы различаются интервалом времени (каждый канал передается в строго определенный момент времени).

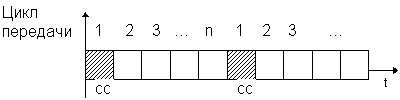

Рис. 3.12. Метод временного разделения каналов: СС – сигнал синхронизации

При ЧРК используется два метода модуляции:

• амплитудная модуляция (АМ), используется в системах проводной связи;

• частотная модуляция (ЧМ), используется при работе по радиолиниям.

В цифровых системах передачи для преобразования непрерывного (аналогового) сигнала в цифровой код применяется импульсно-кодовая модуляция.

3.3.1. Системы с частотным разделением каналов

При частотном разделении каналы связи образуются преобразованием спектров сигналов так, чтобы получаемые диапазоны частот этих каналов не совпали.

Каждому каналу, на вход которого подается передаваемый сигнал, выделяется собственная высокая частота (в десятки раз больше разговорной), которая называется несущей частотой.

В процессе модуляции около несущей частоты появляются две боковые полосы частот, каждая из которых полностью несет информацию о сигнале, сохраняя соотношения амплитуд, частот и фаз составляющих сигнала. Таким образом, для передачи в линию достаточно одной боковой полосы частот. Спектр несущей частоты и боковых полос частот приведен на рис. 4.3.

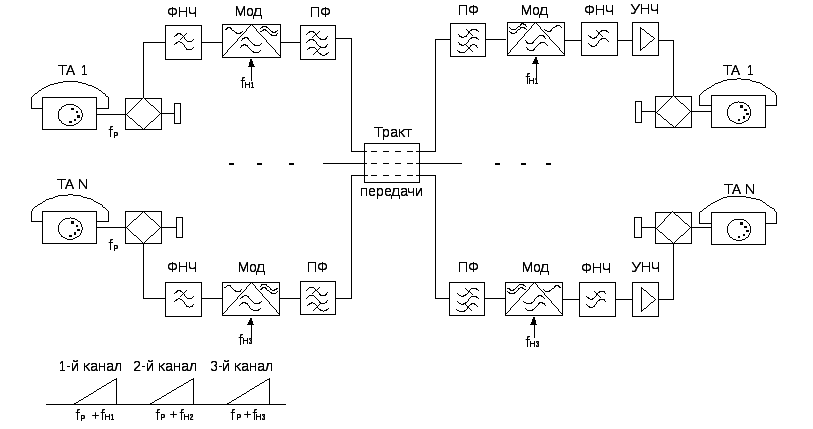

Рис. 3.13. Схема канала ТЧ с частотным разделением каналов:  ТА – телефонный аппарат; ФНЧ – фильтр низкой частоты; Мод – модулятор; УНЧ – усилитель низкой частоты; ПФ – полосовой фильтр; fр – разговорная частота; fн – несущая частота

Схема связи с частотным разделением каналов приведен на рис. 3.14.

Разговорный сигнал от абонента, через дифференциальную систему (ДС), проходит через фильтр низкий частот (ФНЧ), который обеспечивает поступление в канал связи полосы частот от 0,3 кГц до 3,4 кГц. В модуляторе (Мод) происходит преобразование разговорной частоты в высокую с помощью несущей частоты f_н, в результате преобразования получается спектр сигнала приведенный на рис. 3.13. Далее полосовой фильтр (ПФ) пропускает только одну из боковых полос частот. В тракт передается сигнал, объединяющий в себе полосы частот всех каналов.

На приемной стороне групповой сигнал с помощью ПФ разъединяет каналы, демодулятор убирая из полученного сигнала несущую частоту подает на ФНЧ разговорную составляющую сигнала. Фильтр сглаживает преобразованный сигнал и через ДС подает его абоненту.

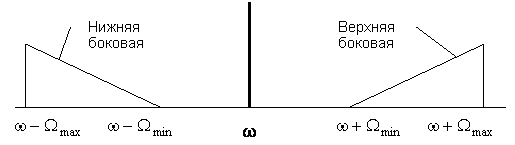

Рис. 3.14. Спектр сигнала после амплитудной модуляции:   несущая частота;  максимальная частота сигнала;   минимальная частота сигнала

Группообразование в системах передачи с ЧРК приведено в табл. 3.1.

Таблица 3.1
