кам. Высотные репера должны задаваться в виде куста по 3 штуки.
Так как высоту репера можно контролировать только превышением по отношению к другому реперу, для контроля необходим еще третий репер (контроль осуществляется по двум превышениям). Если в раз-
бивочных элементах участвуют угловые элементы, необходимо пом-
нить, что точность выставления или измерения угла зависит от длин сторон этого угла, чем длиннее сторона, тем точнее измерение угло-
вых величин. Поэтому створные знаки необходимо устанавливать как можно дальше друг от друга.
7.5. Основные элементы разбивочных работ
Комплекс геодезических работ, выполненных для определения положения осей сооружения и его элементов в соответствии с рабо-
чими чертежами проекта, называется разбивкой или перенесением проекта в натуру.
Основными способами разбивки элементов сооружений явля-
ются способы прямоугольных или полярных координат. Могут при-
менятся также способы прямой или обратной угловой засечки, линей-
ной или створной засечки и др. Так как не существует приборов для точного измерения угловых величин на картах и планах, все разби-
вочные элементы вычисляются на основе прямоугольных координат опорных геодезических пунктов и координат углов строящегося объ-
екта определенных из условия его расположения и геометрических размеров. При этом в качестве направления исходных координатных осей выбирается условная система координат: часто за одно из на-
правлений выбирается красная линия застройки либо строительная сетка. Угловые и линейные же элементы разбивки, определяются пу-
112
тем решения обратной геодезической задачи. Если проект объекта выполняется с помощью специализированных программ, например
AutoCAD, то разбивочные элементы могут быть определены непо-
средственно в этих программах.
Основными элементами разбивочных работ являются вынесе-
ние на местность: проектного направления линии или проектного уг-
ла, проектной линии заданной длины, планово-высотного положения проектной точки, линии заданного уклона и проектной плоскости. Все работы выполняются с контролем.
7.6. Построение проектного угла
Проектный угол откладывают при двух положениях круга тео-
долита, сначала при круге лево, затем при круге право (рис. 7.4.)

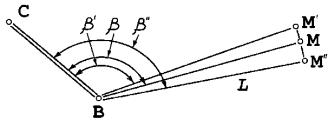

Рис. 7.4. Схема, вынесения на местность проектного угла СВМ, равного
Разрешается ориентировать нуль лимба теодолита на начальное,
жесткое направление ВС. Однако точность построения угла при этом снижается, лучше брать отсчет по лимбу на направление ВС и добав-
лять к нему проектное значение угла . Последовательность работ,
при отложении проектного угла, заключается в следующем:
– откладывают проектный угол при круге лево и на проектном или большем расстоянии забивают колышек М';
113
– откладывают проектный угол при круге право и на проект-
ном или большем расстоянии забивают колышек М";
– делят расстояние между точками М' и М" пополам и забива-
ют колышек М;
–измеряют отложенный угол СВМ одним полным приемом и сравнивают его с проектным значением;
–если проектное и фактическое значения угла отклоняются на недопустимую величину, выполняют редуцирование.
Редуцирование или исправление точки М выполняют путем ее смещения в сторону уменьшения или увеличения угла соответственно на величину ∆d, которую вычисляют из решения треугольника
∆d=L·tg∆β, (7.1)
где ∆d – величина необходимого смещения точки М, мм;
L – расстояние от точки В то точки М, мм;
∆β – величина поправки в отложенный угол, градусы.
Отложение поправки ∆d выполняют с помощью линейки с мил-
лиметровыми делениями. Отложение поправки с помощью теодолита не допускается, т.к. она, как правило, бывает соизмерима с точностью отсчитывания инструмента. После выполнения редуцирования прово-
дят повторное измерение угла одним полным приемом и результат опять сравнивают с проектным значением. Если возникает необходи-
мость, редуцирование повторяют, но всегда по окончании должно вы-
полняться контрольное измерение.
7.7. Перенесение проектных расстояний
От начальной точки А в заданном направлении откладывают с необходимой точностью расстояние, близкое к проектному мерными
114
лентами или дальномерами. Мерная лента должна укладываться точно в створ. Отклонение мерной ленты от створа допускается на величину не более 10 см. Конечную точку закрепляют временным знаком. За-
тем определяют точное значение lАВ длины линии АВ с учетом по-
правок за компарирование lк, температуру lt и наклон местности lh. Сравнивая его с проектным расстоянием lпр вычисляют линейную поправку l = lпр – lАВ и откладывают ее согласно знаку от конечной точки В. После выноса в натуру производят контрольное измерение
расстояния.
7.8.Перенесение на местность планового положения проектной точки
Определение на местности планового положения точки произ-
водится способами прямоугольных, полярных, биполярных координат и створов.
Способ прямоугольных координат (перпендикуляров) приме-
няется для определения планового положения проектной точки, рас-
положенной вблизи опорной линии (рис. 7.5).
Рис. 7.5. Схема для определения планового положения точки М способом прямоугольных координат
Последовательность работ: от исходной точки А вдоль опорной линии АВ (принимаемой за ось абсцисс) откладывают проектное рас-
115
стояние b и получают основание перпендикуляра – точку С; в полу-
ченной точке восстанавливают перпендикуляр. По перпендикуляру,
принимаемому за ось ординат, откладывают проектное расстояние l и
отмечают положение проектной точки М.
Способ полярных координат применяют для определения пла-
нового положения точек, удаленных на значительное расстояние от опорных линий. Последовательность работ (рис. 7.6): в точке А откла-
дывают проектный угол , а на полученном направлении АМ откла-
дывают проектное расстояние d и получают плановое положение про-
ектной точки М.
Рис. 7.6. Схема для определении планового положения точки М способом полярных координат
Значения величин и d находят из решения обратной задачи.
При этом координаты пункта А и дирекционный угол аАВ известны из построения разбивочной основы, а координаты точки М в той же сис-
теме координат заданы в проекте.
Способ прямой угловой засечки (случай биполярных коорди-
нат) выгодно применять, для определения планового положения про-
ектных точек, удаленных на значительное расстояние от опорных то-
чек или расположенных за естественными препятствиями. Последова-
тельность работ (рис. 7.7): в опорных точках А и В одновременно дву-
мя теодолитами строят проектные углы 1, и 2; в пересечении на-
правлений линий визирования ставят веху. Углы откладывают опти-
ческими теодолитами при двух положениях круга, получая точки М' и
116
М". Сторона АВ служит базисом засечки. Она является стороной гео-
дезической основы или специально измеряется. Плановое положение проектной точки М находят как среднее расстояние между точками М'
и М". Разбивочные углы 1 и 2 вычисляют, как разность дирекцион-
ных углов сторон АМ и АВ, ВА и ВМ. Последние находят из решения обратной задачи по проектным координатам точки М и известным координатам пунктов А и В. Засечка считается надежной, если
30° 150°.

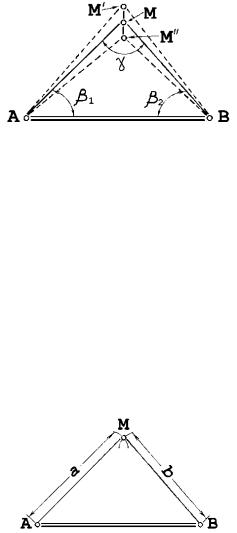

Рис. 7.7. Схема для определения планового положения точки М способом прямой угловой засечки
(случай биполярных координат)
Способом линейной засечки (случай биполярных координат) (рис. 7.8) от опорных точек А и В одновременно откладывают (с по-
мощью стальных лент, мерного троса, рулеток) проектные расстояния
(радиусы) а и b. Пересечение радиусов определяет плановое положе-
ние проектной точки М. Работа производится дважды. Среднее поло-
жение точки М считается наиболее надежным.
Рис. 7.8. Схема для определения планового положения точки М способом линейной засечки
(случай биполярных координат)
