1.17. Другие типы связей на плоскости
Н
Рис. 1.45
Т
Рис. 1.45
.
В
Рис. 1.46
Такая связь позволяет телу перемещаться поступательно вдоль координатной оси ОХ.
В
Рис. 1.47
Существуют и другие комбинированные связи. Одна из таких связей приведена на рис. 1.48.
З
Рис. 1.48
1.18. Варианты курсового задания с 1 «Определение реакций опор твердого тела»
Для закрепления теоретического материала необходимо выполнить курсовое задание С 1.
В курсовом задании (см. табл. 1.1) приведены варианты плоских балок, загруженных активными нагрузками Р, М, q, где Р – сосредоточенная сила; М – пара сил; q – интенсивность распределенной нагрузки.
Используя основную форму уравнений равновесия для плоской произвольной системы сил, определить реакции внешних связей, наложенных на балку. Применяя другую форму уравнений равновесия, проверить правильность расчетов.
Таблица 1.1
|
Номер варианта
|

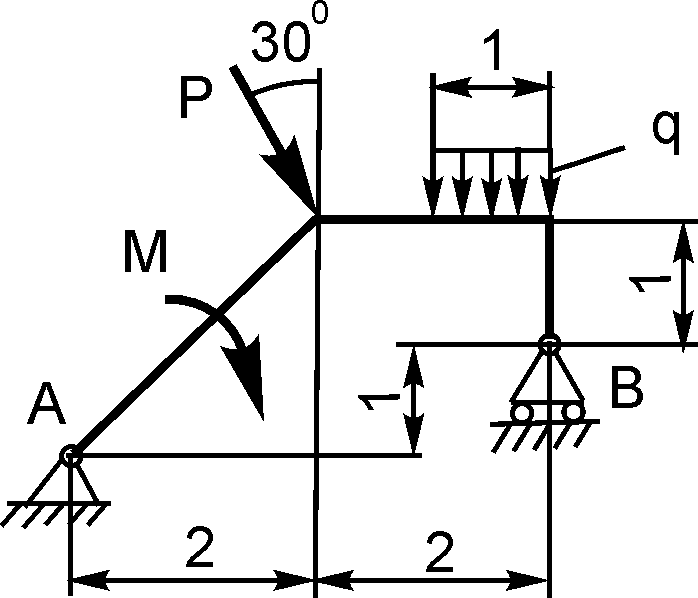

Расчетная схема |
Исходные данные |
Определяемые величины
|
|
1 |
2 |
3 |
4 |
|
1 |
|
Р = 10 кН; М = 6 кН·м; q = 2 кН/м
|
XA = ? YA = ? RB = ?
|
|
2 |
|
Р = 20 кН; М = 5 кН·м; q = 4 кН/м
|
XA = ? YA = ? RB = ?
|
Продолжение табл. 1.1
|
1 |
2 |
3 |
4 |
|
3 |
|
Р = 10 кН; М = 4 кН·м; q = 1 кН/м
|
XB = ? YB = ? RA = ?
|
|
4 |
|
Р = 10 кН; М = 6 кН·м; q = 2 кН/м
|
XA = ? YA = ? MA = ?
|
|
5 |
|
Р = 20 кН; М = 5 кН·м; q = 4 кН/м
|
XA = ? YA = ? RB = ?
|
|
6 |
|
Р = 2 кН; М = 4 кН·м; q = 2 кН/м
|
XА = ? YА = ? RВ = ?
|
Продолжение табл. 1.1
|
1 |
2 |
3 |
4 |
|
7 |
|
Р = 10 кН; М = 6 кН·м; q = 2 кН/м
|
XA = ? YA = ? МА = ?
|
|
8 |
|
Р = 4 кН; М = 10 кН·м; q = 3 кН/м
|
XA = ? YA = ? RB = ?
|
|
9 |
|
Р = 10 кН; М = 5 кН·м; q = 2 кН/м
|
XA = ? YA = ? RB = ?
|
|
10 |
|
Р = 15 кН; М = 4 кН·м; q = 3 кН/м
|
XA = ? YA = ? RB = ?
|
Продолжение табл. 1.1
|
1 |
2 |
3 |
4 |
|
11 |
|
Р = 10 кН; М = 5 кН·м; q = 2 кН/м
|
XA = ? YA = ? МА = ?
|
|
12 |
|
Р = 12 кН; М = 6 кН·м; q = 2 кН/м
|
XA = ? YA = ? МА = ?
|
|
13 |
|
Р = 10 кН; М = 6 кН·м; q = 2 кН/м
|
XA = ? YA = ? RB = ?
|
|
14 |
|
Р = 20 кН; М = 12 кН·м; q = 2 кН/м
|
XA = ? YA = ? RB = ?
|
Продолжение табл. 1.1
|
1 |
2 |
3 |
4 |
|
15 |
|
Р = 20 кН; М = 4 кН·м; q = 3 кН/м
|
XA = ? YA = ? МА = ?
|
|
16 |
|
Р = 14кН; М = 4 кН·м; q = 3 кН/м
|
XA = ? YA = ? МА = ?
|
|
17 |
|
Р = 10 кН; М = 6 кН·м; q = 4 кН/м
|
XA = ? YA = ? RB = ?
|
|
18 |
|
Р = 20 кН; М = 10 кН·м; q = 2 кН/м
|
XA = ? YA = ? МА = ?
|
Продолжение табл. 1.1
|
1 |
2 |
3 |
4 |
|
19 |
|
Р = 10 кН; М = 4 кН·м; q = 2 кН/м
|
XВ = ? YВ = ? RА = ?
|
|
20 |
|
Р = 6 кН; М = 6 кН·м; q = 1 кН/м
|
XA = ? YA = ? RB = ?
|
|
21 |
|
Р = 4 кН; М = 2 кН·м; q = 1 кН/м
|
XA = ? YA = ? RB = ?
|
|
22 |
|
Р = 20 кН; М = 5 кН·м; q = 2 кН/м
|
XA = ? YA = ? МА = ?
|
Продолжение табл. 1.1
|
1 |
2 |
3 |
4 |
|
23 |
|
Р1 = 5 кН; Р2 = 10 кН; М = 2 кН·м; q = 3 кН/м
|
XA = ? YA = ? МА = ?
|
|
24 |
|
Р = 10 кН; М = 6 кН·м; q = 1 кН/м
|
XA = ? YA = ? RB = ?
|
|
25 |
|
Р = 6 кН; М = 8 кН·м; q = 2 кН/м
|
XA = ? YA = ? RB = ?
|
|
26 |
|
Р = 20 кН; М = 10 кН·м; q = 2 кН/м
|
XA = ? YA = ? RB = ?
|
Окончание табл. 1.1
|
1 |
2 |
3 |
4 |
|
27 |
|
Р = 10 кН; М = 10 кН·м; q = 3 кН/м
|
XA = ? YA = ? RB = ?
|
|
28 |
|
Р = 15 кН; М = 8 кН·м; q = 1 кН/м
|
XA = ? YA = ? МА = ?
|
|
29 |
|
Р = 5 кН; М = 2 кН·м; q = 1 кН/м
|
XВ = ? YВ = ? RА = ?
|
|
30 |
|
Р = 10 кН; М = 6 кН·м; q = 2 кН/м
|
XВ= ? YВ = ? RА = ?
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Следует еще раз отметить, что номер варианта задания в контрольной работе студент выбирает самостоятельно, используя методику, приведенную на стр. 9 данного пособия.
Цели контрольной работы С 1:
Научить студента составлять и решать уравнения равновесия для плоской произвольной системы сил, приложенных к одному телу.
Научить студента проводить проверку правильности проведенных результатов расчетов.
