- •Глава 1. Атомно-кристаллическое строение материалов
- •1. Электронное строение атомов. Классификация элементов в периодической системе д. И. Менделеева
- •2. Кристаллическое строение твердых тел
- •3. Типы связей между атомами (молекулами) в кристаллах
- •Пояснения к ответам на вопросы
- •2) Правильно.
- •Глава II. Основы теории кристаллизации
- •1. Энергетические условия кристаллизации
- •2. Механизм процесса кристаллизации
- •3. Размер зерна, образующегося при кристаллизации. Строение кристаллического слитка
- •4. Дефекты строения реальных металлов
- •5. Полиморфные превращения металлов
- •6. Методы изучения кристаллического строения металлов
- •Пояснения к ответам на вопросы
- •Глава III. Механические свойства металлов
- •1. Свойства, определяемые при статических испытаниях.
- •2. Свойства, определяемые при динамическом нагружении
- •3. Свойства, определяемые при циклически действующих нагрузках (усталость материалов)
- •4. Свойства, определяемые нагружением в условиях повышенных температур
- •Глава IV. Физическая сущность механизмов деформации и разрушения металлов
- •1. Механизм упругой и пластической деформации металлов
- •3. Факторы, влияющие на хрупкое и вязкое состояние металлов
- •4. Основные направления повышения прочности металлов. Конструктивная прочность
- •Глава V. Наклеп, возврат и рекристаллизация металлов и сплавов
- •1. Наклеп металла
- •2. Отдых (возврат) металла
- •3. Рекристаллизация
- •4. Полигонизация
- •1). Совершенно правильно.
- •3). Ошибаетесь.
- •3). Совершенно правильно.
- •1). Ответ неточный.
- •2). Совершенно правильно.
- •1). Ответ неполный.
- •2). Совершенно правильно.
- •3). Правильно.
- •Глава VI. Строение и свойства сплавов
- •1. Металлические сплавы
- •Характеристика основных фаз в сплавах
- •Особенности кристаллизации сплавов
- •2. Диаграммы состояния сплавов
- •3). Совершенно правильно.
- •2). Правильно.
- •3). Совершенно правильно.
- •2). Правильно.
- •2). Совершенно правильно.
- •3). Правильно.
- •3). Правильно.
- •1). Правильно.
- •3). Правильно.
- •Глава VII. Сталь и чугун
- •1. Диаграмма состояния Fe—Fe3c
- •Глава VIII. Углеродистые стали
- •1. Влияние состава на свойства стали
- •2. Технологические свойства стали
- •3. Основы легирования стали
- •4. Фазы, образуемые легирующими элементами с железом. Влияние легирующих элементов на температуру полиморфных превращений железа.
- •Карбидообразующие легирующие элементы и типы образуемых карбидов
- •5. Влияние легирующих элементов на содержание углерода в перлите, температуру эвтектоидного превращения и свойства стали
- •6. Классификация и маркировка сталей
- •Глава IX. Чугуны
- •1. Процесс графитизации чугунов
- •2. Серый чугун
- •3. Высокопрочный чугун с шаровидным графитом
- •4. Ковкий чугун
- •Марки, основные механические свойства и структуры серых, ковких и высокопрочных чугунов (выборка)
2. Свойства, определяемые при динамическом нагружении
Основным видом этих испытаний является испытание на ударный изгиб специальных образцов с надрезом (ГОСТ 9454—60). Испытания производятся на маятниковых копрах, позволяющих определить работу, затраченную на разрушение образца. При этом определяется удельная работа разрушения H, которая называется ударной вязкостью.
где Ан - общая работа разрушения образца в кГм, F - площадь поперечного сечения образца в см2.
До настоящего времени в справочной литературе основным критерием вязкости (хрупкости) материала является ударная вязкость ан. Но значение ан, в общем случае, есть интегральная величина, т.к. ан =а3+ар и а3 - работа затраченная на пластическую деформацию и зарождение трещины в образце, р - работа, затраченная на распространение трещины, образовавшейся в результате приложения ударной нагрузки. Кроме того, необходимо учитывать, что в реальных технических металлах всегда имеются так называемые структурные концентраторы напряжений (посторонние включения, микротрещины, границы зерна и др.). Эти дефекты следует рассматривать как острые трещины. Таким образом показатель «р» более характеризует сопротивление реального металла динамическим нагрузкам.
№ 8. По данным справочника два материала имеют одинаковое значение аН. Можно ли быть уверенным, что эти материалы равноценны в очень жестких условиях работы, например, когда на деталь действует ударная нагрузка? Ответ (см. на с. 60): 1) равноценны; 2) неравноценны; 3) утверждать это только по значениям аН нельзя.
Иногда для определения вязкого разрушения применяют метод, разработанный Г. Ирвиным, который предложил два критерия оценки вязкого разрушения Gc и Кс (для плосконапряженного состояния), Glc и Klc (для плоскодеформированного состояния) материала, которые характеризуют интенсивность нарастания напряжения в устье развивающейся трещины. Параметр G характеризует энергию, затрачиваемую при увеличении трещины на единицу длины. Параметр К, (коэффициент интенсивности нагружения) характеризует относительное локальное повышение растягивающего напряжения у ведущего конца трещины. Для определения G и К выведены соответствующие формулы.
Очень важным критерием вязкости металла при ударных испытаниях является вид излома, рис. 30. Для хрупких материалов вид излома кристаллический, блестящий (рис. 30,а). Для вязких материалов излом волокнистый, матовый (рис. 30,б). Если материал обладает ограниченной вязкостью, то образуется смешанный излом (рис. 30,е - кристаллический и матовый).
Испытание на ударную вязкость является очень жестким видом испытания. Если материал должен работать в условиях низких температур, то проводятся ударные испытания при низких температурах, когда вязкость некоторых материалов резко снижена. Повышение хрупкости материала при пониженных температурах называется хладноломкостью.
Большинство важнейших конструкционных материалов (стали) склонны к охрупчиванию при понижении температуры испытания (работы). Значение температуры охрупч иван и я материала является важнейшим критерием надежности материала в работе и обязательно должно учитываться конструктором при выборе материала для конкретного назначения. Так как в справочной литературе данных о температурах охрупчивания материалов приводится очень мало, то представляется целесообразным подробней остановиться на методике установления этих характеристик для практических целей.

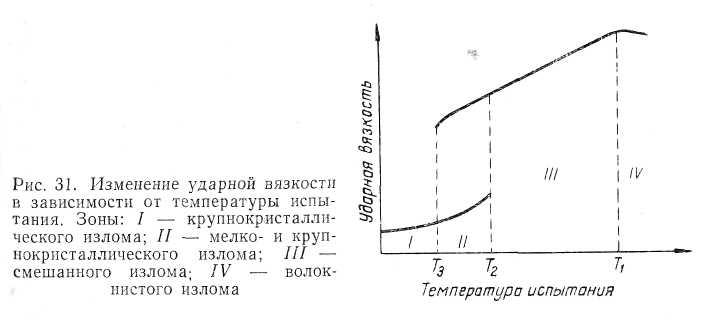

Критический интервал хрупкости чаще всего устанавливается путем динамического испытания на изгиб серии ударных образцов при различных температурах. На основе опытных данных строится диаграмма изменения ударной вязкости аи в зависимости от температуры испытания, рис. 31. На этом рисунке T1 - верхний температурный порог хрупкости, Т2 — начало сильного разброса значении H, что имеет место в интервале температур Т2 — T3. При Т3 разброс значений H исчезает и при испытаниях всех образцов при Т T3 имеет очень низкие значения H (1,5... 2 кГм/см и ниже). Температура Т3 является нижним температурным порогом хладноломкости (хрупкости).
Более точно температурные пороги Т1 и Т2 устанавливают не по значению H, а по изменению строения излома. Взяв за основу этот критерий, минимальную температуру, при которой излом является еще полностью волокнистым, считают верхним порогом хладноломкости. Нижним порогом хладноломкости считают максимальную температуру, при которой излом полностью кристаллический (блестящий). Иногда определяют значения температуры Т100, Т65, То, которые соответствуют наличию в изломе 100, 65 и 0 процентов волокнистой составляющей. Для сталей интервал Т1…Т3 чаще составляет +50 ...-150°С.
№ 9. Для каких географических условий, и в какие времена года, следует ожидать наибольшего числа аварий механизмов, работающих в полевых условиях? Ответ (см. на с. 60): 1) в условиях севера; 2) в условиях севера, зимой; 3) разрушение происходит из-за неправильно использованного материала или условий эксплуатации и не зависит от условий указанных в задаче.
№ 10. Какой ответ правильно распределяет образцы на рис. 30, в по возрастанию хрупкости их материалов? Ответ (см. на с. 60): 1) в2, в3, в4, в1; 2) в1, в2, в3, в 4; 3) в4, в 3, в2, в1 .
