- •Лекция 10
- •Там же было установлено, что устойчивость ЛДФ определяется условием, накладываемым на его импульсную
- •Теорема 2. Для того чтобы ЛДФ был устойчив, необходимо и достаточно, чтобы все
- •Пример 1. На прошлой лекции мы рассматривали рекурсивный фильтр, который описывался следующим разностным
- •Единственная особая точка передаточной функции – это полюс первого порядка . Согласно теореме
- •Частотная характеристика ЛДФ
- •Вспомним, что передаточная функция H(z) является Z - образом импульсной характеристики h(n) фильтра.
- •Поэтому частотную характеристику можно представить в виде ряда.
- •Вспомним, как определяется спектр дискретного сигнала. Для аналогового сигнала s(t) выбирается шаг дискретизации
- •Вспомним, что условие физической реализуемости ЛДФ накладывает на импульсную характеристику условие.
- •Мы видим, что формула (14) для частотной характеристики ЛДФ, и формула (11) для
- •Так, например, частотная характеристика является периодической функцией частоты с периодом 2F .
- •КИХ и БИХ фильтры
- •Бесконечной импульсной характеристикой ЛДФ будем называть импульсную характеристику, имеющую бесчисленное число элементов отличных
- •h(n) FIR filter 3
- •h(n) IIR filter
- •Рекурсивные и нерекурсивные фильтры и их связь с КИХ и БИХ фильтрами
- •В зависимости от того, равны нулю все или не все коэффициенты an ,
- •Найдем импульсную характеристику h(n) нерекурсивного фильтра. Вспомним, что импульсную характеристику называют так же
- •Таким образом, импульсная характеристика нерекурсивного фильтра находится очень просто, она равна коэффициентам bk
- •Исследуем нерекурсивные фильтры на устойчивость. Для этого переходную функцию нерекурсивного фильтра (20) перепишем
- •Для анализа устойчивости фильтра, важно, что эта особая точка лежит в комплексной плоскости
- •Найти импульсную характеристику фильтра h(n), переходную функцию фильтра H(z) и частотную характеристику фильтра
- •Далее делая в формуле (27) для переходной функции подстановку
- •Пример 3. Рекурсивный фильтр описывается следующим разностным уравнением.
- •Этот фильтр был нами разобран на прошлой лекции. Поэтому воспользуемся полученными результатами.
- •Затем, используя явный вид переходной функции (32) ,
- •Исследуем этот фильтр на устойчивость. Из формулы (32) видно, что переходная функция H(z)
- •Пример 4. На рисунке показана структурная схема рекурсивного фильтра.
- •Написать основное разностное уравнение этого фильтра. Найти импульсную характеристику фильтра h(n), переходную функцию
- •По общей формуле (31) для переходной функции, подставляя туда коэффициенты (35) находим переходную
- •Выпишем несколько значений функции f(z) для некоторых n .
- •Как мы показали выше, все КИХ – фильтры являются устойчивыми фильтрами. Значит, рассматриваемый
- •Суммарная информация о рекурсивных и нерекурсивных фильтрах.
- •Рекурсивные фильтры
- •Аналоговые фильтры
- •Классификация фильтров по их АЧХ
- •2. Фильтры верхних частот (ФВЧ, английский термин – high- pass filter), пропускающие частоты,
- •3. Полосовые фильтры (ПФ, английский термин – band-pass filter), пропускающие частоты в некотором
- •Bandpass filter
- •3. Режекторные фильтры (РФ, английский термин – band-stop filter). Имеются другие названия таких
- •Bandstop filter
- •Передаточная функция аналогового фильтр
- •Основным уравнением аналогового фильтра является следующее дифференциальное уравнение.
- •Если эти коэффициенты заданы, то передаточная функция определятся следующей формулой.
- •Поэтому АЧХ и ФЧХ аналогового фильтра легко найти, если мы знаем переходную функцию.
- •Фильтры Баттерворта
- •Число n определяет порядок фильтра Баттерворта. На рисунке показано расположение полюсов для фильтра
- •Передаточная функция H(s) для фильтра Баттерворта конструируется из полюсов следующим образом.
- •Теперь из формулы (54) можно найти АЧХ и ФЧХ фильтра Баттерворта n -
- •На рисунке показано АЧХ фильтра Баттерворта 5-го порядка Для простоты частота среза взята
- •Для ФЧХ такой простой формулы как для АЧХ не существует. Поэтому надо брать
- •Фильтр Чебышева первого рода
- •Здесь 0 - частота среза, Tn (x)- полином Чебышева n - го порядка.
- •На следующих двух рисунках показаны АЧХ ФЧХ для
Если эти коэффициенты заданы, то передаточная функция определятся следующей формулой.
|
b sm b |
|
sm 1 |
b s b |
|
||||
|
m |
|
m 1 |
|
1 |
0 |
(48) |
||
H (s) a |
sn a |
n 1 |
sn 1 |
a s a |
0 |
||||
|
|||||||||
|
n |
|
|
|
1 |
|
Комплексный коэффициент передачи фильтра и то
передаточная функция H(s) связаны простым соотношением.
K ( ) H (i )
(49)
51
Поэтому АЧХ и ФЧХ аналогового фильтра легко найти, если мы знаем переходную функцию.
Разложив числитель и знаменатель функции передачи (48) на элементарные множители, мы получаем функцию передачи в следующем виде.
H (s) k |
(s zm )(s zm 1 ) (s z1 ) |
(50) |
||||
(s p |
n |
)(s p |
n 1 |
) (s p ) |
|
|
|
|
|
1 |
|
Здесь k = bm /an - коэффициент усиления, zi – нули функции передачи, pi - полюсы функции передачи. Поэтому для
определения свойств аналогового фильтра вместо |
|
коэффициентов ai ,bi основного дифференциального |
|
уравнения, можно использовать нули и полюса zi , pi |
функции |
передачи. |
52 |
Фильтры Баттерворта
Фильтры Баттерворта это фильтры нижних частот. Передаточная функция H(s) определяется n полюсами, которые задаются формулой.
|
|
1 |
|
2 k 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
pk 0e |
i |
2 |
2 n |
|
, |
k 1, 2, , n |
(51) |
|
|
|
|
Здесь 0 - некоторая заданная частота, называемая частотой среза. Полюсы (51) лежат в комплексной плоскости на окружности радиуса 0 , потому что для них выполняется условие.
pk |
|
0 |
(52) |
|
53
Число n определяет порядок фильтра Баттерворта. На рисунке показано расположение полюсов для фильтра Баттерворта 5-го порядка в комплексной s - плоскости. Для простоты частота среза взята раной единице 0 = 1 .
54
Передаточная функция H(s) для фильтра Баттерворта конструируется из полюсов следующим образом.
H (s) |
|
k0 |
|
|
(53) |
|
(s p )(s p |
) (s p |
) |
||||
|
||||||
|
1 |
2 |
n |
|
|
Здесь k0 - нормировочный множитель.
Используя связь (49) между передаточной функцией H(s) и
комплексным коэффициентом передачи K( ), находим комплексный коэффициент передачи.
K( ) H (i ) |
|
k0 |
|
(54) |
|
(i p )(i p |
) (i p |
) |
|
||
|
1 |
2 |
n |
|
|
55
Теперь из формулы (54) можно найти АЧХ и ФЧХ фильтра Баттерворта n - го порядка. Простые, но громоздкие вычисления позволяют получить для АЧХ простую аналитическую формулу. Если нормировочный множитель положить равным
k0 0n ,
то АЧХ фильтра Баттерворта будет выражаться формулой.
AK ( ) |
|
|
|
1 |
|
|
(55) |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
|
|
|
|
||||
1 |
|
|
|
2 n |
||||
|
|
|
|
|||||
|
|
|||||||
|
|
0 |
|
|||||
|
|
|
|
|
|
56
На рисунке показано АЧХ фильтра Баттерворта 5-го порядка Для простоты частота среза взята раной единице 0 = 1 .
57
Для ФЧХ такой простой формулы как для АЧХ не существует. Поэтому надо брать формулу (54) и по ней находить ФЧХ.

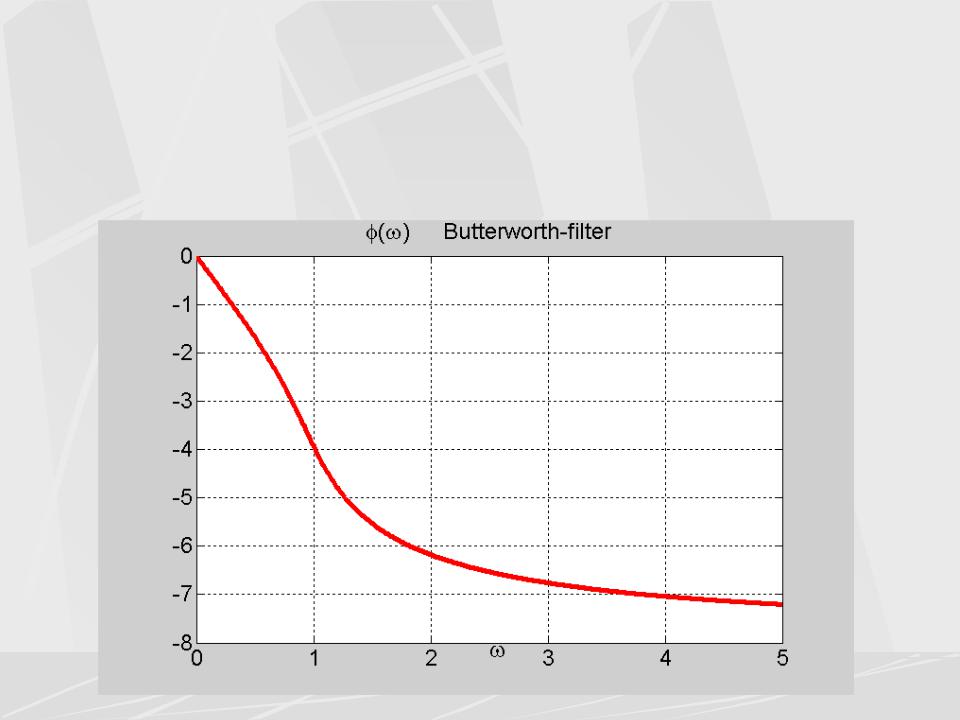

На рисунке показано ФЧХ фильтра Баттерворта 5-го порядка Для простоты частота среза взята раной единице 0 = 1 .
58
Фильтр Чебышева первого рода
Фильтр Чебышева первого рода является фильтром нижних частот. Передаточная функция этого фильтра не имеет нулей, а ее полюсы расположены в левой половине эллипса на комплексной s - плоскости.
АЧХ фильтра Чебышева описывается следующим образом.
AK ( ) |
1 |
|
|
|
(56) |
||
|
|
|
|
|
|||
|
|
|
|
|
|||
1 2Tn2 |
/ 0 |
|
|||||
|
|
|
59
Здесь 0 - частота среза, Tn (x)- полином Чебышева n - го порядка. Параметр определяет величину пульсаций АЧХ в полосе пропускания. Значение параметра связывают обычно с уровнем пульсаций Rp (в децибелах) по следующей формуле.
Rp 10 lg(1 2 ) (dB) (57)
На рисунке показано расположение полюсов для фильтра Чебышева первого рода 5-го порядка в комплексной s - плоскости. Уровень пульсаций в полосе пропускания взят 0.5 дБ. Для простоты частота среза взята раной единице 0 = 1.
60
