Гидравлика Учебное пособие
.pdfгде F - усилие на штоке гидроцилиндра; ωн и ωд - угловая скорость вращения вала насоса и гидродвигателя (гидромотора).
КПД гидропривода с машинным регулированием учитывает объемные, механические потери в гидромашинах и гидравлические потери давления в гидролиниях (трубопроводах, фильтрах,
распределителях) |
|
η =ηо ηм ηг , |
3.30 |
где ηм - механический КПД гидропривода, равный произведению механических КПД насоса и гидродвигателя;ηг - гидравлический
КПД, равный отношению потерь давления в гидролиниях к давлению на выходе из насоса.
КПД гидропривода с дроссельным регулированим помимо вышеперечисленных потерь учитывает и КПД системы управления, который равен отношению мощности потока жидкости, подведенного к гидродвигателю, к мощности потока жидкости на выходе из насоса без учета потерь в гидролиниях.
При последовательном включении дросселя
η у |
= 0,385 |
S |
др |
, |
3.31 |
|
Sдрmax |
||||||
|
|
|
|
при параллельном включении дросселя
η |
|
=1 − |
Q др |
, |
3.32 |
|
у |
Q н |
|||||
|
|
|
|
|||
|
|
|
|
|
где Sдр и Sдрmax - соответственно текущая и максимальная величина площади проходного сечения дросселя.
Указания. Гидроприводы при расчете можно рассматривать как сложные трубопроводы с насосной подачей, а гидродвигатели - как особые местные гидравлические сопротивления, вызывающие потерю давления р. При расчете следует учитывать то, что расход жидкости на входе в гидроцилиндр с односторонним штоком отличен от расхода на выходе, так как различны площади сечений потоков рабочей жидкости.
Пример. Насос объемного гидропривода с дроссельным регулированием (рис.3.4) развивает давление рн = 10 МПа и постоянную подачу, при которой максимальная частота вращения вала гидромотора nд = 2200 мин-1.
107
Определить потери мощности из-за слива рабочей жидкости через клапан при частоте вращения вала гидромотора n1 = 1500 мин-1, если рабочий объем гидромотора Vм = 20 см3, а его объемный КПД
|
|
|
|
|
ηмо = 0,97. |
|
|
|
|
|
|
|
Решение. Вал гидромотора будет вращаться |
||
|
|
|
|
|
с максимальной частотой при полностью |
||
|
|
|
|
|
открытом дросселе, когда вся жидкость от |
||
|
|
|
|
|
насоса поступает в гидромотор. |
||
|
|
Рис. 3.4. |
|
|
|
|
|
Поэтому подача насоса |
|
||||||
Q |
|
= |
Vд nд |
= |
20 2200 |
= 756 см3 . |
|
н |
|
|
|||||
|
|
60 ηм о |
|
60 0,97 |
с |
||
|
|
|
|
||||
|
|
|
|
|
Расход рабочей жидкости гидромотором при частоте вращения n1
Q |
|
= |
Vм n1 |
= |
20 1500 |
= 515 см3 . |
м |
|
|
||||
|
|
60 ηмо |
|
60 0,97 |
с |
|
|
|
|
|
|||
|
|
|
|
|
Расход рабочей жидкости через клапан
Q к = Q н − Q м = 756 − 515 = 241см3 с
Потери мощности из-за слива рабочей жидкости через клапан
N к = рн Q к =107 241 10−6 = 2410Вт или 2,4 кВт.
Задачи
3.38. На рисунке показана упрощенная схема гидропривода с дроссельным управлением и последовательным включением дросселя. Обозначения: 1 - насос, 2- гидроцилиндр, 3 – регулируемый дроссель, 4 - переливной клапан (распределитель на схеме не показан). Под каким давлением р1 нужно подвести жидкость (ρ = 1000 кг/м3) к левой полости гидроцилиндра для перемещения поршня вправо со
скоростью υп = 0,1 м/с и преодоления нагрузки вдоль штока F =1000 Н, если коэффициент местного сопро- тивления дросселя ζдр = 10?
К задаче 3.38.
108
Другими местными сопротивлениями и потерей на трение в трубопроводе пренебречь. Диаметры: поршня Dп = 60 мм, штока dш = 30 мм, трубопровода dт = 6 мм.
|
|
|
|
|
|
|
|
|
К задаче3.39. |
|
К задаче 3.40. |
3.39. На рисунке показана упрощенная схема объемного гидропривода поступательного движения с дроссельным регулированием скорости выходного звена (штока), где 1 - насос, 2 - регулируемый дроссель. Шток гидроцилиндра 3 нагружен силой F = 1200 Н; диаметр поршня D = 40 мм. Предохранительный клапан 4 закрыт. Определить давление на выходе из насоса и скорость перемещения поршня со штоком υп при таком открытии дросселя, когда его можно рассматривать как отверстие площадью Sо = 0,05 см2 с коэффициентом расхода µ = 0,62.Подача насоса Q = 0,5 л/с. Плотность жидкости ρ = 900 кг/м3. Потерями в трубопроводах пренебречь.
3.40. Рабочая жидкость с вязкостью ν = 0,2 Ст и плотностью ρ =900 кг/м3 подается в цилиндр пресса грузовым гидроаккумулятором по трубопроводу длиной l = 100 м и диаметром d = 30 мм. Вес груза аккумулятора G = 380 кН; диаметр поршня D1 = 220 мм. Определить скорость движения плунжера, если усилие прессования F = 650 кН, а диаметр плунжера D2 = 300 мм. Режим течения в трубе принять ламинарным. Весом плунжера пренебречь.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К задаче 3.41 |
|
К задаче 3.42. |
|
К задаче 3.43. |
109
3.41. Определить давление, создаваемое насосом, и его подачу, если преодолеваемая сила вдоль штока F = 10 кН, а скорость перемещения поршня υп = 0,1 м/с. Учесть потерю давления на трение в трубопроводе, общая длина которого
l= 8 м; диаметр d = 14 мм.
Кзадаче 3.44. Каждый канал распределителя по
сопротивлению эквивалентен длине трубопровода lэ = 100·d. Диаметр поршня D = 100 мм, площадью штока пренебречь. Вязкость масла ν =
1Ст; плотность ρ = 900 кг/м3.
3.42.Для подъема груза G со скоростью υ = 0,15 м/с используются два гидроцилиндра диаметром D = 100 мм. Груз смещен относительно оси симметрии так, что нагрузка на штоке 1-го цилиндра F1 = 6 кН, а на штоке 2-ro цилиндра F2 = 5 кН. Каким должен быть коэффициент местного сопротивления дросселя ζдр, чтобы платформа поднималась
без перекашивания? Диаметр трубопровода d = 10 мм; плотность жидкости ρ = 900 кг/м3. Потерями на трение по длине трубы пренебречь.
3.43.Определить скорости поршней υп1 и υп2 , площади которых одинаковы и равны Sп = 5 см2. Штоки поршней нагружены силами F1 = 1 кН и F2 = 0,9 кН. Длина каждой ветви трубопровода от точки М до
бака l = 5 см; диаметр трубопроводов d = 10 мм; подача насоса Q = 0,2 л/с. Вязкость рабочей жидкости ν = 1 Ст; плотность ρ = 900 кг/м3.
3.44.Какое давление должно быть на выходе насоса 1, нагнетающего жидкость через распределитель 2 в правую полость силового гидроцилиндра, для того чтобы преодолевать нагрузку на шток F = 16 кН при скорости перемещения поршня υ = 0,1 м/с? Общая длина трубопровода от насоса до гидроцилиндра и от гидроцилиндра
до бака l = 8 м; диаметр трубопровода d = 10 мм. Диаметры: поршня D = 60 мм; штока dш = 20 мм. Свойства жидкости: ρ = 850 кг/м3, ν = 4 Ст. Сопротивлением распределителя пренебречь.
3.45.Определить перепад давления в силовом гидроцилиндре Δрц, шток которого нагружен постоянной силой F = 16 кН, в следующих двух случаях: 1) скорость подъема поршня равна υп = 0; 2) υп = 0,2 м/с. Диаметры: поршня D =60 мм; штока d =20 мм. Трубопровод, по которому жидкость движется из гидроцилиндра через распределитель К в бачок, имеет длину l = 6 м; диаметр d = 10 мм. Свойства
110
|
|
|
|
|
|
|
|
|
К задаче 3.46. |
|
К задаче 3.47. |
жидкости: ν = 4 Ст; ρ = 850 кг/м3. Сопротивлением распределителя К пренебречь. Избыточное давление в баке считать равным нулю, нивелирные
К задаче 3.45. высоты не учитывать.
Указание. Следует записать уравнение равновесия поршня и из него выразить Δрц через давление р2, которое является функцией скорости в трубопроводе.
3.46. Определить перепад давления на входе и выходе распределителя Δрц, к которому присоединена магистраль с силовым гидроцилиндром. Диаметры: поршня D = 60 мм; штока d =30 мм; расход жидкости на входе в распределитель Q = 0,314 л/с. Шток гидроцилиндра нагружен силой F = 16 кН. Длина подводящего участка магистрали l1 равна длине отводящего участка и составляет l1 = l2 =8 м; диаметр трубопровода d = 10 мм; свойства рабочей жидкости: ρ=850 кг/м3, ν = 1 Ст.
Указания: 1. Перепад давления в гидроцилиндре Δрц определить как частное от деления силы F на площадь поршня S со стороны нагнетания. 2. Учесть, что скорости в подводящем участке магистрали υ1 и отводящем участке υ2 будут различными.
3.47.Определить давление, создаваемое насосом, если длины трубопроводов до и после гидроцилиндра равны l = 5 м; их диаметры dт=15 мм; диаметры: поршня D =60 мм; штока d = 40 мм; сила на штоке F = 1 кН; подача насоса Q = 1,2 л/с; вязкость рабочей жидкости
ν= 0,5 Ст; плотность ρ = 900 кг/м3.
3.48.Определить количество жидкости (в процентах от подачи
насоса), проходящей через фильтр, если рабочий объем насоса V1 = 30 см3; частота вращения насоса n1 = 2000 об/мин; рабочий объем гидромотора V2 = 50 см3; момент на его валу М2 = 5 Н·м; объемные и
механические КПД гидромашин ηо = ηм = 0,9; плотность рабочей жидкости ρ = 900 кг/м3, вязкость ν = 0,4 Ст; диаметр трубопроводов dт = 10 мм; эквивалентная длина для фильтра lф = 7000·d.
К задаче 3.48.
111
Потерями на трение в трубопроводах пренебречь. С какой частотой при этом вращается гидромотор?
3.49. Найти минимальные рабочие объемы гидромашин гидропередачи, обеспечивающие на выходном валу гидромотора момент М = 50 Н·м и угловую скорость ω2 = 200 с-1 , если угловая
|
скорость насоса ω1 = 300 с-1, давление |
|
|
|
срабатывания предохранительного клапана |
|
ркл = 15 МПа. Принять объемные КПД |
|
гидромашин ηо = 0,95; механические КПД - |
|
ηм = 0,92. Какую мощность при этом |
|
потребляет насос? |
|
|
К задаче 3.49. |
3.50. На входе в гидроцилиндр |
установлен ограничитель расхода, препятствующий падению давления нагнетания рн в системе гидропривода ниже рmin при малых нагрузках на штоке гидроцилиндра. Определить жесткость пружины золотника спр ограничителя расхода при следующих условиях работы: нагрузка на штоке гидроцилиндра F = 50 кН; скорость перемещения штока под нагрузкой υ = 100 мм/с; давление нагнетания рн = 13 МПа.
Даны диаметры: гидроцилиндра D = 90 мм; штока dш = 50 мм; золотника ограничителя расхода dз = 10 мм.
В гильзе золотника имеется два рабочих окна прямоугольной формы шириной b = 3 мм, при давлении в гидросистеме рmin = 10 МПа окна золотника перекрыты на величину xок = 0,5 мм; диаметр
отверстия дросселя на сливе dдр = 3 мм; плотность рабочей жидкости ρ
= 850 кг/м3.
|
|
|
|
|
|
|
|
|
К задаче 3.50. |
К задаче 3.51 |
112
3.51. В гидравлической системе автомобиля масло подается насосом в силовые гидроцилиндры подъемного устройства. Определить скорости перемещения поршней υп1 и υп2, если заданы нагрузки на штоки поршней (F1 и F2); характеристикa насоса рн = f(Q) и размеры поршней. В расчете учесть гидравлические сопротивления трубопроводов и каждого канала распределителя 1, заменив его эквивалентной длиной трубы (lр). Задачу решить при следующих
данных: F1 = F2 = 12 кН; D = 80 мм; dш = 40 мм; l1 = 1 м; d1 = 10 мм; l2 = 8 м; d2 = 10 мм; ν = 0,4 Ст; lр =100·d; ρ = 900 кг/м3.
Характеристика насоса:
Q, л/с |
0 |
0,6 |
0,7 |
|
рн, МПа |
4,0 |
3,5 |
0 |
|
|
|

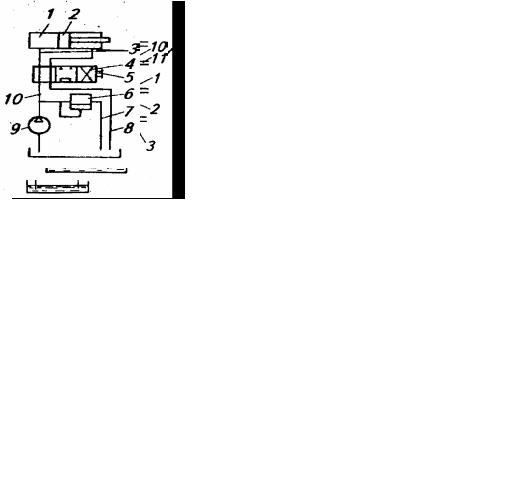

3.52. Привод пресса |
||
|
|
осуществляется от |
||
|
|
нерегулируемого насоса 1 |
||
|
|
через гидропреобразователь |
||
|
|
2. |
|
|
|
|
Определить время |
||
|
|
прессования и мощность |
||
|
|
насоса, если задано |
||
|
|
максимальное усилие, |
||
|
|
развиваемое прессом, F = |
||
К задаче 3.52. |
|
1 МН; диаметр плунжера |
3 пресса D = 180 мм; диаметр поршня цилиндра подъема 4 d = 100 мм; диаметр штока dш = 80 мм; коэффициент преобразования k = Dм/dм = 5; подача насоса Q = 10 л/с; размеры трубопровода: l1 = 7 м; d1 = 36 мм; l2 =1 м; d2 = 14 мм; l3 = 7 м; d3 = 36 мм; коэффициент сопротивления каждого канала распределителя ζр = 4; ход прессования
L= 200 мм. Параметры жидкости: ν = 0,4 Ст; ρ = 900 кг/м3.
3.53.Объемный
гидропривод вращательного движения с дроссельным регулированием состоит из двух гидромашин –
Кзадаче 3.53.
113
насоса 1 и гидромотора 2, а также дросселя 3, предохранительного клапана 4 и вспомогательного насоса 5. Определить пределы изменения частоты вращения гидромотора n2 - при постоянной нагрузке. Даны: частота вращения насоса n1 = 2400 об/мин; рабочие объемы гидромашин V1 = 0,01 л; V2 = 0,02 л; давление в напорной гидролинии, обусловленное заданной нагрузкой (моментом на валу гидромотора), рн = 5 МПа; давление во всасывающей линии, поддерживаемое насосом 5, рвс = 0,3 МПа; площадь проходного сечения дросселя при полном его открытии Sдр = 0,015 см3; коэффициент расхода дросселя µ = 0,65; объемный КПД каждой гидромашины ηо = 0,95. Расход через клапан 4 Qкл = 0.
3.54. Скорость движения поршня гидроцилиндра регулируется с. помощью дросселя, проходное сечение которого в данный момент равно Sдр = 40 мм2, а коэффициент расхода µ = 0,65. Диаметр поршня D = 80 мм, его ход l = 360 мм. Определить время движения поршня, если усилие на штоке F = 4 кН, давление перед дросселем р1 = 1,3 МПа. Жидкость - масло АМГ-10 (ρ = 850 кг/м3). Потерями давления в гидролинии между дросселем и гидроцилиндром пренебречь.
|
|
|
|
|
|
К задаче 3.54, 3.55. |
К задаче 3.56, 3.57. |
К задаче 3.58. |
3.55.Жидкость (ρ = 900 кг/м3) через дроссель подается в поршне- вую полость гидроцилиндра диаметром D = 100 мм. Определить давление жидкости перед дросселем, при котором поршень будет
перемещаться со скоростью υп = 5 см/с, если усилие на штоке F = 4 кН, проходное сечение дросселя Sдр = 8 мм2, а коэффициент расхода µ
=0,66. Объемный КПД гидроцилиндра ηо = 0,98. Трением в гидроцилиндре и давлением в штоковой полости пренебречь.
3.56.Регулирование скорости вращения вала гидромотора осуществляется дросселем, установленным последовательно в
114
напорной гидролинии. Определить минимальную частоту вращения вала гидромотора из условия допустимой потери мощности в гидроклапане Nкл = 1,5 кВт, установленном параллельно гидромотору, если давление нагнетания насоса р = 6,3 МПа, его подача Q = 30 л/мин, рабочий объем гидромотора Vo = 22,8 см3, его объемный КПД ηo = 0,95.
3.57. Насос, работающий в составе объемного гидропривода вращательного движения, имеет подачу Qн = 36,9 л/мин и давление Pн = 4,23 МПа. Определить частоту вращения вала гидромотора с рабочим объемом Vом = 46 см3 и КПД гидропривода, если вращающий момент на валу гидромотора М = 30 Н·м, объемные КПД насоса и гидромотора равны ηон = 0,96, ηом = 0,95, механические КПД насоса и гидромотора равны ηмн = 0,98, ηмм = 0,97, потери давления в гидролиниях и гидроаппаратах р= 54 кПа.
3.58. В объемном гидроприводе вращательного движения с управлением гидродроссель установлен на выходе. Частота вращения гидромотора n = 1600 мин-1, момент на валу М = 22 Н·м, рабочий объем гидромотора Vм = 32 см3, механический КПД ηмм = 0,90,
объемный ηом |
= 0,94. Потери давления в золотниковом |
|
гидрораспределителе, дросселе |
и фильтре соответственно равны: |
|
рр = 0,2 МПа, |
рдр = 0,5 МПа, |
рф = 0,10 МПа. Потери давления в |
трубопроводах |
составляют 5% |
перепада давления в гидромоторе. |
Подача насоса на 10% больше расхода гидромотора, КПД насоса ηн = 0,88. Определить КПД гидропривода.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К задаче 3.59 |
К задаче 3.60 |
К задаче 3.61, 3.62 |
3.59. Определить мощность, потребляемую насосом объемного гидропривода с дроссельным регулированием, потери мощности из-за слива масла через гидроклапан и КПД гидропривода, если усилие на
115
штоке гидроцилиндра F = 63 кН, потери давления в напорной гидролинии при движении поршня вправо рп = 0,2 МПа, расход
масла через гидроклапан Qк = 1,55 л/мин, объемный и механический КПД гидроцилиндра ηо = 1, ηм = 0,97, КПД насоса ηн = 0,80. Диаметр поршня D = 125 мм, диаметр штока dш = 63 мм. Дроссель настроен на пропуск расхода Qдр = 12 л/мин. Утечками масла в гидроаппаратуре пренебречь
3.60.Насос объемного гидропривода о дроссельным регулированием развивает давление рн = 10 МПа и постоянную подачу, при которой максимальная частота вращения вала гидромотора nм = 2200 мин-1. Определить потери мощности из-за слива рабочей жидкости через гидроклапан при частоте вращения
вала гидромотора n1 = 1500 мин-1, если рабочий объем гидромотора Vм = 20 см3, а его объемный КПД ηмо = 0,97.
3.61.В объемном гидроприводе гидромотор и гидроцилиндр включены параллельно. Какую подачу должен создавать насос, чтобы поршень гидроцилиндра диаметром D = 50 мм перемещался влево со
скоростью υп = 6 см/с, а вал гидромотора с рабочим объемом Vм = 16 см3 вращался с частотой n = 20 с-1, если объемные КПД гидроцилиндра и гидромотора ηоц = 1, ηом = 0,98? Утечкой масла в гидроаппаратуре пренебречь.
3.62.В объемном гидроприводе гидроцилиндр (D = 125 мм, d = 63 мм) и гидромотор с рабочим объемом Vм = 20 см3 соединены параллельно. Потери давления в напорной гидролинии гидроцилиндра
р1 = 0,23 МПа, в напорной и сливной линиях гидромотора - р2 = 0,3 МПа, утечки масла в гидроаппаратуре q = 5 см3/с. Определить КПД гидропривода и момент на валу гидромотора, если постоянная подача насоса Qн = 42 л/мин, а его КПД ηн = 0,83. Усилие на штоке гидроцилиндра при движении поршня вправо со скоростью υп = 5см/с равно F = 50 кН. Полные и объемные КПД гидроцилиндра и гидромотора соответственно равны: ηц = 0,95, ηоц = 1; ηм = 0,90, ηом = 0,98.
3.63. Насос объемного гидропривода развивает давление рн = 7,5 МПа и постоянную подачу Qн = 30 л/мин. Поршни гидроцилиндров (D = 160 мм, d = 80 мм) перемещаются вверх с одинаковой скоростью.
Определить скорость движения поршней и потери мощности из-за слива масла через гидроклапан, если гидродроссель настроен на пропуск расхода Qдр = 7,2 л/мин, а объемные КПД гидроцилиндров
116
ηо = 0,99. Утечками масла в гидро- аппаратуре пренебречь.
3.64. Вал гидромотора 1 с рабочим объемом Vм1 = 25 см3 вращается с частотой n1 = 800мин-1. Определить частоту вращения вала гидромотора 2 с рабочим объемом Vм2 = 32 см3, если подача насоса Qн = 42 л/мин, утечки масла в гидроаппаратуре q = 5 см3/с, а объемные КПД обоих гидромоторов ηо = 0,98.
К задаче 3.63 |
3.65. |
Определить |
пределы |
|
регулирования частоты вращения вала гидромотора, |
рабочий объем |
|||
которого может изменяться от Vм1 = 10 см3 до Vм2 |
= 50 см3, если |
подача насоса Qн = 14,6 л/мин, утечки жидкости в гидроаппаратуре гидропривода q = 200 см3/мин, объемный КПД гидромотора ηо = 0,98.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К задаче 3.64. |
|
К задаче 3.66. |
|
К задаче 3.67. |
3.66. Гидросистема рулевого управления трактора К-700 состоит из насоса 1, соединенного нагнетательным трубопроводом 2 с установленным на сливном трубопроводе 11 предохранительным клапаном 10 и распределителем 8 с золотником 9, и силового цилиндра 6 с поршнем 7. Распределитель сообщен с силовым цилиндром посредством трубопроводов 5, причем полости распределителя сообщены трубопроводами 4 со сливным трубопроводом 3. Определить усилие, создаваемое поршнем силового цилиндра, если известны: подача Q = 137 см3/с и рабочее давление р = 5,6 МПа насоса, длина l = 10 м и диаметр d = 12,5 мм нагнетательного трубопровода, диаметр поршня D = 60 мм, кинематическая вязкость ν
117
= 0,2 см2/с и плотность ρ = 862 кг/м3 рабочей жидкости (автотракторного масла). Местные потери напора составляют 15 % потерь напора по длине нагнетательного трубопровода.
3.67. Кормораздатчик включает в себя систему, состоящую из силового цилиндра 1 с поршнем 2, сообщенного с ним трубопроводами 3, распределителя 4 с золотником 5, шестеренного насоса 9, нагнетательного трубопровода 10, перепускного клапана 6 и сливных трубопроводов 7 и 8.
Заданы: рабочее усилие силового цилиндра F = 11,8 кН, диаметр поршня D = 65 мм, подача насоса Qн = 142 см3/с, длина нагнетательного трубопровода l = 11 м и диаметр d = 15,8 мм, кинематическая вязкость рабочей жидкости ν = 0,2 см2/с и плотность ρ = 862 кг/м3. Местные потери напора составляют 18 % потерь напора по длине нагнетательного трубопровода. Определить давление на выходе насоса.
118
Ответы на задачи раздела 3. Гидромашины и гидропривод.
3.1. Nн = 2,5 кВт; Nпотр = 3,4 кВт; η = 0,74. 3.2. n = 1614 мин-1. 3.4. (% N)форс = 2,25 %; (% N)х.х = 0,06 %. 3.5. D2 = 62 мм; H2 = 15,4 м. 3.6. n2 = 1954 мин-1; D2 = 282 мм. 3.7. Qн = 7,07 л/с; H = 2,5 м; Q′н = 11,5 л/с; H′ = 13,3 м. 3.8. η = 0,695. 3.9. η = 0,84. 3.10. рвак = 68,5 кПа; Н = 32,4 м.
3.11. рн = 465 кПа. 3.12. Q = 11,2 л/с; H = 9,1 м; N = 1,61 кВт; Q′ = 12,8 л/с; H′ = 10 м; Q′′ = 17,8 л/с; H′′ = 13,8 м; Q2 = 8,3 л/с; H2 = 7,7 м. 3.13. Q = 47 л/с; N′ = 5,6 кВт; N′′ = 4 кВт. 3.14. Qн = 7,35 л/с; Hн = 27,7 м; Nн = 2 кВт. 3.15. Qн = 28,6 л/с. 3.16. 1. Qн = 7,3 л/с; Hн = 14,4 м; N = 1,37
кВт; 2. n1 = 1900 мин-1. 3.17. hвс ≈ 3,8 м. 3.18. N = 30 кВт. 3.19. nmax = 132 мин-1. 3.20. p = 4,94 МПа; Q = 1,2 л/с. 3.21. Q1 = 6,73 л/с; p1 = 5,25
МПа. 3.22. pн = 10,2 МПа. 3.23. n = 25 с-1. 3.24. Nп = 1,87 кВт; N = 1,96
кВт. 3.25. pн = 13,1 МПа; Qн = 157 см3/с; Nп.ц = 2 кВт. 3.26. pм = 13,1
МПа; Qм = 1,58 л/с; Nвх = 20,8 кВт. 3.27. η = 0,698. 3.28. ηо = 0,95. 3.29.
D = 142 мм; dш = 28 мм; l = 243 мм; N = 5,4 кВт. 3.30. N = 13 кВт. 3.31. N = 107,9 кВт. 3.32. N = 935 Вт. 3.33. d = 2,4 см; l = 4,8 см; D = 13,2 см; N = 90 кВт. 3.34. Dн = 64 мм; Dв = 72 мм; в = 5,76 мм; N = 37,6 кВт.
3.35. γ = 10о30′; M =252 Н·м. 3.36. Q =2,13 л/с; p1 = 10МПа. 3.37. M = 81,9 Н·м; n = 672 мин-1. 3.38. p1 = 566 кПа. 3.39. pн = 978 кПа; υп = 0,28 м/с. 3.40. υ = 0,122 м/с. 3.41. pн = 2,13 МПа; Qн = 0,785 л/с. 3.42. ζ
= 1,24. 3.43. υ1 = 9,4 см/с; υ2 = 31,6 см/с. 3.44. pн = 9,34 МПа. 3.45. 1. p1 = 6,5 МПа; 2. p1 = 11,9 МПа. 3.46. pц = 9,7 МПа. 3.47. pн = 638
кПа. 3.48. Qф = 0,074·Qн; n = 900 мин-1. 3.49. V1 = 16,8 см3; V2 = 22,8
см3; N = 13,1 кВт. 3.50. cпр = 95 Н/мм. 3.52. t = 2,55 с; Nн = 82, 37кВт.
119
3.53. n2max = 1080 мин-1; n2min =180 мин-1. 3.54. t = 2 с. 3.55. p1 = 3,10
МПа. 3.56. n min = 650 мин-1. 3.57. nм = 760 мин-1; η = 0,86. 3.58. η = 0,54. 3.59. N = 1,6 кВт; Nк =190 Вт; η = 0,64. 3.60. Nк = 2,41 кВт.
3.61. Qн = 26,6 л/мин. 3.62. η = 0,76; Mм =16,6 Н·м. 3.63. υп = 0,8 см/с; Nк = 1,26 кВт. 3.64. n2 = 650 мин-1. 3.65. n1 = 1410 мин-1; n2 = 282
мин-1. 3.66. F = 15,7 кН. 3.67. рн = 3,58 МПа.
120
ПРИЛОЖЕНИЯ
|
|
|
|
Приложение 1 |
|
Международная система единиц [СИ] |
|||||
|
|
|
|
|
|
Величина |
Размерность |
|
Наименование |
Обозначение |
|
Длина |
L |
|
Метр |
м |
|
Время |
T |
|
Секунда |
с |
|
Масса |
M |
|
Килограмм |
кг |
|
Угол |
|
|
Радиан |
рад |
|
Площадь |
L2 |
|
Квадратный |
м2 |
|
|
|
|
метр |
|
|
Объем |
L3 |
|
Кубический |
м3 |
|
|
|
|
метр |
|
|
Скорость |
LT-1 |
|
Метр в |
м/с |
|
|
|
|
секунду |
|
|
|
LT-2 |
|
Метр на |
м/с2 |
|
Ускорение |
|
секунду в |
|
||
|
|
|
квадрате |
|
|
Угловая |
T-1 |
|
Радиан в |
рад/с |
|
скорость |
|
|
секунду |
|
|
Частота |
T-1 |
|
Оборот с |
об/с |
|
вращения |
|
|
секунду |
|
|
|
MT-3 |
|
Килограмм на |
кг/м3 |
|
Плотность |
|
кубический |
|
||
|
|
|
метр |
|
|
Сила (вес) |
MLT-2 |
|
Ньютон |
Н |
|
Момент силы |
ML2T-2 |
|
Ньютон-метр |
Н м |
|
Давление |
ML-1T-2 |
|
Паскаль |
Па |
|
Модуль |
ML-1T--2 |
|
Паскаль |
Па |
|
упругости |
|
|
|
|
|
Динамическая |
ML-1T--1 |
|
Паскаль- |
Па с |
|
вязкость |
|
|
секунда |
|
|
Кинематическая |
L2T-1 |
|
Квадратный |
м2/с |
|
|
метр на |
|
|||
вязкость |
|
|
секунду |
|
|
|
|
|
|
|
|
|
121 |
|
|
|
Объемный |
L3T-1 |
Кубический |
м3/с |
метр в |
|||
расход |
|
секунду |
|
|
|
|
|
Массовый |
MT-1 |
Килограмм в |
кг/с |
расход |
|
секунду |
|
Мощность |
ML2T-3 |
Ватт |
Вт |
Работа, энергия |
ML2T-2 |
Джоуль |
Дж |
Температура |
θ |
Кельвин |
К |
Приложение 2
Сокращенный перечень физических величин, часто употребляемых в гидравлических расчетах и при
испытании гидравлических машин
Наименование |
Обозначение |
Единица |
|
измерения |
|||
|
|
||
Длина |
l. L |
м |
|
Ширина |
b, B |
м |
|
Высоты, напор |
h, H |
м |
|
Площадь |
w, S, A |
м2 |
|
Объем |
V, W |
м3 |
|
Время |
t, T |
С |
|
Скорость (линейная |
υ, u |
м/с |
|
скорость) |
|||
|
|
||
Ускорение свободного |
g |
м/с2 |
|
падения |
|
|
|
Масса |
m, М |
кг |
|
Сила, сила тяжести, вес |
Р, F, G |
Н |
|
Удельный вес |
γ |
Н/м3 |
|
Объемный расход, |
Q |
м3/с |
|
подача насоса |
|
|
|
Давление |
р |
Па |
|
Нормальное |
|
|
|
механическое |
σ |
Па |
|
напряжение |
|
|
|
|
122 |
|
Плотность |
ρ |
кг/м3 |
|
Вязкость |
|
|
|
динамическая |
µ |
Па с |
|
кинематическая |
ν |
м2/с |
|
Модуль объемного |
К, Е |
Па |
|
сжатия |
|||
|
|
||
Сжимаемость (объемная |
k |
Па-1 |
|
сжимаемость) |
|
|
|
Работа |
W, А |
Дж |
|
Энергия |
|
|
|
потенциальная |
Eр, Ф |
Дж |
|
кинетическая |
Ек, К |
Дж |
|
Момент инерции |
|
|
|
(динамический момент |
I, J |
кг/м2 |
|
инерции) |
|
|
|
Мощность |
N |
кВт |
|
Частота вращения |
n |
1/с |
|
Температура |
t |
оС |
|
К |
К |
||
|
Приложение 3
Единицы, применяемые наравне с единицами СИ и временно допускаемые к применению
|
Наименовани |
Обозначени |
Соотношени |
Величина |
е с единицей |
||
|
е |
е |
СИ |
|
|
|
|
Кинематическа |
стокс |
Ст |
10-4 м2/с |
я вязкость |
|
|
|
Объем |
литр |
л |
10-3 м3 |
Температура |
градус |
о |
Т = (tоС + |
Цельсия |
С |
273,16) К |
|
|
|
||
Плоский угол |
градус |
… о |
Π/180 рад |
123
|
|
|
|
|
|
Приложение 4 |
||
|
1.Физические свойства жидкости |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Коэффициент |
Кинематическая |
|
|||
|
|
|
вязкость, мм2/с, при |
|||||
|
|
Плот- |
объемного |
температуре, оС |
|
|||
Жидкость |
|
Сжатие β |
Расширение β |
15 |
20 |
|
50 |
|
|
ность ρ1 |
|
||||||
|
1 |
|
|
|
|
|
||
|
|
кг/м3 |
- |
С |
|
|
|
|
|
|
|
Па |
/ |
|
|
|
|
|
|
|
|
о |
|
|
|
|
|
|
|
3 |
-3 |
|
|
|
|
|
|
|
·10 |
·10 |
|
|
|
|
|
|
|
ρ |
t |
|
|
|
|
|
|
|
|
|
|
|
|
|
Вода |
|
1000 |
0,49 |
0,20 |
1,14 |
1,01 |
|
0,55 |
Ртуть |
|
13600 |
0,039 |
0,18 |
- |
0,114 |
|
- |
Глицерин |
|
1260 |
0,25 |
0,49 |
- |
11,80 |
|
- |
Бензин |
|
680-780 |
0,92 |
1,255 |
0,93 |
- |
|
0,54 |
Керосин |
|
790-820 |
0,77 |
0,96 |
2,7 |
2,5 |
|
1,50 |
Спирт этиловый |
|
790 |
0,78 |
1,10 |
- |
1,52 |
|
0,50 |
Мазут |
|
890-940 |
- |
- |
- |
2000 |
|
- |
Нефть Баку: |
|
|
|
|
|
|
|
|
легкая |
|
884 |
0,78 |
0,6 |
- |
25 |
|
- |
тяжелая |
|
924 |
0,78 |
0,6 |
- |
140 |
|
- |
Масла |
|
|
|
|
|
|
|
|
индустриальные: |
|
|
|
|
|
|
|
|
И-12 |
|
880 |
- |
- |
- |
50 |
|
10-14 |
И-20 |
|
885 |
0,72 |
0,73 |
- |
100 |
|
17-23 |
И-30 |
|
890 |
|
- |
- |
170 |
|
23-33 |
И-50 |
|
910 |
0,68 |
- |
- |
400 |
|
47-55 |
АМГ-10 |
|
850 |
0,74 |
0,83 |
- |
18 |
|
10 |
турбинное-57 |
|
920 |
0,56 |
0,65 |
- |
- |
|
55-59 |
веретенное АУ |
|
880 |
- |
- |
- |
50 |
|
12-14 |
трансформаторное |
|
890 |
- |
- |
- |
30 |
|
9,6 |
турбинное 30 и 34 |
|
900 |
- |
- |
- |
- |
|
28-32 |
124
2. Плотность и кинематическая вязкость некоторых газов при 0о и давление р = 0,1 МПа
Газ |
Плотность, |
Вязкость, |
10-4 |
кг/м3 |
м2/с |
|
|
Азот |
1,25 |
0,13 |
|
Аргон |
1,78 |
0,12 |
|
Ацетилен |
1,17 |
0,082 |
|
Водород |
0,09 |
0,93-0,94 |
|
Водяной пар |
0,80 |
0,11 |
|
Воздух |
1,29 |
0,13 |
|
Кислород |
0,43 |
0,13 |
|
Метан |
0,72 |
0,14 |
|
Оксид |
|
|
|
углерода |
1,25 |
0,13-0,14 |
|
Пропан |
2,02 |
0,037 |
|
Диоксид |
|
|
|
углерода |
1,98 |
0,07 |
|
3. Среднее значение изотермического модуля упругости некоторых жидкостей
Жидкость |
Модуль упругости, |
|
МПа |
||
|
||
Бензин авиационный |
1350 |
|
Вода |
2060 |
|
Глицерин |
4464 |
|
Керосин |
1275 |
|
Масла: |
|
|
АМГ-10 |
1305 |
|
Индустриальное-20 |
1362 |
|
Индустриальное-50 |
1473 |
|
Турбинное |
1717 |
|
Силиконовая жидкость |
1030 |
|
Спирт этиловый безводный |
1275 |
|
Ртуть |
32373 |
|
125 |
|
4. Давление насыщенных паров некоторых жидкостей, кПа
Жидкость |
|
|
|
Температура, оС |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
20 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 |
200 |
|
|
|
|
|
|
|
|
|
|
|
Бензин Б-70 |
16,3 |
33,2 |
55,8 |
103,3 |
|
|
|
|
|
|
Вода |
2,4 |
7,5 |
20,2 |
48,2 |
103,3 |
195 |
334 |
|
|
|
Керосин Т-1 |
3,9 |
5,8 |
7,5 |
12,1 |
20,3 |
35 |
57 |
90,5 |
138,5 |
|
|
|
|
|
|
|
|
|
|
|
|
Масла: |
|
|
|
|
|
|
|
|
|
|
АМГ-10 |
|
|
0,4 |
0,8 |
1,8 |
3,1 |
5,8 |
11,8 |
23,8 |
|
Индустри- |
|
|
|
|
|
|
|
|
|
|
альное-20 |
|
|
0,14 |
0,3 |
0,4 |
0,6 |
0,9 |
2,0 |
3,8 |
6,8 |
Индустри- |
|
|
|
|
|
|
|
|
|
|
альное-50 |
|
|
|
|
0,14 |
0,3 |
0,7 |
1,6 |
3,0 |
5,8 |
Нефть |
|
|
|
|
|
|
|
|
|
|
(легкая) |
7,8 |
13,7 |
37,2 |
85,3 |
|
|
|
|
|
|
Ртуть |
0,0002 |
|
|
|
|
|
|
|
|
|
Спирт |
8,0 |
20,0 |
49,3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
126
