3. Расчет поперечной рамы
Расчетная схема рамы:
Расстояние между центрами тяжести
верхнего и нижнего участков колонны:
е0=0,5(hн-hв)=0,5∙(1500-1000)=0,25м
Соотношение моментов инерции:
;
Если Jв=1, тоJн=5 значитJр=20 (Jн∙4)
Сопряжение ригеля с колонной жесткое.
Нагрузки на поперечную раму
Все нагрузки подсчитываются с учетом коэфф. надежности по назначению (γн=0,95)
1). Постоянная нагрузка:
Нагрузку на 1м2кровли подсчитаем в таблице № 6
Таблица 6
Состав покрытия |
Нормативная, кПа |
γн |
Расчетная, кПа |
Защитный слой |
0,42 |
1,3 |
0,55 |
Гидроизоляция |
0,2 |
1,3 |
0,26 |
Утеплитель (пенопласт) γ=0,5кН/м3,t=50мм |
0,03 |
1,2 |
0,04 |
Пароизоляция |
0,04 |
1,3 |
0,05 |
Стальная панель с профилированным настилом |
0,35 |
1,05 |
0,37 |
Собственный вес металл. конструкций шатра |
0,3 |
1,05 |
0,32 |
Итого |
=1,34 |
|
=1,59 |
Расчетная равномерно распределенная линейная нагрузка на ригель рамы по формуле:
, (12.3 [3]), где
bф=12м – шаг стропильных ферм;
cosα=1 – косинус угла наклона покрытия (при уклоне допринимается равным 1)
кН/м
Опорная реакция ригеля рамы:
кН
Расчетный вес колонны:
Верхняя часть (20% веса):
Gв=0,95∙1,05∙0,2∙0,4∙12∙15=14кН;
Нижняя часть (80% веса):
Gн=0,95∙1,05∙0,8∙0,4∙12∙15=57кН, где
0,95 – коэфф. надежности по назначению;
1,05 – коэфф. перегрузки;
0,2 и 0,8 -20% и 80% соответственно;
0,4кПа – расход стали для колонн на 1м2здания (табл. 12.1 [3]);
12м – шаг колонн;
15=0,5l– половина пролета.
Стены самонесущие.
2). Снеговая нагрузка:
По табл. 4 [2] вес снегового покрова p0=3,2кПа
(Н. Уренгой)
При , коэфф. перегрузкиn=1,6
Линейная распределенная нагрузка от снега на ригель
рамы по формуле (12.9 [3]):
qсн=γн∙n∙c∙p0∙bф, где
с=1 (при α≤250) – коэфф. перехода от нагрузки на земле к нагрузке на 1м2проекции кровли;
qсн=0,95∙1,6∙1∙3,2∙12=58,37кН/м
Опорная реакция ригеля рамы Кн
3). Вертикальные усилия от мостовых кранов:

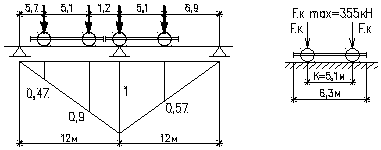

База крана К=5,1м. Нормативное усилие колеса Fк max=355кН (тяж. режим работы)
Dmax=γн(n∙nc∙∑Fк max∙y+n∙Gп+n∙gн∙bт∙b), (12.5 [3]), где
Dmax– расчетное усилие, передаваемое на колонну колесами крана;
nc=0,95 – коэфф. сочетаний (для тяж. режима работы);
Fк max=355кН – нормативное вертикальное усилие колеса;
y=0,47+0,9+1+0,57=2,94 – ордината линии влияния;
Gп=0,25∙12∙15=45кН – вес подкрановой балки (по табл. 12.1 [3]);
gн=1,5кН – полезная нормат. нагрузка на тормозной площадке;
bт=1,5м – ширина тормозной площадки
b=12м – шаг колонн;
n– коэфф. перегрузки:
n=1,1– для кранов;
n=1,05 – для конструкций;
n=1,2 – коэфф. динамичности кранов.
Dmax=0,95∙(1,1∙0,95∙355∙2,94+1,05∙45+1,2∙1,5∙1,5∙12)=0,95(1091+47+32)=1170кН
Dmin=γн(n∙nc∙∑Fк’∙y+n∙Gп+n∙gн∙bт), где
Fк’=(9,8Q+Qк)/n0-Fк max(12.6 [3]), где
Q=30т – грузоподъемность крана;
Qк=680кН – вес крана с тележкой;
n0=2 – число колес с одной стороны крана.
Fк’=(9,8∙30+680)/2-355=132кН
Dmin=0,95∙(1,1∙0,95∙132∙2,94+47+32)=0,95(406+47+32)=485кН
4). Сосредоточенные моменты от вертикальных усилий DmaxиDmin:
Mmax=Dmax∙eк;
Mmin=Dmin∙eк, (12.7 [3]), где
eк=0,5hн=0,5∙1,5=0,75м – расстояние от оси подкрановой балки до оси, проходящей через центр тяжести нижней части колонны.
Mmax=1170∙0,75=878кН∙м;
Mmin=485∙0,75=364кН∙м.
5). Горизонтальная сила от мостовых кранов, передаваемая одним колесом:
T=γн∙n∙nc∙∑Tкн∙y, (12.8 [3]), где
Tкн=0,05(9,8Q+Gт)/n0, (12.4 [3]),где
Gт=125кН – вес тележки крана
Tкн=0,05(9,8∙30+125)/2=10,5кН
Т=0,95∙1,1∙0,95∙10,5∙2,94=31кН
Считаем условно, что сила Т приложена в уровне уступа колонны.
6). Ветровая нагрузка:
Нормативный скоростной напор ветра g0=0,23кПа [2].
Тип местности В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10м.
qв=γн∙n∙g0∙k∙c∙b, (12.10 [3]), где
k- коэфф. для высоты 10м – 0,65; 20м – 0,9;
qв– расчетная линейная ветровая нагрузка;
γн=0,95
n=1,2– коэфф. перегрузки;
g0=0,23кПа - нормативный скоростной напор ветра;
с=0,8 (с наветренной стороны); с=0,6 (для отсоса);
b=12м – ширина расчетного блока (шаг колонн).
qв=0,95∙1,2∙0,23∙0,8∙12k=2,52k
Линейная распределенная нагрузка при высоте:
до 10м = 2,52∙0,65=1,64кН/м;
до 20м = 2,52∙0,9=2,27кН/м;
при 16,6м=кН/м;
при 19,75м=кН/м.
Сосредоточенные силы от ветровой нагрузки:
, (12.12 [3]), где
q1=2,1кН/м;
q2=2,25кН/м;
h’=3,15м – высота фермы.
кН
кН
Эквивалентные линейные нагрузки:
qэ=qв10∙α, (12.11 [3]), где
qв10=1,64кН/м;
α=1,1
qэ=1,64∙1,1=1,8кН/м
кН/м
