10 Расчет опор аппаратов
Цель работы: ознакомиться с конструкциями основных видов опор и методикой расчета опор на прочность.
10.1 Основные сведения
Установка химических аппаратов на фундаменты или на специальные несущие конструкции осуществляется большей частью с помощью опор.
Конструкции опор можно разбить на два основных вида: поры для вертикальных аппаратов и опоры для горизонтальных аппаратов.
10.2 Конструкции опор
На рисунке 10.2.1 показаны основные типовые конструкции сварных стальных опор для установки вертикальных аппаратов.
Опоры типов I-III, VI и VII представляют собой цельные опорные конструкции, а типов IV, V, VIII и IX – отдельные опорные устройства (лапы, стойки), количество которых на аппарате должно быть не менее трех. В отдельных случаях небольшие аппараты можно устанавливать на двух лапах типов VIII и IX. В литых аппаратах опоры большей частью выполняются за одно целое с корпусом и днищем. Конструкция опор в этом случае может быть аналогичной опорам типов IVи IX.
Выбор типа опоры зависит от ряда условий:
места установки аппарата (в помещении или на открытой площадке)
соотношение высоты к диаметру аппарата
его массы и т.д.
В таблице 10.2.1 приведены основные данные о нормализованных опорах для вертикальных аппаратов, которые и следует применять при конструировании на требуемую нагрузку, а на рисунке 10.2.2 представлена конструкция опор вертикальных цилиндрических аппаратов типа I и II.
Рисунок 10.2.1 – Основные типовые конструкции опор для вертикальных аппаратов
Рисунок 10.2.2 – Конструкции опор вертикальных цилиндрических аппаратов типа I и I
Таблица 10.2.1 - Основные данные о нормализованных опорах для вертикальных аппаратов
МН |
Тип опор |
L |
L1 |
L2 |
B |
B1 |
B2 |
b |
b1 |
H |
h |
s |
a |
a1 |
a2 |
R |
d |
dб |
Исполнение |
Подкладной лист | |||
А |
Б |
s1 |
L3 |
H1 | |||||||||||||||||||
мм |
Масса, кг |
мм | |||||||||||||||||||||
0,16 |
I II |
50 |
60 |
40 |
60 100 |
45 55 |
50 60 |
15 |
40 45 |
85 120 |
6 |
4 |
10 15 |
15 25 |
10 40 |
8 |
12 |
М10 |
0,46 0,73 |
0,50 0,81 |
4;6; 8;10; |
75 |
120 155 |
0,4 |
I II |
85 |
95 |
80 |
95 160 |
65 75 |
70 80 |
22 |
50 60 |
140 190 |
10 |
5 |
15 20 |
25 40 |
25 80 |
8 |
12 |
М10 |
1,08 2,42 |
1,15 2,57 |
6 8 |
125 |
200 255 |
1,0 |
I II |
100 |
120 |
90 |
115 195 |
80 85 |
85 90 |
22 |
65 70 |
170 235 |
14 |
6 |
25 |
30 50 |
30 105 |
12 |
24 |
М16 |
2,55 4,29 |
2,65 4,56 |
10 12 |
150 |
250 310 |
2,5 |
I II |
140 |
160 |
130 |
155 255 |
110 |
115 |
22 |
90 |
230 310 |
20 |
8 |
25 30 |
40 65 |
40 140 |
12 |
24 |
М20 |
6,56 10,2 |
6,84 10,7 |
8 10 |
200 |
330 410 |
4,0 |
I II |
170 |
190 |
160 |
185 315 |
125 145 |
135 155 |
40 |
105 115 |
285 390 |
24 |
10 |
30 40 |
50 80 |
50 160 |
18 |
35 |
М24 |
8,96 19,3 |
9,46 20,2 |
12 16 |
250 |
405 510 |
6,3 |
I II |
210 |
240 |
200 |
230 380 |
160
|
170 |
40 |
135 |
345 470 |
30 |
12 |
35 50 |
60 100 |
60 210 |
18 |
35 |
М30 |
21,9 33,5 |
22,6 35,4 |
10 12 |
300 |
490 620 |
10,0 |
I II |
280 |
320 |
260 |
310 520 |
220 230 |
230 240 |
40 |
175 |
460 620 |
32 |
16 |
50 65 |
80 130 |
80 280 |
30 |
42 |
М36 |
48,9 84,7 |
50,5 88,2 |
16 20 |
400 |
650 820 |
16 |
I II |
340 |
380 |
320 |
390 650 |
280 |
290 |
60 |
205 |
570 780 |
40 |
20 |
60 80 |
100 180 |
100 360 |
- |
42 |
М42 |
- |
96,4 156 |
12;16 20;24 |
500 |
810 1020 |
25 |
I II |
410 |
460 |
380 |
480 800 |
350 360 |
360 |
60 |
225 |
680 940 |
50 |
24 |
75 100 |
120 220 |
120 435 |
- |
42 |
М48 |
- |
173 278 |
16;20 24;28 |
600 |
970 1230 |
Примечание: 1 имеются два типа опор: I – для аппаратов без теплоизоляции; II – для аппаратов с теплоизоляцией 2 Опоры обоих типов могут изготавливаться в двух исполнениях: а) штампованные, б) сварные 3 материал опор – сталь углеродистая и коррозионностойкая 4 количество опор (лап) выбирают исходя из допускаемой нагрузки на одну опору и по конструктивным соображениям, но не менее двух * - допускаемая нагрузка на одну опору. |
10.3 Расчет опор аппаратов
Первоначально выбираем количество и тип опор согласно массе аппарата. Затем рассчитываем нагрузку на одну опору.
Рассчитаем обечайку на местную прочность и устойчивость в местах, где крепятся лапы:
Ребра привариваем к корпусу сплошным швом с катетом hш. Общая длинна сварного шва, Lш, м:
,
где Н – параметр выбранной опоры (см. таблицу 10.2.1)
s – толщина аппарата, м.
Проверим прочность сварных швов:
где G – нагрузка, воспринимаемая одной опорой, МН
МН/м2
Если условие выполняется, то прочность сварного шва обеспечена.
Определим максимальные напряжения в корпусе аппарата в месте присоединения к нему лап.
Найдем параметры для нахождения коэффициентов Кк и Км
, ,
.
где В,Н – размеры опоры (см. рисунок 10.2.2)
D – диаметр аппарата, м
s – толщина стенки аппарата, м
Cк – прибавка на коррозию, м
Момент от реакции опоры Ми, МН·м, действующий на лапу при расчетном плече:
,
где - определяем из чертежа опоры, м.
По графику на рисунке 10.3.1 определяем значение коэффициентов Кк и Км.
Далее определяем параметр β для нахождения моментов действующих на корпус:
для определения меридиональных моментов:
,
для определения кольцевых моментов:
.
Рисунок 10.3.1 – Графики для определения коэффициента К
Км ,--------- Кк
По графику на рисунке 10.3.2 определяем параметр ,используя β1 и .
Рисунок 10.3.2 – Графики для определения, отнесенного к единице длины меридионального момента Мм, действующего на стенку цилиндрического корпуса аппарата в месте присоединения к нему лапы (опоры)
Отсюда определяем меридиональный момент Мм, МН×м/м.
По графику на рисунке 10.3.3 определяем параметр ,используя β2 и

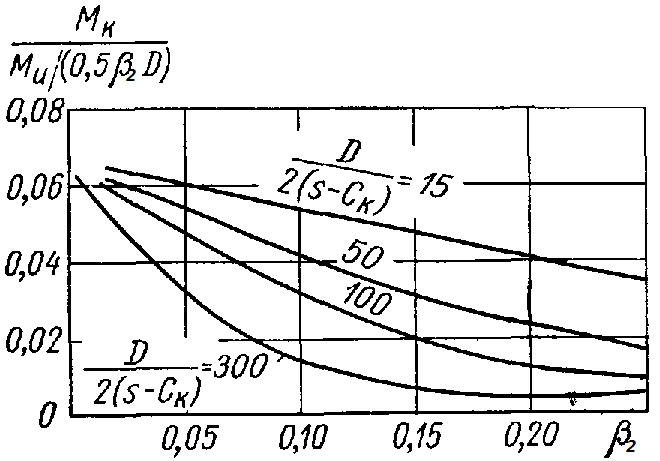

Рисунок 10.3.3 – Графики для определения, отнесенного к единице длины меридионального момента Мк, действующего на стенку цилиндрического корпуса аппарата в месте присоединения к нему лапы (опоры)
Отсюда определяем кольцевой момент Мк, МН×м/м.
Далее по графикам на рисунке 10.3.4 определяем коэффициенты К'к и К'м, для определения сил действующих на корпус.
Рисунок 10.3.4 – Графики для определения коэффициентов К' при определении расчетных сил Рм и Рк, действующих на стенку цилиндрического корпуса
Км ,--------- Кк
Определяем параметр β для определения сил действующих на корпус аппарата:
.
По графику на рисунке 10.3.5 определяем параметр ,используя β3 и .
Рисунок 10.3.5 – Графики для определения, отнесенного к единице длины меридиональной силы Рм, действующего на стенку цилиндрического корпуса аппарата в месте присоединения к нему лапы (опоры)
Отсюда определяем меридиональную силу Рм, МН/м.
По графику на рисунке 10.3.6 определяем параметр ,используя β3 и .
Отсюда определяем кольцевую силу Рк, МН/м.
Суммарное напряжение сжатия σc, МН/м2, в корпусе аппарата при толщине стенки , мм в месте присоединения лапы:
в меридиональном направлении:
,
в кольцевом направлении:
,
Если оба напряжения меньше допускаемого, следовательно, лапа может быть приварена к обечайке без подкладного листа. В противном случае используется подкладной лист. Толщина стенки в этом случае рассчитывается по формуле sп = s + s1 – cк и весь расчет производить заново.
Рисунок 10.3.6 – Графики для определения, отнесенного к единице длины кольцевой силы Рк, действующего на стенку цилиндрического корпуса аппарата в месте присоединения к нему лапы (опоры)
10.4 Пример расчета опор
Исходные данные: Подобрать опоры для теплоизолированного аппарата диаметром D = 1 м. Вес аппарата GA = 74000H, толщина стенки s=0,008 м. Прибавка на коррозию Ск=0,001 м. Допускаемое напряжение МН/м2.
Решение: Для данного аппарата выбираем опоры (лапы) из таблицы 10.2.1 тип II, исполнение Б. Лапы расположим выше середины аппарата. Это придаст аппарату необходимую устойчивость и облегчит эксплуатацию. Используя расположение опор треугольником, как показано на рисунке 10.4.1, дает возможность выбрать более металлоемкие опоры. Такое расположение опор позволяет распределить всю нагрузку сразу на 3 опоры. В нашем случае подойдут опоры, рассчитанные на 0,025 МН.
Рисунок 10.4.1 – Схема расположения опор
Характеристики опоры:
Тип II, исполнение Б, нагрузка МН;
L = 140 мм, B = 255 мм, b = 22 мм, h = 20 мм, L1 = 160 мм, B1 = 110 мм,
b1 = 90 мм, s = 8 мм, L2 = 130 мм, B2 = 115 мм, H = 310 мм, a = 30 мм, R = 12 мм,
a1 = 65 мм, d = 24 мм, a2 = 140 мм, dб = М20.
Подкладной лист:
S1 = 10 мм, L3 = 200 мм, H1 = 410 мм.
Рассчитаем обечайку на местную прочность и устойчивость в местах, где крепятся лапы:
Ребра привариваем к корпусу сплошным швом с катетом hш = 3 мм. Общая длинна сварного шва, Lш, м:
,
Проверим прочность сварных швов:
Условие выполняется, следовательно, прочность сварного шва обеспечена.
Определим максимальные напряжения в корпусе аппарата в месте присоединения к нему лап.
Найдем параметры для нахождения коэффициентов Кк и Км
,
,
.
Момент от реакции опоры Ми, МН·м, действующий на лапу при расчетном плече:
,
где - определяем из чертежа опоры, (мм), м.
.
По графику на рисунке 10.3.1 определяем значение коэффициентов
Кк = 1,01 и Км = 1,05.
Далее определяем параметр β для нахождения моментов действующих на корпус:
для определения меридиональных моментов:
,
для определения кольцевых моментов:
.
По графику на рисунке 10.3.2 определяем параметр ,при β1 = 0,305 и :
,
Отсюда следует, что Мм, МН·м/м, определяется по формуле
,
.
По графику на рисунке 10.2.3 при иопределяем параметр:
,
следовательно, что Мк, МН·м/м, определяется по формуле
,
.
Далее по графикам на рисунке 10.3.4 определяем коэффициенты К'к = 0,83 и К'м = 0,85, для определения сил действующих на корпус.
Параметр для нахождения сил, действующих на корпус:
.
По графику на рисунке 10.3.5 определяем параметр ,используя β3 = 0,29 и .
По графику на рисунке 10.3.6 определяем параметр ,используя β3 = 0,29 и .
Следовательно, Рм и Рк, МН/м, определяются
,
,
,
,
Суммарное напряжение сжатия σc, МН/м2, в корпусе аппарата при толщине стенки мм в месте присоединения лапы:
в меридиональном направлении:
,
.
в кольцевом направлении:
,
.
Оба напряжения меньше допускаемого, а следовательно лапа может быть приварена к обечайке без подкладного листа.
10.5 Задание для самостоятельно расчета опор
Подобрать опоры для аппарата диаметром D, м. Вес аппарата GA, H, толщина стенки s, м. Прибавка на коррозию Ск=0,001 м. Допускаемое напряжение МН/м2.
Данные взять из таблицы 10.5.1
Таблица 10.5.1 – Варианты заданий для расчета опор
№ вари-анта |
D, мм |
s, мм |
GA, Н |
теплоизоляция |
МН/м2 |
Количество опор |
1 |
800 |
0,006 |
60000 |
+ |
120 |
2 |
2 |
900 |
0,008 |
63000 |
+ |
130 |
2 |
3 |
1000 |
0,007 |
70000 |
– |
140 |
2 |
4 |
1100 |
0,009 |
90000 |
+ |
150 |
4 |
5 |
1200 |
0,01 |
100000 |
+ |
150 |
4 |
6 |
800 |
0,008 |
65000 |
– |
120 |
2 |
7 |
900 |
0,006 |
64000 |
+ |
140 |
2 |
8 |
1000 |
0,01 |
85000 |
– |
130 |
3 |
9 |
1100 |
0,007 |
80000 |
+ |
150 |
3 |
10 |
1200 |
0,009 |
96000 |
– |
140 |
3 |
