4.2.4 Особенности построения конструкций с цельнокроеными рукавами

№ сис.

Обозначение отрезка

Формула

Способ откладывания

1

2

3

4

Преобразования базовой конструкции спинки и переда (рис. 4.5)

1

–

К

1/3 раствора вытачки на выпуклость лопаток перенести в пройму

2

–

К

1/3 раствора вытачки на выпуклость груди перенести в пройму

3

11–11

0,5–1,0



4

121–121

0,5–1,0



По  к /121–123/

5

14–14

1,0–2,0



По  к /14–123/

6

331–345

0,5/331–351/



По /331–351/

7

351–345

0,5/331–351/



По /331–351/

Цельнокроеный рукав с ластовицей (рис. 4.6; 4.7)

Рукав спинки

8

331–330

1,5–2,0



Точка подреза спинки и рукава

1

2

3

4

9

330–342

330-345



Из 14R⁶= (0,5–1,0)ВОР_БК. Из 330 касательнаякиз 14

10

342–34 (ШОР)

ШОР_БК+/1,0–2,0/



По касательной из 330 к из 14. Из 34

11

14–94

Т33–/121–14/–1



По /14–34/, затем поиз 34. Из 94

12

14–44

Т32–/121–14/



По /14–34/, затем поиз 34. Из 44

13

94–931

0,5/Т29+П/+/1–2,0/



По из 94. /931–330/ — прямая

14

343

К

–

Пересечение /342–931/ и /345–442/

15

343–344

2,0



По /342–931/. /344–330–343/ — подрез спинки и рукава

16

431

К



Пересечение из 44 и /342–931/

17

44–43

0,5/44–431/



По /44–431/

18

431–433

0,7–1,0



По /44–431/. /343–433/ — прямая

19

433–434

2,5–3,0



Из 44 R=44–433. /434–44/—прямая

20

43–432

0,5/43–43/



По из 44. 433–432–434 — вытачка на выпуклость локтя

21

44–443

44–433



По /44–94/

22

443–444

433-434



По из 44R=44–443. /44–444/ — прямая

23

44–941

44–94



По /44–444/

24

941–933

К



Из 434 R=433–931. Из 941R=94–931. /434–933/ и /933–941/ — прямые

25

941–942

0,5/941–933/



По /941–933/

26

942–942

0,5–0,7



По из 942

Рукав переда

27

351–350

1,5–2,0



Точка подреза переда и рукава

28

345–343

345–343



По /345–442/

29

350–342

350-345



Из 14R⁷= (0,5–1,0)ВОР_БК. Из 350 касательнаякиз 14. 342— по продолжению касательной.

30

342–34 (ШОР)

ШОР_БК–/1,0–2,0/



По касательной из 350 к из 14. Из 34

31

14–94

/14–941/–1



По /14–34/, затем поиз 34. Из 94

32

14–44

/14–44/–1



По /14–34/, затем поиз 34. Из 44

33

94–941

94–941



По из 94. /941–44/ — прямая

34

941–933

0,5/Т29+П/-/1–2,0/



По из 94

35

343

К

–

Пересечение /342–933/ и /345–442/

36

343–344

2,0



По /342–933/. /344–350–343/ — подрез переда и рукава

1

2

3

4

37

433

К



Пересечение /933–342/ сиз 44

38

941–95

0,5/941–933/



По /94–933/

39

95–951

0,7–1,0



По из 95

Ластовица

40

330–350

/330–345/+/345–350/



Ширина ластовицы

41

343

К



Из 330 R=330–343. Из 350R=350–343. /330–343/ и /343–350/ — прямые

42

344

К



Из 330 R=330–344. Из 350R=350–344. /330–344/ и /344–350/ — прямые

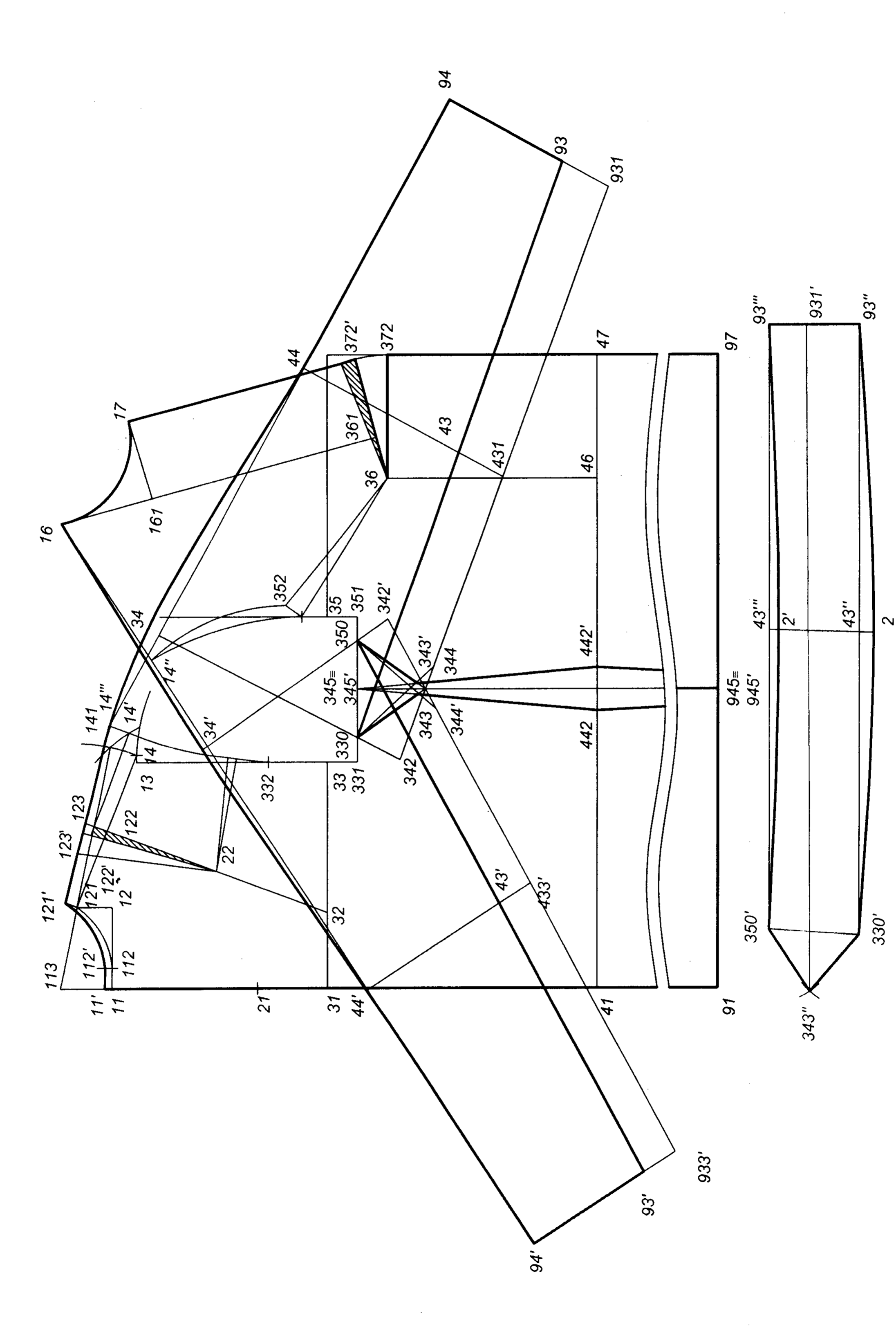

Цельнокроеный рукав с ластовицей, переходящей в отрезную нижнюю часть рукава (рис. 4.8)

Рукав спинки

см. построение цельнокроеного рукава с ластовицей

43

330–93

К



прямая,  /342–931/

Рукав переда

см. построение цельнокроеного рукава с ластовицей

44

350–93

К



прямая,  /342–933/

Отрезная нижняя часть рукава

45

93–93

/93–931/+/93–933/



Ширина отрезной нижней части рукава

46

93–330

93–330 (с чертежа спинки)



По  из 93.

47

93–350

93–350(с чертежа переда)



По  из 93

48

93–43

93–43 (с чертежа спинки)



По /93–330/

49

93–43

93–43 (с чертежа переда)



По /93–350/

50

R330–343

330–343





Пересечение  — точка 343

51

R350–343

350–343





52

43–2

1,0–1,5



По продолжению /43–43/

53

43–2

0,7–1,0



По /43–43/

Цельнокроеный рукав с отрезной боковой частью (рис. 4.9)

см. построение цельнокроеного рукава с ластовицей

54

330–942

К



По /330–442/ и /442–942/

55

350–942

К



По /350–442/ и /442–942/

56

R330–1

330–344





Пересечение — точка 1

57

R350–1

350–344




