5. Вычислив окончательно новые размеры русла в m-м створе, все вычисления повторяют для m+1-го створа и т.д.
32.6. Исходная информация и результаты расчета по программе «Рур»
Для расчета по программе «Рур» уширения русла на мостовых переходах требуется подготовка следующих файлов исходных данных.
I. Файл названий объектов расчета
Данный файл содержит:
Названия рассчитанных или подлежащих расчету объектов.
II.Основной файл исходных данных В этот файл пользователь вводит:
1.Нд - средняя высота (отметка) дна русла до размыва, м (см. рис. 32.7, ф-ла
32.17).
2.d - средний диаметр донных отложений, мм.
3.Нг - средняя геодезическая высота кровли коренных пород, служащих ограничением общему размыву, м.
4.Нп - средняя отметка поймы, м (ф-ла 32.18).
5.В0 - ширина разлива при высоких уровнях воды в паводки, м.
6.Врб - бытовая ширина русла, определяемая как среднее арифметическое нескольких измерений ширины русла на исследуемом участке долины реки, м.
7.УВВQ - уровень высокой воды, при котором известно распределение общего расхода между элементами живого сечения долины реки в месте перехода (руслом
ипоймами), м.
8.Q - общий расход при уровне УВВд , м3/с
9.Qрб - русловой бытовой расход при уровне УВВд , м3/с
10.tпв - средняя многолетняя продолжительность паводка при наинизшем уровне, определяемом графиком
1407
База нормативной документации: www.complexdoc.ru
, сут.
11.LM - отверстие моста в свету, м.
12.Lвх - ширина входного сечения в зону, охватываемую струенаправляющими дамбами, м.
13.X - расстояние от границы разливало середины моста со стороны малой поймы, м (см. рис. 32.8).
14.lд - длина зоны, охватываемой струенаправляющими дамбами, м.
15.lр - длина зоны растекания потока за верховым мостом, м (ф-ла 32.19).
16.п - показатель степени, характеризующий закон растекания потока за мостом (см. рис. 32.9). Значение п в пределах от 0,6 до 2 принимают тем большим, чем меньше ширина разлива, меньше шероховатость пойм и чем больше глубина на поймах. Обычно для равнинных рек принимают n = 0,75.
17.Dl - расчетный интервал длины, м.
18.Dt - расчетный интервал времени, сут. Обычно принимают равным от 0,33 до 0,5 сут, но обязательно кратным 1 суткам.
19.an - коэффициент поймы (отношение средней из наибольших глубин на пойме в пониженных местах к средней глубине на всей пойме, считая от уровня
УВВQ) (см. рис. 32.11).
20.ap - коэффициент формы русла (отношение максимальной глубины русла к средней, считая от УВВQ).
21.Dh - допустимая погрешность (точность) определения руслоформирующего уровня РУВ, м. Обычно принимают равной 0,01 - 0,05 м.
III.Файл измененных длин расчетных интервалов
Данный файл содержит пары следующих значений:
номер расчетного интервала;
значение заданной длины данного интервала, м.
1408
База нормативной документации: www.complexdoc.ru
При формировании исходных данных (после завершения ввода в основной файл исходных данных), данный файл формируется автоматически. Однако целью данной операции, в частности, является размещение расчетных створов в необходимых для расчета сечениях: створе голов струенаправляющих дамб, створе моста, створе конца струенаправляющих дамб. При необходимости, пользователь может изменить и дополнить данный файл.
Если пользователь неудачно скорректировал значения этого файла, то существует возможность восстановить первоначальные его величины. Для этого необходимо сначала удалить все строки данного файла, а также файла измененных проекций длин расчетных интервалов (см. ниже). После этого нужно открыть основной файл исходных данных.
IV. Файл измененных проекций длин расчетных интервалов
Данный файл содержит пары следующих значений: номер расчетного интервала;
значение измененной проекции длины расчетного интервала, м.
V. Файл координат расчетной многолетней гидрологической характеристики водотока
В этот файл пользователь вводит координаты функции
, представленной в системе геодезических высот (отметок) по оси мостового перехода. Количество узлов интерполяции должно быть нечетным - не менее 3 и не более 29.
На рис. 32.16 представлен образец задания среднемноголетней гидрологической характеристики реки
в створе мостового перехода через р. Оку.
1409
База нормативной документации: www.complexdoc.ru

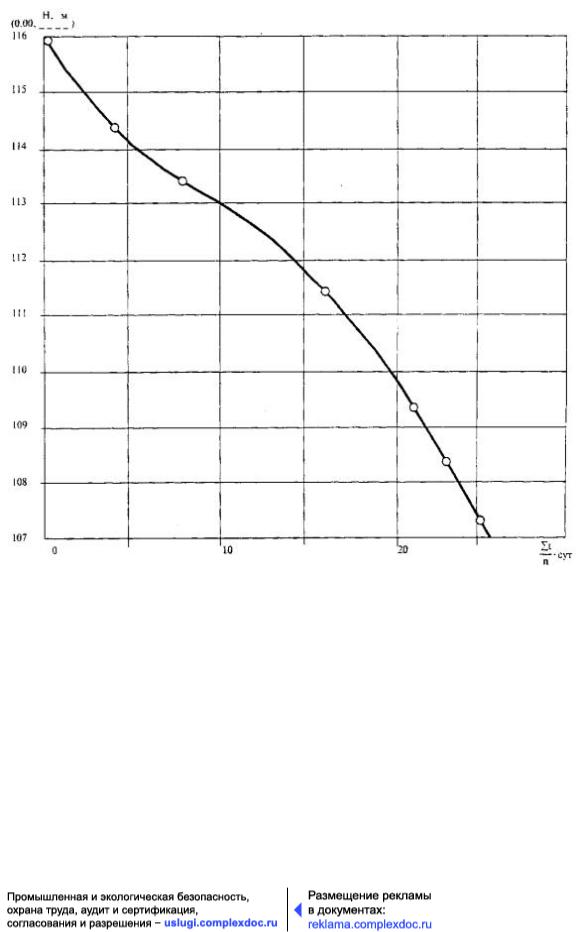

Рис. 32.16. Представление графика
7-ю узлами интерполяции для створа мостового перехода через р. Оку
Результаты расчета
Результаты расчета по программе «Рур» представляются в табличной форме и в виде графиков, выводимых на экран монитора и на печать:
1410
База нормативной документации: www.complexdoc.ru
номер расчетного интервала;
проекция расчетного интервала, м;
длина расчетного интервала, м;
ширина потока в створе, м;
величина самоуширения в створе, м;
величина максимального искусственного уширения в створе, м;
руслоформирующий уровень, м;
степень стеснения потока.

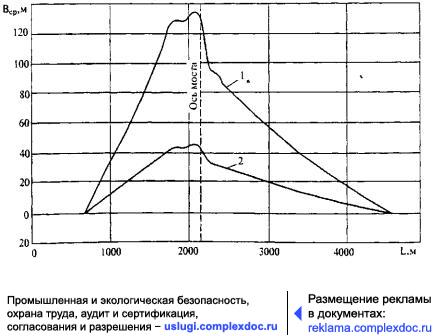

На рис. 32.17 представлены результаты расчета мостового перехода через р. Оку по программе «Рур».
В результате расчета получены следующие данные:
1.bc = 134 м - максимальная ширина срезки под мостом.
2.lc = 6bc = 6´134 » 800 м - общая минимальная длина срезки вверх и вниз по
реке.
3.Врм = Врб + bc = 374 + 134 = 508 м - ширина русла под мостом с учетом срезки, вводимая в расчет общего размыва и величины отверстия моста.
4.LM = Врм + Sbon + Slукр + 2тhп = 508 + 20 + 20 + 2´2´6,1 » 580 м -
рекомендуемая минимальная величина отверстия моста.
