R = R(i)(t), ti-1 # t # ti, I = 1, 2,... l, - параметрическое векторное уравнение i-й элементарной кривой Безье.

Таким образом, как параметрические сплайны, так и кривые Безье позволяют осуществлять математически корректную запись трассы автомобильной дороги в пространстве. Это обстоятельство позволяет ставить и решать вопрос о методах пространственного трассирования дорог посредством сплайнов и кривых Безье.

ГЛАВА 29. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ АВТОМОБИЛЬНЫХ ДОРОГ

29.1. Метод «опорных точек»

Автоматизированное проектирование земляного полотна осуществляют в разных САПР с использованием соответствующих технологических линий проектирования, являющихся составными частями задачи поиска трассы в пространстве и решается в тесной связи с проектированием плана трассы. Эти технологические линии позволяют автоматизировать расчетно-графические, конструирующие и оптимизационные задачи, оставляя за проектировщиком право принятия окончательных решений и определения последовательности выполнения проектных работ.

При проектировании земляного полотна учитывают категорию и назначение проектируемой дороги, рельеф местности, геологические, гидрогеологические и другие факторы. На основе данных о перспективной интенсивности и составе движения устанавливают категорию проектируемой автомобильной дороги, расчетную скорость и нормы проектирования (предельно допустимые значения продольных уклонов, радиусов выпуклых и вогнутых кривых, руководящую отметку и т.д.). Проектирование продольного профиля осуществляют либо путем многовариантной проработки по методу «опорных точек», либо с использованием одного из методов оптимизации.

Метод «опорных точек» предназначен для расчета проектной линии продольного профиля по заданным проектировщиком контрольным (опорным) точкам и радиусам вертикальных кривых. Метод был предложен проф. К.А. Хавкиным в 1965 году и усовершенствован в Союздорпроекте. Этот метод часто применяют при проектировании продольного профиля автомобильных дорог в равнинной местности и в стесненных условиях (при значительном количестве контрольных точек). Проектную линию продольного профиля методом «опорных точек» решают в традиционном классе функций: в классе вертикальных выпуклых и вогнутых параболических кривых и сопрягающих их прямых.

1245

База нормативной документации: www.complexdoc.ru

Проектирование осуществляют следующим образом: на продольном профиле земли по оси трассы («черном профиле») с помощью специальных прозрачных шаблонов (см. главу 10) графически наносят проектную линию, состоящую из вертикальных параболических кривых и прямых, с учетом технико-экономических требований. На основе графического проектирования продольного профиля составляют (табл. 29.1) исходные данные для компьютерного расчета.

Таблица 29.1.

Схемы сопряжений и задаваемая по ним информация

1246

База нормативной документации: www.complexdoc.ru

Элементы продольного профиля могут быть: фиксированными (задают пикетажное положение, проектные высоты, уклоны и радиусы в какой либо точке); полуфиксированными (задают пикетажное положение, проектные высоты и радиусы или уклоны в какой-либо точке); свободными (задают только радиус элемента).

Первый элемент должен быть обязательно задан фиксированным. Последний может быть либо фиксированным, либо полуфиксированным. В таблице 29.1 представлены возможные случаи сопряжения элементов между собой и задаваемая по ним информация.

При задании исходной информации установлено следующее правило знаков:

выпуклая кривая « - »; вогнутая кривая « + »; уклон нисходящий « - »; уклон восходящий « + ».

Проектирование осуществляют в диалоговом режиме. Исходную информацию вводят либо с дискет, либо из других разделов САПР, либо непосредственно с клавиатуры, анализируют и в случае необходимости корректируют.

После корректировки исходных данных дают команду на увязку проектной линии продольного профиля. Результаты счета выводят на экран монитора в виде таблиц либо чаще всего в графической форме в виде готового чертежа продольного профиля.

Проектировщик анализирует результаты и либо корректирует их для получения нового варианта, либо дает команду на выдачу готового чертежа и передачу информации для последующих этапов проектирования.

29.2. Метод «проекции градиента»

Оптимизационный метод проектирования продольного профиля «проекции градиента» применительно к проектированию автомобильных дорог был разработан в 1974 году во Всесоюзном научно-исследовательском институте транспортного строительства (Струченков В.И. Автоматизация трассирования новых железных дорог: Сб. науч. тр. / ЦНИИС. - М.: Транспорт, 1979. - вып. 104).

Автоматизированное проектирование оптимальной линии продольного профиля автомобильных дорог осуществляют в три этапа: оптимизация проектных отметок;

1248

База нормативной документации: www.complexdoc.ru

сглаживание «цепочечной» проектной линии; оптимизация элементов продольного профиля.

На первом этапе искомую проектную линию представляют в виде «цепочечной линии» с узлами, совпадающими с переломными точками черного профиля земли. «Цепочечная линия» при этом должна удовлетворять всем техническим условиям и ограничениям. Поиск оптимального решения осуществляют методом «проекции градиента», представляющего собой итерационный процесс, на каждом шаге которого получают новую проектную линию с меньшим значением целевой функции, чем на предыдущем шаге.

Вкачестве целевой функции принята строительная стоимость земляного плотна

иискусственных сооружений. Оптимальное решение считают найденным, если выполнены все ограничения, проекция градиента равна нулю и никаких изменений положения проектной линии в части уменьшения значения целевой функции не происходит.

На втором этапе происходит определение границ элементов продольного профиля: «цепочечный» продольный профиль аппроксимируют последовательностью традиционных элементов: квадратных парабол и прямых, при этом могут иметь место переломы касательных на стыке элементов. Критерием оптимальности на этой стадии является минимум суммы квадратов отклонений, полученной кусочно-параболической кривой от исходной ломаной. Параметры парабол определяются таким образом, чтобы не нарушались ограничения по уклону и кривизне во всех точках предполагаемого элемента, а также выполнялись граничные условия в точках примыкания и отмыкания.

На третьем этапе выполняется оптимизация коэффициентов кусочнопараболических кривых проектной линии по строительной стоимости. При этом учитывают все заданные ограничения, длины принимают как на предыдущем этапе и исключают переломы касательных на стыках парабол.

Оптимальная проектная линия продольного профиля готовится в несколько этапов с последовательным уточнением и детализацией исходных данных. На каждом этапе задают исходные данные о нормах проектирования, технических ограничениях, о поперечных профилях земляного полотна, единичных стоимостях производства земляных работ и распределении земляных масс. В местах расположения водопропускных сооружений, подземных коммуникаций, на участках с неблагоприятными гидрогеологическими условиями и т.д. задают высотные ограничения снизу. В местах прохождения проектируемой дороги под существующими или проектируемыми дорогами, ЛЭП и т.д. задают высотные ограничения сверху.

Для обеспечения требования минимального возвышения насыпи на подтопляемых участках задают так называемые «зонные высотные ограничения».

1249

База нормативной документации: www.complexdoc.ru

На этих участках проектная линия не должна проходить ниже прямой, соединяющей начальную и конечную точки «зоны» с заданными проектными высотами. Для обеспечения условий примыкания слева и справа задают высоты и уклоны на границах участка. Предусмотрена возможность оптимизации проектной линии со свободным правым концом. На равнинных участках местности задают руководящие рабочие отметки.

Для поиска оптимальной линии используют построение по участкам зависимости плошали поперечника от величины рабочей отметки. В общем случае они имеют вид, представленный на рис. 29.1, и состоят из четырех ветвей квадратных парабол F(h) = ah2 + bh + c.

Весь проектируемый профиль земляного полотна разбивают на участки так, чтобы в пределах каждого участка были приблизительно одинаковыми косогорность и типы конструкций земляного полотна.

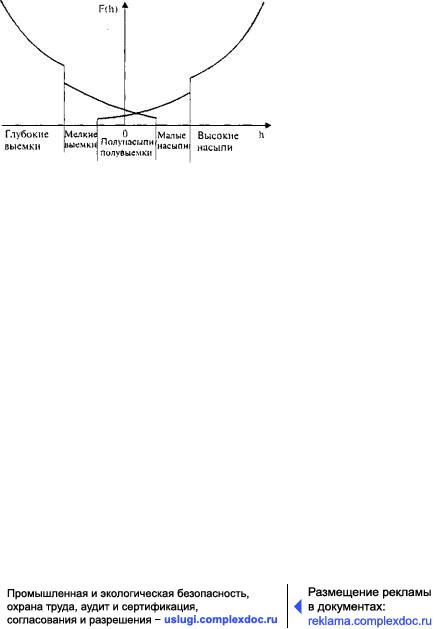

Рис. 29.1. График зависимости площади поперечного сечения F(h) от рабочей отметки h

При последующем совершенствовании программы Союздорпроектом разработана подпрограмма автоматического формирования коэффициентов зависимости F(h). По каждому участку задают:

минимальную и максимальную рабочие отметки, т.е. устанавливают интервал, в пределах которого строят зависимости F(h);

толщину дорожной одежды по оси;

мощность снимаемого растительного слоя торфа или слабого грунта, подлежащего замене;

средневзвешенные на участок единичные стоимости выполнения земляных работ: из выемки в насыпь, из выемки в кавальер, из резерва в насыпь;
