- •ВВЕДЕНИЕ
- •РАЗДЕЛ ПЕРВЫЙ. ОБОСНОВАНИЕ ПРОЕКТНЫХ РЕШЕНИЙ
- •ГЛАВА 1. КЛАССИФИКАЦИЯ И НОРМЫ ПРОЕКТИРОВАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •1.1 Классификация автомобильных дорог
- •1.2. Нормы проектирования автомобильных дорог
- •1.3. Расчетные скорости, нагрузки и габаритные размеры подвижного состава
- •1.4. Охрана окружающей среды
- •1.1. Общие стандарты
- •1.2. Грунты, земляное полотно, торф
- •1.3. Асфальтобетонные смеси, битум
- •1.3. Бетон, железобетон. Бетонные смеси, щебень, гравий, песок, цемент, шлаки, шламы и другие материалы
- •1.5. Автомобильные, железные дороги, аэродромы, земляное полотно дорог, мосты и трубы, укрепительные работы (изыскания, проектирование, строительство)
- •1.6. Основания и фундаменты
- •1.7. Изыскания автомобильных, железных дорог, аэродромов
- •1.8. Эксплуатация автомобильных дорог
- •1.9. Геотекстиль
- •1.10. Экология, климатология
- •1.11. Безопасность движения и техника безопасности
- •ГЛАВА 2. ОРГАНИЗАЦИЯ ПРОЕКТИРОВАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •2.1. Общие положения
- •2.2. Предпроектное проектирование
- •2.3. Разработка проектной документации
- •2.4. Разработка рабочих чертежей
- •2.5. Состав проектной документации
- •2.6. Оформление проектной документации
- •Приложение 2.1.
- •Приложение 2.2.
- •Перечень технических документов, подлежащих использованию при разработке обоснования инвестиций
- •Приложение 2.3.
- •Перечень материалов и документов, включаемых в состав обоснования инвестиций (ОИ).
- •Приложение 2.4.
- •Перечень материалов и документов, включаемых в состав обосновывающих материалов инженерного проекта (ИП).
- •ГЛАВА 3. СОВРЕМЕННАЯ ТЕХНОЛОГИЯ ИЗЫСКАНИЙ АВТОМОБИЛЬНЫХ ДОРОГ
- •3.1. Особенности традиционной технологии изысканий автомобильных дорог и ее анализ
- •3.2. Особенности технологии изысканий автомобильных дорог при проектировании на уровне САПР-АД
- •3.3. ГИС-технологии в изысканиях автомобильных дорог
- •3.4. Методы обоснования полосы варьирования конкурирующих вариантов трассы
- •3.5. Цифровое моделирование рельефа, ситуации и геологического строения местности
- •3.6. Виды цифровых моделей местности
- •3.7. Методы построения цифровых моделей местности
- •3.8. Математическое моделирование местности
- •3.9. Задачи, решаемые с использованием цифровых и математических моделей
- •ГЛАВА 4. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ СТРОИТЕЛЬСТВА АВТОМОБИЛЬНЫХ ДОРОГ И МОСТОВЫХ ПЕРЕХОДОВ
- •4.1. Структура экономического обоснования дорожного строительства
- •4.2. Перспективный парк автомобилей
- •4.3. Прогнозирование перспективной интенсивности движения
- •4.4. Методы оценки общественной эффективности инвестиционных проектов дорожного строительства
- •4.5. Процедуры учета неопределенности
- •4.6. Элементы затрат-выгод инвестиционных проектов дорожного строительства
- •ГЛАВА 5. ТОПОГРАФО-ГЕОДЕЗИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТОВ
- •5.1. Геодезические опорные сети
- •5.2. Обозначение пунктов государственных геодезических сетей на местности
- •5.3. Привязка к пунктам государственных геодезических сетей
- •5.4. Планово-высотное обоснование топографических съемок
- •5.5. Электронная тахеометрическая съемка
- •5.7. Наземное лазерное сканирование
- •ГЛАВА 6. ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТОВ
- •6.2. Современные технические средства, применяемые при инженерно-геологических изысканиях
- •6.3. Инженерно-геологические изыскания на полосе варьирования трассы
- •6.4. Инженерно-геологические изыскания по принятому варианту трассы
- •6.5. Разведка местных дорожно-строительных материалов
- •6.6. Лабораторные испытания и полевые методы исследования физико-механических свойств грунтов и материалов
- •6.7. Геофизические методы инженерно-геологических изысканий
- •6.8. Камеральная обработка и представляемые материалы
- •7.1. Состав инженерно-гидрометеорологического обоснования проектов
- •7.2. Технология инженерно-гидрометеорологических изысканий
- •7.3. Морфометрические работы
- •7.4. Гидрометрические работы
- •7.5. Аэрогидрометрические работы
- •РАЗДЕЛ ВТОРОЙ. ОСНОВНЫЕ ПРОЕКТНЫЕ РАБОТЫ
- •ГЛАВА 8. ОБОСНОВАНИЕ ТРЕБОВАНИЙ К ГЕОМЕТРИЧЕСКИМ ЭЛЕМЕНТАМ АВТОМОБИЛЬНЫХ ДОРОГ
- •8.1. Элементы плана автомобильных дорог
- •8.2. Элементы поперечных профилей
- •8.3. Элементы продольного профиля
- •8.4 Ширина проезжей части и земляного полотна
- •8.5. Остановочные, краевые полосы и бордюры
- •8.6. Поперечные уклоны элементов дороги
- •8.7. Нормы проектирования плана и продольного профиля
- •8.8. Переходные кривые
- •8.9. Виражи
- •8.10. Уширение проезжей части
- •8.11. Серпантины
- •8.12. Мосты и трубы
- •8.13. Тоннели
- •ГЛАВА 9. ПЛАН АВТОМОБИЛЬНЫХ ДОРОГ. ПРИНЦИПЫ ЛАНДШАФТНОГО ПРОЕКТИРОВАНИЯ
- •9.1. Выбор направления трассы
- •9.2. Элементы клотоидной трассы
- •9.3. Принципы трассирования
- •9.4. Цели и задачи ландшафтного проектирования*
- •9.5. Согласование элементов трассы с ландшафтом
- •9.6. Особенности трассирования автомобильных дорог в характерных ландшафтах
- •9.7. Согласование земляного полотна с ландшафтом
- •9.8. Правила обеспечения зрительной плавности и ясности трассы
- •ГЛАВА 10. ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •10.1. Принципы проектирования продольного профиля
- •10.2. Критерии оптимальности
- •10.3. Комплекс технических ограничений
- •10.4. Техника проектирования продольного профиля в традиционном классе функций
- •ГЛАВА 11. ПРОЕКТИРОВАНИЕ ЗЕМЛЯНОГО ПОЛОТНА
- •11.1. Элементы земляного полотна и общие требования к нему
- •11.2. Грунты для сооружения земляного полотна
- •11.3. Природные условия, учитываемые при проектировании земляного полотна
- •11.4. Учет водно-теплового режима при проектировании верхней части земляного полотна
- •11.5. Поперечные профили земляного полотна в обычных условиях
- •11.6. Проектирование насыпей на слабых основаниях
- •11.7. Проверка устойчивости откосов при проектировании высоких насыпей и глубоких выемок
- •11.8. Земляное полотно на склонах
- •ГЛАВА 12. ПРОЕКТИРОВАНИЕ НЕЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД
- •12.1. Общие сведения
- •12.2. Основы конструирования нежестких дорожных одежд
- •12.3. Расчеты нежестких дорожных одежд на прочность
- •12.4. Расчет конструкции дорожной одежды в целом по допускаемому упругому прогибу
- •12.5. Расчет по условию сдвигоустойчивости подстилающего грунта и малосвязных конструктивных слоев
- •12.6. Расчет конструкции дорожной одежды на сопротивление монолитных слоев усталостному разрушению от растяжения при изгибе
- •12.7. Обеспечение морозоустойчивости дорожной одежды
- •12.8. Осушение дорожной одежды и земляного полотна
- •ГЛАВА 13. КОНСТРУКЦИИ И ОСНОВНЫЕ ПОЛОЖЕНИЯ РАСЧЕТА ЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД
- •13.1. Область применения. Основные виды покрытий
- •13.2. Общие требования к жестким дорожным одеждам. Основные принципы конструирования
- •13.3. Особенности конструкций жестких дорожных одежд
- •13.4. Основные положения расчета жестких дорожных одежд
- •Список литературы к главе 13
- •ГЛАВА 14. ОСОБЕННОСТИ РАСЧЕТА ЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД
- •14.1. Напряжения в цементобетонном покрытии от внешней нагрузки
- •14.2. Определение разрушающей нагрузки для плит цементобетонного покрытия
- •14.3. Определение напряжений в цементобетонном покрытии по прогибам, измеренным в натуре
- •14.4. Определение эквивалентного модуля упругости и коэффициента поперечной деформации многослойного основания под жестким дорожным покрытием
- •14.5. Температурные напряжения
- •14.6. Устойчивость плит бетонных дорожных покрытий при повышении температуры
- •14.7. Прочность при усилении жестких покрытий слоем асфальтобетона или цементобетона
- •14.8. Устойчивость против выпирания асфальтобетонного слоя на цементобетонном основании
- •14.9. Устойчивость положения плиты со свободными краями при нагрузке от транспортных средств
- •Список литературы к главе 14
- •ГЛАВА 15. ПРОЕКТИРОВАНИЕ СИСТЕМЫ ПОВЕРХНОСТНОГО И ПОДЗЕМНОГО ДОРОЖНОГО ВОДООТВОДА
- •15.1. Система поверхностного и подземного дорожного водоотвода
- •15.2. Нормы допускаемых скоростей течения воды
- •15.3. Определение объемов и расходов ливневых и талых вод с малых водосборов
- •15.4. Гидравлический расчет дорожных канав
- •15.5. Гидравлический расчет отверстий малых мостов и труб
- •15.6. Косогорные сооружения поверхностного водоотвода
- •15.7. Укрепление русел за сооружениями
- •15.8. Расчет дренажа
- •15.9. Некоторые рекомендации к разработке региональных норм стока
- •ГЛАВА 16. ПРОЕКТИРОВАНИЕ МОСТОВЫХ ПЕРЕХОДОВ
- •16.1. Основные сведения о проектировании переходов через большие водотоки
- •16.2. Гидрологические расчеты
- •16.3. Морфометрические расчеты
- •16.4. Прогноз природных деформаций русел рек
- •16.5. Расчет срезок пойменных берегов подмостовых русел и отверстий мостов
- •16.6. Расчет общего размыва
- •16.7. Определение максимальной глубины расчетного общего размыва
- •16.8. Расчет местного размыва у опор мостов
- •16.9. Расчет размывов переходов коммуникаций у мостовых переходов
- •16.10. Расчет характерных подпоров на мостовых переходах
- •ГЛАВА 17. ПРОЕКТИРОВАНИЕ ПОДХОДОВ, РЕГУЛЯЦИОННЫХ И УКРЕПИТЕЛЬНЫХ СООРУЖЕНИЙ
- •17.1. Условия работы пойменных насыпей
- •17.2. Проектирование подходов к мостам
- •17.3. Проектирование оптимальных пойменных насыпей
- •17.4. Расчет устойчивости откосов подтопляемых насыпей
- •17.5. Расчет осадок пойменных насыпей
- •17.6. Расчет скорости осадки насыпей на слабых основаниях
- •17.7. Задачи и принципы регулирования рек у мостовых переходов
- •17.8. Конструкции регуляционных сооружений на мостовых переходах
- •ГЛАВА 18. ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •18.1. Общие положения и требования по проектированию пересечений и примыканий в одном уровне
- •18.2. Классификация пересечений автомобильных дорог в разных уровнях и требования к ним
- •18.3. Элементы пересечений автомобильных дорог в разных уровнях
- •18.4. Задачи, решаемые при проектировании развязок движения в разных уровнях
- •18.5. Анализ условий пересечений при проектировании развязок
- •18.6. Пропускная способность развязок в разных уровнях и оценка безопасности движения
- •18.7. Технико-экономическое сравнение вариантов развязок движения
- •ГЛАВА 19. ОСОБЕННОСТИ ИЗЫСКАНИЙ И ПРОЕКТИРОВАНИЯ ДОРОГ НА МНОГОЛЕТНЕМЕРЗЛЫХ (ВЕЧНОМЕРЗЛЫХ) ГРУНТАХ
- •19.1. Распространение вечной мерзлоты на территории Российской Федерации
- •19.2. Дорожно-климатическое районирование первой зоны - зоны вечной мерзлоты России
- •19.3. Принципы проектирования и строительства дорог на многолетнемерзлых грунтах
- •19.4. Особенности водно-теплового режима естественных грунтов и земляного полотна автомобильных дорог в районах вечной мерзлоты
- •19.5. Особенности расчета дорожных конструкций нежесткого типа в условиях вечной мерзлоты
- •19.6. Особенности изысканий для строительства дорог на многолетнемерзлых грунтах
- •19.7. Особенности проектирования дорог на многолетнемерзлых грунтах
- •19.8. Земляное полотно автомобильных дорог на многолетнемерзлых грунтах
- •19.9. Требования к грунтам земляного полотна на многолетнемерзлых грунтах
- •19.10. Конструкции земляного полотна автомобильных дорог на многолетнемерзлых грунтах
- •19.11. Водоотводные сооружения
- •19.12. Проектирование земляного полотна и искусственных сооружений на наледных участках
- •ГЛАВА 20. ИНЖЕНЕРНОЕ ОБУСТРОЙСТВО АВТОМОБИЛЬНЫХ ДОРОГ
- •20.1. Обслуживание дорожного движения
- •20.2. Дорожные знаки
- •20.3. Дорожная разметка
- •20.4. Направляющие устройства
- •20.5. Дорожные ограждения
- •20.6. Освещение автомобильных дорог
- •20.7. Составление схемы обстановки дороги
- •ГЛАВА 21. ПРОЕКТИРОВАНИЕ РЕКОНСТРУКЦИИ АВТОМОБИЛЬНЫХ ДОРОГ
- •21.1. Особенности реконструкции автомобильных дорог
- •21.2. Особенности изысканий для разработки проектов реконструкции автомобильных дорог
- •21.3. Реконструкция автомобильных дорог в плане и продольном профиле
- •21.4. Земляное полотно при реконструкции автомобильных дорог
- •21.5. Дорожные одежды при реконструкции автомобильных дорог
- •21.6. Особенности организации работ при реконструкции автомобильных дорог
- •ГЛАВА 22. ПРОЕКТИРОВАНИЕ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
- •22.1. Цели и задачи проекта организации строительства
- •22.2. Строительный генеральный план
- •22.3. Календарный план строительства
- •22.4. Механизация дорожного строительства
- •22.5. Машины для земляных работ
- •22.6. Машины для уплотнения грунтов и материалов дорожных одежд
- •22.7. Определение потребности в основных строительных машинах, транспортных средствах и трудовых ресурсах
- •ГЛАВА 23. ОЦЕНКА ПРОЕКТНЫХ РЕШЕНИЙ ПРИ ПРОЕКТИРОВАНИИ АВТОМОБИЛЬНЫХ ДОРОГ
- •23.1. Система показателей для оценки проектных решений
- •23.2. Определение предельной пропускной способности дороги и коэффициента загрузки движением
- •23.3. Расчет средней скорости движения транспортного потока
- •23.4. Расчет максимальной скорости движения одиночного автомобиля
- •23.5. Определение степени загрязнения придорожной полосы соединениями свинца
- •23.6. Расчет загрязнения атмосферного воздуха выбросами автомобильного транспорта
- •ГЛАВА 24. ОЦЕНКА БЕЗОПАСНОСТИ ДВИЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ ДОРОГ И ИХ РЕКОНСТРУКЦИИ
- •24.1. Влияние дорожных условий на безопасность движения
- •24.2. Оценка относительной опасности участков дороги и выявление опасных мест методом «коэффициентов относительной аварийности»
- •24.3. Выявление опасных мест метолом «коэффициентов безопасности»
- •24.4. Оценка обеспеченности безопасности движения на пересечениях в одном уровне
- •24.5. Оценка безопасности движения на пересечениях в разных уровнях
- •РАЗДЕЛ ТРЕТИЙ. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ АВТОМОБИЛЬНЫХ ДОРОГ
- •ГЛАВА 25. ПРИНЦИПИАЛЬНЫЕ ОСНОВЫ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ И СООРУЖЕНИЙ НА НИХ
- •25.1. Понятие о системах автоматизированного проектирования
- •25.2. Средства обеспечения систем автоматизированного проектирования
- •25.3. Функциональная структура САПР
- •25.4. Принципы оптимизации и моделирования при проектировании автомобильных дорог
- •25.5. Гис-технологии в автоматизированном проектировании
- •Список литературы к главе 25
- •ГЛАВА 26. СИСТЕМА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ CAD «CREDO»
- •26.1. Историческая справка
- •26.2. Функциональная структура подсистемы «Линейные изыскания»
- •26.3. Функциональная структура подсистемы «Дороги»
- •ГЛАВА 27. СИСТЕМА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ «indorcad/road»
- •27.1. Историческая справка
- •27.3. Раздел «Продольный профиль»
- •27.4. Раздел «Верх земляного полотна»
- •27.5. Раздел «Поперечный профиль»
- •27.6. Графический редактор «IndorDrawing»
- •ГЛАВА 28. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ ПЛАНА АВТОМОБИЛЬНЫХ ДОРОГ
- •28.1. Автоматизированное проектирование плана и продольного профиля. Общий методологический подход
- •28.2. Методы «однозначно определенной оси»
- •28.3. Метод «опорных элементов»
- •28.4. Метод «сглаживания эскизной линии трассы»
- •28.5. Методы «свободной геометрии». Сплайн-трассирование
- •ГЛАВА 29. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ АВТОМОБИЛЬНЫХ ДОРОГ
- •29.1. Метод «опорных точек»
- •29.2. Метод «проекции градиента»
- •29.3. Метод «граничных итераций»
- •29.4. Методы «свободной геометрии»
- •ГЛАВА 30. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ ОПТИМАЛЬНЫХ НЕЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД
- •30.1. Особенности автоматизированного проектирования оптимальных нежестких дорожных одежд
- •30.2. Оптимизационный метод проектирования дорожных одежд нежесткого типа
- •30.3. Технология автоматизированного проектирования оптимальных дорожных одежд
- •ГЛАВА 31. АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ СИСТЕМЫ ПОВЕРХНОСТНОГО ВОДООТВОДА АВТОМОБИЛЬНЫХ ДОРОГ
- •31.1. Математическое моделирование стока ливневых вод с малых водосборов
- •31.2. Математическое моделирование стока талых вод с малых водосборов
- •31.3. Расчет отверстий и моделирование работы малых мостов и труб
- •31.4. Проектирование оптимальных водопропускных труб
- •31.5. Проектирование оптимальной системы поверхностного водоотвода
- •ГЛАВА 32. КОМПЛЕКСНАЯ МЕТОДОЛОГИЯ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ МОСТОВЫХ ПЕРЕХОДОВ
- •32.1. Принципы автоматизированного проектирования мостовых переходов
- •32.2. Аналитическая аппроксимация и универсальный метод определения расчетных гидрометеорологических характеристик
- •32.3 Комплексная программа расчета отверстий мостов «Рома»
- •32.4. Исходная информация и результаты расчета по программе «Рома»
- •32.5. Программа расчета уширений русел на мостовых переходах «Рур»
- •32.6. Исходная информация и результаты расчета по программе «Рур»
- •ГЛАВА 33. МЕТОДЫ РАСЧЕТА СОЕДИНИТЕЛЬНЫХ РАМП
- •33.1. Существующие принципы конструктивного решения участков ответвлений и примыканий соединительных рамп
- •33.2. Переходные кривые, требования к ним и методы их расчета
- •33.3. Расчет элементов соединительных рамп
- •33.4. Проектирование продольного профиля по соединительным рампам
- •33.5. Планово-высотное решение соединительных рамп
- •ГЛАВА 34. ОЦЕНКА ПРОЕКТНЫХ РЕШЕНИЙ ПРИ АВТОМАТИЗИРОВАННОМ ПРОЕКТИРОВАНИИ АВТОМОБИЛЬНЫХ ДОРОГ
- •34.1. Программы для оценки проектных решений
- •34.2. Построение перспективных изображений автомобильных дорог
- •34.3. Перцептивные изображения автомобильных дорог
- •34.4. Оценка зрительной плавности трассы
- •34.5. Определение показателей транспортно-эксплуатационных качеств автомобильных дорог
- •34.6. Оценка проектных решений автомобильных дорог на основе математического моделирования
- •34.7. Технико-экономическое сравнение вариантов автомобильных дорог и мостовых переходов

База нормативной документации: www.complexdoc.ru
при необходимости регулирования движения по отдельным полосам;
при интенсивном движении крупногабаритных транспортных средств.
20.3. Дорожная разметка
Разметкой следует считать надписи и другие обозначения, применяемые самостоятельно, так и в сочетании с дорожными знаками или светофорами, на проезжей части дорог с усовершенствованным покрытием, бортовых камнях и бордюрах, элементах дорожных сооружений и обстановки дороги.
Разметка устанавливает режимы и порядок движения, является средством визуального ориентирования для водителей транспортных средств.
Разметку подразделяют на две группы: горизонтальную и вертикальную. Каждому виду разметки присвоен номер, состоящий из цифр, обозначающих: первое число - номер группы, к которой принадлежит разметка (1 - горизонтальная, 2 - вертикальная); второе - порядковый номер разметки в группе; третье - разновидность разметки.
Разметка, наносимая на усовершенствованные покрытия дорог и элементы дорожных сооружений, должна соответствовать требованиям ГОСТ Р 51256-99, а в процессе эксплуатации разметка должна отвечать требованиям ГОСТ Р 50597-93.
К горизонтальной разметке относят линии, надписи, стрелы и другие обозначения, которые наносят на усовершенствованные дорожные покрытия.
В городах горизонтальную разметку применяют на магистральных дорогах и улицах, дорогах и улицах местного значения, а в сельских населенных пунктах - на дорогах и улицах, по которым происходит движение маршрутных транспортных средств. Вне населенных пунктов - на дорогах, имеющих ширину проезжей части 6,0 м и более при интенсивности движения 1000 авт./сут и более.
Разметку применяют и на других дорогах, когда это необходимо для обеспечения безопасности дорожного движения.
993

База нормативной документации: www.complexdoc.ru

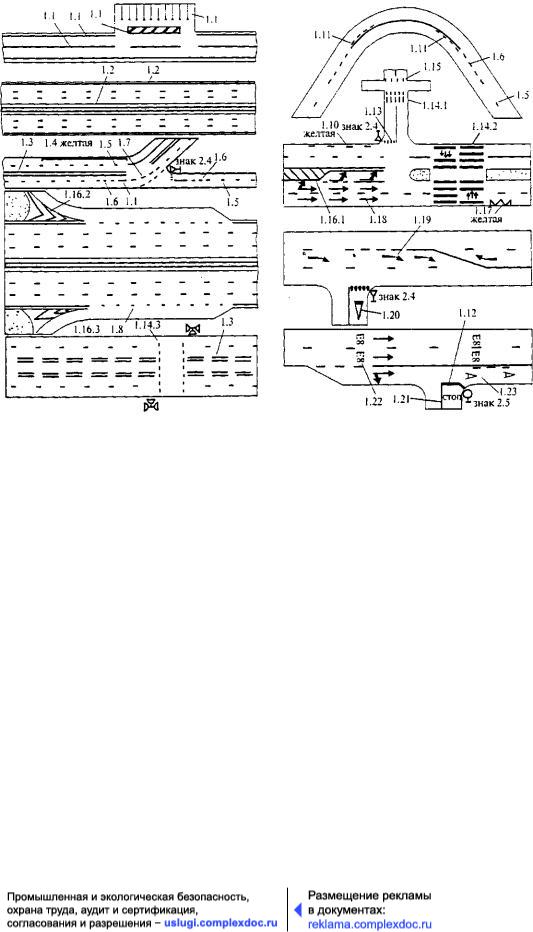

Рис. 20.10. Виды горизонтальной разметки
Отдельные виды горизонтальной разметки имеют следующее назначение (рис. 20.10):
1.1 применяют в следующих случаях:
для разделения потоков транспортных средств, движущихся в противоположных направлениях (осевая линия) на дорогах, имеющих две или три полосы для движения в обоих направлениях:
на участках дорог, где зоны с видимостью встречного автомобиля менее допустимой перекрывают друг друга;
на всем протяжении кривых в плане, радиусы которых не превышает 50 м, а также на примыкающих к ним участках переменной кривизны;
перед перекрестками при интенсивности движения по пересекающей дороге не менее 50 авт./сут;
перед железнодорожными переездами - на протяжении 100 м от ближнего рельса;
994

База нормативной документации: www.complexdoc.ru
на участках дорог, где не обеспечено расстояние видимости встречного автомобиля;
перед препятствием (опора путепровода, островок безопасности, бортовой камень, бордюр и т.д.);
перед пешеходными переходами, пересечениями с велосипедными дорожками;
на участках дорог с тремя полосами движения в обоих направлениях;
на участках дорог с полосой для маршрутных транспортных средств, движущихся навстречу общему потоку транспортных средств.
1.2 применяют для обозначения границ полос движения на дорогах с двумя и более полосами при движении в одном направлении:
перед перекрестками, пешеходными переходами и железнодорожными переездами;
на участках дорог с полосой для маршрутных транспортных средств, движущихся попутно общему потоку транспортных средств;
для обозначения границ участков проезжей части, на которые въезд запрещен (островки безопасности, направляющие островки и т.д.);
для обозначения границ стояночных мест на площадках, предназначенных для стоянки транспортных средств или на стоянках около тротуаров .
Минимальные размеры одного стояночного места при последовательном размещении автомобилей вдоль края проезжей части или края стояночной площадки должны быть не менее 2,5´7,5 м для легковых и 3,0´11,0 м - для грузовых автомобилей без прицепов. При параллельном размещении автомобилей относительно друг друга - соответственно 2,5´5,0 м и 3,5´8,5 м.
1.2.1 и 1.2.2 применяют для обозначения края проезжей части (краевая линия).
1.3применяют для разделения транспортных потоков противоположных направлений (осевая линия) на дорогах, имеющих четыре и более полос движения
вобоих направлениях с учетом переходно-скоростных и дополнительных полос
(см. рис. 20.10).
1.4применяют на участках дорог, где запрещена остановка транспортных средств.
995

База нормативной документации: www.complexdoc.ru
Разметку наносят на расстоянии 0,1-0,2 м от кромки проезжей части, при наличии краевой линии - вместо нее по верху бордюра.
1.5 применяют для:
разделения транспортных потоков противоположных направлений (осевая линия) на дорогах, имеющих две или более полос движения в обоих направлениях;
обозначения границ полос движения на дорогах, имеющих две или более полосы для одного направления.
1.6(линия приближения) применяется для предупреждения о приближении к разметке 1.1 или 1.11, разделяющей потоки транспортных средств, движущихся в противоположных или попутных направлениях.
1.7применяют для обозначения границ полос движения в пределах перекрестка
вслучаях, когда необходимо показать траекторию движения транспортных средств или обозначить границы полосы движения.
1.8применяют для обозначения границы между полосой разгона потока или торможения и основной полосой движения.
1.9(реверсивная линия) применяется для:
обозначения границ полос, направление движения по которым меняется на противоположное; разделения потоков транспортных средств противоположных направлений (при выключенных реверсивных светофорах) на участках дорог, где используется реверсивное регулирование.
1.10применяют на участках дорог, где необходимо запретить стоянку транспортных средств.
1.11(барьерная линия) применяется для разделения потоков транспортных средств противоположных или попутных направлений при необходимости запрещения перестроения транспортных средств.
Разметку для разделения потоков транспортных средств попутных направлений наносят: на участках подъемов, где в сторону подъема движение происходит по двум полосам, на расстоянии не менее 50 м от вершины подъема и 30 м за ней. В этом случае разметка 1.11 сплошной линией должна быть обращена в сторону крайней правой полосы;
в других случаях, когда необходимо исключить возможность перестроения на соседнюю правую или левую полосу движения, обозначить места въезда на прилегающую территорию и выезда с нее, а также места для разворота.
996

База нормативной документации: www.complexdoc.ru
1.12(стоп-линия) применяется перед перекрестком при наличии дорожного знака 2.5 «Движение без остановки запрещено» в местах, где движение регулируется светофором, и перед железнодорожными переездами.
1.13применяют для обозначения места остановки транспортных средств при наличии знака 2.4 «Уступите дорогу».
Разметку 1.14.1 и 1.14.2 применяют для обозначения мест, выделенных для пересечения проезжей части пешеходами.
1.15 применяют для обозначения мест, выделенных для пересечения проезжей части велосипедистами. 1.16.1-1.16.3 применяют для обозначения направляющих островков:
1.16.1в местах разделения потоков транспортных средств противоположных направлений;
1.16.2в местах разделения потоков транспортных средств одного направления;
1.16.3в местах слияния потоков транспортных средств.
1.17применяют для обозначения остановок маршрутных транспортных средств
истоянок легковых такси.
1.18применяют для указания разрешенных на перекрестке направлений движения по полосам проезжей части.
1.19применяют для предупреждения о приближении к концу полосы, а в сочетании с разметкой 1.6 - о приближении к разметке 1.1 или 1.11, разделяющей потоки транспортных средств противоположных направлений при ограниченной видимости встречного автомобиля.
1.20применяют для предупреждения о приближении к разметке 1.13 на дорогах с интенсивностью движения более 3000 авт./сут и наносят на каждой полосе движения.
1.21применяют для предупреждения о приближении к разметке 1.12 на дорогах с интенсивностью движения более 3000 авт./сут, если установлен знак 2.5 «Движение без остановки запрещено», и наносят на каждой полосе движения.
При необходимости наносят разметку на дорогах с интенсивностью движения менее 3000 авт./сут.
1.22 применяют на дорогах с интенсивностью движения более 3000 авт./сут для обозначения номера дороги (маршрута).
997

База нормативной документации: www.complexdoc.ru
1.23 наносят на дорогах, обозначенных знаком 5.14 «Дорога с полосой для маршрутных транспортных средств» на полосы, предназначенные для движения только маршрутных транспортных средств.
1.24.1 и 1.24.2 применяют для дублирования дорожных знаков:
разметку 1.24.1 - для дублирования предупреждающих дорожных знаков;
разметку 1.24.2 - для дублирования запрещающих дорожных знаков.
1.25 применяют для обозначения искусственных неровностей, предназначенных для принудительного снижения скорости.
Допускается наносить надписи, не предусмотренные ГОСТ Р 51256-99 и являющиеся дополнительным средством информации, не вводящим каких-либо ограничений (названия населенных пунктов, объектов туризма и т.п.).
Временную разметку удаляют одновременно со снятием временных знаков и демонтажем ограждающих и направляющих устройств.
В вертикальную разметку входят линии и обозначения, наносимые на пролетные строения и опоры мостов и путепроводов, торцовые поверхности порталов тоннелей, на парапеты, дорожные ограждения, бортовые камни и другие сооружения и элементы оборудования дорог для улучшения их видимости участниками дорожного движения (рис. 20.11).

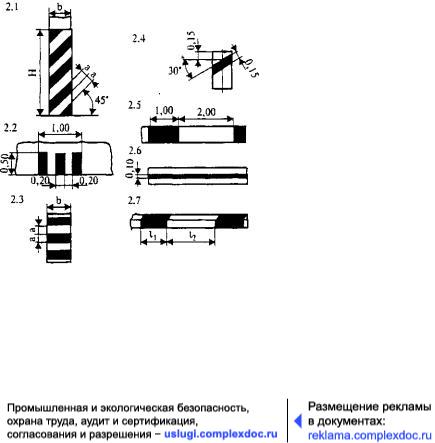

Рис. 20.11. Виды вертикальной разметки
Назначение различных видов вертикальной разметки:
998

База нормативной документации: www.complexdoc.ru
2.1.1-2.1.3 применяют для обозначения вертикальных элементов мостовых сооружений, опор освещения, деревьев, буферных устройств и т.д., препятствий, расположенных в пределах обочины на расстоянии менее 1 м от края проезжей части при отсутствии обочины, а также в других случаях, когда эти элементы представляют опасность для движущихся транспортных средств.
2.2применяют для обозначения нижнего края пролетных строений мостовых сооружений и порталов тоннелей, расположенных на высоте менее 5 м.
2.3применяют для обозначения круглых тумб в случаях при расположении их на разделительных полосах, приподнятых направляющих островках или приподнятых островках безопасности.
2.4применяют для обозначения сигнальных столбиков в соответствии с ГОСТ Р 50970-96, надолб и т.д.
2.5применяют для обозначения боковых поверхностей дорожных ограждений, установленных на прямых участках дорог (на протяжении не менее 10 м от их начала), а также по всей длине ограждений на пересечениях в разных уровнях, кривых в плане с радиусом менее 50 м, крутых спусках, в местах сужения проезжей части.
2.6применяют для обозначения боковых поверхностей дорожных ограждений во всех остальных случаях.
Ограждающие и направляющие устройства, обозначенные разметкой 2.4-2.6, оборудуют световозвращателями дорожными по ГОСТ Р 50971-96.
2.7 наносят на боковые поверхности возвышающихся островков безопасности бортовых камней бордюров у препятствий, расположенных ближе 1 м к проезжей части, на кривых в плане с радиусом менее 50 м, в местах сужения дороги, выездов на набережные и на других опасных участках.
Для горизонтальной разметки используют два цвета: белый и желтый (для линий 1.4, 1.10 и 1.17). Вертикальная разметка представляет собой сочетание полос белого и черного цветов.
Разметка автомобильных дорог, кроме дорог IV категории, должна выполняться с применением световозвращающих материалов.
Размеры горизонтальной и вертикальной разметки приведены в табл. 20.4 и на рис. 20.11.
Таблица 20.4.
999

База нормативной документации: www.complexdoc.ru
Размеры линий дорожной разметки
Номер разметки Скорость движения транспортных средств, км/ч Отношение
1,:1,
|
|
£ 60 |
|
|
>60 |
|
|
|
|
|
Длина линий, м |
|
|
|
|
|
l1 |
l2 |
р |
l1 |
l2 |
р |
|
1.5 |
1-3 |
3-9 |
- |
3-4 |
9-12 |
- |
1:3 |
1.6, 1.9 |
3-6 |
1-2 |
- |
6-9 |
2-3 |
- |
3:1 |
1.11 |
|
|
|
|
|
|
|
1.14 |
- |
- |
2,5 |
- |
- |
4 |
- |
Пр и м е ч а н и я:
1.Под скоростью движения транспортных средств следует понимать: для вновь сооружаемых дорог и улиц значения, соответствующие 0,7 от расчетной скорости; для находящихся в эксплуатации - скорость, которую на данном участке дороги не превышают 85 % транспортных средств.
2.l1 - длина штриха; l2 - расстояние между штрихами; р - длина штриха разметки 1.14.
3.Штрих l1 разметки 1.5 длиной 1 м применяют только в населенных пунктах.
4.Меньшую длину штриха используют в застроенной местности и на дорогах низких категорий.
Линия 1.6 должна иметь общую длину 50 м и более при V £ 60 км/ч, а при большей скорости - 100 м и более. Прерывистая линия 1.8 на пересечениях и примыканиях должна иметь ширину 0,4 м, а в остальных случаях - 0,2 м. Отдельные участки сплошных линий продольной разметки 1.1 и 1.11 не должны быть менее 20 м. Расстояние от края проезжей части до линий 1.1 или 1.2 должно быть не более 0,2 м. В конце линий 1.1, обозначающих границы мест стоянки, можно наносить штрихи длиной 0,5 м, а в начале и конце линий запрещения
1000

База нормативной документации: www.complexdoc.ru
остановки 1.4 или стоянки 1.10 можно наносить короткую поперечную линию длиной 0,2-0,3 м.
Ширину линий и просветов вертикальной разметки 2.1 (см. рис. 20.11) принимают равными: а = 0,1 м при Н < 2,0 м и в £ 0,3 м; а = 0,15 м при Н < 0,2 м и в < 0,3 м; а = 0,2 м при Н ³ 2,0 м, если вертикальные поверхности опор мостов, путепроводов, подпорных стен имеют большие размеры, допускается размечать только ближний к проезжей части край на ширину 0,5 м и высоту 2 м.
Ширину линий и просветов вертикальной разметки 2.3 назначают в зависимости от диаметра или ширины грани тумбы, обращенной по направлению к приближающимся транспортным средствам: а = 0,1 м при в £ 0,3 м; а = 0,15 м при
в > 0,3 м.
Разрешенные направления движения на перекрестке указывают водителю с помощью указательных стрел 1.18. При скорости 60 км/ч и менее на каждой полосе должны быть две и более последовательно расположенные стрелы, а при скорости более 60 км/ч - три и более. Расстояние между указательными стрелами принимают равным от 20 до 30 м.
Для обозначения приближения к сужению проезжей части (месту, где уменьшается число полос движения в данном направлении) следует наносить направляющие стрелы 1.19. Такие же стрелы могут быть нанесены перед линией 1.1, разделяющей транспортные потоки противоположных направлений на двухполосных дорогах.
При применении различных материалов для разметки автомобильных дорог необходимо, чтобы они обладали определенными технико-эксплуатационными свойствами. К числу таких свойств относятся: хорошая видимость разметки в любых погодных условиях, высокая износоустойчивость при действии на нее колес автомобилей, безопасность для движущихся транспортных средств, технологичность материалов при их нанесении на покрытие и минимальная стоимость.
Видимость разметки в любых погодных условиях является одним из наиболее важных свойств, поскольку около 95 % информации о дорожных условиях водитель воспринимает визуально.
Износоустойчивость разметки под действием колес проезжающих транспортных средств определяет срок её службы. Высокую износоустойчивость обеспечивают в процессе изготовления разметочного материала. Желательно применять материалы со сроком службы не менее одного сезона для краски и не менее 3-5 лет для пластика.
1001
