10.Задание на практику ковертер сспс 128
Рисунок 9- Вариант конфигурации конвертера ССПС
Организация управления системой
Управление сетью Конвертеров ССПС-128 и цифровых станций NEAXпроектируемого участка производится из единого центра расположенного на станции «К» с помощью специализированных программ-менеджеров, устанавливаемых на РС, которые в сочетании с протоколамиISDNи ОКС №7 обеспечивают высокоэффективное управление сетью. При этом обеспечивается “сквозной” контроль всей сети с отображением существующих конфигураций, сбора сигналов аварий, выдачей отчетов по аварийным сообщениям, изменением конфигурации и параметров отдельных карт и потоков. В большинстве случаев при управлении из единого центра отпадает необходимость присутствия обслуживающего персонала в отдаленных узлах сети. Контроль и управление цифровым линейным трактом, построенным на базе оборудованияSDH(мультиплексорыSMS-150С) осуществляется программойWIN–LCT, установленной на персональный компьютер.
Аппаратная и программная части системы управления и контроля цифровых станций NECвключают в себя: программу-менеджерSA-767-SHSМАТWork, установленную на персональный компьютер с минимальной конфигурацией (Pentium75, ОЗУ-32М,HDD-120M,SVGA800x600,CDROM, встроенный или внешний модем) и ОСWIN95OCR2. Каждая из поставляемых цифровых станцийNECимеет встроенный модем и необходимое программное обеспечение /4/.
Соответствующие части системы управления и контроля конвертеров ССПС-128 состоят из программы-менеджера NETGUARD-128, установленной на указанном выше РС и программы-агента, имеющейся на любом из Конвертеров ССПС-128. Схема организации центра управления (ЦУП) и контроля приведена на рис. 1.
Основными функциями оператора ЦУП являются: контроль и управление работой коммутационной станции NEAX7400, контроль и управление работой групповых цепей и устройств сопряжения цифровой и аналоговой части комплекса ОТС, контроль и управление оборудованием линейного тракта.
Оператор центра управления имеет возможность просмотра состояния линейного тракта, с определением поврежденного участка и характера повреждения, возможность программирования обходных трактов.
Организация групповых каналов в ССПС-128
Общие сведения о конвертере ССПС
Конвертер разрабатывался как самостоятельная станция для перехода с аналоговых линий связи на цифровые. Конвертер – это согласующее устройство, преобразующее аналоговый сигнал в цифровой. Он фиксирует замыкание при работе с педалью, замыкание шлейфа при вызове по цепи перегонной связи, а так же служит для создания групповых каналов.
На передней панели находятся два разъема: RS-232 – пользовательский, для подключения персонального компьютера (РС) иRS-232 – отладочный , используется для записи управляющей программы. РС к конвертеру может подключаться в четырех режимах:
напрямую через стык RS-232;
через модем для удаленного доступа;
напрямую через стык RS-232, конвертеры соединены по сети, управление через сеть;
управление любым конвертером в сети через модем.
На лицевую панель выведены три светодиода: рабочий режим, обмен по RS-232 и авария (см. рисунок 10).

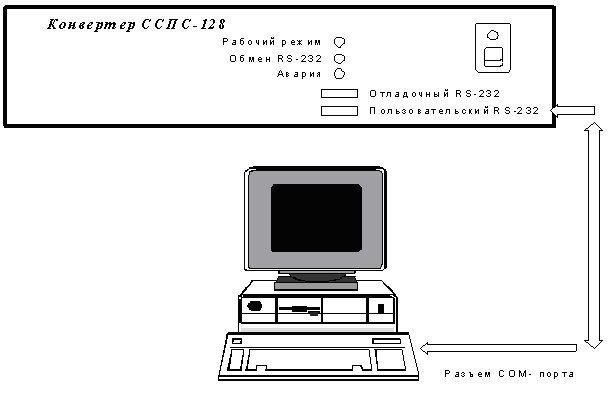

Рисунок 10- Соединение конвертера с управляющим терминалом
На задней панели светодиоды и разъемы для подключения: шнура питания, ИКМ-плат (потоки Е1), других плат.
В состав конвертера входит материнская плата в которую включаются:
управляющий процессор Intel386;
статическое оперативно-запоминающее устройство (ОЗУ), энергетически независимое, сохраняющее информацию при пропадании питания в течение 120 дней;
перепрограммируемое РЗУ (Flach) объемом 256 кбайт, для хранения версии программного обеспечения;
плата РРЗУ объемом 256 или 512 кбайт, для хранения версии каждой конкретной станции;
разъемы для подключения стыка RS-232 и клавиатуры;
одиннадцать разъемов для установки печатных плат.

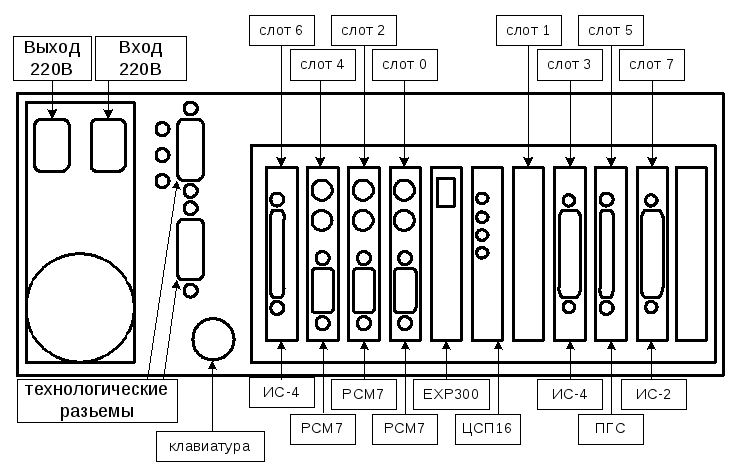

Стандартное распределение плат в конвертере показано на рисунок 5.
Для постоянного контроля за состоянием системы используется цифровой сигнальный процессор ЦСП-16 (DSP-16), при его наличии возможна замена платы в «горячем режиме». На каждой плате может быть до 4-х процессоров. КаждыйDSPобслуживает по два станционных ИКМ-тракта (64 порта). На плате находятся четыре светодиода, каждый показывает состояние своего процессора. В нормальном состоянии все светодиоды периодически мигают. Отсутствие индикации говорит о неисправности процессора.
Плата EXP300 является коммутатором и имеет в своем составе: тактовый (кварцевый) генератор, который поддерживает режимыMASTER/SLAVE(ведущий / ведомый), т.е определяет какая станция от какой будет синхронизироваться; коммутаторMUSAC-AпроизводстваSiemens; канал технологической связи, выведенный на стандартный телефонный разъем
“Tj2 –6Р4С”; память стандартных сигналов, в которую записаны оцифровки сигналов. Коммутатор обеспечивает: полнодоступную коммутацию 256 каналов / портов – не блокируемое коммутационное поле; организацию конференции без ухудшения слышимости – одновременно может идти до 21 конференции с количеством участников до 64, число пассивных участников (только слушают) – до 265; программирование шумового порога на 64-х каналах, каждому каналу можно запрограммировать усиление от – 12 до +4 дБ.
Плата РСМ 7 – ИКМ-плата, осуществляет сопряжение 2Мб потоков. Возможно подключение либо по коаксиальному кабелю, либо по витой паре. Стандартно в конвертере стоит три платы ИКМ: поток на АТС, потоки на «восток» и на «запад».
Плата ИС-4 – подключение до восьми каналов тональной частоты по четырехпроводной схеме, с возможностью настройки трех вариантов уровней приема-передачи, пультов диспетчера типа РСДТ и др., радиостанции РС-46, оборудования для записи на магнитофон;
Плата ИС-2 – подключение восьми каналов высокоомного подключения по двухпроводной схеме, промпунктов, переговорных устройств, радиостанций РС-46;
Плата ПГС – подключение восьми каналов типа ПГС с возможностью импульсного и тонального набора номера: трубки перегонной связи, промпункты и переговорные устройства с замыканием шлейфа;
Плата ДСУ – комплект с управлением голосом, подключаемые устройства как для платы ПГС.
Функции настройки и управления конвертером
Управляющая программа
В качестве управляющей используется программа «Тerm5.exe», которая обеспечивает связь ПК и Конвертера.
Работа в программе «Term5.exe» организована следующим образом:
на мониторе открывается главное меню, текущий пункт которого подсвечен. Перемещение по пунктам меню осуществляется клавишами : «↑» - вверх, «↓» - вниз, «Home» - в начало меню, «End» - в конец меню. Выход в определенный пункт меню осуществляется клавишей «Enter» /4/.
Подключение управляющего терминала
Конвертер подключается к управляющему терминалу через разъем RS-232 согласно рисунку 10.
Выбрать пункт «Терминал (новый)». На лицевой панели конвертера загорится светодиод «Рабочий режим». На мониторе откроется основное окно «Структура процессов», где расписаны все реально существующие в данном конвертере порты.
Создание групповых каналов
Открыть окно «Структура процессов», клавишей F3 открыть меню «НастройкиISDN». В меню «НастройкиISDN» выбрать пункт « Настройки Служб и Участков». В открывшемся окне будет список с полными кодами групповых каналов. Структура кода показана на рисунке 11.

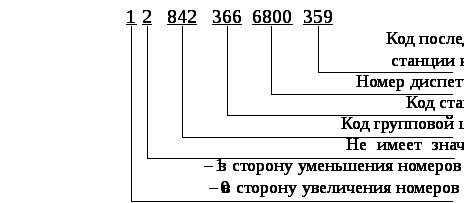

Рисунок 11- Структура полного кода участка службы
Данное меню позволяет организовать новый групповой канал или изменить настройки уже действующего. Для организации нового группового канала выбрать свободную строку (***********) и записать в ней полный код участка службы (см. рисунок 11). После этого в меню «Набор линий» необходимо указать список портов абонентов, которые могут “входить” в этот групповой канал:
порт ИКМ в сторону увеличения номеров станций;
порт ИКМ в сторону уменьшения номеров станций;
аналоговые порты, все порты ТЧ, подключенные к ИС-4;
порты , подключенные к плате ИС-2;
порты ПГС.
состав
Рисунок 12- Меню записи в групповой канал
В примере указаны три адреса абонентов которым разрешено включаться в 842 групповой канал – 203, 403 и 600.
203 – первая цифра указывает номер слота, куда вставлена плата – 2 слот, плата ИКМ (PCM7) в сторону увеличения номеров; две следующие цифры – номер порта (с 0 по 32 КИ) на плате.
403 – порт платы ИКМ в сторону уменьшения номеров.
600 – установлена плата ИС-2, на которой задействован нулевой порт.
