3.Описание элементной базы аппаратуры и способы электропитания «обь-128ц»

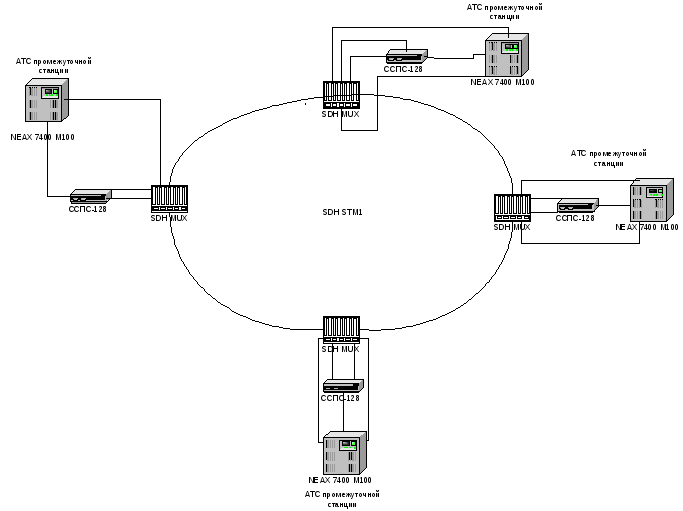

Рисунок 1 Структурная схема «ОБЬ-128Ц»
«ОБЬ-128Ц» предназначена для оперативно технологической связи. Связь осуществляется с помощью АТС (NEAX7400M100) распределяющей абонентов по станции. Абоненты пользуются связью с помощью специальных цифровых аппаратовDTP-16-D,DTP-32-Dи консолиDCU-60-1 в зависимости от потребностей в количестве абонентов прямого вызова.
Так же NEAX7400M100 подключаются модемы, компьютеры в зависимости от назначения платNEAX7400M100. Платы АТС работают
как с цифровыми устройствами, так и с аналоговыми.
Чтобы можно было работать с удалёнными станциями используют круг соединяющий несколько станций с помощью волоконно-оптического кабеля. Организация каналов осуществляется с помощью мультиплексора SMS-150c. Информационные потоки с АТС и конвертера ССПС-128 поступают на мультиплексорSMS-150C, где организуются в один групповой поток, который передается в оптическое волокно. Далее информация приходит на нужную станцию мультиплексором посылается на АТС, а далее нужному абоненту.
Мультиплексор работает только с цифровыми сигналами, поэтому аналоговые сигналы нужно предварительно преобразовать в цифровые. Так же используется обратное преобразование при работе АТС с аналоговыми устройствами.
STM1
Широкое применение для организации дальней связи находит аппаратура STM. Организация информационного потока осуществляется с помощью импульсно кодовой модуляции(ИКМ). Отсюда и берет своё название аппаратура осуществляющая организацию каналов.
Эта аппаратура предназначена для осуществления дальней связи, это магистральная, дорожная, отделенческая связь.
Волоконно-оптический кабель заходит на оптический кросс, там
разделывается и специальными соединительными кабелями заводится на мультиплексор SMS-150Vрис.1. Далее мультиплексор поток информации из волокна скорость которого 155 Мбит/сек распределяет на несколько потоков, скорость которых 2Мбит/сек. Этот поток поступает поступает в так называемый виртуальный контейнер (VC). Для потока в2Мбит/сек этоVC-12.
Рисунок 2 Структура маршрута STM-1
К-60П
Аппаратура К-60П предназначена для уплотнения в спектре частот
12-252 кГц непупинизированных пар симметричных кабелей с кордельно-стирофлексной изоляцией жил диаметром 1,2 мм марки МКСБ при применении в НУП усилителей К-24-60 и кабелей МКСБ и МКСПШБ441,2 при применении в НУП усилителей К-60П, и кроме того, кабелей МКПВ141,2 при применении в НУП усилителей К-60П-2М. Аппаратура снабжена устройствами трехчастотной АРУ с контрольными частотами 16
(наклонная регулировка), 112(криволинейная регулировка) и 248 кГц (плоская регулировка).
Промежуточные усилительные станции с точки зрения электропитания разделяются на обслуживаемые питающие станции и необслуживаемые, дистанционно питаемые.
В основу построения схемы оконечной станции типа К-60 положена сверх группа в 60 каналов, для образования которой используется оборудование СИО-60.
В состав оборудования аппаратуры К-60 входят так же устройства дистанционного питания, служебной связи и телеобслуживания.
Электропитание аппаратуры предусмотрено от источников постоянного тока с напряжениями 21,2В3% и 206В3%.Потребление тока на оконечной станции на одну систему составляет около 28А от источника 21,2В и около 0,5 А от источника 206.
Оборудование оконечной станции на 60 каналов размещается на восьми – десяти стойках, оборудование обслуживаемой усилительной станции – на пяти стойках и оборудование необслуживаемой усилительной станции в зависимости от типа усилителя – на трех стойках.
Для выделения части каналов, а именно 15, 16, 17, и 18-го, из линейного спектра 12-252 КГц аппаратуры К-60 изготовляется стойка выделения каналов СВК-К. Линейный спектр, выделяемый при помощи стойки СВК-К, заключается в пределах 68,3-84 КГц.
Оборудование выделения каналов включается в тракт между стойками промежуточного усилителя СПУ и вводно-кабельного оборудования ВКС.
Всё необходимое оборудование монтируется на стойке размером 2500648380 мм. Для электропитания стойки требуются источники постоянного тока с напряжениями 21,2В3% и 206В3%.
Питание стояк К-60П в ЛАЗе станции Барнаул осуществляется стойками САРН, этими же стойками осуществляется дистанционное питание усилителей на линии.
