1.2.2. Конструктивные элементы земляного полотна
Поперечным профилем земляного полотна называется поперечный разрез земляного полотна вертикальной плоскостью, перпендикулярной его продольной оси.
Поперечные профили земляного полотна характеризуются шириной основной площадки, крутизной откосов, расположением водоотводных устройств, высотой насыпи и глубиной выемки.

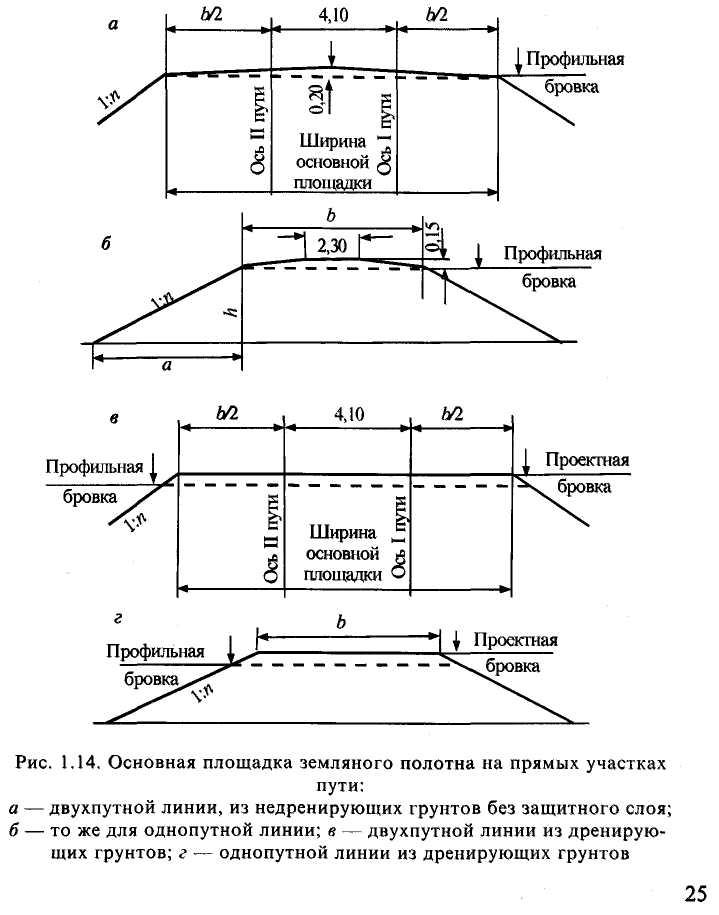

Часть поверхности земляного полотна, на которую укладывается верхнее строение пути, называется основной площадкой (рис. 1.14) Пересечение основной площадки с откосом — бровка земляного полотна. Расстояние между бровками называется шириной основной площадки. Ширина основной площадки прини-

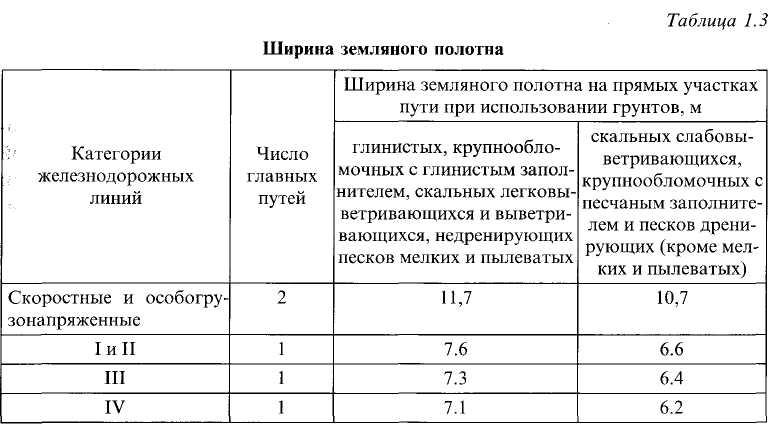

мается по нормам СНиП 32-01-95 и СТН Ц-01-95 Министерства путей сообщения Российской Федерации в зависимости от категории железнодорожной линии и представлена в табл. 1.3.
Ширина основной площадки включают в себя обочины, которые предназначены для удобства выполнения путевых работ (на ней размещают инструмент, необходимые детали верхнего строения пути, расставляют сигналы и путевые знаки). Минимальная ширина обочины — 0,5 м.
В кривых участках пути земляное полотно уширяется с наружной стороны кривой в связи с необходимостью устройства возвышения наружного рельса за счет увеличения высоты и ширины балластного слоя. Например, при радиусе кривой R = 3000 м ширина основной площадки увеличивается с наружной стороны кривой на 0,20 м и при R - 600 м на 0,5 м.
Поперечное очертание основной площадки однопутной линии в недре-нирующих грунтах имеет форму трапеции (рис. 1.14, б) с шириной поверху 2,3 м и высотой 0,15м, а двухпутной — в виде треугольника с высотой 0,20 м и основанием, равным ширине основной площадки (рис. 1.14, а). Верхняя часть земляного полотна, ограниченная основной площадкой и стягивающей ее прямой, называется сливной призмой; она необходима для стока воды, проникающей к земляному полотну через балластный слой.
Трапецеидальное очертание основной площадки земляного полотна на однопутных участках устраивают для отвода поверхностной воды, чтобы избежать проникновения ее в земляное полотно. Горизонтальная часть основной площадки делается короче шпал, благодаря чему обеспечивается сток воды в стороны их концов.
При сооружении земляного полотна в скальных или песчаных грунтах основную площадку устраивают горизонтальной (рис. 1.14, в, г).
Проектная бровка земляного полотна, сооружаемого из скальных, крупнообломочных, а также песчаных дренирующих грунтов, выше профильной
26
ности; выемка (рис. 1.15, 6) — основная площадка земляного полотна ниже поверхности земли; полунасыпь (рис. 1.15, в) и полувыемка (рис. 1.15, г) — основная площадка с одной стороны совпадает с земной поверхностью, а с другой выше или ниже ее; полунасыпь-полувыемка (рис. 1.15, д) — основная площадка с одной стороны выше, а с другой ниже поверхности земли и нулевое место (рис. 1.15, е) — основная площадка расположена на уровне земной поверхности. Наиболее распространены на железных дорогах насыпи и выемки. Нулевые места неизбежны при переходе из выемки в насыпь, » других случаях они недопустимы, т.к. подвержены снежным заносам и поэтому при проектировании продольного профиля линии, их стремятся заменять насыпями.
Крутизна наклонов боковых поверхностей — откосов насыпей и выемок — зависит от их высоты или глубины и свойств грунта. Чем прочнее грунт, тем круче могут быть откосы. Крутизна откоса измеряется тангенсом угла а наклона откоса к горизонту, т.е. равна отношению вертикальной проекции h откоса (рис. 1.14) к его горизонтальной проекции а (заложению) tg a = Л/а. Если высоту откоса h принять за единицу, а величину заложения откоса а выразить числом этих единиц п, получим показатель крутизны откоса 1:и. Откос имеет одинарную крутизну, если п = 1, полуторную крутизну, если п =1,5.
При проектировании земляного полотна применяют типовые поперечные профили для участков с простыми инженерно-геологическими и топографическими условиями, которые приведены в альбомах «Поперечные профили земляного полотна железных дорог колеи 1520 мм», «Новые железные дороги», «Вторые пути».
Групповые поперечные профили разрабатывают для применения на ряде участков со сложными и многократно повторяющимися инженерно-геологическими условиями.
Поперечные профили земляного полотна, разработанные по специальным проектам для условий, в которых типовые и групповые поперечные профили неприменимы, называют индивидуальными. По индивидуальным проектам сооружают:
насыпи высотой более 12 м и выемки глубиной более 12 м;
выемки и насыпи на косогорах круче 1:3;
земляное полотно в местах с активными склоновыми процессами;
на участках с наличием снежных лавин, оползней, обвалов, селей;
насыпи на слабых основаниях;
на участках с развитием естественных или искусственных подземных полостей (карсты, горные выработки);
земляное полотно в местах пересечения его трубопроводами;
земляное полотно в районах с высокой сейсмичностью (7 и более бал лов) и др. неблагоприятных условиях.
