Министерство образования республики Беларусь Учреждение образования

«Могилёвский государственный университет продовольствия»

Кафедра прикладной механики

ПРИКЛАДНАЯ МЕХАНИКА

Раздел «Теоретическая механика»

Методические указания и контрольные задания к выполнению расчётно-графических работ и контрольной работы №1

по дисциплине «Прикладная механика»

для студентов специальности АТПП и технологических специальностей дневной и заочной формы обучения

Могилёв 2010

УДК 531.13 ББК 34.41

Рассмотрены и рекомендованы к изданию на заседании кафедры прикладной механики Протокол № 6 от 02.02.2010 г.

Составители

ст. преподаватель Т.Д. Куксенкова



к.т.н., доцент В.Г. Харкевич

Рецензент

к.т.н., доцент М.А. Киркор

УДК 531.13 ББК 34.41

© УО «Могилёвский государственный университет продовольствия», 2010

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ ДИСЦИПЛИНЫ………………………………………….……... 4

КОНТРОЛЬНЫЕ ЗАДАНИЯ………………………………………….…….......... 7

Содержание заданий, выбор вариантов, порядок выполнения работ………. 7

ЗАДАЧИ К КОНТРОЛЬНЫМ ЗАДАНИЯМ …………………………………... 8

Статика…………………………………………………………………..………….. 8 Кинематика………………………………………………………………………… 16 Динамика………………………………………………………………….……...... 25

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ……………………...…...... 55

3

CОДЕРЖАНИЕ ДИСЦИПЛИНЫ

Механическое движение как одна из форм движения материи. Предмет механики. Теоретическая механика и её место среди естественных и технических дисциплин. Механика как теоретическая база ряда областей современной техники. Объективный характер законов механики.

Статика твёрдого тела

Основные понятия и аксиомы статики. Предмет статики.

Основные понятия статики: абсолютно твёрдое тело, сила, эквивалентные и уравновешенные системы сил, равнодействующая, силы внешние и внутренние. Аксиомы статики. Связи и реакции связей. Основные типы связей: гладкая плоскость или поверхность, гибкая нить, цилиндрический и сферический шарниры, невесомый стержень, реакции этих связей.

Система сходящихся сил. Геометрический и аналитический способы сложения сил. Сходящиеся силы. Равнодействующая сходящихся сил.

Геометрические и аналитические условия равновесия системы сходящихся сил.

Моменты силы относительно точки и оси. Алгебраический момент силы относительно точки. Векторное представление момента. Примеры вычисления момента силы относительно точки. Теорема Вариньона о моменте равнодействующей. Момент силы относительно оси и его связь с моментом силы относительно точки на оси. Формулы момента силы относительно координатных осей.

Теория пар сил. Определение пары сил. Алгебраический и векторный моменты пары. Теорема об эквивалентности двух пар сил. Сложение пар сил. Приведение силы к заданному центру (метод Пуансо). Приведение произвольной системы сил к заданному центру. Главный вектор и главный момент системы сил и их вычисление. Условия равновесия произвольной системы сил, приложенных к твёрдому телу. Условия равновесия плоской системы сил.

Центр тяжести. Центр тяжести твёрдого тела и его координаты. Центр тяжести объёма, площади, линии. Способы определения положения центров тяжести.

Кинематика

Предмет кинематики. Пространство и время в классической механике. Относительность механического движения. Система отсчёта. Задачи кинематики.

Кинематика точки. Векторный способ задания движения точки. Траектория точки. Скорость и ускорение точки. Координатный способ задания движения точки. Определение траектории точки. Определение

4

скорости и ускорения точки по их проекциям на координатные оси. Естественный способ задания движения точки. Оси естественного трёхгранника. Алгебраическая величина скорости. Определение ускорения точки по его проекциям на оси естественного трёхгранника: касательное и нормальное ускорение точки.

Кинематика твёрдого тела

Поступательное движение твёрдого тела. Теорема о траекториях,

скоростях и ускорениях точек твёрдого тела при поступательном движении. Вращательное движение твёрдого тела вокруг неподвижной оси. Уравнение вращательного движения твёрдого тела. Угловая скорость и угловое ускорение тела. Скорость и ускорение точки твёрдого тела, вращающегося вокруг неподвижной оси. Вектор угловой скорости тела.

Выражение скорости и ускорения точки вращающегося тела в виде векторного произведения.

Плоскопараллельное (плоское) движение твёрдого тела. Плоское движение твёрдого тела и движение плоской фигуры в её плоскости. Уравнения движения плоской фигуры. Разложение движения плоской

фигуры на поступательное вместе с полюсом и вращательное вокруг полюса: независимость угловой скорости плоской фигуры от выбора полюса. Теорема о скоростях точек плоской фигуры. Теорема о проекциях скоростей двух точек плоской фигуры. Мгновенный центр скоростей. Определение скоростей точек с помощью мгновенного центра скоростей.

Сложное движение точки. Понятие абсолютного, относительного и переносного движения материальной точки. Теорема о скоростях точек при сложном движении. Теорема о сложении ускорений при переносном поступательном и переносном вращательном движениях. Ускорение Кориолиса и его вычисление.

Динамика

Введение в динамику. Предмет динамики. Основные понятия и определения: масса, материальная точка, сила. Аксиомы динамики.

Дифференциальные уравнения движения точки в координатной и естественной формах.

Динамика точки. Две основные задачи динамики для материальной точки. Решение первой задачи динамики. Решение второй задачи динамики. Постоянные интегрирования и их определение по начальным условиям. Примеры интегрирования дифференциальных уравнений движения точки в случаях силы, зависящей от времени, от положения точки и её скорости.

Введение в динамику механической системы. Механическая система. Классификация сил, действующих на механическую систему: силы активные (задаваемые) и реакции связей; силы внешние и

5

внутренние. Свойства внутренних сил. Масса системы. Центр масс; радиус- вектор и координаты центра масс.

Момент инерции. Момент инерции твёрдого тела относительно оси.; радиус инерции. Теорема о моментах инерции твёрдого тела относительно параллельных осей. Примеры вычисления моментов инерции: моменты инерции однородного тонкого стержня, тонкого круглого кольца или полого цилиндра, круглого диска или сплошного круглого цилиндра.

Общие теоремы динамики

Теорема о движении центра масс. Дифференциальные уравнения движения механической системы. Теорема о движении центра масс механической системы. Закон сохранения центра масс.

Теорема об изменении количества движения. Количество движения материальной точки и механической системы. Элементарный импульс силы. Импульс силы за конечный промежуток времени. Теорема об

изменении количества движения системы в дифференциальной и в конечной формах. Закон сохранения количества движения механической системы.

Теорема об изменении момента количества движения. Момент

количества движения материальной точки относительно центра и относительно оси. Теорема об изменении момента количества движения точки. Главный момент количества движения или кинетический момент механической системы относительно центра и относительно оси.

Кинетический момент вращающегося твёрдого тела относительно оси вращения. Теорема об изменении кинетического момента механической системы. Дифференциальное уравнение вращательного движения твёрдого тела вокруг неподвижной оси.

Кинетическая энергия материальной точки. Элементарная работа силы; аналитическое выражение элементарной работы. Работа силы на конечном перемещении точки её приложения. Работа силы тяжести, силы упругости. Мощность. Теорема об изменении кинетической энергии точки.

Кинетическая энергия механической системы. Кинетическая энергия твёрдого тела при поступательном движении, при вращении вокруг неподвижной оси и при плоскопараллельном движении тела. Теорема об изменении кинетической энергии механической системы. Равенство нулю суммы работ внутренних сил в твёрдом теле. Работа и мощность сил, приложенных к твёрдому телу, вращающемуся вокруг неподвижной оси.

Принцип Даламбера. Сила инерции материальной точки. Принцип Даламбера для материальной точки и механической системы.

Уравнения Лагранжа. Обобщённые координаты системы; обобщённые скорости. Выражение элементарной работы в обобщённых координатах. Обобщённые силы и их вычисление. Дифференциальные уравнения движения системы в обобщённых координатах или уравнения Лагранжа 2-го рода.

6

КОНТРОЛЬНЫЕ ЗАДАНИЯ

Содержание заданий, выбор вариантов, порядок выполнения работ

Ккаждой задаче даётся десять рисунков и таблица (с тем же номером, что

изадача), содержащая дополнительные к тексту задачи условия. Нумерация рисунков двойная, при этом номером рисунка является цифра, стоящая после точки. Например, рисунок С1.4 – это рисунок 4 к задаче С1 и т.д. Студент во всех задачах выбирает номер рисунка по предпоследней цифре шифра, а номер условия в таблице по последней; например, если шифр оканчивается числом 56, то берём рисунок 5 и условие номер 6 из таблицы.

Оформление расчетно-графических и контрольных работ должно быть выполнено в соответствии с СТП СМК 4.2.3-01-2011 "Общие требования и правила оформления учебных текстовых документов".

Решение каждой задачи необходимо начинать с нового листа. Сверху указывается номер задачи, далее делается чертёж и кратко записывается, что в задаче дано и что требуется определить (текст задачи не переписывать).

Чертёж обязательно выполняется в масштабе с учётом условия заданного варианта задачи. Все углы, действующие силы, число тел и т.д. и их

взаимное расположение на чертеже должны соответствовать условию решаемой задачи. В результате в целом ряде задач чертёж получится более простой, чем общий. Чертёж должен быть аккуратным и наглядным, а его

размеры должны позволять ясно показать все силы или векторы скорости и ускорения и др.; показывать все эти векторы и координатные оси на чертеже, а также указывать единицы получаемых величин нужно обязательно. Расчетные

схемы или механизмы, изображаемые на чертеже, должны четко выделяться из общего построения. Решение задач необходимо сопровождать краткими пояснениями (какие формулы или теоремы применяются, откуда получаются те или иные результаты и т.д.) и подробно излагать весь ход расчётов. На каждой странице следует оставлять поля для замечаний рецензента.

Работы, не отвечающие перечисленным требованиям, не рецензируются и возвращаются на доработку.

Кисправленной работе, представленной на повторную проверку, должна обязательно прилагаться не зачтённая работа с замечаниями рецензента. На

экзамене или зачёте необходимо представить зачтённые по данному разделу курса работы, в которых все отмеченные рецензентом погрешности должны быть устранены.

При выполнении задания все преобразования и числовые расчёты должны быть обязательно последовательно проделаны с необходимыми пояснениями. В конце решения должны быть даны ответы.

7

ЗАДАЧИ К КОНТРОЛЬНЫМ ЗАДАНИЯМ СТАТИКА Задача С1

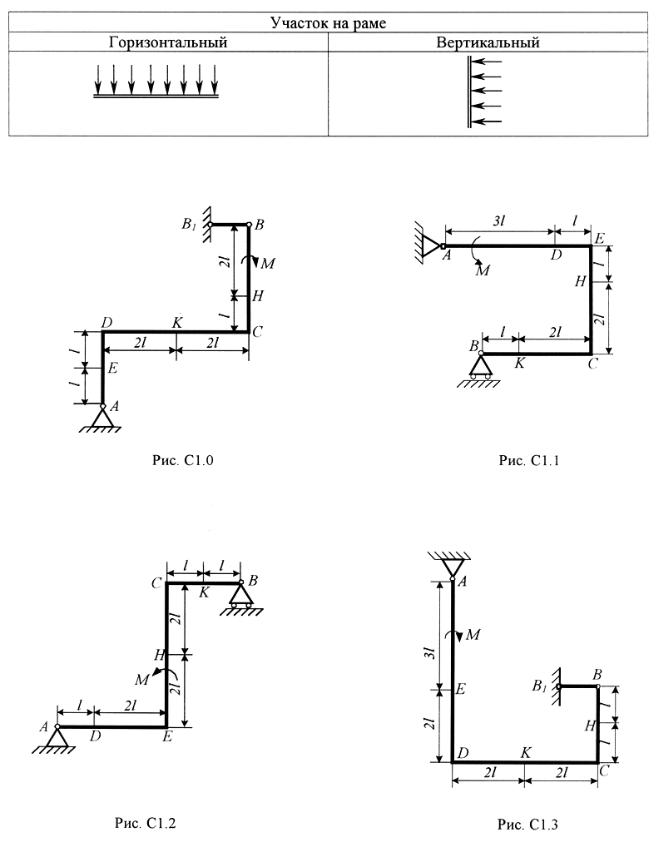

Жесткая рама (рис.С1.0-С1.9, табл. С1) закреплена в точке А шарнирно, а в точке В прикреплена или к невесомому стержню ВВ1, или к шарнирной опоре на катках; стержень прикреплен к ра ме и к неподвижной опоре шарнирами.

На раму действует: пара сил с моментом М = 60 Н·м, равномерно распределенная нагрузка интенсивности q = 20 Н/м и еще две силы. Значения этих сил, их направления и точки приложен ия указаны в таблице С1; там же в столбце "Участок" указано, на каком участке действу ет распределенная нагрузка. В таблице С 1.а показано направление действия равномерн о распределенной нагрузки на данных участках рамы. Например, в условиях №2 на раму действуют сила F1 под углом 30° к гор изонтальной

оси, приложенная в точке К, сила F4 под углом 60° к горизонтальной оси, приложенная

в точке Н, и нагрузка, распределе нная на участке СH.

Определить реакции связейй в точках А и В, вызываемые заданными нагрузками. При окончательных подсчетах принять l=0,5 м.

Указания. Задача С1 - на равновесие тела под действием плоской системы сил. При составлении уравнения моме нтов сил за центр моментов желательно взять точку,

в которой пересекаются линии действия двух неизвестных сил реакций связей (в данном случае относительно точки А). В этом случае уравнение моментов будет

более простым. При вычислении момента силы





часто удобно разложить ее на

F

составляющие



' и





'' , для которых плечи легко

вычисляются, в частности на

F

F

составляющие, параллельные координатным осям,

и воспользовать ся теоремой

Вариньона; тогда m A (



) = mA (



' ) + mA (



'' ) .





F

F

F

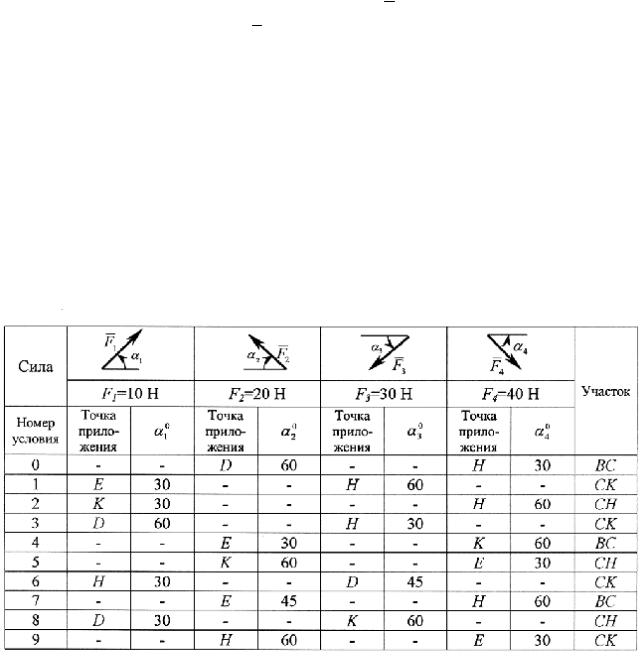

Таблица С1













































































8

Таблица С1.а

9

10
