5. Определение полных реакций.
6.Проверка.
Уравновешивающий момент от сил тяжести
Уравновешивающий момент от внешних активных сил
Уравновешивающие моменты от аналогов сил инерции 1 и 2 порядка
Приведенный момент инерции и его производная
Момент движущих сил и сил сопротивления
Работа движущих сил и сил сопротивления, приращение кинетической энергии
Угловая скорость кривошипа
Угловое ускорение кривошипа

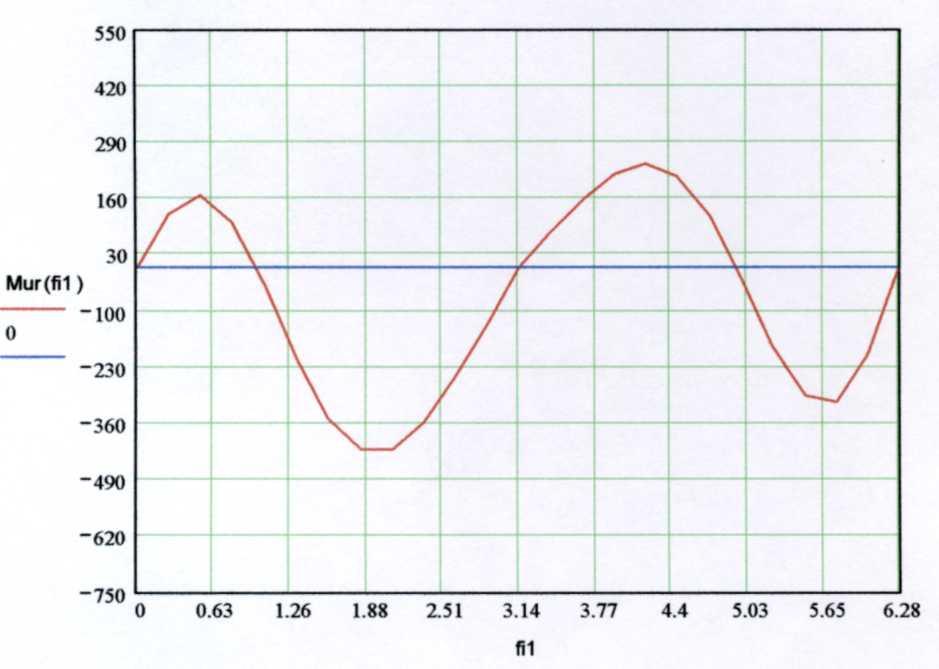

Уравновешивающий момент
Годограф кинематической пары 14
Годограф кинематической пары 12
Годограф кинематической пары 23
Реакция ползуна
Численные значения динамического анализа механизма | ||||||||
φ1 |
Δт |
F1 |
F2 |
ω |
ε |
IП |
I’П | |
0 |
0 |
-109.641 |
-121.174 |
470.003 |
-1.926*103 |
1.039*10-3 |
0 | |
0.262 |
-9.86 |
-147.199 |
-161.646 |
467.959 |
-5.291 *103 |
1.301*10-33 |
1.933 | |
0.524 |
-0.502 |
-209.625 |
-231.623 |
464.521 |
-6.482*103 |
1.981*10-3 |
3.081 | |
0.785 |
25.039 |
-271.262 |
-302.432 |
461.206 |
-4.784 |
2.807*10-3 |
3.021 | |
1.047 |
62.202 |
-303.728 |
-342.222 |
459.504 |
-964.394 |
3.467*10-3 |
1.875 | |
1.309 |
105.581 |
-289.538 |
-331.102 |
460.232 |
3.5*103 |
3.743*10-3 |
2.094*10-4 | |
1.571 |
149.717 |
-229.316 |
-264.188 |
463.323 |
7.178*103 |
3.591*10-3 |
-1.299 | |
1.833 |
189.814 |
-139.213 |
-173.825 |
468.001 |
9.135*103 |
3.117*10-3 |
-2.201 | |
2.094 |
222.202 |
-41.68 |
-69.439 |
473.166 |
9.118*103 |
2.5*10-3 |
-2.408 | |
2.356 |
244.45 |
43.62 |
22.494 |
477.79 |
7.45*103 |
1.903*10-3 |
-2.089 | |
2.168 |
255.191 |
104.089 |
88.194 |
481.149 |
4.726*103 |
1.432*10-3 |
-1.48 | |
2.88 |
253.785 |
133.691 |
121.058 |
482.85 |
1.485*103 |
1.138*10-3 |
-7.549*10-4 | |
3.142 |
240 |
130.539 |
118.826 |
482.773 |
-1.926*103 |
1.039*10-3 |
0 | |
3.403 |
202.007 |
99.913 |
87.28 |
481.087 |
^.118*103 |
1.138*10-3 |
7.549*10-4 | |
3.665 |
199.999 |
48.897 |
33.002 |
478.277 |
-6.131*103 |
1.432*10-3 |
1.48 | |
3.927 |
180 |
-20.829 |
-41.956 |
474.451 |
-7.684*103 |
1.903*10-3 |
2.089 | |
4.189 |
160 |
-103.882 |
-131.641 |
469.96 |
-8.321*103 |
2.5*10-3 |
2.408 | |
4.451 |
139.992 |
-189.035 |
-223.647 |
465.444 |
-7.54*103 |
3.117*10-3 |
2.201 | |
4.712 |
120 |
-259.033 |
-298.903 |
461.802 |
-5.09*103 |
3.591*10-3 |
1.299 | |
4.974 |
100.003 |
-259.116 |
-336.68 |
459.946 |
-1.28*103 |
3.743*10-3 |
-2.094*10-4 | |
5.236 |
80 |
-283.929 |
-324.432 |
460.423 |
2.907*103 |
3.467*10-3 |
-1.875 | |
5.498 |
60.001 |
-236.3 |
-267.469 |
463.032 |
5.971*103 |
2.807*10-3 |
-3.021 | |
5.76 |
40.001 |
-169.122 |
-191.12 |
466.663 |
6.379*103 |
1.981*10-3 |
-3.081 | |
6.021 |
20.001 |
-117.338 |
-131.786 |
469.554 |
3.424*103 |
1.301*10-3 |
-1.933 | |
6.283 |
0 |
-109.641 |
-121.174 |
470.003 |
-1.926*103 |
1.039*10-3 |
0 | |
Численные значения силового анализа механизма | ||||||||
φ1 |
F14X |
F14Y |
F21X |
F21Y |
F23X |
F23Y |
F34 | |
0 |
-2.309*104 |
-52.748 |
-2.11*104 |
-11.302 |
1.228*104 |
5.996 |
30.129 | |
0.262 |
-2.114*104 |
-1.232*104 |
-1.924*104 |
-682.045 |
1.092*104 |
-825.875 |
-801.742 | |
0.524 |
-1.626*104 |
-2.674*103 |
-1.46*104 |
-1.658*103 |
7.502*103 |
-1.122*103 |
-1.098*103 | |
0.785 |
-9.618*103 |
-4.492*103 |
-8.294*103 |
-3.114*103 |
2.866*103 |
-657.356 |
-633.223 | |
1.047 |
-2.313*103 |
-6.601 *103 |
-1.37*103 |
-4.956*10J |
-2.177*103 |
458.368 |
482.5*103 | |
1.309 |
4.96*103 |
-8.727*103 |
5.484*103 |
-6.899*103 |
-7.071 *103 |
1.901*103 |
1.925*103 | |
1.571 |
1.176*104 |
-1.046*104 |
1.185*104 |
-8.532*103 |
-1.145*104 |
3.264* 103 |
3.288*103 | |
1.833 |
1.186*104 |
-1.134*104 |
1.743*104 |
-9.425*103 |
-1.507*104 |
4.175*103 |
4.199*103 | |
2.094 |
2.289*104 |
-1.105*104 |
2.195*104 |
-9.274*103 |
-1.776*104 |
4.404*103 |
4.429* 103 | |
2.356 |
2.67*104 |
-9.513*103 |
2.529*104 |
-8.019*103 |
-1.953*104 |
3.93*103 |
3.955*103 | |
2.168 |
2.925*104 |
-6.909*103 |
2.747*104 |
-5.836*103 |
-2.051*104 |
2.9*103 |
2.924*103 | |
2.88 |
3.065*104 |
-3.583*103 |
2.863*104 |
-3.033*103 |
-2.094*104 |
1.525*103 |
1.549*103 | |
3.142 |
2.3*104 |
80.608 |
2.09*104 |
57.991 |
-1.3*104 |
2.048 |
26.181 | |
3.403 |
2.242*104 |
3.168*103 |
2.042*104 |
2.587*103 |
-1.281*104 |
-1.003*103 |
-979.305 | |
3.665 |
2.093*104 |
5.921*103 |
1.917*104 |
4.838*103 |
-1.232*104 |
-1.881*103 |
-1.857*103 | |
3.927 |
1.841*104 |
8.033*103 |
1.703*104 |
6.545*103 |
-1.135*104 |
-2.484*103 |
-2.46*103 | |
4.189 |
1.475*104 |
9.225*103 |
1.382*104 |
7.46*103 |
-9.67* 103 |
-2.641*103 |
-2.616*103 | |
4.451 |
9.916*103 |
9.345*103 |
9.477*103 |
7.438*103 |
-7.094*103 |
-2.231*103 |
-2.207*103 | |
4.712 |
4.009*103 |
8.463* 103 |
4.054*103 |
6.538*103 |
-3.583*103 |
-1.28*103 |
-1.255*103 | |
4.974 |
-2.768*104 |
6.874*103 |
-2.264*103 |
5.032*103 |
760.129 |
-1.463 |
22.669 | |
5.236 |
-1.014*104 |
4.988*103 |
-9.204*103 |
3.317*103 |
5.707*103 |
1.247*103 |
1.272*103 | |
5.498 |
-1.765*104 |
3.186*103 |
-1.632*104 |
1.778*103 |
1.088*104 |
2.067'Ю3 |
2.091*103 | |
5.76 |
-2.449*104 |
1.728*103 |
-2.282*104 |
692.748 |
1.565*104 |
2.134*103 |
2.158*103 | |
6.021 |
-2.94*104 |
692.164 |
-2.749*104 |
142.934 |
1.909*104 |
1.354*103 |
1.378*103 | |
6.283 |
-3.109*104 |
-52.748 |
-2.91*104 |
-41.302 |
2.028*104 |
5.9% |
30.129 |
Приложение № 6.
