Рис. 54
150
Состав и описание |
Состав и описание |
сборочной единицы рис. 54 |
сборочной единицы рис. 55 |
151
Рис.55
152
Рис.56
153
Состав и описание сборочной единицы рис. 56
Гидравлический зажим одностороннего действия предназначен для закрепления обрабатываемой детали на обрабатывающих станках.
Материалы деталей поз. 1,3-9 и 11
– сталь 15Л-I ГОСТ 977-65, дета-
лей поз. 2,10,12 и 13 – саль 20
ГОСТ 1050-74, деталь поз. 14 – сталь 65Г гост 1050-74

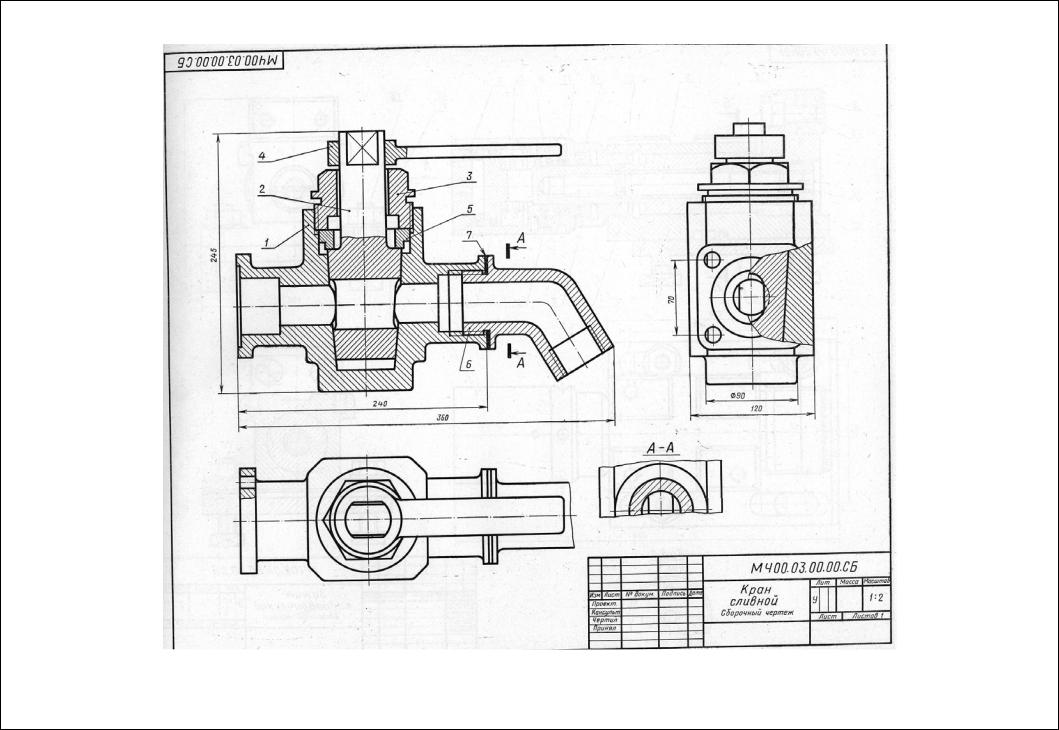

Состав и описание сборочной единицы рис. 57
Сливной кран ставится на конце трубопровода и служит для выпуска жидкости. Для этого поз. 4 ставится вдоль трубопровода, а для впуска - поперек. Чтобы обеспечить в корпусе поз.1 конусность, конус пробки поз.2 притирается к стенке корпуса.
Крышка поз.3 и втулка поз.5 обеспечивают необходимую плотность прилегания пробки поз.2 к поверхности корпуса поз.1.
Материал деталей поз. 1,2,5 и 6 – Бр ОЦС 3-12-5 ГОСТ 613-65, деталей поз. 3
и 4 – Ст.5 ГОСТ 380-71, деталь поз. 7
– картон прокладочный.
154
Рис. 57
155
Рис. 58
156

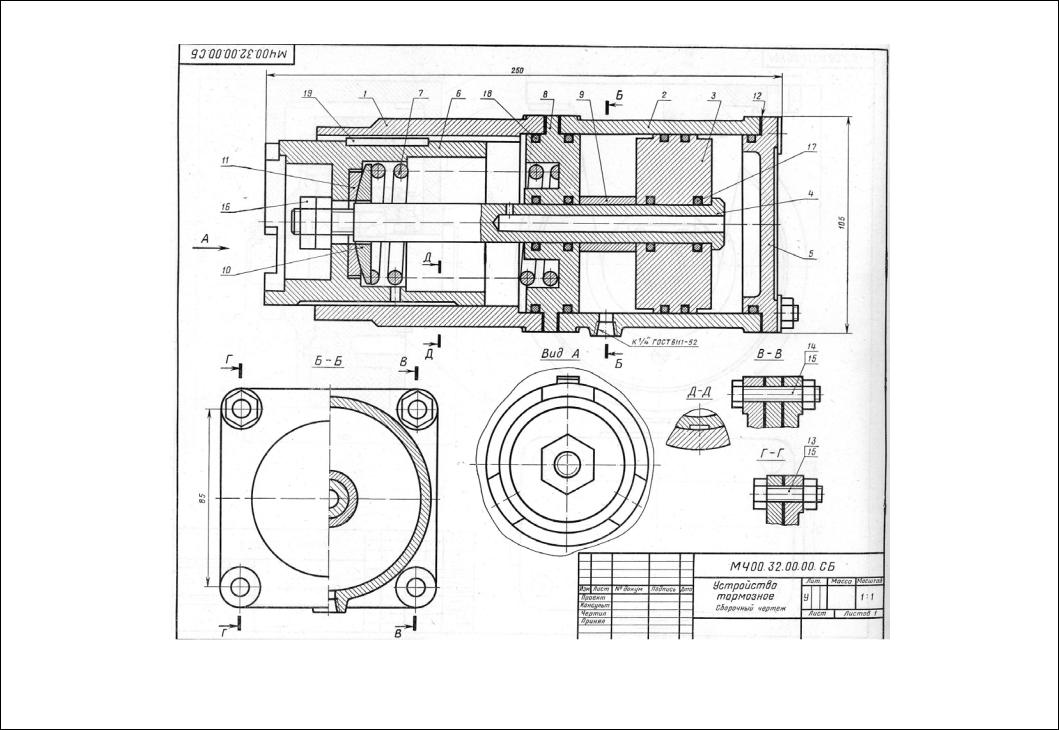

Состав и описание сборочной единицы рис. 58
Тормозное устройство предназначено для удержания на склоне при выключенном двигателе Материалы деталей поз. 1,2,5 и 6 – сталь 15Л-I ГОСТ 977-65, деталей поз. 8,9,10 и 11 – сталь 20 ГОСТ 1050-74, деталь поз. 7– сталь 65Г
ГОСТ1050-74
Состав и описание сборочной единицы рис. 59
Данное приспособление предназначено для установки обрабатываемой детали в нужном положении по отношению к режущему инструменту.
Материалы деталей поз. 1 и 2– СЧ
15-12 ГОСТ 1412-70, деталей поз. 3-7 – сталь 20 ГОСТ 1050-74.
157
Рис.59
158
Приложения 7
Гайки шестигранные нормальной точности (ГОСТ 5915-70)
Номинальный диаметр |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
|
резьбы d, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Шаг |
крупный |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
2.5 |
2.5 |
резьбы P |
|
|
|
|
|
|
|
|
|
|
мелкий |
|
1 |
1.25 |
1.25 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
Размер под ключ S |
10 |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр |
описанной |
10.9 |
14.2 |
18.7 |
20.9 |
24.3 |
26.5 |
29.5 |
33.3 |
35 |
окружности е |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Высота m |
|
5 |
6.5 |
8.0 |
10.0 |
11.0 |
13.0 |
15.0 |
16.0 |
18.0 |
|
|
|
|
|
|
|
|
|
|
|
Пример условного обозначения гайки диаметром резьбы d=12 мм, исполнения 1 , с крупным шагом резьбы . с полем допуска 7H, класса прочности 5, без покрытия: Гайка М12 -7Н 5 ГОСТ 5915-70. То же класса прочности 12 из стали 40Х, в исполнении 2, с мелким шагом резьбы Р=1.25 , с полем допуска 6Н, с покрытием 01, толщиной 6 мкм: Гайка 2М12×1.25-6Н.12 .40Х.016 ГОСТ 5915-70.
