ня расположен слева на корпусе УСМ, над спусковым крючком, и взаимодействует с шепталом куркового УСМ. Прицельные приспособления как правило включают в себя мушку в намушнике на газовой каморе и диоптрический регулируемый целик в задней части ствольной коробки. В зависимости от страны выпуска детали конструкции и маркировка целика могут отличаться. В Англии часть винтовок L1A1 комплектовалась 4Х кратным оптическим прицеломSUIT (Sighting Unit, Infantry, Trilux) со светящейся прицельной маркой. Практически все варианты винтовок FAL оснащены комбинированным дульным устройством– пламегасителем, используемым также в качестве направляющей для метания винтовочных гранат. Для винтовок FAL используются магазины на 20 патронов, в ряде стран (например, Канаде) для вариантов с утяжеленным стволом(С2), используемых в качестве ручных пулеметов, используются модифицированные магазины от пулеметовBren L4 калибра 7.62 мм НАТО на 30 патронов. Следует отметить, что магазины от винтовок, выпущенных в странах с метрической системой, могут использоваться в винтовках стран с имперской(дюймовой) системой, а вот обратное неверно(то есть английская винтовкаL1А1 или канадская С1 могут использовать магазины от бельгийскойFAL или австрийской Stg.58, а наоборот уже не получится). Фурнитура (материал приклада, цевья, пистолетной рукоятки) у винтовок FAL различных стран и годов выпуска также может отличаться – они могут быть сделаны из дерева, пластика, металла. Винтовки могут иметь сошки различной конструкции, иногда в сложенном виде заменяющие отсутствующее цевье (как на канадском ручном пулемете С2). Практически все варианты винтовок имеют крепления для ружейного ремня, а большинство – также и крепление для штык-ножа под стволом.
Штурмовая винтовка (автомат) FN FNC

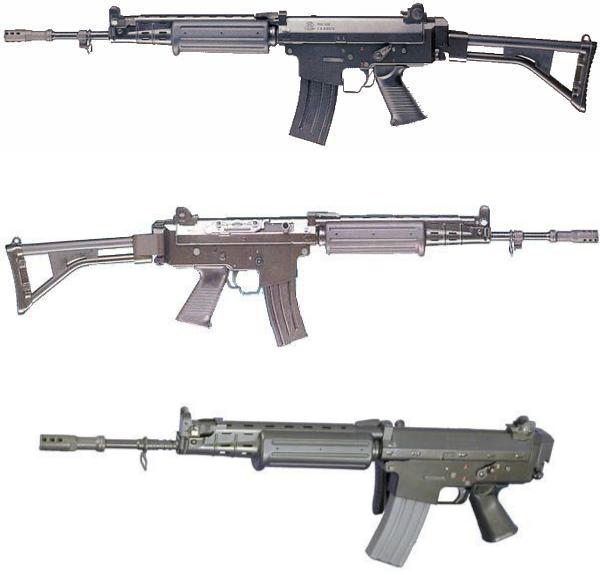

FN FNC современного выпуска 9 с увеличенной спусковой скобой)
та же винтовка, вид справа
FN FNC раннего производства. Приклад сложен
Максим Романович Попенкер |
Штурмовые винтовки мира |

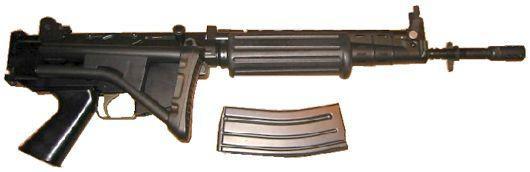

FN FNC Para, с укороченным стволом. приклад сложен, магазин извлечен
Калибр:5.56×45 мм NATOДлина:997 мм (776 мм со сложенным прикладом); модель «Para» 911
мм / 680 ммДлина ствола:449 мм (363 мм модель «Para»)Вес с пустым магазином:4.06 кг (3.81 кг модель «Para»)Емкость магазина:30 патроновТемп стрельбы:650 выстрелов в минутуЭффективная дальность стрельбы:450 метров
В результате неудачи со своей первой штурмовой винтовкой FN CAL под патрон 5.56 мм, в начале 1970-х годов бельгийская компания Фабрик Националь начала разработку нового образца, окончательно сформировавшегося в 1978 году и получившего обозначение FNC – Fabrique Nationale Carbine. Новая винтовка (автомат) были приняты на вооружение в Бельгии, а также в модифицированном виде – в Швеции (под обозначением Bofors / Karl Gustaf AK-5) и в Индонезии (под обозначением Pindad SS1). И в Швеции, и в Индонезии FNC производится по лицензии. Кроме того, FNC поставлялся из Бельгии на экспорт для вооружение различных полицейских формирований, в том числе и в США. Согласно отзывам, FNC является надежным и удобным оружием с хорошими боевыми характеристиками. По основным характеристикам винтовкаFNC не уступает другим винтовкам, созданным в то же время, однако к моменту ее появления на рынке большая часть ниши уже была занята другими образцами, чем и объясняется не самое широкое ее распространение.
Техническое описание
FNC построен на основе автоматики с газовым двигателем при длинном ходе газового поршня. Устройство газового двигателя и затворной группы заимствовано у автомата Калашникова, однако в конструкцию внесен ряд изменений технологического и конструктивного плана, позволивших упростить как производство, так и обслуживание оружия. Газовый поршень расположен над стволом и соединен с затворной рамой, однако при разборке шток газового поршня может быть легко отделен от затворной рамы. Затвор поворотный, с двумя боевыми упорами, запирание осуществляется за казенную часть ствола. Возвратная пружина расположена позади затвора в ствольной коробке. В газоотводном механизме предусмотрен двухпозиционный газовый регулятор (для нормальных и тяжелых условий работы автоматики), а также отсекатель газоотводного механизма, сопряженный со складным гранатометным прицелом. При приведении прицела для метания винтовочных гранат в боевое положение газоотводное отверстие автоматически перекрывается. Для запуска винтовочных гранат со ствола используется штатный дульный тормоз-пламегаситель.
Ствольная коробка выполнена из двух частей, верхней и нижней. Верхняя часть выполнена из штампованной листовой стали, нижняя – из алюминиевого сплава. Половины ствольной коробки соединяются двумя штифтами, в передней и задней ее части. Для неполной разборки достаточно выдавить задний штифт и «переломить» ствольную коробку, после чего извлечь из нее движением назад затворную группу, предварительно отделив от затворной рамы рукоятку заряжания. При необходимости обе половины ствольной коробки можно полностью отделить друг от друга, выдавив и передний штифт. Отверстие в верхней части ствольной коробки для рукоятки заряжания имеет подпружиненную крышку, которая закрывает это отверстие и открывается только при отходе рукоят заряжания назад, а затем, при уходе рукоятки вперед, сразу же закрывается, защищая механизмы от засорения.
Ударно-спусковой механизм FNC курковый, имеет предохранитель – переводчик режимов огня на левой стороне ствольной коробки, над спусковой скобой. Переводчик имеет 4 положения – предохранитель (S), одиночные выстрелы (1), очереди с отсечкой по 3 выстрела (3), автоматический огонь
(A).
Питание осуществляется из отъемных коробчатых магазинов, стандартных для НАТО. Штатная
