Максим Романович Попенкер Штурмовые винтовки мира

мовую винтовку HK G36K без приклада, имеющую резервный открытый прицел. Режимы ведения огня – одиночными, очередями по 2 выстрела и автоматический огонь. Модуль «КЕ» может использоваться отдельно от двух других как обычный укороченный автомат(точнее, в силу своих характеристик – как PDW или пистолет-пулемет). В составе системы модуль КЕ используется как оружие ближнего боя (минимальная дальность применения 20 мм гранат – порядка 50–100 метров) или для поражения целей, по которым нет нужды стрелять дорогими20 мм гарантами. Наведение 5.56 мм винтовки осуществляется через единый прицельный блок. Из особенностей стоит отметить расположенный рядом со спусковым крючком блок кнопок для управления системой управления огнем. В 2002 году укороченный автомат, входящий в систему XM-29, получил обозначение XM-8, и вполне возможно, что он в будущем будет принят на вооружение Армии США как отдельный образец.

Модуль «НЕ» представляет собой самозарядное оружие, построенное по схеме булл-пап. Автоматика построена на основе газоотводной схемы. Нарезной ствол изготовлен из титана. Для стрельбы могут использоваться 2 основных вида боеприпасов – осколочно-фугасная граната с программируемым взрывателем и тренировочная граната(с пассивной БЧ). Боевая граната имеет программируемый взрыватель с двумя основными режимами подрыва – дистанционным и ударным. При дистанционном режиме перед выстрелом по данным с лазерного дальномера взрыватель программируется на подрыв в воздухе на заданной дальности, чем обеспечивается поражение укрытых целей осколками сверху или сбоку. При контактном подрыве БЧ гранаты взрывается при непосредственном попадании в цель. При выходе из строя системы управления огнем возможен только второй вариант стрельбы (контактный подрыв). Для каждой гранаты режим подрыва может быть выставлен только один раз и не может быть изменен. Определение дальности для дистанционного подрыва осуществляется путем подсчета оборотов, совершенных гранатой в полете. Гранаты не предназначены для ведения навесной стрельбы. Максимальное время полета гранаты на дальность 1000 метров – 5.5 секунд. Одна из особенностей гранат HEAB, проходящих испытания в 2003 году, и планируемых к принятию на вооружение вместе с М29 – это то, что они фактически имеют 2 боевых части, в передней и задней части гранаты соответственно, а между ними расположен электронный программируемый взрыватель. Считается, что такая схема обеспечивает наилучшую конфигурацию зоны поражения осколками у цели. Очевидно, что при необходимости возможно создать недорогие 20 мм кумулятивные бронебойные гранаты, обеспечивающие поражение легкобронированных целей(бронетранспортеров, БМП). Такие гранаты будут стоить много дешевле (им не нужен программируемый взрыватель с воздушным подрывом) и заметно расширят боевые возможности пехоты. Так как с технологической точки зрения такие боеприпасы очень просты и не требуют специальных исследований, их создание, скорее всего, будет проведено в последнюю очередь.

Модуль «НЕ» может быть быстро снят с модуля «КЕ», однако сам по себе использоваться не может, так как использует спусковой крючок и другие органы управления, расположенные на модуле «КЕ». Тем не менее, не исключается и вариант создания специальной ложи с пистолетной рукояткой и органами управления огнем для использования20 мм гранатомета как отдельного оружия, без 5.56 мм автомата.

Модуль управления огнем включает в себя телевизионный прицел с дневным и ночным каналами и 6-кратным увеличением, лазерный дальномер и баллистический микропроцессорный вычислитель. Изображение с телевизионного прицела может передаваться на встроенный видоискатель прицела, а также как на нашлемный дисплей солдата (создаваемый в рамках программы Land Warrior 21), так и на дисплей командира(при наличии соответствующего оборудования). Батареи для питания модуля располагаются в прикладе оружия. Прицельный комплекс является одним из самых сложных и дорогих компонентов системы OICW, поэтому предполагается, что поначалу на вооружение будут поступать системы M-29 Block 1 с упрощенным прицельным комплексом, с последующей его поэтапной модернизацией.

XM8 Lightweight Assault Rifle

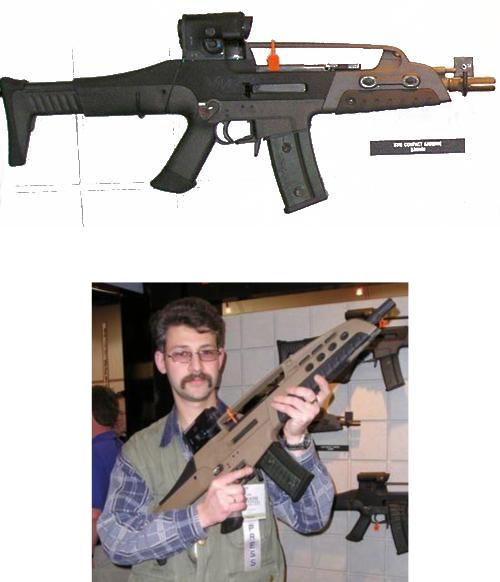

штурмовая винтовка (автомат) XM8 в базовой конфигурации(выставка

ShotShow-2004, январь 2004, США)

штурмовая винтовка (автомат) XM8 в конфигурации automatic rifle – ручного пулемета

штурмовая винтовка (автомат) XM8 в конфигурации «sharpshooter» (точный стрелок, снайпер уровня пехотного отделения). К основному магазину справа присоединен запасной магазин

вить на вооружение систему ХМ8 без обязательного конкурса. В июле 2005 года Армия официально опубликовала условия конкурса на новую модульную систему стрелкового оружияOICW Increment 1; предполагалось, что отбор участников для конкурсных испытаний будет завершен в ноябре2005 года. Однако ближе к осени2005 года Армия США официально объявила о приостановке данного конкурса до уточнения полного набора требований, которые теперь должны будут предусматривать пожелания не только армии, но и других родов войск ВС США. Кроме того, в сети появилась информация о том, что винтовки HK XM8 выявили некоторые проблемы в ходе их расширенных испытаний. Таким образом, сейчас уже можно с уверенностью сказать, что в 2006 году Армия США на вооружение автоматы HK XM8 не получит. Новый конкурс с уточненными требованиями будет объявлен, скорее всего, уже в 2006 году, и кто и с какими образцами в нем будет участвовать, пока неизвестно. Любопытен тот факт, что американское подразделение компании Heckler-Koch полностью удалило со своегоweb-сайта всякие упоминания о системе ХМ8. таким образом, нам еще только предстоит узнать, будет ли в ближайшее время принята на вооружение замена уже немолодой винтовке М16А2, и если да, то какая.

Техническое описание

По устройству автоматики модульная винтовка ХМ8 практически не отличается от немецкой винтовки Heckler-Koch G36, на основе которой она и создана. ХМ8 имеет такую же схему автоматики с коротким ходом газового поршня, размещенного над стволом, и запирание за ствол поворотом затвора, имеющего 7 боевых упоров. Ствольная коробка, цевье, приклад выполнены из высокопрочного пластика.

Стволы ХМ8 быстросменные, предполагается что в зависимости от нужной конфигурации будут использоваться следующие типы стволов: длиной 318 мм в базовом варианте; длиной 229 мм в варианте Compact / PDW; 508 мм в варианте снайперской винтовки и508 мм утяжеленный – в варианте Automatic Rifle, то есть ручного пулемета. Приклады также легкосменные, основным считается регулируемый по длине пятипозиционный телескопический приклад. Вместо стандартного цевья возможна установка 40 мм однозарядного гранатомета XM320 (модифицированный гранатомет Хек- лер-Кох AG36) при стандартном стволе, или цевья с интегрированной сошкой при пулеметном стволе. Рукоятка для переноски – также съемная, имеет крепления для различных прицелов. В качестве основного прицела предполагается коллиматорный прицел типа «красная точка» с батарейным питанием подсветки, возможна также установка различных других прицелов.

Двусторонний переводчик – предохранитель расположен над пистолетной рукояткой и обеспечивает ведения огня одиночными выстрелами и очередями, огня с отсечкой очереди по2 или 3 выстрела не планируется. Рукоятка затвора расположена над ствольной коробкой, по типу G36, и доступна для обеих рук. Питание патронами осуществляется из отъемных коробчатых магазинов на30 патронов или, в варианте пулемета, также из 100-патронных барабанных магазинов.

Штурмовая винтовка FN SCAR Mark 16 / Mark 17 – Special Forces Combat Assault Rifle

(США – Бельгия)

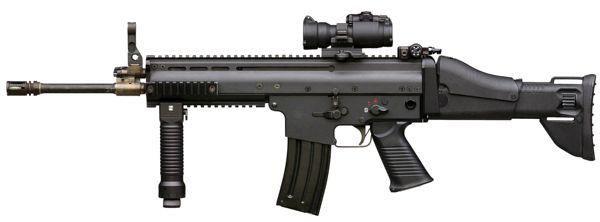

прототип 5.56 мм винтовки FN SCAR-L (конец 2004 года), вид слева

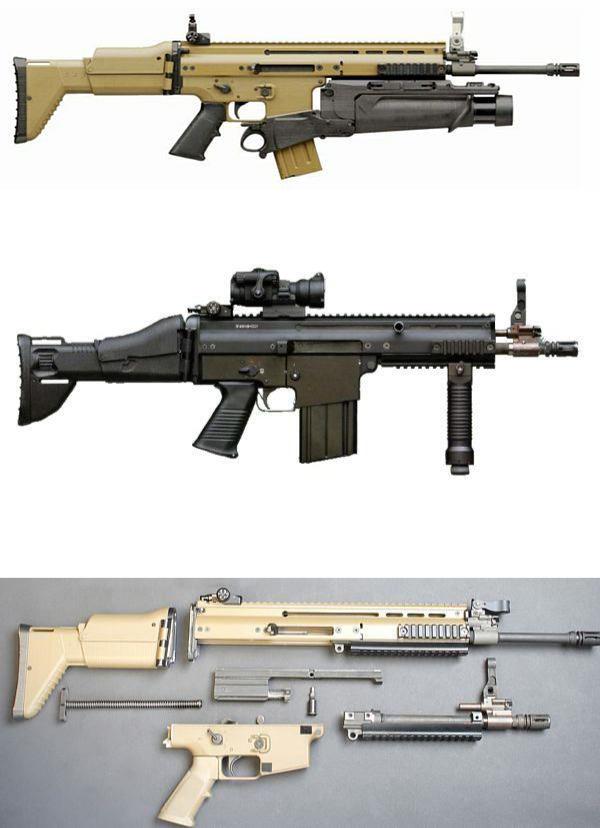

прототип винтовки FN SCAR-L / Mk.16 (2005 год), с установленным 40 мм гранатометом FN EGLM

прототип 7,62 мм винтовки FN SCAR-H (конец 2004 года), в варианте CQC (Close Quarter Combat, укороченный ствол для ближнего боя), под патрон 7.62×51

мм NATO

неполная разборка винтовки FN SCAR-L / Mk.16. Рядом показан быстросъемный укороченный ствол
