Техническое описание
Стрелковая часть комплекса AICW представляет собой значительно модернизированную винтовку Steyr AUG, дополненную креплениями для гранатометного модуля и пружинного амортизатором отдачи ствола гранатомета, а также прицельного блока. В увеличенном прикладе винтовки расположена электронная схема, управляющая стрельбой гранатомета(посылающая электрические импульсы воспламенения к соответствующему заряду в стволе), а также батарея, питающая эту схему. Вместо обычного для Steyr AUG кнопочного предохранителя в AICW используется трехпозиционный предохранитель-переключатель «предохранитель / винтовка / гранатомет». Управление огнем винтовки и гранатомета осуществляется при помощи единого спускового крючка. Прицельные приспособления могут быть любыми, от обычных оптических прицелов малой кратности, до сложных электронных прицелов-дальномеров, обеспечивающих автоматическое позиционирование прицельной марки в соответствии с дальностью до цели и выбранным типом боеприпаса, а в перспективе – и программирование дистанционных взрывателей гранат.
В настоящее время (2005 год) прототипы системы AICW VX3 испытывались только с 40 мм гранатометом Metal Storm, стрелявшим гранатами с инертными боевыми частями. В будущем планируется разработать для системы AICW гранаты с дистанционным подрывом и оснастить AICW соответствующими интерфейсами между электронным прицелом/дальномером и гранатометом.
АВСТРИЯ
Штурмовая винтовка (автомат) Steyr AUG / Stg.77

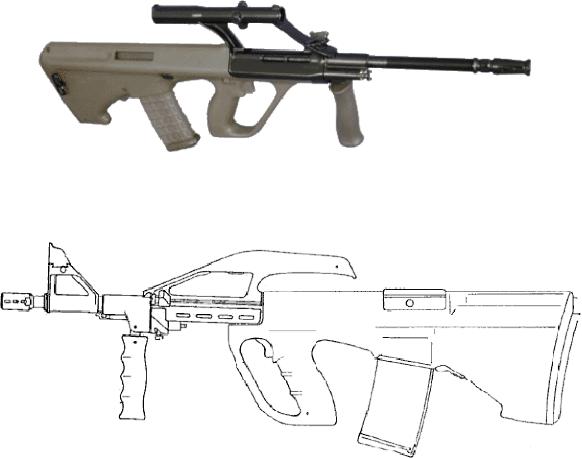

Steyr AUG A1 в стандартной конфигурации
Рисунок прототипа винтовки AUG (примерно 1974). из оригинального патента фирмы Штайр
Максим Романович Попенкер |
Штурмовые винтовки мира |
Тот же прототип, основные компоненты (сверху вниз): ствольная группа, ствольная коробка, пластиковый кожух с магазином и блоком УСМ
Steyr AUG с 40 мм гранатометом M203
Steyr AUG A1 Carbine (со стволом длиной 407 мм)
Максим Романович Попенкер |
Штурмовые винтовки мира |
Steyr AUG A2 Carbine с установленной планкой типа Picatinny вместо штатного оптического прицела. Передняя рукоятка сложена

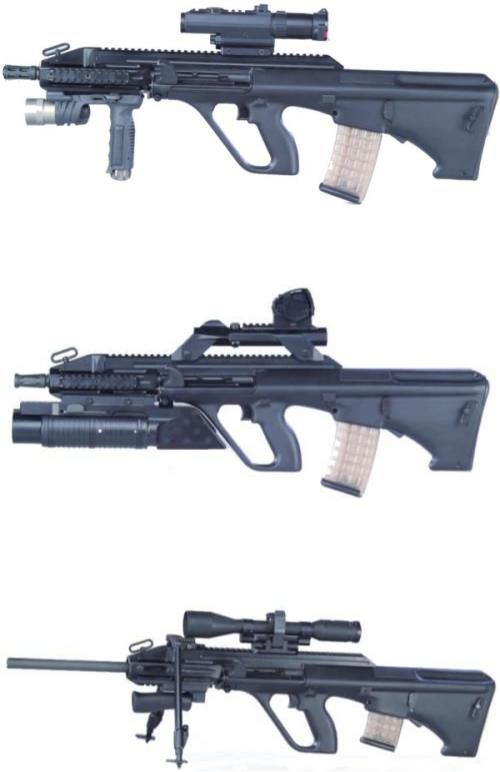

Steyr AUG A3 Carbine со стволом длиной 16 дюймов и дополнительными передней рукояткой и тактическим фонарем под стволом
Steyr AUG A3 Carbine со специальным подствольным гранатометом калибра 40 мм; гранатометный прицел установлен поверх быстросъемного оптического прицела на дополнительных направляющих типа Пикатинни
Steyr AUG A3 Sniper с удлиненным стволом, съемными сошками и передней рукояткой, а также оптическим прицелом переменной кратности на быстросъемном кронштейне
Максим Романович Попенкер |
Штурмовые винтовки мира |

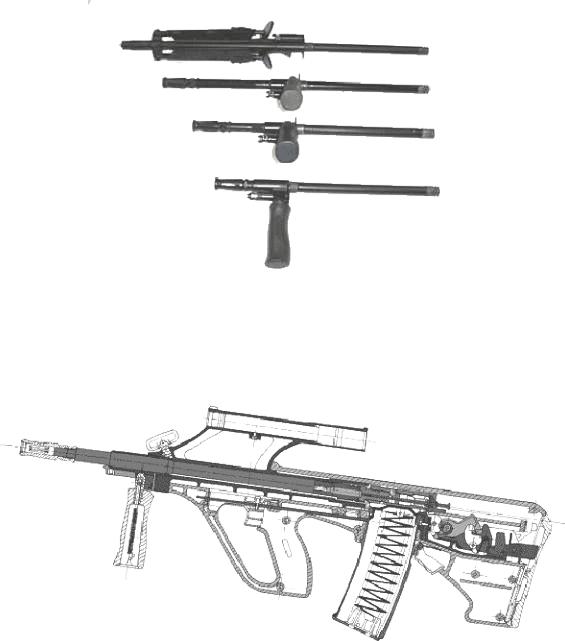

Различные стволы для Steyr AUG: сверху вниз – тяжелый пулеметный ствол с сошкой; стандартный ствол; ствол типа «карабин»; ствол типа «пистолетпулемет»
Steyr AUG в разрезе
Калибр:5.56 мм NATO (.223rem)Длина:805 мм (со стволом 508 мм)Длина ствола:508 мм
(также укороченные стволы 350 мм, 407 мм или тяжелый ствол621 мм)Вес:3.8 кг (со стволом 508
мм)Емкость магазина:30 или 42 патронаТемп стрельбы:650 выстрелов в минутуЭффективная дальность стрельбы:450–500 метров со стандартным винтовочным стволом
Разработка новой штурмовой винтовки для Австрийской армии на замену устаревающим винтовкам Stg.58 калибра 7.62 мм НАТО (лицензионный вариант бельгийской винтовки FN FAL) была начата в конце 1960-х годов. Разработкой новой винтовки в тесном сотрудничестве с армией занялся концерн Steyr-Daimler-Puch (ныне Steyr-Mannlicher AG & Co KG). Новая винтовка, получившая условное наименование AUG (Armee Universal Gewehr = армейская универсальная винтовка) изначально проектировалась таким образом, чтобы единый базовый образец позволил получить не только основное оружие пехоты – автомат (штурмовую винтовку), но и укороченный карабин для десантников и совсем «куцый» пистолет-пулемет для экипажей боевых машин или сил специальных операций, а также взводное оружие поддержки (ручной пулемет) и снайперскую винтовку. Кроме того, новая винтовка, точнее, система пехотного оружия, должна была обладать малым весом, высокой боевой эффективностью, удобством в обращении. Главными создателями нового оружия стали три австрийца – Хорст Весп (Horst Wesp), Карл Вагнер (Karl Wagner) и Карл Мозер (Karl Möser). Со стороны Австрийской армии разработкой руководил полковник Вальтер Штолл (Walter Stoll). Первые прототипы новой винтовки появились в первой половине 1970-х годов, а в 1977 году новая винтовка
